خط تولید شن و ماسه ریور ریگ با سنگ شکن چکشی سنگین و دستگاه شن و ماسه روتور دوگانه برای خروجی دانه با کیفیت

بررسی اجمالی پروژه

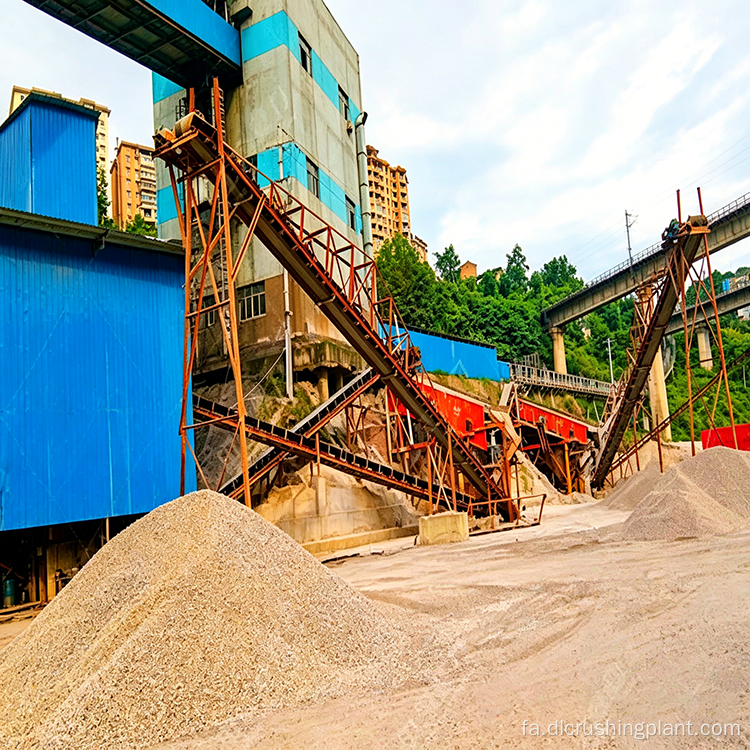

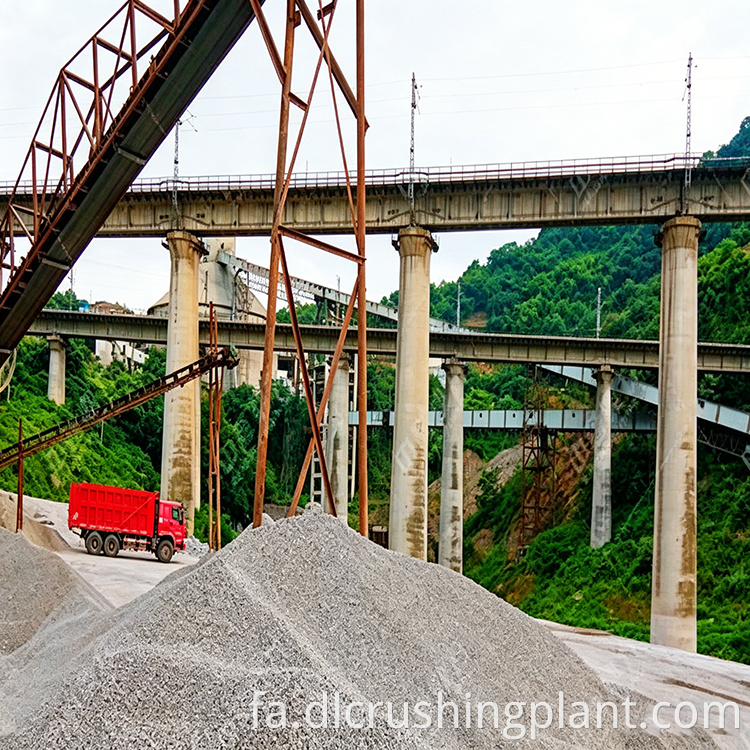

خط تولید شن و ماسه River Pebble یک سیستم پردازش اختصاصی است که برای تبدیل سنگریزه های سخت و بسیار ساینده رودخانه به شن و ماسه تولید شده با کیفیت بالا و سنگدانه های درجه بندی شده طراحی شده است. این خط تولید که برای ارائه خروجی ساعتی 300 تن طراحی شده است، با موفقیت در چندین کارخانه شن و ماسه اجرا شده است و عملکرد قابل اعتمادی را در شرایط عملیاتی سخت نشان می دهد.

سنگریزه های رودخانه به دلیل سختی طبیعی و سایندگی بالا، چالش های منحصر به فردی را برای عملیات خرد کردن ایجاد می کنند. بسیاری از اپراتورها نگران این هستند که اجزای سنگ شکن چکشی به سرعت فرسوده شوند یا خروجی در هنگام پردازش این ماده کمتر از انتظارات باشد. این خط تولید این نگرانی‌ها را از طریق یک ترکیب تجهیزات بهینه‌سازی دقیق برطرف می‌کند که جایگزین سنگ شکن سنتی فکی به اضافه سنگ شکن مخروطی به اضافه پیکربندی شن‌ساز با یک سیستم خرد کن هسته‌ای کارآمد شده است، که منجر به ماشین‌های کمتر، نقاط شکست احتمالی کمتر و جریان فرآیند کوتاه‌تر می‌شود که هزینه‌های سرمایه‌گذاری کلی را کاهش می‌دهد.

پیکربندی تجهیزات اصلی

خط تولید حول یک مجموعه متمرکز از تجهیزات ساخته شده است که هر واحد برای نقش خاص خود در فرآیند خرد کردن، ماسه‌سازی و غربالگری انتخاب می‌شود:

• فیدر ویبره (DLZGC1238): یک مجموعه با ظرفیت پردازش 250-400 تن در ساعت. مجهز به میله های گریزلی برای پیش نمایش مواد کم اندازه قبل از ورود به سنگ شکن، کاهش سایش غیرضروری اجزای سنگ شکن و بهبود راندمان کلی سیستم.

• سنگ شکن چکشی سنگین (PCZ1512): یک مجموعه با ظرفیت پردازش 250-320 تن در ساعت. به عنوان واحد خرد کننده اولیه عمل می کند و بلوک های سنگریزه رودخانه بزرگ را از طریق نیروی ضربه چکش قدرتمند کاهش می دهد. این سنگ شکن تکی جایگزین عملکرد دو مرحله ای سنگ شکن فکی به اضافه سنگ شکن ضربه ای می شود که به طور قابل توجهی جریان فرآیند را ساده می کند و تعداد تجهیزات را کاهش می دهد.

• دستگاه ماسه ساز دو روتور (ZSJ-1215): یک مجموعه با ظرفیت پردازش 150-220 تن در ساعت. تجهیزات اصلی خط تولید، دارای دو روتور که به صورت پشت سر هم کار می کنند. این طراحی دارای حداکثر اندازه خوراک بزرگتر است، نرخ خروجی شن و ماسه پایدارتری را ارائه می دهد و امکان تنظیم آسان توزیع اندازه ذرات را فراهم می کند. پیکربندی دو روتور به طور همزمان خرد کردن ریز و تولید شن و ماسه را انجام می دهد و نیاز به تجهیزات جداگانه برای هر عملکرد را از بین می برد.

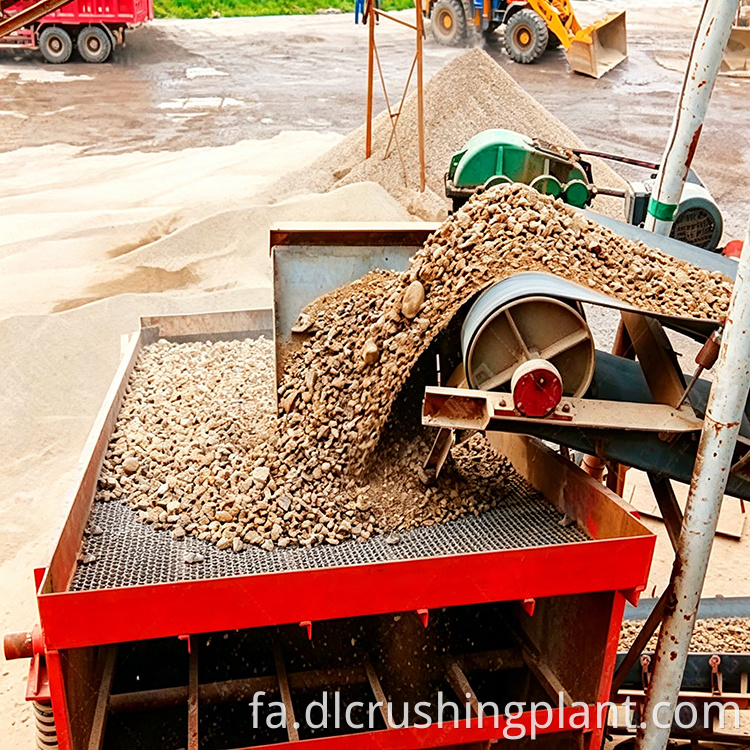

• صفحه ارتعاشی دایره ای اولیه (3YKZ2270): یک مجموعه با ظرفیت پردازش 240-320 تن در ساعت. به عنوان اولین ایست بازرسی غربالگری عمل می کند و سنگدانه های مخلوط را از سنگ شکن اولیه به ذرات درشت برای ساخت ماسه بیشتر و مواد کم اندازه جدا می کند که می تواند مستقیماً به عنوان شن تمام شده تخلیه شود.

• صفحه ارتعاشی دایره ای ثانویه (3YKZ2060): یک مجموعه با ظرفیت پردازش 180-280 تن در ساعت. به عنوان دومین ایست بازرسی غربالگری عمل می کند و خروجی دستگاه شن و ماسه سازی را به ماسه و شن تمام شده با مشخصات مختلف طبقه بندی می کند. هر ذرات درشتی که الزامات اندازه را برآورده نمی کند، از طریق نوار نقاله به ماسه ساز بازگردانده می شود تا دوباره خرد شود.

• سیستم نوار نقاله: چندین واحد تسمه نقاله سفارشی. حمل و نقل مواد بین تمام مراحل پردازش، بازگرداندن مواد غیر منطبق به ماسه ساز و تحویل محصولات نهایی به مناطق ذخیره سازی تعیین شده

جریان فرآیند

خط تولید به عنوان یک سیستم حلقه بسته عمل می کند که عدم اتلاف مواد و کنترل دقیق مشخصات محصول نهایی را تضمین می کند:

• مرحله 1 خردایش اولیه: سنگریزه های خام رودخانه به سنگ شکن چکشی سنگین PCZ1512 وارد می شوند و در آنجا از طریق نیروی ضربه چکش با سرعت بالا در یک سنگدانه مخلوط با اندازه های مختلف خرد می شوند.

• مرحله 2 غربالگری اولیه: سنگدانه مخلوط وارد اولین صفحه ارتعاشی دایره ای (3YKZ2270) می شود که مواد را به دو جریان جدا می کند. ذرات درشت تری که نیاز به پردازش بیشتری دارند به دستگاه ماسه ساز دو روتور ZSJ-1215 هدایت می شوند. مواد کم اندازه که قبلاً مشخصات را برآورده می کند تا حدی جدا شده و مستقیماً به عنوان شن تمام شده تخلیه می شود

• مرحله 3 ساخت ماسه و خرد کردن ریز: مواد درشت‌تر از صفحه اصلی وارد دستگاه شن‌سازی دو روتور ZSJ-1215 می‌شود، جایی که از طریق عملکرد ترکیبی دو روتور که به صورت پشت سر هم کار می‌کنند، تحت خرد کردن ریز و تولید شن قرار می‌گیرد.

• مرحله 4 غربالگری ثانویه و بازگشت حلقه بسته: مخلوط شن و ماسه از ماسه ساز دو روتور به صفحه ارتعاشی دوم (3YKZ2060) ادامه می یابد. ذرات درشتی که به اندازه کافی ریز نیستند به طور خودکار از طریق نوار نقاله به ماسه ساز بازگردانده می شوند تا دوباره خرد شوند. شن و ماسه نهایی واجد شرایط با مشخصات مختلف در انبارهای مربوطه تخلیه می شود

مهمترین ویژگی طراحی این فرآیند این است که مواد ناسازگار به طور خودکار به ماسه ساز بازگردانده می شود و هرگز با محصول نهایی مخلوط نمی شود. در طول کل فرآیند، دو مرحله غربالگری به عنوان نقاط بازرسی دوگانه عمل می‌کنند و کنترل دقیقی بر توزیع اندازه ذرات و کیفیت محصول نهایی ثابت را تضمین می‌کنند.

تحلیل مقرون به صرفه

این خط تولید مزایای هزینه قابل توجهی را نسبت به پیکربندی های معمولی پردازش سنگریزه رودخانه ارائه می دهد:

• کاهش هزینه تجهیزات: هنگام پردازش سنگریزه های رودخانه، روش مرسوم از یک سنگ شکن مخروطی ترکیب شده با یک دستگاه شن و ماسه استفاده می کند که منجر به هزینه های بالای تجهیزات و افزایش قبوض برق می شود. این خط تولید تنها به دو واحد خرد کننده هسته نیاز دارد. سنگ شکن چکشی سنگین PCZ1512 به تنهایی جایگزین عملکرد دو مرحله ای سنگ شکن فکی به اضافه سنگ شکن ضربه ای می شود، در حالی که دستگاه شن و ماسه ساز دو روتور ZSJ-1215 به طور همزمان خرد کردن ریز و تولید شن و ماسه را انجام می دهد.

• رد پای کاهش یافته: ماشین آلات کمتر به معنای ردپای نصب کوچکتر، کار کمتر آماده سازی سایت و کاهش هزینه های ساخت زیرساخت است. جریان فرآیند کوتاه‌تر همچنین به تسمه نقاله‌های کمتری نیاز دارد که باعث کاهش بیشتر سرمایه‌گذاری و بار تعمیر و نگهداری می‌شود.

• هزینه های عملیاتی کمتر: با واحدهای تجهیزات کمتر برای نیرو، نگهداری و تعمیر، هزینه عملیاتی کلی به ازای هر تن محصول نهایی به طور قابل توجهی کمتر است. پیکربندی ساده همچنین تعداد قطعات یدکی که باید در موجودی نگهداری شوند را کاهش می دهد و نیروی کار مورد نیاز برای تعمیر و نگهداری معمول را کاهش می دهد.

• آستانه سرمایه گذاری عملی: برای پروژه هایی با بودجه محدود که نیاز به شروع سریع تولید شن و ماسه دارند، این رویکرد یک راه حل بسیار کاربردی با آستانه سرمایه گذاری متوسط ​​و ظرفیت خروجی قابل کنترل ارائه می دهد.

تجربه عملیاتی

بر اساس عملیات عملی گسترده، چندین نکته کلیدی در طول تولید روزانه نیاز به توجه دارد:

• مدیریت سایش سر چکش: سنگریزه‌های رودخانه سخت و ساینده هستند، بنابراین حتی اگر سر چکش‌ها از آلیاژ کروم بالا ساخته شده‌اند، نیاز به بازرسی منظم دارند. بر اساس تجربه عملیاتی، هنگام تولید شن و ماسه متوسط ​​تا ریزدانه برای ساخت و ساز، سر چکش معمولاً هر 2 تا 3 ماه بسته به حجم خروجی روزانه نیاز به تعویض دارد. توصیه می شود یک مجموعه روتور اضافی در دسترس داشته باشید تا از خرابی تولید در طول تعویض جلوگیری شود

• جلوگیری از گرفتگی صفحه نمایش: سنگریزه های رودخانه شکل های نامنظمی دارند و مستعد گیر کردن در توری صفحه هستند. نمایشگرهای ارتعاشی دایره ای به دلیل الگوی ارتعاشی چند جهته از این نظر نسبت به صفحه های خطی عملکرد بهتری دارند. با این حال، اگر مواد خوراک دارای محتوای خاک رس بالایی هستند، توصیه می شود یک مرحله غربالگری یا شستشو در انتهای فرآیند اضافه شود تا از رسوب خاک بر روی سطوح صفحه جلوگیری شود.

• تنظیم شکاف روتور دوگانه: شکاف بین دو روتور و تفاوت در سرعت چرخش آنها به طور مستقیم بر عملکرد ماسه و محتوای ریزدانه در محصول نهایی تأثیر می گذارد. این پارامتر باید قبل از راه اندازی توسط تکنسین های سازنده به درستی تنظیم شود. اپراتورها نباید سعی کنند این تنظیم را به طور مستقل تنظیم کنند، زیرا تنظیم نادرست می تواند به طور قابل توجهی بر عملکرد تولید و کیفیت محصول تأثیر بگذارد.

سوالات متداول

Q1: آیا ظرفیت 300 تن در ساعت به شن و ماسه نهایی یا نرخ تغذیه مواد خام اشاره دارد؟

ظرفیت 300 تن در ساعت به کل خروجی ماسه و سنگدانه تمام شده از جمله ماسه تولیدی و سنگ خرد شده با مشخصات اندازه های مختلف اشاره دارد. این به نرخ خوراک مواد خام اشاره نمی کند. رطوبت اصلی سنگریزه های رودخانه می تواند بر راندمان تغذیه تأثیر بگذارد، به ویژه در شرایط آب و هوایی مرطوب. برای در نظر گرفتن این متغیر، توصیه می‌شود که در مرحله طراحی، 10 تا 15 درصد حاشیه در نظر گرفته شود، به این معنی که سیستم باید برای تقریباً 345 تا 350 تن در ساعت خوراک خام طراحی شود تا به طور مداوم به 300 تن در ساعت خروجی محصول نهایی برسد.

Q2: آیا می توان این خط تولید را به سنگ آهک پردازشی تبدیل کرد؟

از نظر فنی بله، اما این یک پیکربندی تا حدی بیهوده برای آن ماده خواهد بود. سنگ آهک به طور قابل توجهی نرمتر از سنگریزه های رودخانه ای است، بنابراین استفاده از همین ترکیب تجهیزات می تواند ظرفیتی بیش از 300 تن در ساعت داشته باشد که به طور بالقوه به 400 تن یا بیشتر می رسد. علاوه بر این، دستگاه شن‌سازی با روتور دوقلو تمایل به تولید پودر ریز بیشتری هنگام پردازش مواد شکننده مانند سنگ آهک دارد که ممکن است برای همه کاربردها مطلوب نباشد. برای پردازش سنگ آهک، پیکربندی‌های مقرون‌به‌صرفه‌تری در دسترس هستند که به‌طور خاص برای مواد نرم‌تر بهینه‌سازی شده‌اند، بنابراین تبدیل این خط کارآمدترین استفاده از تجهیزات را نشان نمی‌دهد.

Q3: آیا راه های موثری برای کاهش مصرف برق در حین کار وجود دارد؟

مصرف برق را می توان با کاهش سرعت چرخش دستگاه ماسه ساز دو روتور تا حدی کاهش داد، که باعث کاهش تقاضای انرژی پرمصرف ترین واحد در سیستم می شود. با این حال، این تعدیل نرخ تولید شن و ماسه را نیز کاهش می‌دهد و بین حجم خروجی و بازده انرژی تعادل ایجاد می‌کند. رویکرد توصیه شده این است که ابتدا تجهیزات را حداقل به مدت یک هفته با استفاده از پارامترهای توصیه شده سازنده کار کنید و یک خط پایه برای نرخ تولید و مصرف برق ایجاد کنید. پس از جمع‌آوری این داده‌های پایه، اپراتورها می‌توانند به تدریج سرعت روتور و سایر تنظیمات را تنظیم کنند تا تعادل بهینه بین خروجی و مصرف برق را برای ویژگی‌های مواد خاص و شرایط بازار پیدا کنند.
