مدل شماره: Iron Ore Beneficiation Line
نام تجاری: ژونگیو دینگلی
Origin: چین
صدور گواهینامه: ISO9001/ISO14001/ISO45001/CE
وضعیت: New
Applicable Industry: Construction Works, Energy &Amp; Mining
Video Factory Inspection: Provided
Mechanical Test Report: Provided
Core Component Warranty Period: 1.5 Years
Core Components: Engine, Bearing, Gear
Warranty Period: 1.5 Years
Core Selling Point: Long Service Life
توانایی تأمین و اطلاع...
حمل و نقل: Ocean
محل منبع: چین
گواهی: ISO9001/ISO14001/ISO45001/CE
بندر: qingdao
نوع پرداخت: L/C,T/T,D/P
اینکوترم: FOB,CFR,CIF,EXW,FAS,FCA
پیشنهاد پروژه کلید در دست برای بهره برداری از سنگ آهن

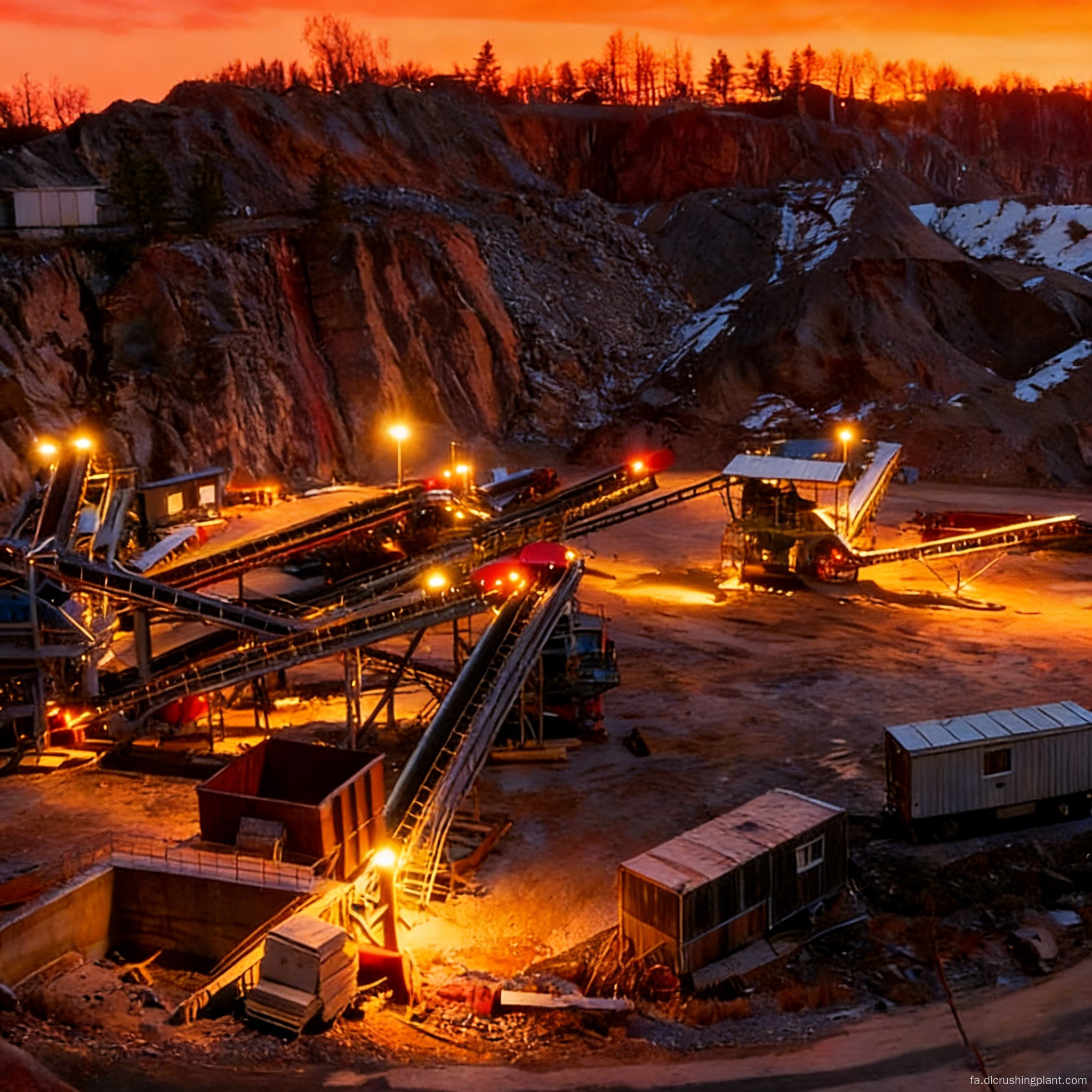

بررسی اجمالی پروژه خط بهرهبرداری از سنگ آهن
این محلول برای تطبیق انواع سنگ معدن طراحی شده است که بهرهبرداری و فرآوری انواع سنگآهن از جمله مگنتیت، هماتیت و لیمونیت را با ظرفیت فرآوری روزانه انعطافپذیر از 200 تا 3000 تن متریک پوشش میدهد. این سنگ معدن خام با عیار پایین با عیار 15٪ -40٪ آهن را به کنسانتره با عیار بالا با عیار 60٪ - 68٪ آهن ارتقا می دهد و استانداردهای مواد خام کارخانه های فولاد را برآورده می کند. برای مگنتیت، یک مسیر مغناطیسی قوی با راندمان بالا شامل سنگ شکن فکی، سنگ شکن مخروطی، آسیاب گلوله ای، و جداسازی مغناطیسی خشک و مرطوب استفاده می شود که به نرخ بازیابی ≥85٪ دست می یابد. برای هماتیت، یک مسیر تقویت مغناطیسی ضعیف شامل سنگ شکن فکی، سنگ شکن ضربه ای، آسیاب گلوله ای و فلوتاسیون همراه با جداسازی مغناطیسی به کار گرفته شده است که به نرخ بازیابی ≥75٪ دست می یابد. لیمونیت از طریق یک مسیر تبدیل بو دادن شامل سنگ شکن فکی، سنگ شکن مخروطی، آسیاب گلوله ای، کوره برشته و جداسازی مغناطیسی پردازش می شود. قطعات سایش از فولاد Mn18Cr2/Mn22 با منگنز بالا ساخته شده اند که عمر مفید آن را 25 تا 40 درصد افزایش می دهد. سیستم کنترل خودکار PLC راندمان عملیاتی را تا 30٪ بهبود می بخشد در حالی که فناوری جداسازی مغناطیسی مصرف برق را 15٪ -22٪ کاهش می دهد. با گواهی استانداردهای CE، ISO 9001 و ISO 14001، ما تحویل کلید در دست را در عرض 30-60 روز برای خطوط تولید در مقیاس کوچک و 70-100 روز برای خطوط تولید در مقیاس بزرگ ارائه می دهیم.

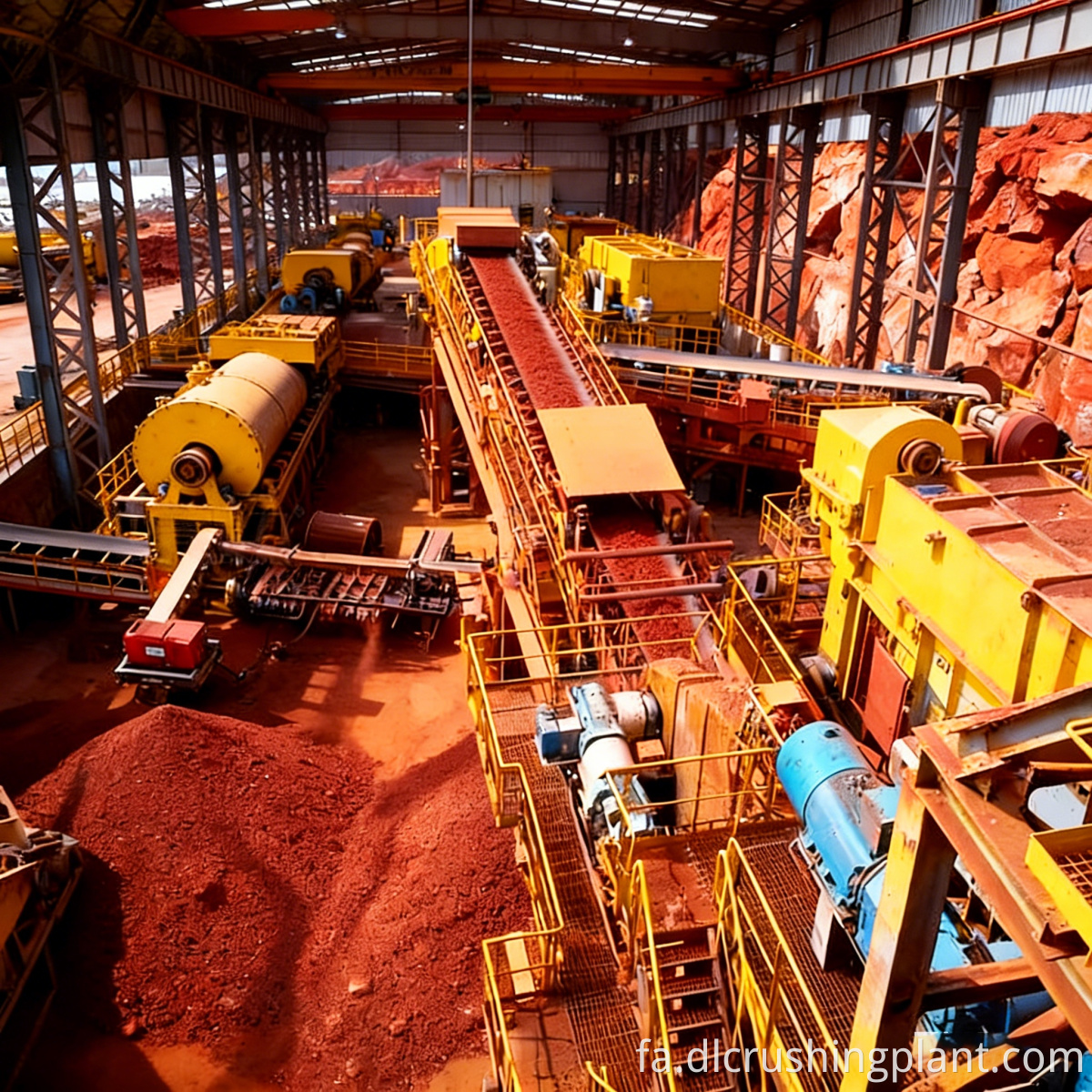

جریان فرآیند سفارشی خط بهرهبرداری از سنگ آهن

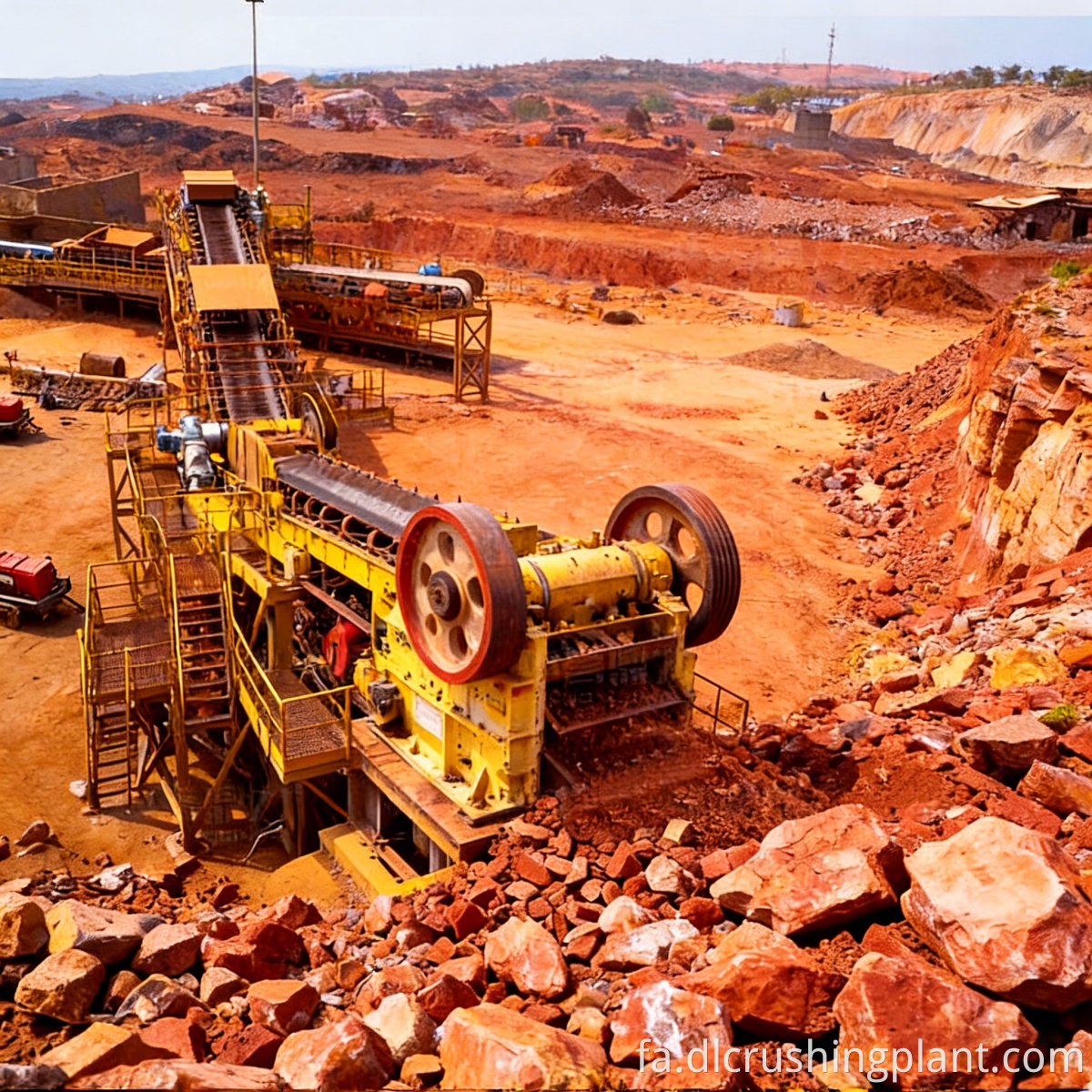

فرآیند مگنتیت: سنگ معدن خام تحت خردایش اولیه در سنگ شکن فکی و خرد کردن ثانویه در سنگ شکن مخروطی به اندازه 5-20 میلی متر قرار می گیرد، سپس وارد آسیاب گلوله ای و طبقه بندی مارپیچی برای آسیاب مدار بسته تا 0.074 میلی متر (میزان عبور 65٪ - 85٪) می شود. سنگ معدن زمین ابتدا در معرض جداسازی مغناطیسی خشک برای دفع اولیه باطله قرار می گیرد، سپس برای بازیابی کنسانتره وارد یک جداکننده مغناطیسی مرطوب می شود. کنسانتره از طریق یک ضخیم کننده و فیلتر پرس آبگیری می شود تا رطوبت ≤10٪ به دست آید، در حالی که باطله ها به همراه یک سیستم چرخش به صورت خشک روی هم قرار می گیرند تا به نرخ بازیافت ≥80٪ برسند.
فرآیند هماتیت: سنگ معدن خام قبل از ورود به آسیاب گلوله ای بزرگ و هیدروسیکلون برای آسیاب مدار بسته، تحت خردایش اولیه در سنگ شکن فکی و خرد شدن ثانویه در سنگ شکن ضربه ای قرار می گیرد. سپس سنگ معدنی با استفاده از یک سلول فلوتاسیون و یک جداکننده مغناطیسی قوی در معرض جداسازی ترکیبی قرار می گیرد. کنترل دقیق معرف های فلوتاسیون باعث افزایش بازیابی مواد معدنی ضعیف مغناطیسی می شود. کنسانتره از طریق یک سیستم ضخیم کننده و فیلتر پرس در مقیاس بزرگ برای برآوردن مشخصات، آبگیری می شود.
فرآیند لیمونیت: سنگ معدن خام تحت خردایش درشت توسط سنگ شکن فکی و خرد شدن ریز توسط یک سنگ شکن مخروطی و به دنبال آن آسیاب گلوله ای و طبقه بندی می شود. سنگ معدن زمینی ابتدا برای تبدیل مغناطیسی وارد کوره برشته می شود و لیمونیت مغناطیسی ضعیف را به مواد معدنی قوی مغناطیسی تبدیل می کند که سپس به طور موثر از طریق یک جداکننده مغناطیسی بازیابی می شوند. پس از آبگیری، کنسانتره با استانداردهای کیفی مطابقت دارد.
کل فرآیند مجهز به جمعکنندههای گرد و غبار کیسهای پالس جت و اسکرابرهای مرطوب است که به طور پشت سر هم برای کنترل گرد و غبار کار میکنند و به نرخ حذف PM2.5 ≥99% میرسند. سیستم انتقال از تسمه نقاله مقاوم در برابر شعله مناسب برای مناطق معدن با دمای بالا استفاده می کند و سیستم منبع تغذیه با سطوح ولتاژ چندگانه سازگار است: 380 ولت، 660 ولت و 1140 ولت.
محدوده خدمات EPC خط استخراج سنگ آهن
طراحی: تجزیه و تحلیل خواص سنگ معدن و آزمایش بهره برداری. انتخاب مسیرهای فرآیند متناسب بر اساس نوع سنگ معدن. انتخاب تجهیزات و طراحی چیدمان کارخانه
ساخت تجهیزات: تولید تخصصی قطعات فولادی با منگنز بالا Mn18Cr2/Mn22. ماشینکاری دقیق تجهیزات اصلی؛ تست سیستم یکپارچه قبل از حمل و نقل
نصب و راه اندازی: راهنمایی نصب در محل توسط مهندسان. بهینه سازی پارامترهای جداسازی بر اساس نوع سنگ معدن. آموزش جامع برای اپراتورها
مدیریت عملیات و نگهداری: تعمیرات رایگان در طول دوره گارانتی. تامین مادام العمر قطعات یدکی؛ پشتیبانی فنی از راه دور و بازرسی های منظم
مطالعه موردی پروژه خط استخراج سنگ آهن در خارج از کشور
نام پروژه: خط تولید با بهرهوری خاص از نوع سنگ معدن برای سنگ معدنی مخلوط مغناطیسی و هماتیت در برزیل
مقیاس پروژه: 1500 تن متریک در روز
نوع ماده اولیه: سنگ آهن مخلوط مغناطیسی-هماتیت (عیار سنگ معدنی اصلی تقریباً 25٪ Fe)
پیکربندی تجهیزات: سنگ شکن فکی PE-900×1200، سنگ شکن مخروطی CSB160، آسیاب گلوله ای MQG3200×4500، جداکننده مغناطیسی مرطوب CTB-1218، سلول فلوتاسیون XJK-20، NT-12 غلیظ کننده، فیلتر پرس آب خشک کن XMY001. سیستم بازیافت
تاریخ راه اندازی: 2025
بازخورد مشتری: "فرآیند طراحی دو خطی هم مگنتیت و هم هماتیت را به صورت موازی انجام می دهد. عیار کنسانتره ما از 58٪ به 65٪ Fe افزایش یافت. سیستم PLC تیم عملیاتی ما را به نصف کاهش داد و قطعات سایش به طور قابل توجهی بیشتر از قطعات تامین کننده قبلی ما دوام می آورد."
سوالات متداول خط بهرهبرداری از سنگ آهن
چگونه مسیر فرآوری انواع سنگ آهن را انتخاب می کنید؟
مگنتیت قوی ترین خواص مغناطیسی را دارد، بنابراین فرآیند جداسازی مغناطیسی خالص کارآمدترین است. هماتیت خواص مغناطیسی ضعیفی دارد و نیاز به یک شناورسازی ترکیبی و فرآیند جداسازی مغناطیسی قوی دارد. لیمونیت حاوی آب کریستالی است و خواص مغناطیسی بسیار ضعیفی دارد، بنابراین قبل از جداسازی مغناطیسی باید آن را برشته کرد تا مغناطش آن افزایش یابد. اگر نمونههای سنگ معدن را ارائه کنید، میتوانیم آزمایشهای غنیسازی را برای تعیین دقیق پارامترهای فرآیند بهینه انجام دهیم.
میزان بهبودی چقدر است؟
مگنتیت: ≥85%؛ هماتیت: ≥75%؛ لیمونیت: بستگی به نتایج بو دادن دارد. خطوط تولید فرآوری سنگ معدن بر اساس نوع سنگ آهن نرخ های بازیافت مورد انتظار خاص در طول مرحله طراحی بر اساس گزارش قابلیت پردازش سنگ معدن ارائه خواهد شد.
عمر مفید قطعات سایش چقدر است؟
آسترهای سنگ شکن و گلوله های فولادی آسیاب گلوله ای از فولاد Mn18Cr2/Mn22 با منگنز بالا تولید می شوند که عمر مفید آن را 25 تا 40 درصد در مقایسه با مواد استاندارد افزایش می دهد. قطعات سایش جداسازی مغناطیسی و فرآیند شناورسازی سنگ آهن ترکیبی دارای طراحی استاندارد هستند و مرکز جهانی قطعات یدکی ما عرضه سریع را تضمین می کند و زمان خرابی را به حداقل می رساند.
سیستم کنترل PLC چه ویژگی هایی را ارائه می دهد؟
شروع/توقف یک دکمه، نظارت بر ظرفیت تولید در زمان واقعی، آلارم خودکار خطا، و تنظیم آنلاین پارامترهای مرتب سازی. تجهیزات برای ارتقا و افزایش تولید سنگ آهن با عیار پایین توسعه سنگ آهن راندمان عملیاتی در مقایسه با عملکرد دستی 30٪ بهبود یافته است، در حالی که مصرف برق 15٪ -22٪ کاهش می یابد.
