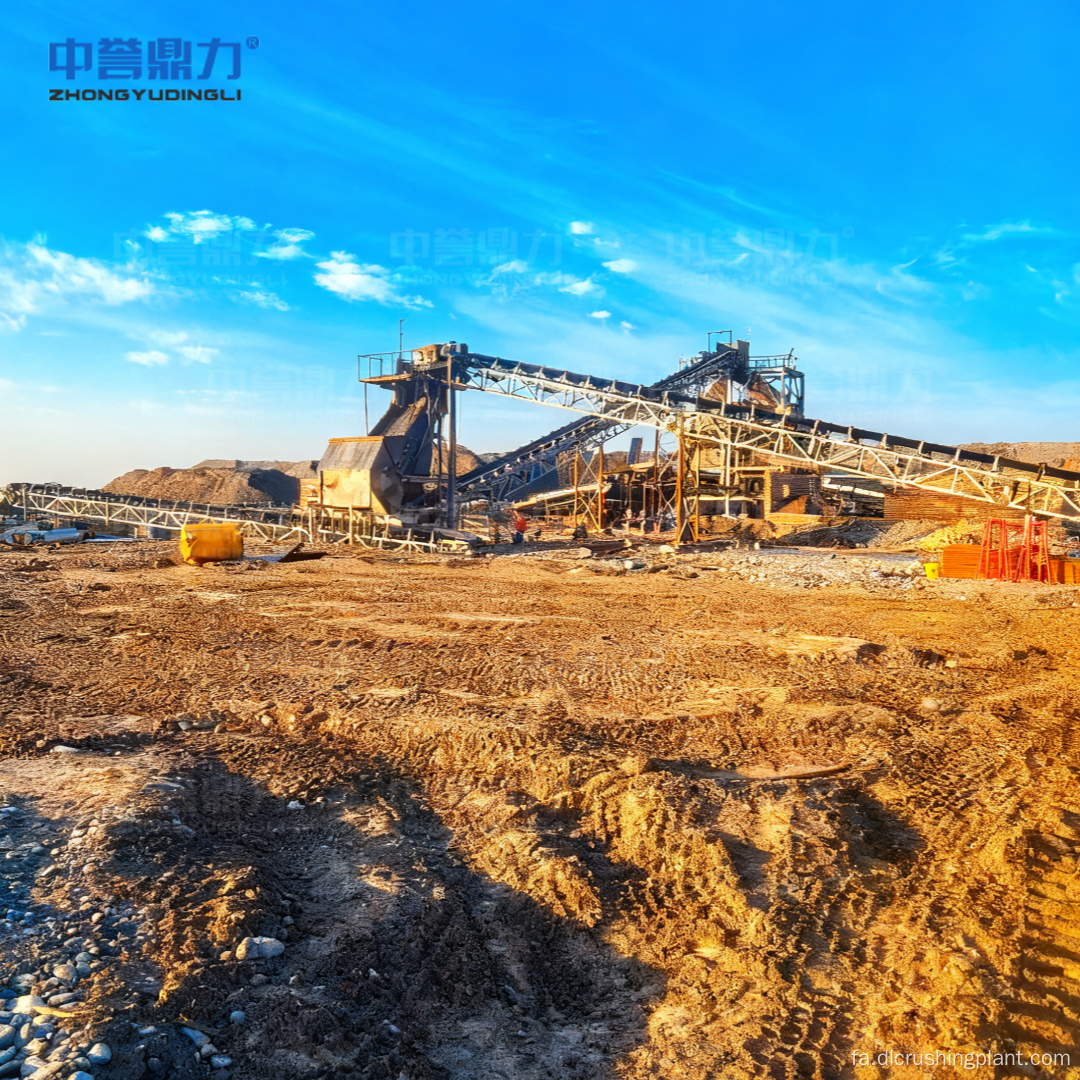

خط فرآوری سنگ معدن کارآمد سنگ طلا با مدار بسته خردایش سنگ زنی جداسازی گرانشی آبشویی اختیاری CIP

بررسی اجمالی پروژه

این خط کارآمد پانسمان و فرآوری سنگ معدن طلای سنگ، فناوری پانسمان سنگ بالغ و تجهیزات پردازش کارآمد را برای تصفیه سنگ معدن طلا در مقیاس متوسط ​​ادغام می کند. این فناوری با تمرکز بر نرخ بازیافت طلا و ثبات پردازش، کل زنجیره فرآیند از خرد کردن تا آسیاب کردن، طبقه‌بندی، جداسازی گرانشی و شستشوی سیانید اختیاری تا ذوب نهایی و ریخته‌گری شمش را پوشش می‌دهد. طراحی فرآیند علمی کنترل یکنواخت اندازه ذرات و جریان مداوم مواد را تضمین می‌کند، در حالی که کنترل هوشمند DCS نظارت در زمان واقعی، محافظت خودکار از خطا و قابلیت عملیات از راه دور را ارائه می‌دهد. فناوری جداسازی ترکیبی گرانشی به نرخ بازیافت طلا ≥86% برای سنگ معدن سنگ طلا دست می یابد، با شستشوی اختیاری CIP/CIL برای بهبود بازیابی تا ≥92% برای سنگ معدن های اکسیدی با عیار پایین. فن آوری تبدیل فرکانس آسیاب گلوله ای صرفه جویی در انرژی مصرف را تا 15% کاهش می دهد و تخلیه خشک باطله با نرخ بازیافت آب ≥85% انطباق با محیط زیست را تضمین می کند. این خط فرآوری راه حلی قابل اعتماد و کارآمد برای سنگ زنی برای معادن طلا در مقیاس متوسط ​​است که به دنبال عملکرد تولید ثابت و حداکثر بازده اقتصادی هستند.

جریان فرآیند

خرد کردن و پیش تصفیه مواد اولیه - فناوری خرد کردن مدار بسته دو مرحله ای بهینه شده اندازه ذرات یکنواخت و تغذیه پایدار را برای مراحل پانسمان پایین دست تضمین می کند. یک فیدر ارتعاشی قابل تنظیم با سرعت ظرفیت تولید را با تغذیه یکنواخت برای جلوگیری از اضافه بار تجهیزات مطابقت می دهد. سنگ شکن فکی سنگ معدن خام را از ≤420mm به ≤75mm در مرحله خرد کردن درشت کاهش می دهد، مجهز به آسترهای مقاوم در برابر سایش فولاد با منگنز بالا برای طول عمر مفید. خرد کردن ریز از طریق سنگ شکن مخروطی در اتصال مدار بسته با صفحه ارتعاشی دو لایه عمل می کند، سنگ معدن را تا 20 میلی متر تصفیه می کند و در عین حال خرد شدن بیش از حد را کاهش می دهد و راندمان پانسمان را بهبود می بخشد. مواد واجد شرایط (20- میلی متر) عبور می کنند، در حالی که ذرات بزرگ (بیش از 20 میلی متر) برای خرد کردن مجدد بازگردانده می شوند و جریان مواد پایدار را در سراسر مدار حفظ می کنند.

سنگ زنی و طبقه بندی - فناوری آسیاب مرطوب با راندمان بالا، جداسازی کامل ذرات طلا از مواد معدنی گنگ را تضمین می کند، که کلید اساسی برای بهبود نرخ بازیافت طلا است. آسیاب گلوله ای از نوع شبکه مرطوب، سنگ معدن را تا مش 200- با نرخ عبور ≥85٪ پردازش می کند و اطمینان حاصل می کند که ذرات طلا به طور کامل برای جداسازی موثر در معرض دید قرار می گیرند. یک طبقه‌بندی مارپیچی، گردش مدار بسته را با آسیاب گلوله‌ای تشکیل می‌دهد، خمیر واجد شرایط (200- مش) را از ذرات درشتی که برای آسیاب مجدد برگردانده می‌شوند جدا می‌کند، در حالی که غلظت خمیر را به طور پایدار در 35-40٪ برای عملکرد بهینه پانسمان کنترل می‌کند.

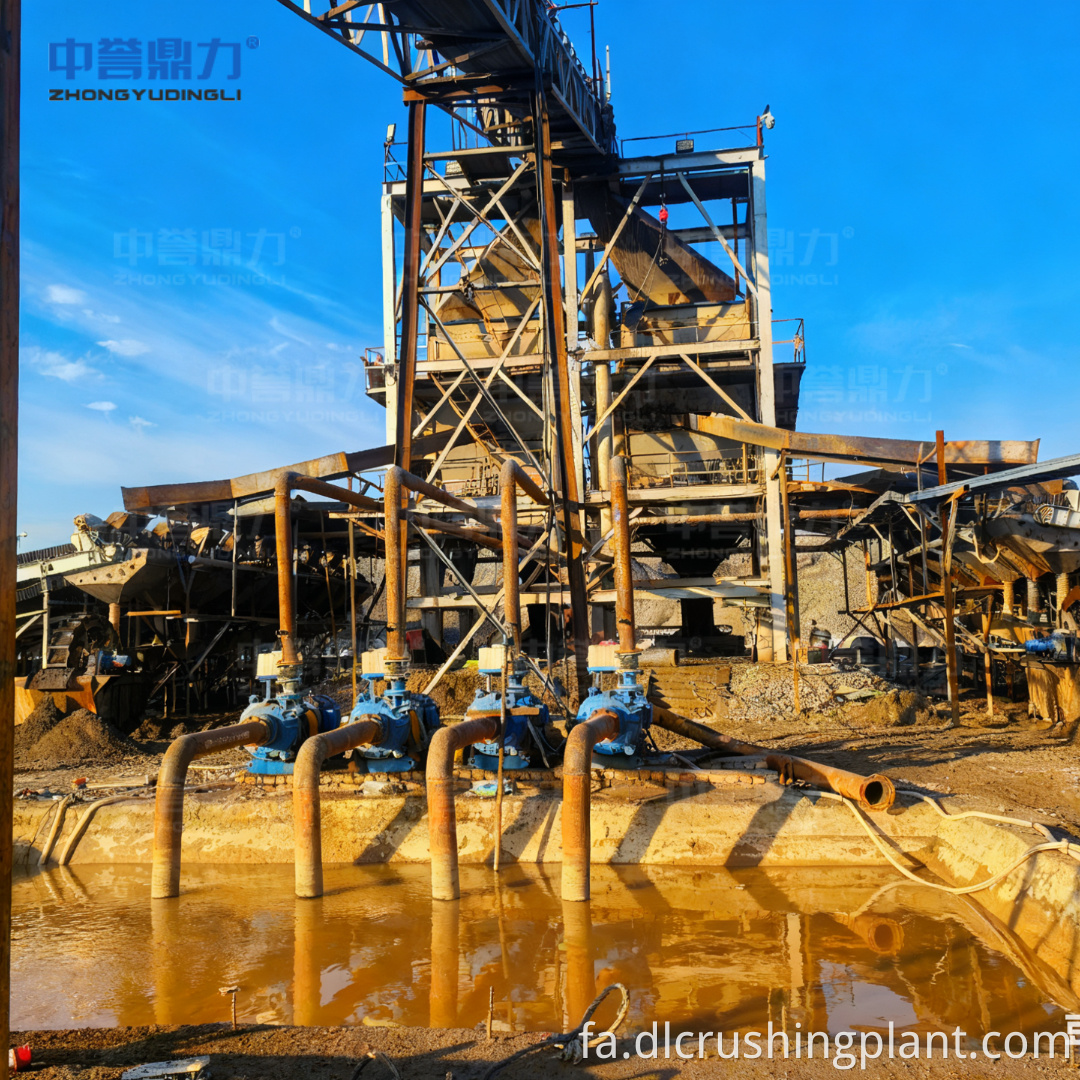

پانسمان و استخراج طلا - فن آوری جداسازی گرانشی ترکیبی بر سرعت بازیافت بالا و سادگی عملیاتی تمرکز دارد که برای سنگ معدن طلا با درجه های مختلف مناسب است. طبقه‌بندی هیدروسیکلون بازدهی بیش از 91 درصد را به دست می‌آورد و کنسانتره طلای با چگالی بالا (200- مش) را از باطله جدا می‌کند. جداکننده‌های مارپیچی از اختلاف چگالی بین طلا و کانی‌های گنگ برای بازیابی ذرات طلای درشت (0.1 تا 3 میلی‌متر) استفاده می‌کنند و عیار کنسانتره را به 5 تا 20 گرم در تن ارتقا می‌دهند. تنظیم دقیق میز تکان دادن کنسانتره با عیار بالا (20 تا 50 گرم در تن) با نرخ کلی بازیابی طلا ≥86٪ تولید می کند. برای کانسنگ‌های اکسیدی با عیار پایین، فناوری آزادسازی کربن CIP/CIL اختیاری برای بهبود نرخ بازیابی کل طلا به ≥92% با نرخ دفع ≥98% برای کربن حاوی طلا در دسترس است.

ذوب کنسانتره و تکمیل - ذوب القایی با فرکانس متوسط ​​در دمای 1200 تا 1300 درجه سانتیگراد در کوره ذوب 2 تا 3 تنی عمل می کند و ناخالصی ها از جمله گوگرد و آهن را حذف می کند تا محلول فلزی با محتوای طلای 90% را تشکیل دهد. فلز مذاب از طریق قالب های گرافیتی به شمش های طلای استاندارد (100 تا 500 گرم) ریخته می شود، با آزمایش خلوص حرفه ای که از صلاحیت محصول و کیفیت ثابت اطمینان می دهد.

کنترل هوشمند DCS - فناوری کنترل هوشمند پیشرفته DCS اتوماسیون تمام فرآیند و عملکرد پایدار را تحقق می بخشد. پایش بلادرنگ اندازه ذرات، غلظت پالپ، دمای تجهیزات و سایر پارامترهای کلیدی را دنبال می‌کند. اتصال خودکار از توالی های شروع جریان مواد معکوس و توقف جریان مواد به جلو برای جلوگیری از ضربه شبکه و تجمع مواد استفاده می کند. حفاظت از خطا هشدارهای به موقع و خاموش شدن اتصال را برای جلوگیری از آسیب ثانویه ارائه می دهد و داده های خطا را برای تجزیه و تحلیل عیب یابی ثبت می کند. عملیات از راه دور از تنظیم پارامتر و درخواست داده از مکان‌های خارج از سایت پشتیبانی می‌کند، راحتی عملیاتی را بهبود می‌بخشد و نیاز به نیروی کار در محل را کاهش می‌دهد.

سرویس EPC

طراحی فرآیند سفارشی - تیم مهندسی حرفه‌ای پیکربندی‌های فرآیندی متناسب با داده‌های سنجش سنگ معدن، الزامات ظرفیت تولید، شرایط سایت و محدودیت‌های بودجه را طراحی می‌کنند. پارامترهای فرآیند برای مطابقت با خواص سنگ معدن مختلف از جمله محتوای خاک رس بالا و تغییرات با عیار پایین قابل تنظیم هستند و عملکرد بازیافت بهینه را برای هر پروژه معدنی خاص تضمین می کنند.

تامین و نصب تجهیزات - تامین تجهیزات با دامنه کامل که کلیه سیستم‌های خرد کردن، آسیاب، طبقه‌بندی، پانسمان، ذوب و کنترل را پوشش می‌دهد. نصب و راه اندازی در محل توسط تیم های فنی مجرب مدیریت می شود و از همسویی مناسب تجهیزات، یکپارچگی فرآیند و آمادگی عملیاتی قبل از تحویل اطمینان حاصل می شود.

آموزش کارکنان و تعمیر و نگهداری پس از فروش - آموزش عملیات جامع برای پرسنل در محل، عملیات تجهیزات، تنظیم پارامترهای فرآیند، شناسایی خطا و پروتکل های ایمنی را پوشش می دهد. خدمات تعمیر و نگهداری مداوم پس از فروش شامل بازرسی منظم تجهیزات، تامین قطعات یدکی، ارتقاء فنی و پشتیبانی عیب یابی از راه دور برای حفظ تولید پایدار و کارآمد در طول چرخه عمر پروژه است.

داده های موردی

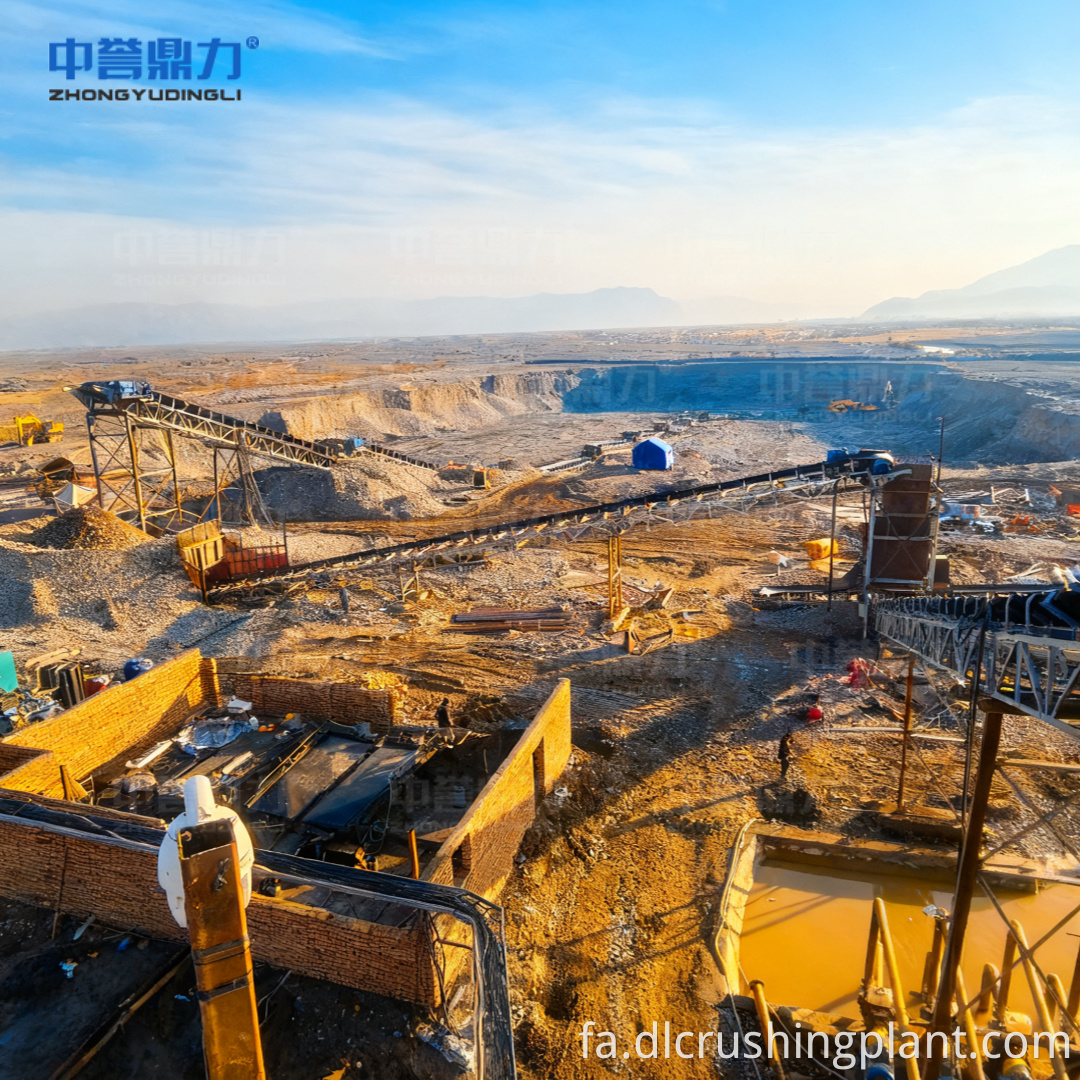

• ظرفیت پردازش طراحی شده: 120 تن در ساعت (بازده پایدار)
• نوع سنگ هدف: سنگ طلای سنگی (قابل انطباق با سنگهای رس بالا و کم عیار)
• اندازه خوراک خرد کردن درشت: ≤420mm، اندازه تخلیه: ≤75mm
• اندازه تخلیه خرد کننده ریز: ≤20 میلی متر (مدار بسته با صفحه ارتعاشی)
• ظرافت آسیاب: -200 مش نرخ عبور ≥85٪
• کنترل غلظت پالپ: 35%–40%
• راندمان طبقه بندی هیدروسیکلون: ≥91٪
• درجه کنسانتره جداکننده مارپیچی: 5-20 گرم در تن (طلای درشت 0.1-3 میلی متر)
• درجه کنسانتره میز تکان دهنده: 20 تا 50 گرم در تن
• نرخ بازیابی طلا: ≥86% (جداسازی گرانشی). ≥92% (با شستشوی اختیاری CIP/CIL)
• نرخ دفع کربن حاوی طلا: ≥98٪
• ظرفیت کوره ذوب: 2 تا 3 تن، کارکرد در دمای 1200 تا 1300 درجه سانتی گراد
• وزن شمش طلا: 100-500 گرم، خلوص ≥90٪
• کاهش مصرف انرژی: 15% از طریق تکنولوژی VFD آسیاب گلوله ای
• نرخ بازیافت آب: ≥85%
• رطوبت انباشته خشک باطله: ≤30%

سوالات متداول

Q1: این خط پانسمان و فرآوری طلا می تواند برای انواع مختلف سنگ به چه میزان بازیابی طلا دست یابد؟

این خط فرآوری از طریق فناوری جداسازی گرانشی ترکیبی با استفاده از طبقه‌بندی هیدروسیکلون، جداکننده‌های مارپیچی و جداول تکان‌دهنده، به نرخ بازیابی طلا ≥86% دست می‌یابد. برای سنگ معدن سنگ طلا حاوی ذرات طلای آزاد در محدوده 0.1 تا 3 میلی متر، جداکننده های مارپیچی عیار کنسانتره را به 5 تا 20 گرم در تن ارتقا می دهند، در حالی که تنظیم دقیق میز تکان دهنده کنسانتره با عیار بالا در 20 تا 50 گرم در تن تولید می کند. برای کانسنگ‌های اکسیدی با عیار پایین که جداسازی گرانشی به تنهایی ممکن است به بازیافت بهینه دست پیدا نکند، فناوری اختیاری شستشوی کربن CIP/CIL برای بهبود نرخ بازیابی کل طلا به ≥92٪، با نرخ دفع کربن بارگذاری شده با طلا بیش از 98٪ یکپارچه شده است. طراحی فرآیند انعطاف پذیر اجازه می دهد تا پارامترها را برای مطابقت با خواص سنگ معدنی مختلف تنظیم کنید و حداکثر بازیابی را در انواع مختلف سنگ معدن طلا و ترکیبات معدنی تضمین کنید.

Q2: چگونه سیستم کنترل هوشمند DCS تولید پایدار و کارآمد را تضمین می کند؟

سیستم کنترل متمرکز DCS اتوماسیون کامل فرآیند را از طریق چهار عملکرد یکپارچه ارائه می دهد: نظارت بر زمان واقعی اندازه ذرات، غلظت پالپ، دمای تجهیزات و سایر پارامترهای فرآیند حیاتی. اتصال خودکار با شروع جریان معکوس مواد و توالی توقف جریان مواد رو به جلو که از ضربه شبکه و تجمع مواد جلوگیری می کند. حفاظت از خطا با هشدار به موقع و خاموش شدن اتصال برای جلوگیری از آسیب تجهیزات ثانویه در حین ثبت داده های خطا برای عیب یابی. و قابلیت عملیات از راه دور که امکان تنظیم پارامترهای خارج از سایت و جستجوی داده ها را فراهم می کند. این کنترل هوشمند جامع، مداخله دستی را کاهش می‌دهد، پارامترهای تولید را ثابت نگه می‌دارد، و واکنش سریع به شرایط غیرعادی را امکان‌پذیر می‌سازد، و تضمین می‌کند که کل خط پانسمان و فرآوری به طور پایدار و کارآمد در ظرفیت طراحی‌شده عمل می‌کند.

Q3: چه اقدامات حفاظت از محیط زیست در این خط فرآوری سنگ معدن طلا گنجانده شده است؟

حفاظت از محیط زیست در سطوح مختلف یکپارچه شده است: تصفیه باطله از ضخیم کننده ترکیب شده با فیلتر پرس برای تخلیه خشک استفاده می کند و باطله هایی با رطوبت ≤30٪ مناسب برای انباشته شدن خشک بدون آلودگی محیطی تولید می کند. سیستم گردش آب مدار بسته به نرخ بازیافت ≥85% دست می یابد که به طور قابل توجهی مصرف آب شیرین را کاهش می دهد. برای عملیاتی که از مدار شستشوی اختیاری CIP/CIL استفاده می‌کند، یک سیستم الکترولیز واجذبی ایمن، کربن حاوی طلا را با نرخ دفع ≥98% پردازش می‌کند و فاضلاب حاوی سیانید برای مطابقت با استانداردهای جهانی انتشار محیطی، تحت تصفیه بی‌ضرر اختصاصی قرار می‌گیرد. فن آوری تبدیل فرکانس آسیاب گلوله ای مصرف انرژی را تا 15% کاهش می دهد که به بازده کلی انرژی و کاهش ردپای کربن برای تولید پایدار معدن کمک می کند.
