خطوط تولید خرد کردن معدن: عملیات هوشمند و تعمیر و نگهداری برای پروژه های معدنی خارج از کشور
نمای کلی پروژه کارخانه سنگ شکن فکی:

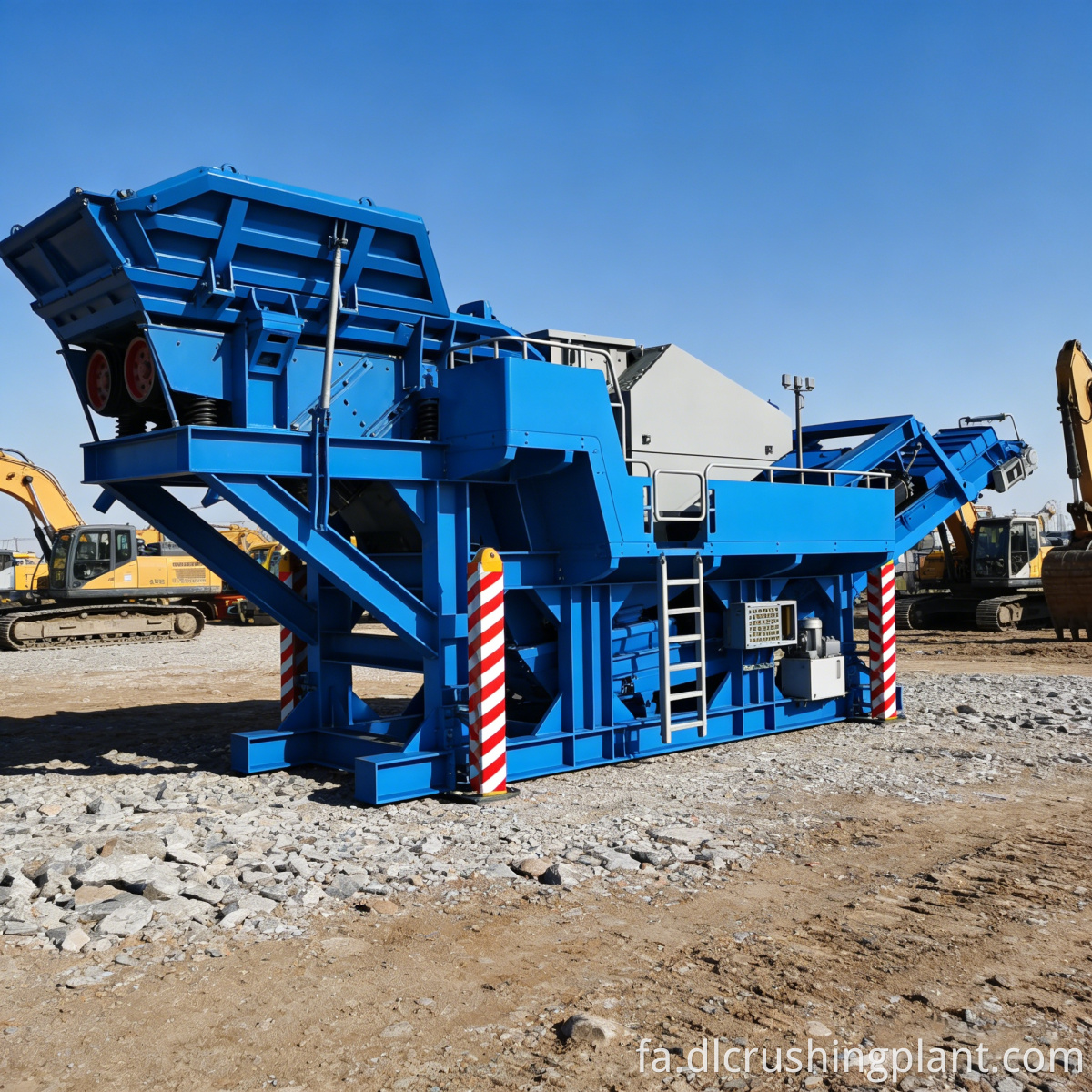

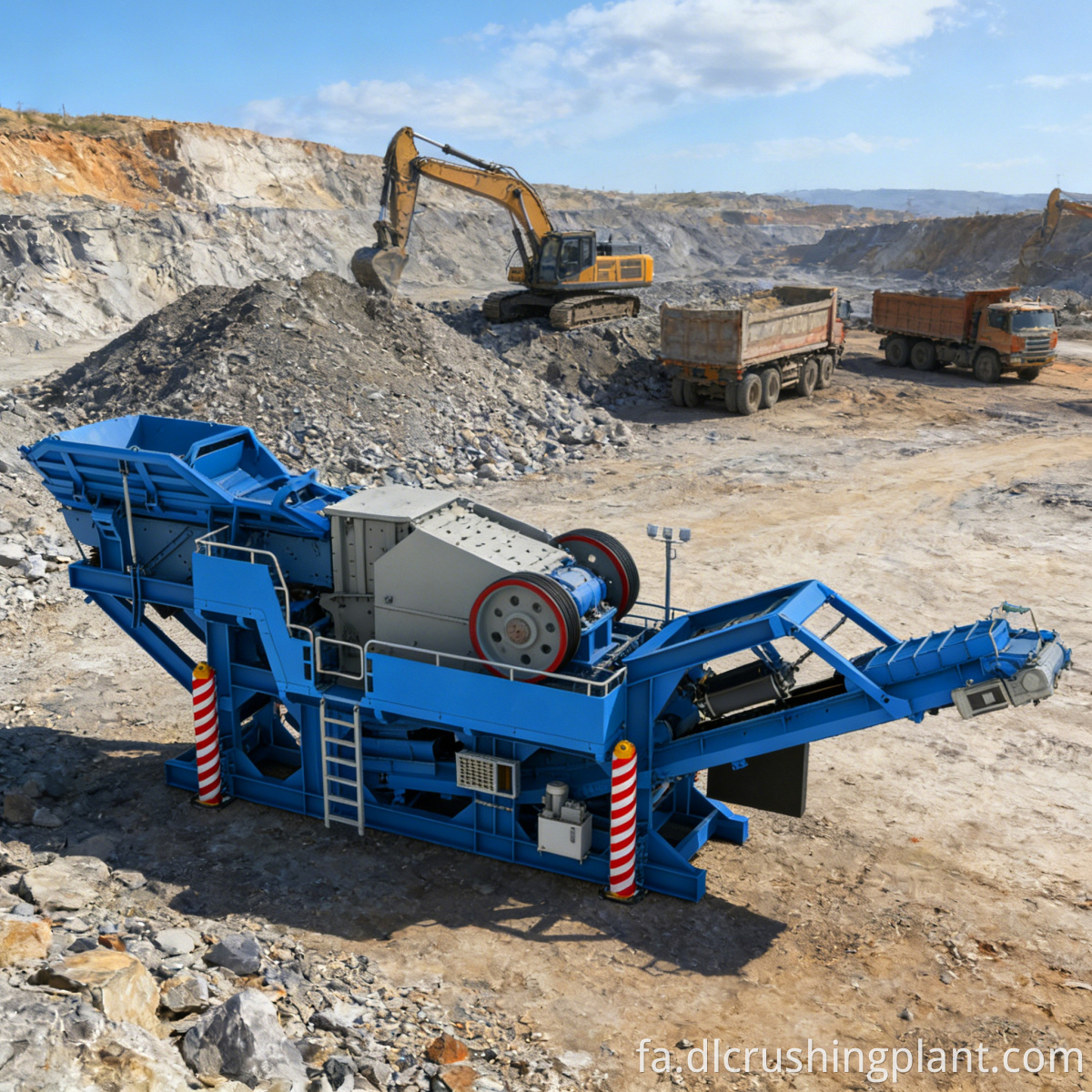

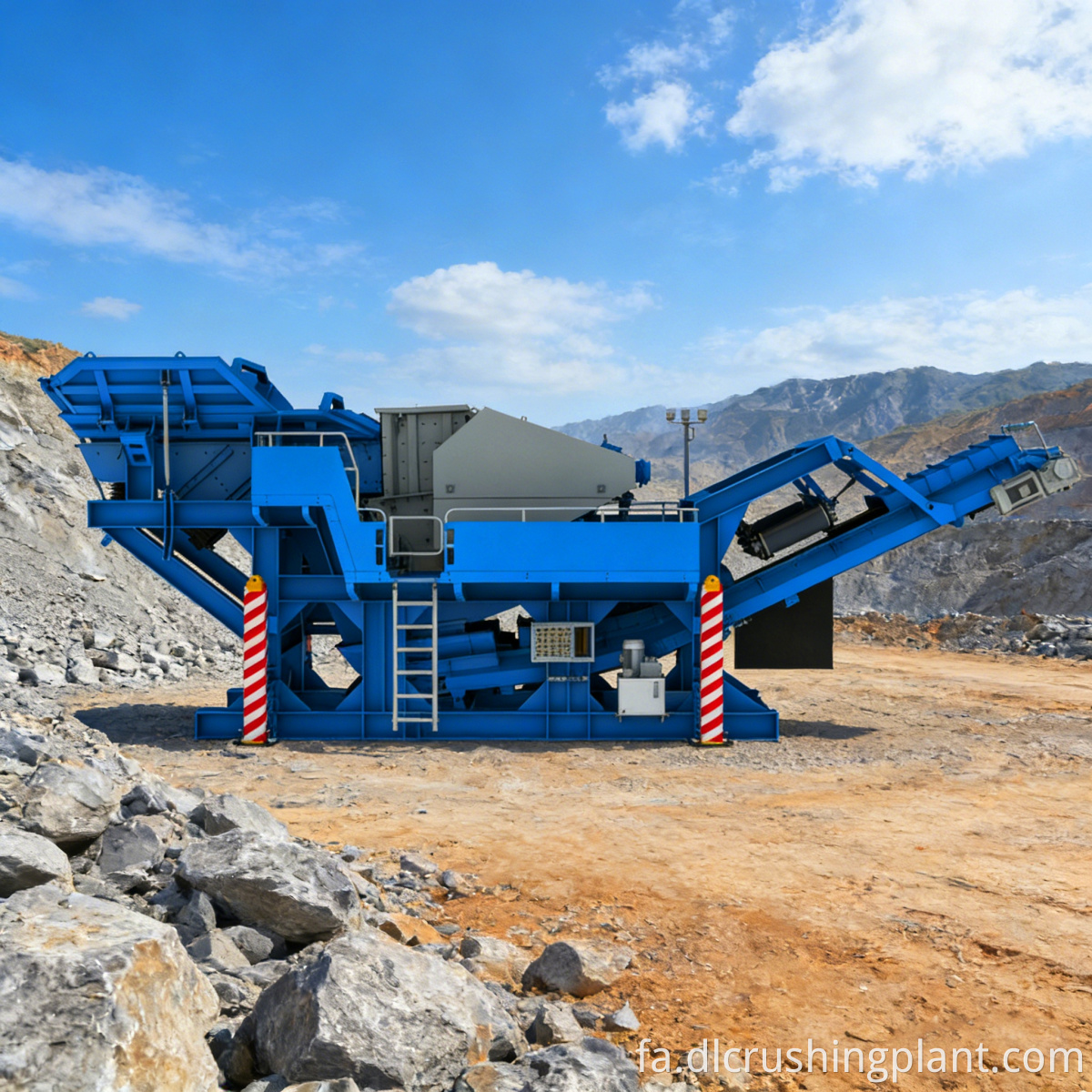

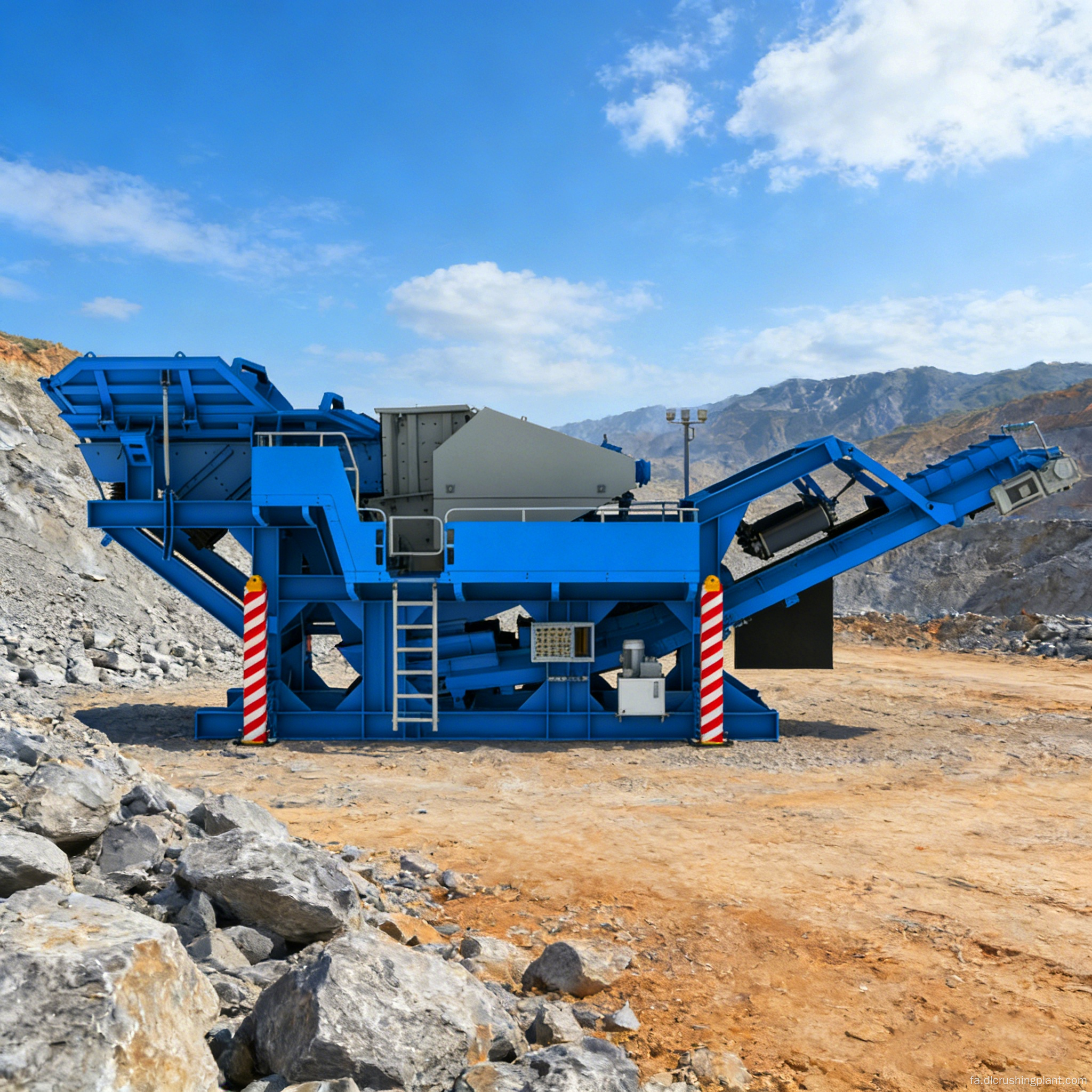

واحد یکپارچه خرد کردن و غربالگری مدولار DL350 یک راه حل سنگ شکن درشت و متوسط است که توسط Zhongyu Dingli برای کاربرد در معدن، بازیافت زباله های ساختمانی، ساخت زیربنای جاده و سناریوهای نجات اضطراری توسعه یافته است. این تجهیزات که در اطراف سنگ شکن فکی C113 قرار دارد، یک قیف، فیدر، سنگ شکن فکی، تسمه نقاله اصلی و واحد جداسازی مغناطیسی را بر روی یک شاسی مدولار فولادی با استحکام بالا ادغام می کند و یک مدل استقرار "plug-and-play" را امکان پذیر می کند که "نصب و تولید فوری پس از ورود" را امکان پذیر می کند. این راه حل برای خطوط تولید سنگدانه های شن و ماسه کوچک و متوسط، پردازش سنگدانه در سایت های معدن، بازیافت زباله های تخریب شهری و عملیات پاکسازی جاده پس از فاجعه مناسب است. این به طور موثر نقاط درد کلیدی مرتبط با خطوط سنگ شکن ثابت سنتی، مانند چرخه های طولانی ساخت و ساز، هزینه های بالای جابجایی، و مونتاژ پیچیده در محل را برطرف می کند. ویژگی های کلیدی این راه حل عبارتند از طراحی یکپارچه مدولار، تامین مواد پایدار از طریق یک قیف بافر 3 متر مکعبی، دهانه تخلیه قابل تنظیم هیدرولیکی (70 تا 200 میلی متر)، حذف آهن از طریق جداکننده مغناطیسی خود تخلیه کننده آهنربای دائمی، و ابعاد جمع و جور که امکان حمل و نقل جاده ای در کامیون های تخت استاندارد را فراهم می کند و برای ساختن مناطق مناسب برای بازسازی موتورهای ماشینی به طور خاص. جابجایی بین چندین سایت
جریان فرآیند کارخانه سنگ شکن فکی:
این راه حل از یک فرآیند سفارشی "پیش غربالگری و تغذیه - خرد کردن اولیه و ثانویه جداسازی مغناطیسی برای انتقال محصول نهایی حذف آهن" برای مواد مخلوط از منابع مختلف (سنگ آهک، گرانیت، بازالت، ضایعات ساختمانی و بلوک های بتنی) استفاده می کند. این ماده ابتدا به طور یکنواخت از طریق یک فیدر ارتعاشی به سنگ شکن فکی C113 برای خرد کردن اولیه یا ثانویه وارد می شود. دهانه تخلیه از طریق سیستم هیدرولیک برای کنترل اندازه ذرات محصول نهایی تنظیم می شود. سنگدانه خرد شده از طریق تسمه نقاله اصلی تخلیه می شود و از یک جداکننده مغناطیسی خود تمیز شونده مغناطیسی دائمی در طول مسیر عبور می کند تا ناخالصی های فلزی را حذف کند و در نتیجه از تجهیزات غربالگری و انتقال پایین دست محافظت می کند. محصول نهایی را می توان مستقیماً برای پر کردن بستر جاده یا به عنوان سنگدانه بازیافتی استفاده کرد یا به مرحله بعدی خرد کردن/غربالگری ریز وارد کرد. کل خط فرآیند فشرده، کم مصرف و دارای سطوح گرد و غبار و نویز قابل کنترل است. ایستگاه های غربالگری سیار را می توان به طور انعطاف پذیری به صورت سری با توجه به الزامات در محل متصل کرد تا یک خط تولید خرد کردن و غربالگری کامل را تشکیل دهد.
محدوده خدمات EPC کارخانه سنگ شکن فکی:
طراحی فرآیند: بر اساس ویژگی های مواد، شرایط سایت و اهداف ظرفیت تولید، ما انتخاب فرآیند خرد کردن و غربالگری، طرح های چیدمان تجهیزات، طراحی پایه و راه حل های حفاظت از محیط زیست را ارائه می دهیم.
ساخت تجهیزات: کارخانه داخلی Zhongyu Dingli سنگ شکن فکی C113، شاسی فولادی مدولار، فیدرها، تسمه نقاله و سیستم های جداسازی مغناطیسی را با آزمایش بار انجام شده قبل از حمل و نقل، تولید و پیش مونتاژ می کند.
نصب و راه اندازی: به محض ورود، تجهیزات مدولار به سرعت در موقعیت خود قرار می گیرند. ما راهنمایی هایی را در مورد نصب مکانیکی، الکتریکی و سیستم کنترل و همچنین راه اندازی بدون بار و بارگذاری ارائه می دهیم تا زمان تولید را کوتاه کنیم.
مدیریت عملیات و نگهداری: ما تامین قطعات یدکی، تعویض پلاک فک، تشخیص از راه دور، آموزش اپراتور و برنامههای نگهداری سالانه را برای اطمینان از در دسترس بودن تجهیزات و ظرفیت تولید پایدار ارائه میکنیم.
مطالعه موردی پروژه کارخانه سنگ شکن فکی:
مطالعه موردی: پروژه پردازش سنگدانه جاده ای برای معادن نیکل لاتریت در جزیره سولاوسی، اندونزی پیشینه کاربرد: این پروژه سنگدانه های زیربنایی را برای ساخت مناطق معدنی و جاده های حمل و نقل تامین می کند. مواد اولیه عمدتاً از سنگ آهک، سنگ های هوازده و مقدار کمی زباله ساختمانی تشکیل شده است. سایت فضای محدودی دارد و نیاز به جابجایی مکرر دارد. پیکربندی تجهیزات: دو مجموعه از واحدهای یکپارچه خرد کردن و غربالگری مدولار Zhongyu Dingli DL350. دادههای ظرفیت تولید: ظرفیت پردازش در هر واحد در 170-400 تن در ساعت، با اندازه ذرات خروجی 70-150 میلیمتر ثابت باقی میماند، که با مشخصات سنگدانههای زیربنای جاده مطابقت دارد. در مقایسه با خطوط ثابت سنتی، دوره نصب تقریباً 70٪ کوتاه شد و زمان جابجایی از چند هفته به 3-5 روز کاهش یافت. نظرات مشتریان: مدیر پروژه از مشتری اندونزیایی اظهار داشت که طراحی شاسی مدولار DL350 عملاً نیاز به پایه های بتنی در محل را از بین می برد. واحد جداسازی مغناطیسی به طور موثر آلاینده های فلزی را از مواد حذف می کند. صفحات فک مقاومت در برابر سایش عالی را نشان می دهند. و تجهیزات به طور پایدار عمل می کنند و هزینه های زیرساختی و جابجایی را در مناطق دورافتاده معدن کاهش می دهد.
سوالات متداول کارخانه سنگ شکن فکی:
Q1: مزایای کارخانه سنگ شکن مدولار DL350 در مقایسه با خطوط سنگ شکن ثابت سنتی چیست؟
A1: DL350 دارای یک شاسی مدولار ساخته شده از فولاد با مقاومت بالا است که تجهیزات اصلی آن از پیش مونتاژ شده و یکپارچه شده است. به محض ورود به محل، می توان آن را به سرعت در جای خود بالا برد و بدون نیاز به پایه های پیچیده مهندسی عمران به بهره برداری رسید. می توان آن را بر روی کامیون های تخت استاندارد حمل کرد که امکان جابجایی انعطاف پذیر را فراهم می کند. تجهیزات خرد کن مدولار برای پروژه های بازیافت زباله های ساختمانی به ویژه برای مناطق معدنی دورافتاده، عملیات نجات اضطراری و سناریوهای ساخت و ساز چند محله مناسب است و زمان نصب و هزینه های جابجایی را به میزان قابل توجهی کاهش می دهد.
Q2: سنگ شکن فکی C113 چه موادی را می تواند پردازش کند؟ حداکثر اندازه خوراک و تخلیه چقدر است؟
A2: سنگ شکن فکی C113 برای خرد کردن اولیه و ثانویه مواد با سختی متوسط و نرم تر مانند سنگ آهک، گرانیت، بازالت، ضایعات ساختمانی و بلوک های بتنی مناسب است. ایستگاه های سنگ شکن فکی برای پروژه های زیربنای جاده عملیات و مدیریت نگهداری حداکثر اندازه خوراک 600 میلی متر است و اندازه تخلیه را می توان از طریق کنترل هیدرولیک به 70-200 میلی متر تنظیم کرد.
Q3: حمل و نقل و نصب تجهیزات یکپارچه مدولار چقدر طول می کشد؟
A3: از آنجایی که کل واحد در یک پیکربندی مدولار از قبل مونتاژ شده است، برای عملیاتی شدن فقط به بالابر ساده، اتصال الکتریکی و راه اندازی پس از ورود نیاز دارد.
