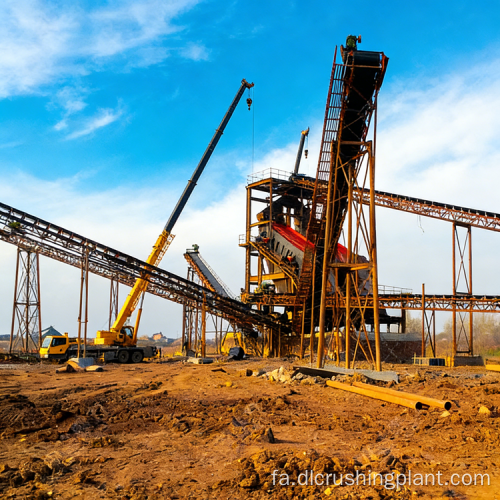

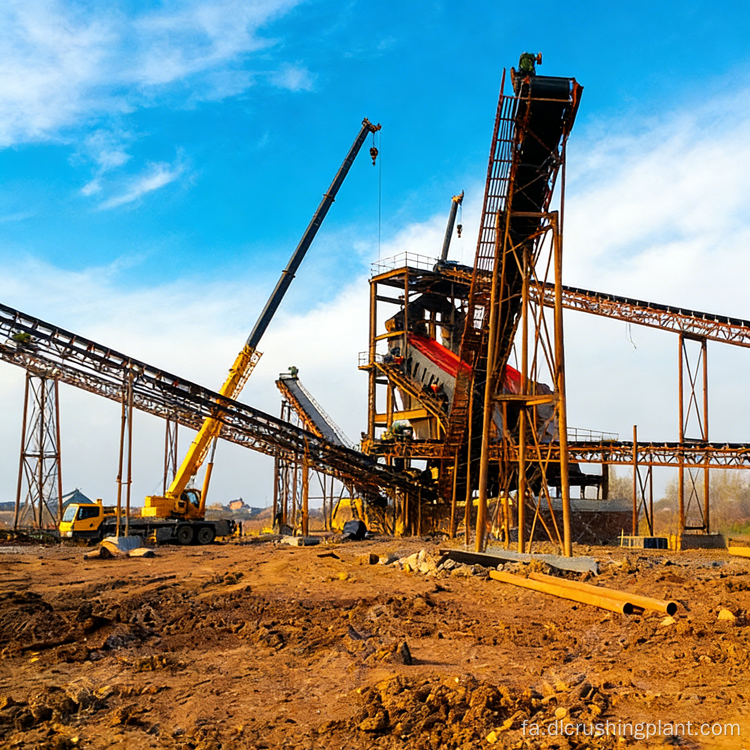

تجهیزات غربالگری خرد کردن مدولار برای سنگ معدن سولفید چسبنده مرطوب تفکیک مس خردکننده هوشمند چند لایه بیش از 95 درصد

مقیاس پروژه: پیکربندی انعطاف پذیر از 80 تا 400 تن در ساعت. سه عملکرد اصلی خرد کردن فک، خرد کردن مخروط و غربالگری با جمع آوری گرد و غبار در سه ماژول با نرخ پیش مونتاژ 95٪ یکپارچه شده است. مناسب برای پروژه های جدید سنگ معدن سولفید، سایت های اجاره ای و عملیات معادن موقت.

سناریوهای کاربردی: برای سنگ معدن های سولفیدی با سختی Mohs 6 تا 8، نوسانات سختی قابل توجه و تمایل به لجن زنی طراحی شده است. مواد خرد شده با اندازه ذرات واجد شرایط مستقیماً به فرآیند شناورسازی بعدی عرضه می شود. به صاحبان معادن مس، پیمانکاران فرآوری مواد معدنی و اپراتورهای پروژه معادن موقت خدمت می کند.

نقاط درد اصلی: سنگ معدن سولفید دارای نوسانات سختی گسترده است و مستعد لجن شدن است که باعث انسداد مکرر در خطوط سنگ شکن سنتی می شود. چرخه های طولانی ساخت و ساز پروژه و کندی کار فونداسیون سایت باعث از بین رفتن پنجره های معدن می شود. دمای بالا، ارتفاع زیاد و پاشش نمک زیاد در مناطق معدنی منجر به خرابی تجهیزات در صورت عدم حفاظت کافی می شود. ظرفیت تولید با پیشرفت استخراج مطابقت ندارد و در نتیجه تجهیزات بیکار یا ظرفیت ناکافی است.

نکات برجسته راه حل: طراحی مدولار با رابط های اتصال سریع استاندارد شده به نرخ پیش مونتاژ 95 درصدی دست می یابد که جوشکاری در محل را حذف می کند، کار در محل را 80 درصد کاهش می دهد و نیاز به ساخت پایه مستقل را از بین می برد. سنگ شکن فکی دارای صفحات دندانی مقاوم در برابر سایش حفره عمیق ساخته شده از مواد Cr25 است که بازده تغذیه را تا 30 درصد با عمر مفید 10000 ساعت افزایش می دهد. سنگ شکن مخروطی مجهز به یک سیستم خرد کردن چند لایه هوشمند است که به طور خودکار نیروی خرد کردن را با توجه به ترکیب سنگ تنظیم می کند و به آزادسازی معدنی مس بیش از 95٪ دست می یابد. دستگاه غربالگری ضد انسداد راندمان غربالگری را در شرایط رطوبت بالا بالای 92 درصد حفظ می کند. جک هیدرولیک با فناوری موقعیت یابی و قفل دو تکنسین را قادر می سازد تا اتصال ماژول را کامل کنند. کل خط از تخلیه تجهیزات تا تولید آزمایشی تنها 48 ساعت طول می کشد که 85 درصد کوتاه تر از خطوط تولید سنتی است. کل دستگاه دارای حفاظت IP65، مناسب برای دماهای تا 50 درجه سانتیگراد، ارتفاعات تا 5000 متر و محیط های نمک پاشی زیاد است.

جریان فرآیند

جریان سنگ معدن برای خرد کردن اولیه وارد سنگ شکن فکی در ماژول یکپارچه می شود. صفحات دندانی مقاوم در برابر سایش حفره عمیق سنگ معدن سولفید را با نوسانات سختی گسترده کنترل می کند و راندمان تغذیه بالایی را ارائه می دهد. محصول خرد شده اولیه برای خرد کردن ثانویه و سوم وارد سنگ شکن مخروطی می شود. سیستم خرد کن لمینت هوشمند، نیروی خرد کردن را در زمان واقعی با توجه به ترکیب سنگ تنظیم می کند، خرد کردن بیش از حد را کاهش می دهد و آزادسازی مواد معدنی مس را بیش از 95٪ تضمین می کند. محصول خرد شده برای طبقه بندی وارد دستگاه غربالگری ضد انسداد می شود و راندمان غربالگری در شرایط رطوبت بالا بالای 92 درصد ثابت می ماند. مواد ناموفق برای خرد کردن مجدد به سنگ شکن مخروطی بازگردانده می شود. محصول واجد شرایط به فرآیند فلوتاسیون ارسال می شود. لوله‌ها و مدارهای بین ماژول‌ها از قبل نصب شده‌اند، با رابط‌های استاندارد که فقط نیاز به اتصال دارند و جوشکاری در محل انجام نمی‌شود. با ابزار نصب جک هیدرولیک، دو تکنسین می‌توانند اتصال را تکمیل کنند و آموزش‌های ویدیویی گام به گام با اسکن یک کد QR در دسترس هستند.

محدوده خدمات EPC

طراحی طرح: ترکیب ماژول ها با توجه به موقعیت سایت معدن، خواص سنگ معدن و ظرفیت هدف تعیین می شود. نقشه های چیدمان و اسناد راهنمای نصب به صورت رایگان ارائه می شود. مرحله طراحی طرح رایگان است.

ساخت تجهیزات: سنگ شکن فکی، سنگ شکن مخروطی و ماژول های غربالگری و جمع آوری گرد و غبار با لوله ها و مدارهای از پیش نصب شده در کارخانه از قبل مونتاژ شده اند. تست اتصال قبل از تحویل، با نرخ پیش مونتاژ 95٪ تکمیل می شود.

نصب و راه اندازی: جک هیدرولیک با ابزار موقعیت یابی و قفل ارائه شده است. دو تکنسین می توانند اتصال ماژول را کامل کنند. کل خط از تخلیه تا تولید آزمایشی 48 ساعت طول می کشد. راهنمای نصب بصری سه بعدی همراه با آموزش اپراتور ارائه شده است.

واگذاری عملیات و نگهداری: طراحی حفاظتی IP65 الزامات نگهداری را کاهش می دهد. نظارت بر عملکرد از راه دور پشتیبانی می شود. قطعات سایش در طولانی مدت عرضه می شود. هنگامی که ظرفیت نیاز به تغییر دارد، ماژول های کمکی را می توان برای گسترش اضافه یا حذف کرد.

داده های موردی پروژه

مورد پروژه: یک پروژه معدنی موقت برای یک معدن مس در استان هاوت کاتانگا، جمهوری دموکراتیک کنگو. سنگ معدن مس سولفیدی است که مستعد لجن شدن است. این سایت با یک برنامه فشرده اجاره شد که نیاز به ساخت و راه اندازی سریع داشت. سه ماژول یکپارچه سنگ شکن فکی، سنگ شکن مخروطی و غربالگری با جمع آوری گرد و غبار با نصب اتصال سریع بدون فونداسیون پذیرفته شد.

ظرفیت دیتا: ظرفیت طراحی شده 300 تن در ساعت. کل خط از ورود تجهیزات تا تولید آزمایشی 48 ساعت طول کشید. راندمان غربالگری بالای 92 درصد ثابت ماند. نرخ صلاحیت اندازه ذرات محصول نهایی از 98٪ فراتر رفت. آزادسازی مواد معدنی مس از 95 درصد فراتر رفت و خوراک واجد شرایط پایدار را برای شناورسازی فراهم کرد.

بازخورد مشتری: "ما تولید آزمایشی را در عرض دو روز پس از رسیدن تجهیزات شروع کردیم و خط سنگ معدن سولفید چسبنده ما را بدون انسداد دائمی کنترل می کند. طراحی مدولار باعث شد پایه بتنی ما حفظ شود و ظرفیت کاملاً با سرعت استخراج فعلی ما مطابقت دارد."

سوالات متداول

س: این خط برای چه نوع سنگ معدن مناسب است؟
پاسخ: برای سنگ معدن سولفیدی با سختی Mohs 6 تا 8، نوسانات سختی گسترده و تمایل به لجن زنی مناسب است. صفحات دندانی مقاوم در برابر سایش حفره عمیق سنگ شکن فکی و سنگ شکن مخروطی هوشمند به طور خاص برای این نوع سنگ معدن طراحی شده اند.

س: آیا کار پایه واقعاً مورد نیاز نیست؟
A: طراحی قاب یکپارچه نیاز به ساخت پایه مستقل را از بین می برد. برای سایت‌های اجاره‌ای و پروژه‌های موقت، تجهیزات را می‌توان مستقیماً روی زمین قرار داد و تا 70٪ در هزینه‌های بازسازی سایت صرفه‌جویی کرد.

س: نصب چقدر طول می کشد؟
A: با جک هیدرولیک و ابزار قفل موقعیت یابی، دو تکنسین اتصال ماژول را کامل می کنند. کل خط از تخلیه تا تولید آزمایشی 48 ساعت طول می کشد که 85 درصد کوتاهتر از خطوط تولید سنتی است.

س: آیا نوسانات سختی بر عملکرد خرد کردن تأثیر می گذارد؟
A: سیستم خرد کردن چند لایه هوشمند سنگ شکن مخروطی نیروی خرد کردن را در زمان واقعی تنظیم می کند. آزادسازی مواد معدنی مس بیش از 95٪ است و نرخ صلاحیت اندازه ذرات محصول نهایی بیش از 98٪ است.

س: آیا شرایط رطوبت بالا باعث مسدود شدن صفحه نمایش می شود؟
A: دستگاه غربالگری ضد انسداد راندمان غربالگری را در شرایط رطوبت بالا بالای 92٪ ثابت نگه می دارد. لجن کشی سنگ معدن سولفید به راحتی باعث انسداد نمی شود.

س: اگر بعداً ظرفیت نیاز به افزایش باشد چه؟
A: ماژول های کمکی را می توان برای گسترش بدون جایگزینی واحدهای خرد کننده هسته اضافه یا حذف کرد. ظرفیت را می توان به طور انعطاف پذیر از 80 تا 400 تن در ساعت تنظیم کرد، با استفاده از تجهیزات بیش از 95٪.

راه حل خود را دریافت کنید

نمونه های سنگ معدن و شرایط سایت را برای یک راه حل پیکربندی مدولار رایگان ارائه دهید. راه اندازی خط تولید را طی 48 ساعت کامل کنید. به بازدید از کارخانه ما برای بازرسی و بحث خوش آمدید.
