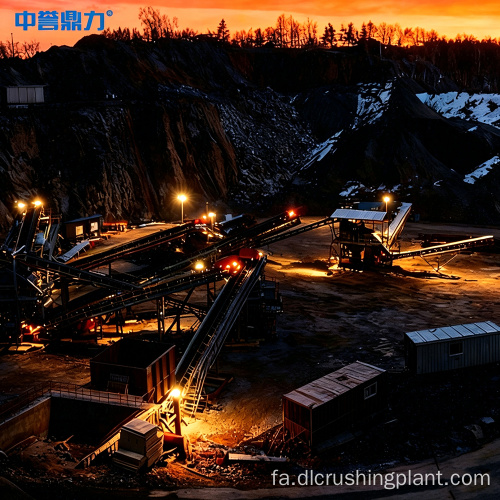

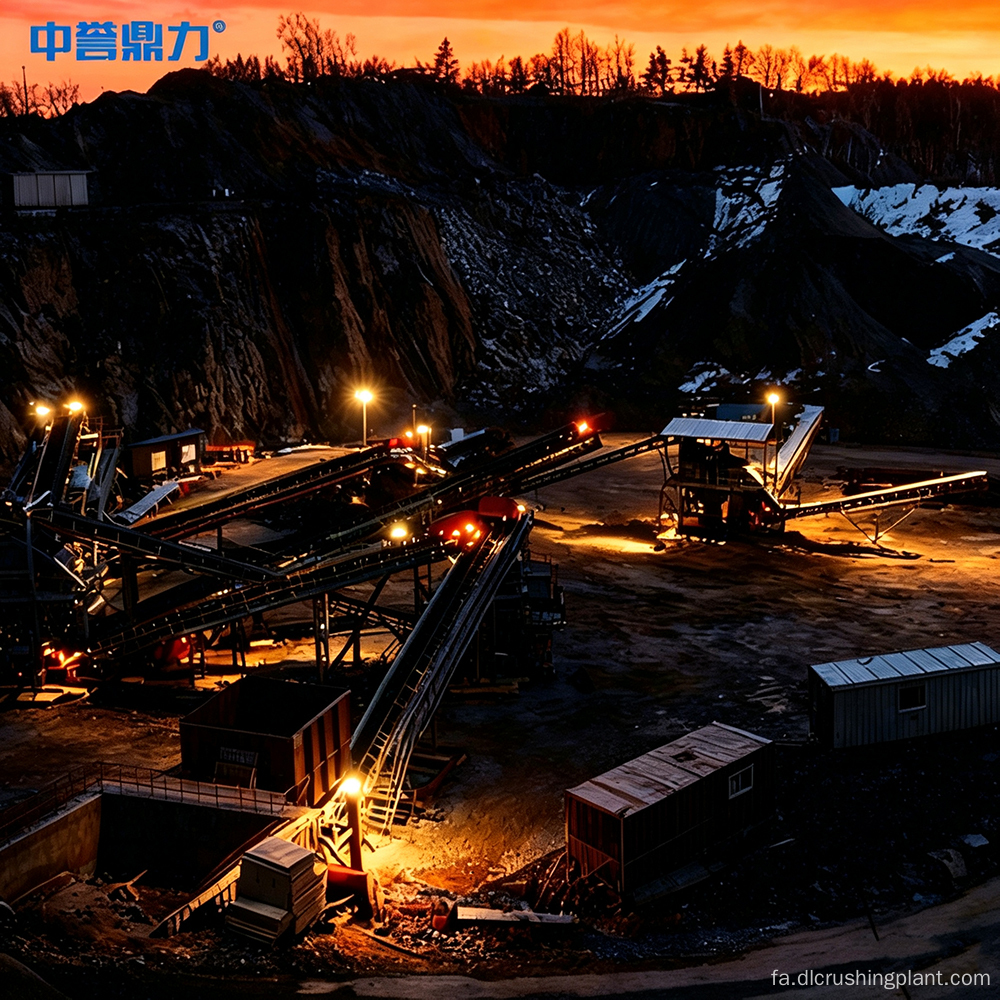

خط تولید فلوتاسیون آسیاب سنگ شکن مس باطله صرفه جویی در مصرف انرژی پشته خشک پروژه EPC کلید در دست

دستگاه فلوتاسیون مس پیکربندی سنگ زنی سنگ زنی کارخانه 2000 تن در روز

بررسی اجمالی پروژه

مقیاس پروژه: سفارشی از 200 تا 2000 تن در روز، که کل فرآیند استخراج، پردازش مواد معدنی و پشتیبانی کمکی را پوشش می دهد. هر دو حالت معدن روباز و زیرزمینی دارای پیکربندی تجهیزات مربوطه هستند که پروژه‌ها را از معادن کوچک تا عملیات معدنی بزرگ تطبیق می‌دهند.

سناریوهای کاربردی: طراحی شده برای سنگ معدن مس با عیار پایین با محتوای مس از 0.3٪ تا 2٪، قادر به پردازش سنگ معدن سولفید، سنگ معدن اکسید، و سنگ معدن مخلوط. خدمت به صاحبان معادن، کارخانه های فرآوری مواد معدنی، شرکت های سرمایه گذاری معدن، و پیمانکاران بین المللی مهندسی معدن.

نقاط اصلی درد: ذوب مستقیم سنگ معدن مس با عیار پایین غیراقتصادی است و برای ارتقا نیاز به بهره برداری دارد. تهیه جداگانه تجهیزات معدن و پردازش منجر به عدم تطابق رابط و تقسیم مسئولیت نامشخص می شود. شرایط ضعیف تامین برق و آب در سایت‌های معدن، با پیکربندی نامناسب سیستم کمکی که از عملکرد کامل خط جلوگیری می‌کند. باطله ها و تصفیه فاضلاب که استانداردها را برآورده نمی کنند، پذیرش محیط زیست را مسدود می کنند.

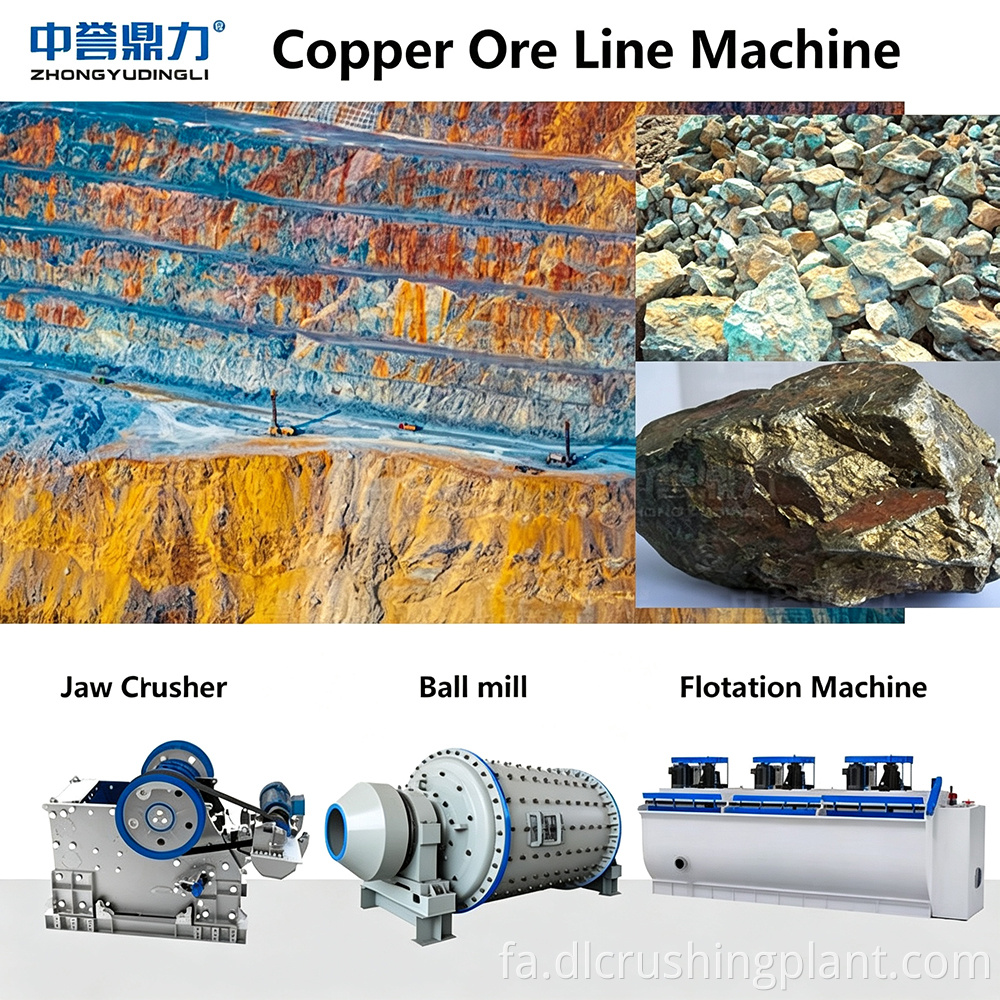

نکات برجسته راه حل: بخش معدن مجهز به مته های سوراخ، بیل های هیدرولیک، و کامیون های معدن برای عملیات روباز، و سردر، LHD و بالابرهای معدن برای عملیات زیرزمینی، انتخاب شده با توجه به شرایط بدنه سنگ معدن. بخش فرآوری مواد معدنی خود کل فرآیند خرد کردن، آسیاب کردن، شناورسازی و آبگیری را تولید می کند. تجهیزات هسته ای مجهز به موتورهای کارآمد انرژی، در مقایسه با تجهیزات معمولی بین 15 تا 20 درصد در مصرف برق صرفه جویی می کنند. آبگیری پرس فیلتر باطله به اضافه بازیافت ته نشینی فاضلاب، مطابق با استانداردهای زیست محیطی بین المللی CE و ISO14001. قطعات سایش ساخته شده از فولاد منگنز بالا و آلیاژ مقاوم در برابر سایش، با عمر مفید 30٪ افزایش یافته است. خدمات یک توقف از نظر سنجی سایت و طراحی چیدمان سه بعدی تا نصب و آموزش با 12 ماه گارانتی کامل دستگاه.

جریان فرآیند

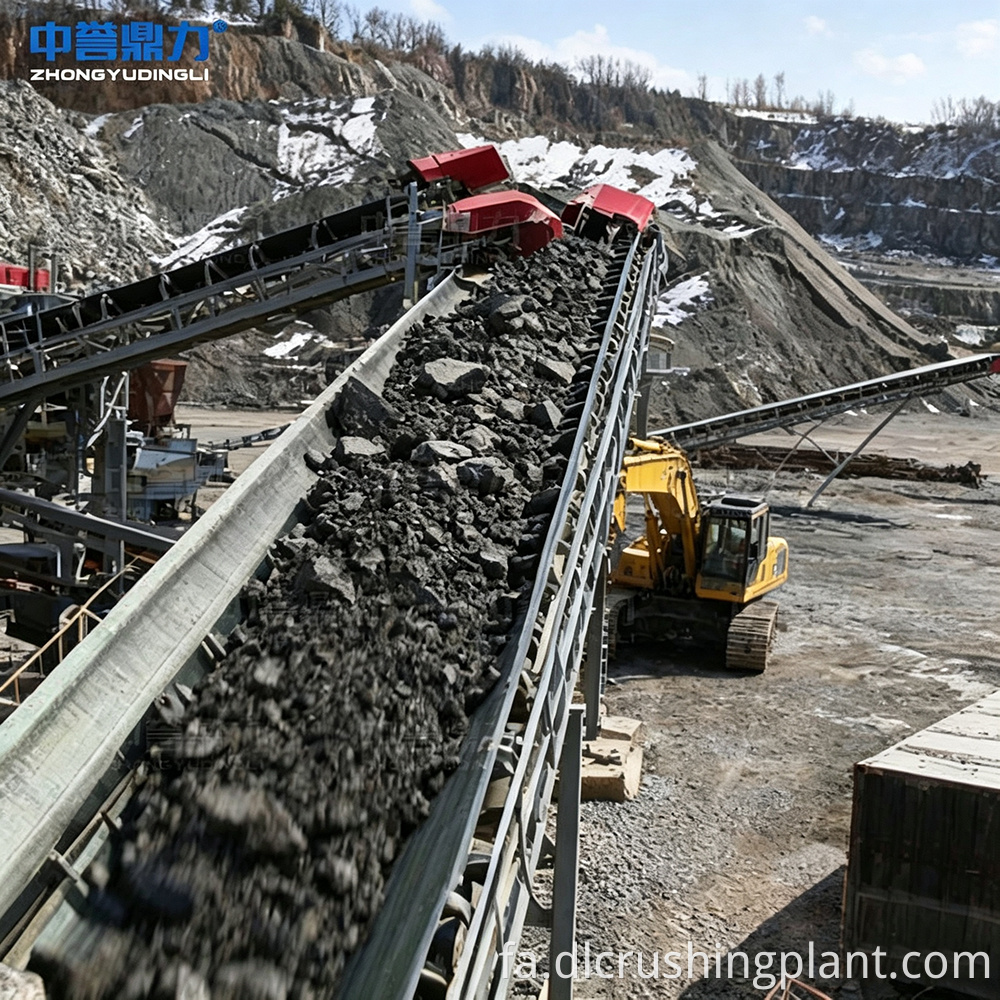

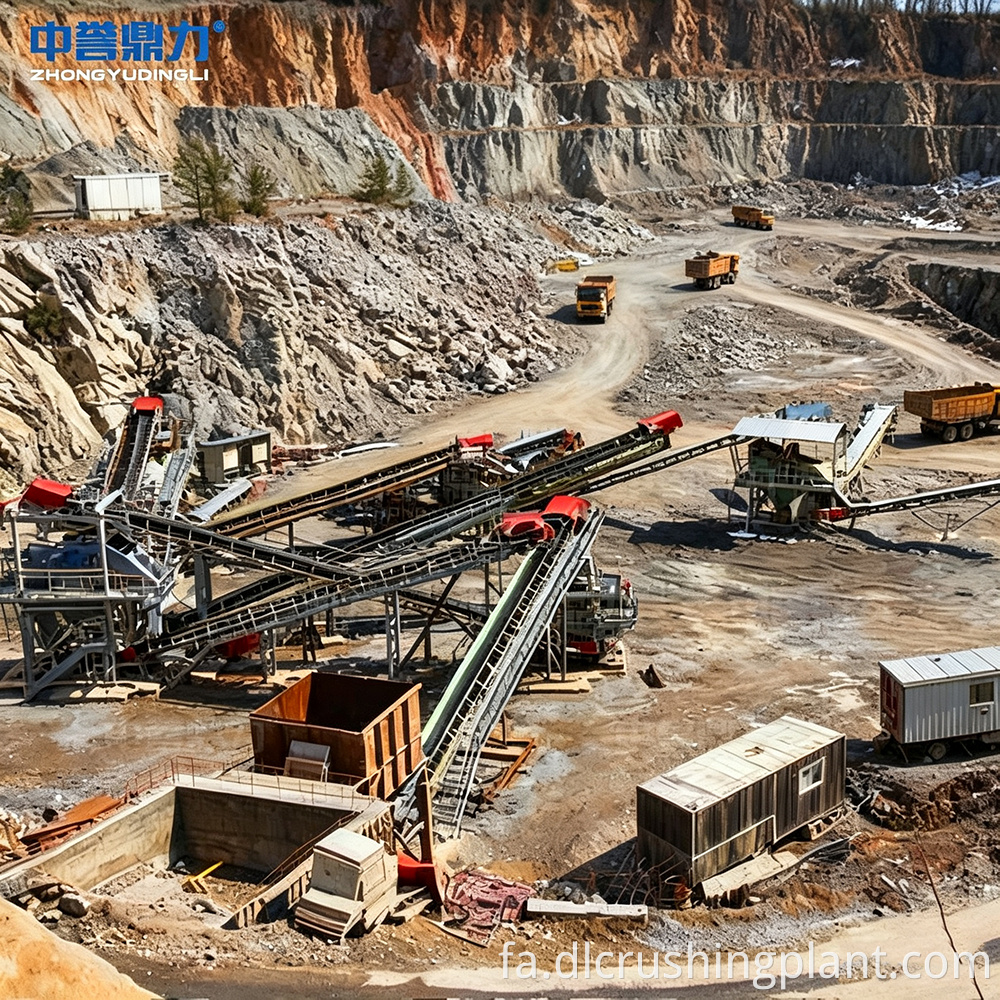

بخش ماینینگ بر اساس روش استخراج پیکربندی شده است. معدن روباز برای حفاری و انفجار از مته های حفره ای با قطر حفاری 110 تا 150 میلی متر، بیل مکانیکی هیدرولیک با لودرهای 3 متر مکعبی برای بارگیری و کامیون های معدن 70 تن برای حمل و نقل استفاده می کند. در معدن زیرزمینی از سردر برای حفاری استفاده می‌شود، با دو دستگاه حفاری بوم برای حفاری، LHD برای بارگیری، لوکوموتیوهای معدن الکتریکی برای حمل و نقل و بالابرهای معدن برای بلند کردن عمودی با ظرفیت 10 تا 15 تن. Run of سنگ معدن وارد بخش فرآوری مواد معدنی می شود. خرد کردن و آسیاب کردن سنگ معدن را به ظرافت فلوتاسیون کاهش می دهد. سنگ معدن سولفید تحت فلوتاسیون ترجیحی مستقیم قرار می گیرد. کانه های اکسیدی قبل از فلوتاسیون تحت عملیات پیش تصفیه سولفیداسیون قرار می گیرند. سنگ معدن مخلوط در مراحل پردازش می شود. محصول کف فلوتاسیون کنسانتره مس است که پس از آبگیری انباشته و حمل می شود. باطله ها با فیلتر پرس برای انباشته شدن خشک آبگیری می شوند. فاضلاب برای تصفیه وارد حوضچه های ته نشینی می شود و به طور کامل به چرخه فرآیند باز می گردد. سیستم های کمکی شامل تسمه نقاله، پمپ های گریز از مرکز برای تامین آب، ترانسفورماتور برای توزیع برق و تجهیزات حفاظت از محیط زیست هستند که با توجه به شرایط منطقه معدن سفارشی شده اند.

محدوده خدمات EPC

طرح طرح: بررسی رایگان سایت و آزمایش نمونه سنگ معدن، راه حل های سفارشی با توجه به خواص سنگ معدن و اهداف تولید روزانه، با طرح های طرح بندی سه بعدی و برآوردهای سرمایه گذاری ارائه شده است. مرحله طراحی طرح رایگان است.

ساخت تجهیزات: پشتیبانی کامل از فرآیند برای استخراج معدن، خرد کردن، آسیاب، شناورسازی، آبگیری، تصفیه پسماندها و تجهیزات کمکی تامین برق و آب. قطعات ساخته شده از فولاد منگنز بالا و آلیاژ مقاوم در برابر سایش را بپوشید، با کیفیت هر دستگاه قبل از تحویل بررسی شود.

نصب و راه اندازی: مسئول لجستیک حمل و نقل بین المللی دریایی و هوایی و پشتیبانی ترخیص کالا از گمرک است. مهندسین راهنمایی نصب در محل، راه اندازی دستگاه و سیستم واحد، تنظیم طرح معرف فلوتاسیون با توجه به نمونه های سنگ معدن، و آموزش همزمان اپراتورها و پرسنل تعمیر و نگهداری را ارائه می دهند.

واگذاری عملیات و تعمیر و نگهداری: 12 ماه گارانتی کل دستگاه، مشاوره فنی 24 ساعته، تحویل قطعات یدکی متداول در عرض 7 روز، تامین طولانی مدت قطعات سایش، و بازدیدهای منظم برای کمک به بهینه سازی پارامترهای فرآیند.

داده های موردی پروژه

پرونده پروژه: پروژه استخراج و فرآوری معدن مس در سونورا، مکزیک. بدنه سنگ معدن سولفیدی با محتوای تقریباً 0.8 درصد مس، با استفاده از معدن روباز است. مشتری نیاز به ساخت و ساز کلی از معدن تا پردازش داشت. یک خط تولید جدید با ظرفیت 1200 تن در روز ساخته شد که با تجهیزات معدن روباز به علاوه فرآیند خرد کردن، آسیاب و شناورسازی، با فیلتر پرس باطله و سیستم بازیافت فاضلاب پیکربندی شده است.

داده های ظرفیت: عملکرد پایدار در 1200 تن در روز. عیار کنسانتره مس 28%. پیکربندی موتور کارآمد 18٪ در مصرف برق در مقایسه با تجهیزات اصلی مشتری صرفه جویی می کند. انباشته شدن خشک باطله و بازیافت فاضلاب در اولین تلاش بازرسی محیطی را پشت سر گذاشت.

بازخورد مشتری: "کل پروژه از استخراج روباز تا خروجی کنسانتره به صورت یک سیستم اجرا می شود و بازیابی اهداف ما را برآورده می کند. فیلتر پرس باطله و بازیافت آب بازرسی زیست محیطی را پشت سر گذاشتند و تیم از ما در راه اندازی حمایت کردند."

سوالات متداول

س: کمترین درجه مسی که تجهیزات شما می توانند پردازش کنند چیست؟

A: فرآیندهای بالغ برای سنگ معدن با محتوای مس از 0.3٪ تا 2٪ در دسترس هستند. لطفا ابتدا نمونه های سنگ معدن را برای آزمایش های غنی سازی ارسال کنید. عیار کنسانتره به طور کلی به 20٪ تا 35٪ می رسد، مطابق با استانداردهای کارخانه ذوب.

س: تفاوت بین پیکربندی معدن روباز و زیرزمینی چیست؟

A: روباز از مته های سوراخ، بیل مکانیکی هیدرولیک و کامیون های معدن استفاده می کند. Underground از سردر، LHD و بالابرهای مین استفاده می کند. انتخاب بر اساس عمق بدنه سنگ معدن و روش استخراج، با طراحی رابط یکپارچه بین استخراج و فرآوری است.

س: محدوده ظرفیت چقدر است؟

A: سفارشی از 200 تا 2000 تن در روز. مدل‌ها و مقادیر تجهیزات با توجه به اهداف تولید روزانه تنظیم می‌شوند، با تنظیمات موجود برای راه‌اندازی‌های کوچک معدن و توسعه‌های بزرگ معدن.

س: آیا تجهیزات برق زیادی مصرف می کنند؟

A: تجهیزات هسته مانند سنگ شکن مخروطی و ماشین های شناور مجهز به موتورهای کارآمد هستند که 15٪ تا 20٪ در مصرف برق نسبت به تجهیزات معمولی صرفه جویی می کنند. ترانسفورماتورها با توجه به ولتاژ معدن سفارشی می شوند، با راه حل های موجود برای مناطقی با منبع تغذیه ضعیف.

س: باطله ها و فاضلاب ها چگونه مدیریت می شوند؟

پاسخ: باطله ها توسط فیلتر پرس برای انباشته شدن خشک آبگیری می شوند. فاضلاب برای تصفیه وارد حوضچه های ته نشین شده و به طور کامل بازیافت می شود. این پیکربندی با استانداردهای CE و ISO14001 مطابقت دارد و از پذیرش محیطی اطمینان حاصل می کند.

س: خدمات پس از فروش چگونه تضمین می شود؟

پاسخ: 12 ماه گارانتی کل دستگاه، مشاوره فنی 24 ساعته، تحویل قطعات یدکی متداول در 7 روز، راهنمایی نصب در محل و آموزش پرسنل توسط مهندسان، و تامین طولانی مدت قطعات سایش.

راه حل خود را دریافت کنید

نمونه های سنگ معدن و ظرفیت مورد نیاز را ارائه دهید. نظرسنجی سایت و تست های بهره مندی رایگان ارائه می شود. تحویل یکپارچه استخراج و پردازش کلید در دست ارائه شده است. به بازدید از کارخانه ما برای بازرسی و بحث خوش آمدید.
