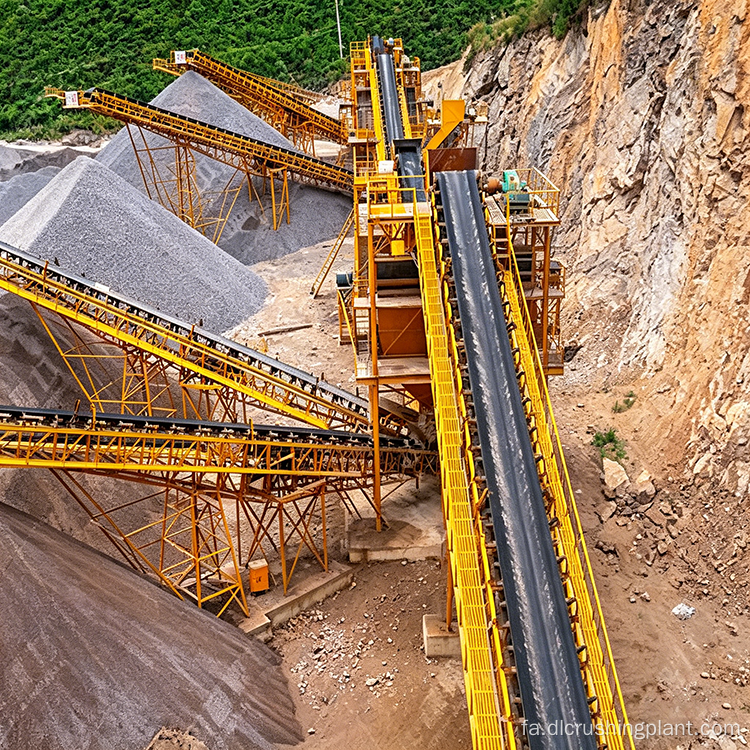

کارخانه فرآوری سنگ آهن خرد کردن سنگ زنی جداسازی مغناطیسی بازیافت آب بیش از 80 درصد دارای گواهینامه سبز

تجهیزات استخراج سنگ آهن کوچک 200 تن در روز خط تولید تحویل سریع

بررسی اجمالی پروژه

مقیاس پروژه: سفارشی سازی انعطاف پذیر از 200 تا 3000 تن در روز، تشکیل راه حلی سیستماتیک از استخراج، خرد کردن، آسیاب، جداسازی مغناطیسی یا شناورسازی، آبگیری کنسانتره تا مدیریت باطله. تنظیمات برای معادن کوچک تا شرکت های بزرگ سنگ آهن موجود است.

سناریوهای کاربردی: طراحی شده برای سنگ معدن کم عیار آهن با محتوای آهن از 15٪ تا 40٪، پوشش مگنتیت، هماتیت، لیمونیت، و سایر انواع سنگ. به معدنکاران جهانی سنگ آهن خدمت می کند و کنسانتره آهن تولید شده مستقیماً به کارخانه های فولاد عرضه می شود.

نقاط اصلی درد: ذوب مستقیم سنگ آهن با عیار پایین غیراقتصادی است و برای داشتن ارزش بازار نیاز به ارتقای محتوای آهن به بالای 60 درصد دارد. هماتیت دارای خاصیت مغناطیسی ضعیفی است و یک فرآیند جداسازی مغناطیسی واحد نمی تواند به نرخ بازیابی رضایت بخشی دست یابد. فرآوری مواد معدنی حجم زیادی از آب را مصرف می کند و ساخت کارخانه را در مناطق کم آب دشوار می کند. مقررات انتشار گرد و غبار سختگیرانه است.

نکات برجسته راه حل: نرخ بازیابی مگنتیت 85٪ تا 92٪، نرخ بازیابی هماتیت 75٪ تا 85٪، عیار کنسانتره 60٪ تا 68٪، مطابق با استانداردهای کارخانه فولاد. فناوری جداسازی مغناطیسی پیشرفته بین 15 تا 22 درصد در مصرف برق صرفه جویی می کند. سیستم کنترل خودکار PLC راندمان عملیاتی را تا 30٪ بهبود می بخشد. قطعات سایش از فولاد Mn18Cr2 و Mn22 استفاده می کنند که عمر مفید را بین 25٪ تا 40٪ افزایش می دهد. انباشته شدن خشک باطله ها همراه با خطوط لوله آب برگشتی، نرخ بازیافت آب را بالای 80 درصد به دست می آورد. فیلترهای کیسه ای به همراه اسکرابرهای مرطوب در حذف گرد و غبار دو مرحله ای به میزان حذف PM2.5 بالای 99 درصد می رسند. کل خط دارای گواهینامه CE، ISO9001 و ISO14001 است. زمان تحویل برای خطوط کوچک 30 تا 60 روز و برای خطوط بزرگ 70 تا 100 روز است.

جریان فرآیند

جریان سنگ معدن از محل معدن وارد بخش خردایش می شود، جایی که خرد کردن دو مرحله ای با غربالگری مدار بسته، اندازه خوراک آسیاب را کنترل می کند و پایه را برای خرد کردن بیشتر و آسیاب کمتر می گذارد. در بخش آسیاب، آسیاب گلوله ای با تجهیزات طبقه بندی در مدار بسته عمل می کند تا به ظرافت مورد نیاز برای جداسازی مغناطیسی یا شناورسازی دست یابد. بخش جداسازی با توجه به خواص سنگ معدن سفارشی می شود: مگنتیت از یک فرآیند جداسازی مغناطیسی دائمی با دور ریختن باطله های مغناطیسی با شدت کم و تمیز کردن چند مرحله ای پیروی می کند. هماتیت و لیمونیت، با مغناطیس ضعیف، از جداسازی مغناطیسی با شدت بالا با گرادیان بالا استفاده می کنند، با شناورسازی یا شناورسازی معکوس در صورت نیاز برای ارتقاء درجه اضافه می شود. دوغاب کنسانتره برای آبگیری وارد غلیظ شدن و فیلتراسیون می شود. پس از اینکه رطوبت مورد نیاز را برآورده کرد، کنسانتره آهن برای حمل و نقل ذخیره می شود. باطله ها از طریق سیستم انباشته خشک فیلتر فشرده می شوند و سرباره خشک ذخیره می شود. آب برگشتی برای بازیافت به مخزن آب مرتفع بازگردانده می شود. سیستم های کمکی با توجه به شرایط منطقه استخراج پیکربندی می شوند: تسمه های ضد شعله برای نقاله ها در مناطق با دمای بالا، ترانسفورماتورهای سازگار با ولتاژهای 380 ولت، 660 ولت و 1140 ولت و جمع کننده های غبار نصب شده در تمام نقاط خرد کردن، غربالگری و انتقال.

محدوده خدمات EPC

طرح طرح: آزمایش‌های استخراج سنگ معدن برای تعیین ظرافت آسیاب و فرآیند جداسازی انجام می‌شود. مدل‌های تجهیزات با توجه به ظرفیت هدف، با نقشه‌های طرح کلی، برآوردهای سرمایه‌گذاری و برنامه‌های تحویل ارائه شده، پیکربندی می‌شوند. مرحله طراحی طرح رایگان است.

ساخت تجهیزات: تمام تجهیزات برای خرد کردن، سنگ زنی، جداسازی مغناطیسی، شناورسازی، آبگیری، انباشته شدن خشک باطله ها، و منبع تغذیه، جمع آوری گرد و غبار و سیستم های کمکی، خود تولید می شوند. قطعات سایش از مواد فولادی منگنز استفاده می کنند. هر دستگاه قبل از تحویل با مواد آزمایش می شود.

نصب و راه اندازی: تیم های نصب در محل ساخت و ساز را انجام می دهند و مسئول تست تک ماشینی و راه اندازی سیستم هستند. شدت میدان جداکننده مغناطیسی و ظرافت آسیاب بر اساس نمونه های سنگ معدن تنظیم می شود. کنسانتره واجد شرایط قبل از تحویل با آموزش همزمان اپراتورها و پرسنل تعمیر و نگهداری تولید می شود.

واگذاری عملیات و تعمیر و نگهداری: قطعات سایش استاندارد در طولانی مدت عرضه می شوند. سیستم PLC از نظارت از راه دور و هشدار اولیه خطا پشتیبانی می کند. مهندسان بازدیدهای منظمی انجام می دهند و در بهینه سازی پارامترهای جداسازی در زمانی که خواص سنگ در نوسان است، کمک می کنند.

داده های موردی پروژه

Project Case: یک پروژه فرآوری سنگ آهن در استان کیپ شمالی آفریقای جنوبی. سنگ معدن هماتیت با تقریباً 40 درصد آهن است. مشتری برای تامین کارخانه فولاد به کنسانتره آهن با عیار بالا نیاز داشت. یک خط تولید جدید با ظرفیت 1500 تن در روز، با اتخاذ فرآیند ترکیبی جداسازی مغناطیسی با شدت بالا و شناورسازی معکوس، با سیستم‌های انباشته خشک و آب برگشتی باطله ساخته شد.

داده های ظرفیت: عملکرد پایدار در 1500 تن در روز. عیار کنسانتره آهن 64 درصد است. میزان بازیابی تقریباً 80٪ است. نرخ بازیافت آب بیش از 80 درصد است. انتشار گرد و غبار مطابق با استانداردها است. زمان تحویل 90 روز بود.

بازخورد مشتریان: "این خط سنگ معدن هماتیت ما را از حدود 40 درصد آهن به 64 درصد کنسانتره که نیازهای کارخانه فولاد را برآورده می کند ارتقا داد. سیستم بازیافت آب به خوبی کار می کند و تحویل طبق برنامه انجام شد."

سوالات متداول

س: کمترین میزان آهنی که تجهیزات شما می توانند پردازش کنند چیست؟

A: فرآیندهای بالغ برای سنگ معدن کم عیار با محتوای آهن از 15٪ تا 40٪ در دسترس هستند. مگنتیت، هماتیت و لیمونیت با جریان های فرآیند جداگانه طراحی شده اند. لطفا ابتدا نمونه های سنگ معدن را برای آزمایش ارسال کنید تا طرح بر اساس داده ها مشخص شود.

س: چه میزان بازیابی و درجه کنسانتره را می توان به دست آورد؟

A: نرخ بازیابی مگنتیت 85٪ تا 92٪، نرخ بازیابی هماتیت 75٪ تا 85٪، و عیار کنسانتره 60٪ تا 68٪ است، مطابق با استانداردهای خرید کارخانه فولاد. نتایج خاص منوط به نتایج آزمایش هستند.

س: محدوده ظرفیت و زمان تحویل چقدر است؟

A: سفارشی از 200 تا 3000 تن در روز. خطوط کوچک بین 30 تا 60 روز و خطوط بزرگ 70 تا 100 روز با تحویل کامل خط در دست تحویل می شوند.

س: هماتیت دارای خاصیت مغناطیسی ضعیفی است. عملکرد جداسازی چگونه تضمین می شود؟

A: هماتیت از جداسازی مغناطیسی با شدت بالا با گرادیان بالا پیروی می کند، با فلوتاسیون معکوس در صورت نیاز برای بهبود درجه اضافه می شود. این فرآیند در مراحل با توجه به ویژگی های انتشار سنگ معدن طراحی شده است، نه صرفاً کپی کردن فرآیندهای مگنتیت.

س: آیا می توان در مناطق کم آب کارخانه ساخت؟

A: انباشته شدن خشک باطله ها همراه با خطوط لوله آب برگشتی، نرخ بازیافت آب را بالای 80 درصد با آرایش کم آب شیرین به دست می آورد. تنظیمات صرفه جویی در مصرف آب برای مناطق معدنی خشک موجود است.

س: آیا گرد و غبار و استانداردهای زیست محیطی می توانند از بازرسی عبور کنند؟

پاسخ: فیلترهای کیسه ای به همراه اسکرابرهای مرطوب در پیکربندی دو مرحله ای، میزان حذف PM2.5 را بالای 99 درصد می دهند. انباشته شدن خشک باطله ها حوضچه های باطله مرطوب را حذف می کند و از پذیرش ارزیابی زیست محیطی اطمینان حاصل می کند.

اکنون راه حل رایگان و نقل قول خود را دریافت کنید

نمونه های سنگ معدن و ظرفیت مورد نیاز را ارائه دهید. تست های بهره مندی رایگان و طراحی فرآیند ارائه می شود. تحویل کامل خط در دست ارائه شده است. به بازدید از کارخانه ما برای بازرسی و بحث خوش آمدید.
