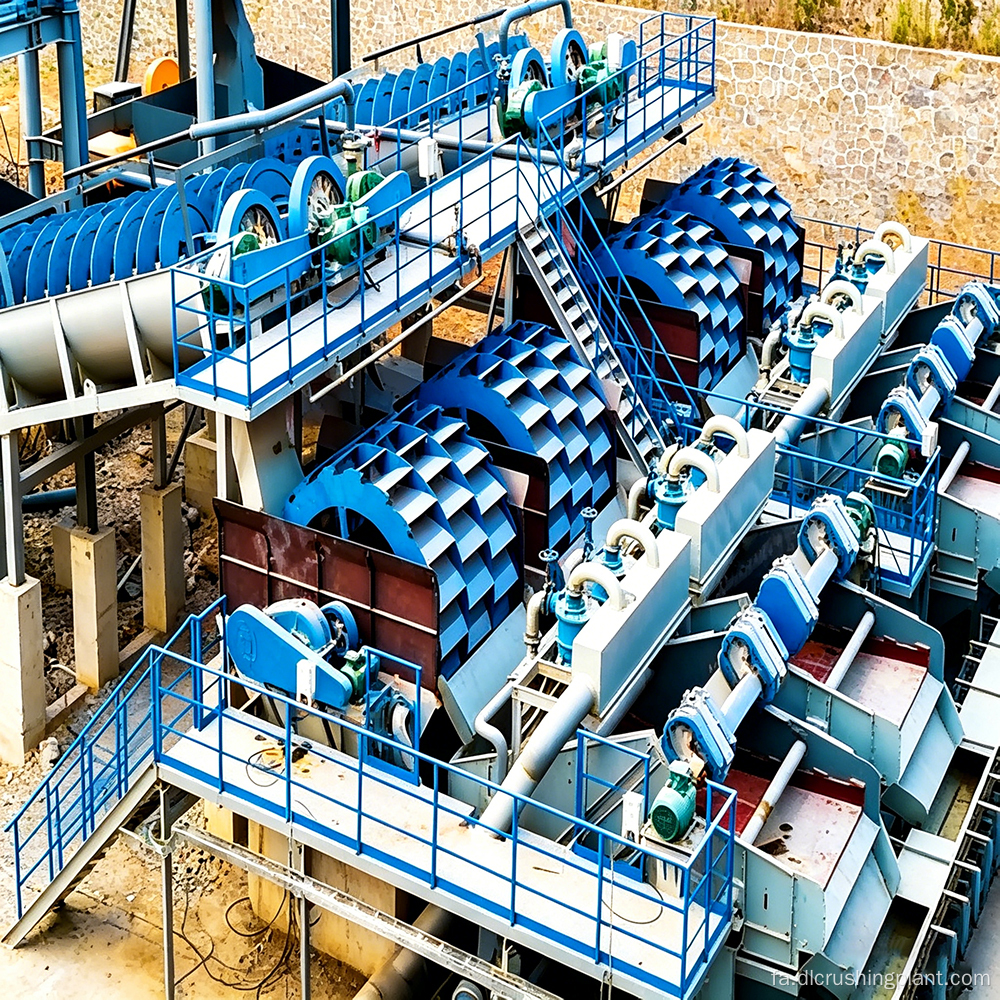

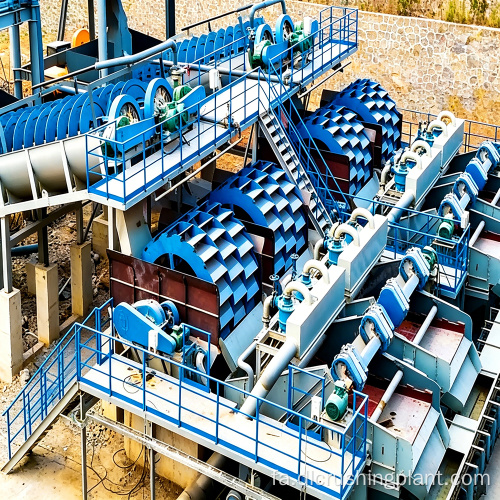

کارخانه فرآوری سنگ مس برای مناطق معدنی مرطوب باطله با انباشته خشک محلول تایید شده تخلیه صفر

محلول سفارشی پردازش مس مخلوط فلوتاسیون با اکسید سولفید مس

بررسی اجمالی پروژه

مقیاس پروژه: سفارشی سازی انعطاف پذیر از 200 تا 2000 تن در روز، تشکیل یک سیستم مدار بسته از اکتشاف معدن، عملیات خرد کردن معدن، آسیاب ریز، شناورسازی، آبگیری کنسانتره تا تصفیه باطله. تنظیمات برای پروژه های مختلف از معادن دستی کوچک تا عملیات معدنکاری در مقیاس صنعتی در دسترس است.

سناریوهای کاربردی: طراحی شده برای سنگ معدن مس با عیار پایین با محتوای مس از 0.3٪ تا 2٪، پوشش کالکوپیریت، بورنیت، مالاکیت، کریزوکولا و کانه های مس مخلوط. به صاحبان معادن مستقل، گروه های معدن، پیمانکاران فرآوری مواد معدنی و کارخانه های ذوب در مناطق معدنی در سراسر آفریقا، آسیای جنوب شرقی، آمریکای جنوبی، خاورمیانه و جاهای دیگر خدمت می کند.

نقاط اصلی درد: ذوب مستقیم سنگ معدن مس با عیار پایین غیراقتصادی است و برای ارتقا نیاز به بهره برداری دارد. کانه های اکسید شده و سولفیدی به طور قابل توجهی از نظر خواص متفاوت هستند و یک فرآیند واحد نمی تواند به نرخ بازیافت رضایت بخشی دست یابد. دماهای بالا، رطوبت و محیط های نمک پاش ساحلی در مناطق معدنی چالش هایی را برای تجهیزات ایجاد می کند. قوانین باطله و تخلیه فاضلاب به طور فزاینده ای سختگیرانه می شوند.

نکات برجسته راه حل: سه مسیر فرآیند بر اساس نوع سنگ سفارشی می شود: سنگ معدن سولفید، سنگ معدن اکسید شده، و سنگ معدن مخلوط. عیار کنسانتره به 25٪ تا 38٪ می رسد، مطابق با استانداردهای خرید کارخانه ذوب. موتورهای کارآمد در مصرف انرژی 18 تا 25 درصد در مقایسه با پیکربندی های معمولی در مصرف برق صرفه جویی می کنند. طراحی پروانه چند لایه ماشین های فلوتاسیون نرخ بازیابی را 3 تا 5 درصد افزایش می دهد. آسترهای سنگ شکن و آسیاب از فولاد Mn13 و Mn18 با عمر مفید 12 تا 18 ماه استفاده می کنند و قطعات یدکی برای تعویض آسان استاندارد شده اند. انباشته شدن خشک باطله ها همراه با بازیافت فاضلاب، دبی صفر را به دست می آورد. کل خط دارای گواهینامه CE، ISO9001 و ISO14001، با انطباق ولتاژ با سیستم های قدرت جهانی است.

جریان فرآیند

کل خط از ورود خوراک معدن به بخش خردایش شروع می شود، جایی که خرد کردن دو مرحله ای جریان سنگ معدن را به اندازه مناسب کاهش می دهد، سپس به بخش ریز آسیاب برای آسیاب و طبقه بندی به ظرافت مورد نیاز برای فلوتاسیون ادامه می دهد. بخش فلوتاسیون مسیرهای مختلفی را با توجه به خواص سنگ دنبال می کند: سنگ معدن سولفیدی تحت فلوتاسیون ترجیحی مستقیم قرار می گیرد، سنگ معدن اکسیده قبل از فلوتاسیون تحت پیش تصفیه سولفیداسیون قرار می گیرد و سنگ معدن مخلوط در مراحل فرآوری می شود. محصول کف فلوتاسیون، یعنی کنسانتره مس، برای غلیظ شدن و فیلتراسیون وارد قسمت آبگیری می شود. پس از اینکه رطوبت مورد نیاز را برآورده کرد، کنسانتره برای حمل و نقل ذخیره می شود. باطله ها برای انباشته شدن خشک وارد فیلتر پرس می شوند. فیلتر و فاضلاب معدن وارد حوضچه ته نشینی می شود و پس از تصفیه، تمام آب بدون تخلیه خارجی به چرخه فرآیند باز می گردد. سیستم های کمکی با توجه به شرایط منطقه استخراج سفارشی می شوند: تسمه نقاله ها مجهز به پوشش های گرد و غبار در مناطق خشک هستند، پمپ های آب و مخازن پوشش های ضد خوردگی در معادن ساحلی دریافت می کنند، ترانسفورماتورها با ولتاژهای متعدد از جمله 110 ولت، 220 ولت، 380 ولت و 660 ولت تطبیق داده می شوند، و موتورها دارای درجه حرارت بالا و درجه حرارت بالا هستند. مناطق

محدوده خدمات EPC

طرح طرح: آزمایش‌های استخراج سنگ ابتدا برای تعیین مسیر فرآیند بر اساس عیار مس و نوع سنگ معدن انجام می‌شود، سپس مدل‌های تجهیزات با توجه به ظرفیت هدف پیکربندی می‌شوند و نقشه‌های طرح کلی و برآوردهای سرمایه‌گذاری ارائه می‌شوند. مرحله طراحی طرح رایگان است.

ساخت تجهیزات: تمام تجهیزات برای خرد کردن، آسیاب کردن، شناورسازی، آبگیری، انباشته شدن خشک باطله ها، و سیستم های کمکی تامین آب و برق، خود ساخت هستند. اجزای اصلی از مواد فولادی منگنز استفاده می کنند. هر دستگاه قبل از تحویل با مواد آزمایش می شود.

واگذاری عملیات و تعمیر و نگهداری: قطعات یدکی استاندارد در طولانی مدت عرضه می شوند. نظارت بر عملکرد از راه دور و هشدار اولیه خطا پشتیبانی می شود. بازدیدهای منظم مهندس برای کمک به بهینه‌سازی طرح‌های معرف و پارامترهای فرآیند زمانی که خواص سنگ معدن تغییر می‌کند، ترتیب داده می‌شود.

داده های موردی پروژه

مورد پروژه: یک پروژه فرآوری سنگ معدن مس در مقیاس متوسط ​​در استان کمربند مس زامبیا. بدنه سنگ معدن مس مخلوط با محتوای تقریباً 1 درصد مس است. کارخانه فرآوری کوچک موجود مشتری نرخ بازیابی پایینی داشت. یک خط تولید جدید با ظرفیت 800 تن در روز ساخته شد که ابتدا از ترکیب سولفید و سپس شناورسازی مرحله‌ای اکسید به همراه انباشته شدن خشک باطله استفاده کرد.

داده های ظرفیت: عملکرد پایدار در 800 تن در روز. عیار کنسانتره مس تقریباً 30 درصد است. میزان بازیابی تقریباً 90٪ است. نرخ بازیافت فاضلاب بالاست. بازرسی محیط زیست در اولین تلاش انجام شد.

بازخورد مشتریان: "این کارخانه سنگ معدن کم عیار ما را به کنسانتره استاندارد کارخانه ذوب ارتقا داد و سیستم تخلیه صفر مورد بازرسی زیست محیطی قرار گرفت. مصرف برق به طور قابل توجهی کمتر از خط قدیمی ما است و آسترها بیش از یک سال عمر می کنند."

سوالات متداول

س: کمترین درجه مسی که تجهیزات شما می توانند پردازش کنند چیست؟

A: فرآیندهای بالغ برای سنگ معدن سولفید، سنگ معدن اکسید شده، و سنگ معدن مخلوط با محتوای مس از 0.3٪ تا 2٪ در دسترس هستند. لطفاً ابتدا نمونه های سنگ معدن را برای آزمایش های غنی سازی ارسال کنید و طرح بر اساس نتایج آزمایش تعیین می شود. ما در مورد شاخص ها وعده های کورکورانه نمی دهیم.

س: چه درجه کنسانتره ای را می توان به دست آورد؟

A: به طور کلی 25٪ تا 38٪، مطابق با استانداردهای خرید کارخانه ذوب. درجه خاص و نرخ بازیابی منوط به نتایج آزمایش بهره‌وری است.

س: آیا این خط برای معادن مقیاس کوچک قابل اجرا است؟

پاسخ: بله، از 200 تن در روز شروع می شود. تنظیمات برای معادن کوچک دستی، معادن متوسط ​​و معادن بزرگ با ظرفیت 200 تا 2000 تن در صورت نیاز موجود است.

س: آیا دمای بالا در آفریقا و رطوبت در آسیای جنوب شرقی بر تجهیزات تأثیر می گذارد؟

A: موتورها و کابینت های کنترل با محافظت برای محیط های با دمای بالا و رطوبت بالا طراحی شده اند. معادن ساحلی پوشش های ضد خوردگی اضافی دریافت می کنند. ترانسفورماتورها با سیستم های ولتاژ جهانی، با پیکربندی های هدفمند برای مناطق استخراج آب و هوای شدید سازگار شده اند.

س: باطله ها و فاضلاب ها چگونه مدیریت می شوند؟

A: باطله ها برای انباشته شدن خشک فیلتر فشرده می شوند. فاضلاب در حوضچه های ته نشینی تصفیه می شود و برای استفاده مجدد به طور کامل بازیافت می شود و به دبی صفر می رسد. این پیکربندی الزامات مقررات محیطی بازارهای اروپا و آمریکا را برآورده می کند.

س: آیا قطعات سایش به راحتی در دسترس هستند؟

پاسخ: آسترهای سنگ شکن و آسیاب از فولاد Mn13 و Mn18 با عمر مفید 12 تا 18 ماه استفاده می کنند. قطعات یدکی برای تعویض آسان استاندارد شده اند و سازنده تامین پایدار طولانی مدت را فراهم می کند.

هم اکنون راه حل رایگان خود را دریافت کنید و نقل قول کنید
نمونه های سنگ معدن و ظرفیت مورد نیاز را ارائه دهید. تست های بهره مندی رایگان و طراحی فرآیند ارائه می شود. تحویل کامل خط در دست ارائه شده است. به بازدید از کارخانه ما برای بازرسی و بحث خوش آمدید.
