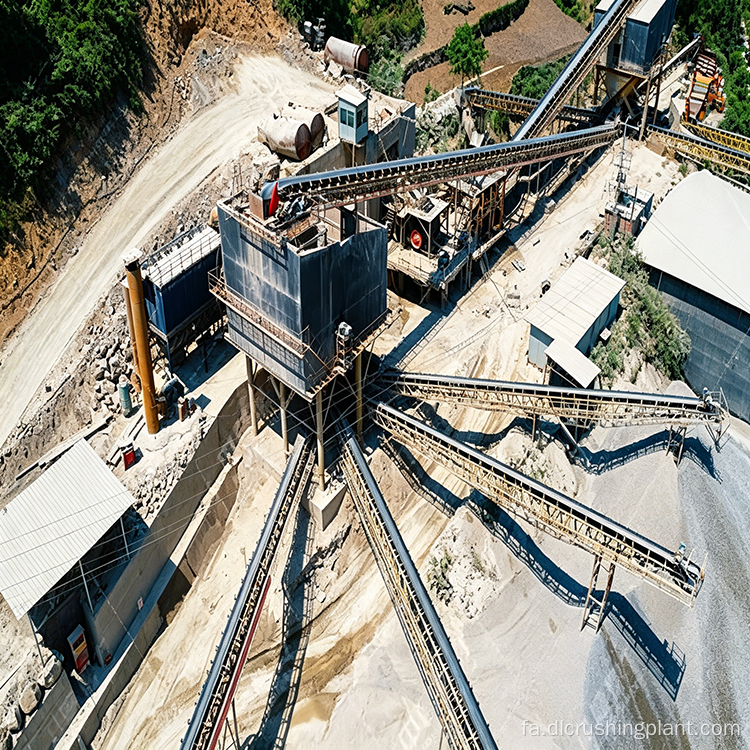

تامین کننده فرآیندهای سفارشی و سیستم های کنترل هوشمند برای خطوط تولید سنگ شکن سنگ مس

برون سپاری کامل از یک خط تولید کامل فرآوری و استخراج سنگ مس

بررسی اجمالی پروژه

این پروژه یک خط تولید خرد کردن کلید در دست برای سنگ مس است که برای کاربردهای پیش تصفیه سنگ معدن مانند کارخانه های فرآوری مواد معدنی و کارخانه های ذوب طراحی شده است. این سنگ معدن شامل سنگ معدن مس سولفیدی، سنگ معدن مس اکسیدی و سنگ معدن مس مخلوط را با سختی سنگ معدن از 3 تا 7 در مقیاس Mohs پردازش می کند. اندازه خوراک در 1500 میلی متر است و اندازه محصول نهایی 10 تا 20 میلی متر است که برای آسیاب و شناورسازی بعدی آماده است.

چالش های رایج شامل سایش سریع تجهیزات به دلیل تغییرات قابل توجه در سختی سنگ معدن، اندازه ذرات خرد کننده ناسازگار که بر راندمان آسیاب تأثیر می گذارد، سنگ زنی بیش از حد که پودر ریز تولید می کند و نرخ بازیابی شناور را کاهش می دهد، و محتوای رسی بالا که باعث گرفتگی صفحه می شود.

این راه حل از یک فرآیند چند مرحله ای استفاده می کند که یک سنگ شکن فکی، یک سنگ شکن مخروطی و یک صفحه ارتعاشی با فرکانس بالا را ترکیب می کند. خرد کردن لایه ای سنگ زنی بیش از حد را کاهش می دهد و غربالگری مدار بسته خروجی پودر ریز را زیر 5 درصد نگه می دارد. آسترهای سایش فولاد با منگنز بالا در برابر ضربه سنگ سخت مقاومت می کنند، در حالی که سیستم کنترل الکترونیکی تشخیص عیب و هشدار اولیه را در زمان واقعی ارائه می دهد. ظرفیت پردازش بین 50 تا 1000 تن در ساعت است و قابل تنظیم است و مصرف انرژی 10 تا 15 درصد کاهش می یابد. می‌توان یک ماشین شن‌شوی چرخ‌دار برای رسیدگی به محتوای خاک رس بالا اضافه کرد و می‌توان از طرح‌بندی سه‌بعدی برای فضاهای محدود استفاده کرد. علاوه بر سنگ مس، این فرآیند برای مواد معدنی سخت مانند مگنتیت، هماتیت و سنگ منگنز مناسب است.

جریان فرآیند

سنگ مس توسط یک فیدر ارتعاشی به یک سنگ شکن فکی سنگین برای خرد کردن اولیه تغذیه می شود و ذرات خروجی در عرض 200 میلی متر تولید می کند. زمانی که میزان خاک رس زیاد باشد، برای جداسازی اولیه، یک صفحه جداکننده در مرحله تغذیه نصب می شود. پس از خرد کردن اولیه، مواد برای خرد کردن ثانویه به سمت یک سنگ شکن مخروطی می روند، جایی که اصل فشرده سازی لایه، خرد شدن بیش از حد را به حداقل می رساند. مواد خرد شده متوسط ​​با استفاده از صفحه ارتعاشی با فرکانس بالا طبقه بندی می شوند. ذرات با اندازه مورد نیاز به توده محصول نهایی ارسال می شوند، در حالی که مواد بزرگ برای خرد کردن مجدد در یک سیستم مدار بسته بازگردانده می شوند. محصول نهایی، با اندازه ذرات 10 تا 20 میلی متر، به فرآیند آسیاب عرضه می شود. کل فرآیند تحت کنترل الکتریکی متمرکز با مکانیسم‌های به هم پیوسته عمل می‌کند که شامل نظارت در زمان واقعی دمای بلبرینگ و بار موتور برای تشخیص خودکار خطا می‌شود. برای انتقال مواد از تسمه های مقاوم در برابر سایش استفاده می شود.

محدوده خدمات EPC

طراحی فرآیند: طراحی فرآیند بر اساس نوع سنگ معدن، سختی، اندازه خوراک، اندازه ذرات هدف و ظرفیت فرآوری انجام می‌شود که منجر به انتخاب تجهیزات، نمودارهای جریان، نمودارهای طرح‌بندی و راه‌حل‌های کنترل الکتریکی می‌شود.

ساخت تجهیزات: این پروژه شامل سنگ شکن های فکی، سنگ شکن های مخروطی، صفحه های ارتعاشی با فرکانس بالا، سیستم های انتقال و جمع آوری غبار و سیستم های کنترل الکتریکی است. قطعات مقاوم در برابر سایش از فولاد با منگنز بالا ساخته شده اند و لیستی از مشخصات مدل و پارامترهای قدرت ارائه شده است.

نصب و راه اندازی: یک تیم فنی برای نظارت بر نصب و راه اندازی، تکمیل آزمایش واحد جداگانه، آزمایش یکپارچه بدون بار، و آزمایش بار به محل سفر می کند تا اطمینان حاصل شود که اندازه ذرات و ظرفیت تولید مطابق با مشخصات است.

مدیریت عملیات و نگهداری: ما آموزش اپراتور، دفترچه راهنمای تعمیر و نگهداری، تامین قطعات یدکی و پشتیبانی فنی از راه دور را ارائه می دهیم. ما همچنین می توانیم مدیریت عملیات و تعمیر و نگهداری طولانی مدت، از جمله بازرسی های منظم را انجام دهیم.

مطالعه موردی پروژه

این پروژه در منطقه آنتوفاگاستا شیلی واقع شده است و شامل ساخت خط تولید سنگ شکن برای تغلیظ سنگ مس می شود. این خط که با ظرفیت 800 تن در ساعت طراحی شده است، عمدتاً سنگ مس سولفیدی را با سنگ معدنی مخلوط به عنوان مکمل پردازش می کند و مواد نهایی با اندازه ذرات کمتر از 15 میلی متر را برای تغذیه در آسیاب های گلوله ای تولید می کند. این خط که در ژوئن 2023 راه اندازی شد، به توان عملیاتی واقعی بیش از 96 درصد از ظرفیت طراحی دست یافت، با نرخ انطباق اندازه ذرات 94 درصد و خروجی پودر ریز زیر 4 درصد. این دستگاه به طور مداوم به مدت 72 ساعت بدون خرابی کار کرد و مصرف انرژی تقریباً 12 درصد کاهش یافت.

بازخورد مشتری: "خط سنگ شکن از نظر توان عملیاتی و یکنواختی محصول از انتظارات ما فراتر رفته است. اصل خرد کردن چند لایه سنگ شکن مخروطی واقعاً در شکل ذرات تفاوت ایجاد می کند و راندمان آسیاب گلوله ای ما به طور قابل توجهی بهبود یافته است. پشتیبانی در محل تیم EPC در طول راه اندازی حرفه ای و کارآمد بود."

سوالات متداول

س: چه انواع سنگ مس را می توان پردازش کرد؟

پاسخ: سنگ معدن مس سولفیدی، سنگ معدن مس اکسیدی و سنگ معدن مس مخلوط، همه با سختی 3 تا 7 در مقیاس Mohs قابل پردازش هستند. پیکربندی محفظه خرد کردن و مشخصات مش صفحه با توجه به نوع سنگ معدن خاص تنظیم می شود.

س: آیا می توان اندازه ذرات محصول نهایی را دقیقاً کنترل کرد؟

A: با تنظیم دهانه تخلیه سنگ شکن مخروطی و انتخاب اندازه های مش صفحه نمایش با فرکانس بالا، اندازه ذرات را می توان در محدوده 10-20 میلی متر کنترل کرد تا نیازهای تغذیه فرآیندهای مختلف سنگ زنی را برآورده کند.

س: سنگ معدن با محتوای رس بالا چگونه باید اداره شود؟

الف: برای جلوگیری از گرفتگی صفحات و تسمه نقاله، در مرحله تغذیه، یک ماشین شن شوی چرخدار یا یک سیستم غربالگری جداکننده را نصب کنید.

س: عمر مفید قطعات سایش چقدر است؟

پاسخ: صفحات و صفحه های لاینر از فولاد با منگنز بالا ساخته شده اند که در مقایسه با مواد استاندارد در شرایط سنگ سخت، عمر مفید را بیش از 30٪ افزایش می دهد. بازرسی و تعویض منظم بر تولید مداوم تأثیر نمی گذارد.

س: محدوده ظرفیت پردازش چیست؟

A: ظرفیت های مختلف از 50 تا 1000 تن متریک در ساعت را می توان سفارشی کرد. مدل‌های تجهیزات و تعداد مراحل فرآیند بر اساس مقیاس معدن پیکربندی می‌شوند و مراحل خرد کردن را می‌توان بعداً برای افزایش ظرفیت تولید اضافه کرد.

س: آیا می توانید نصب در محل را در خارج از کشور ارائه دهید؟

A: بسته EPC شامل راهنمایی نصب در محل، راه اندازی تجهیزات، و آموزش اپراتور در خارج از کشور، و همچنین تامین قطعات یدکی و پشتیبانی فنی از راه دور است.

برای دریافت طرح کلیک کنید

برای کسب اطلاعات در مورد راه حل های طراحی و پیکربندی تجهیزات برای خطوط تولید سنگ شکن سنگ مس، لطفا با تیم مهندسی و فنی ما تماس بگیرید. جزئیات مربوط به نوع سنگ معدن، ظرفیت فرآوری و الزامات اندازه ذرات محصول نهایی را برای دریافت راه حل و قیمت سفارشی ارائه دهید.
