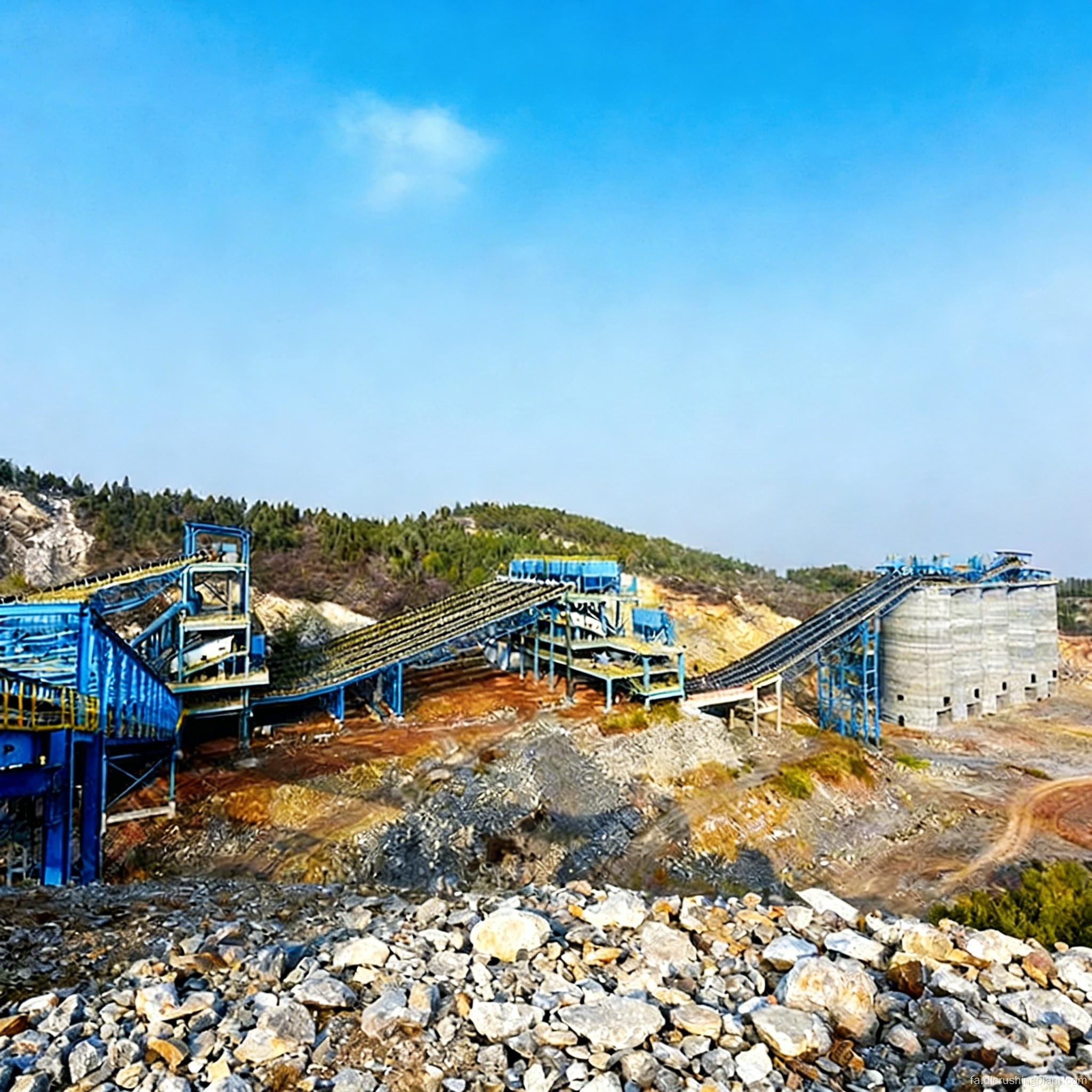

پروژه کلید در دست برای خرد کردن سنگ معدن مس با سختی بالا با ماژول های از پیش یکپارچه و تحویل یک مرحله ای

این خط تولید یک کارخانه سنگ شکن مدولار است که به طور خاص برای سنگ معدن سولفید مس (سختی Mohs 6-8، با محتوای خاک رس بالا و لاغری آسان) طراحی شده است. دارای 95% پیش ادغام کارخانه، عملکردهای هسته (سنگ شکن اولیه فکی، خرد کردن ثانویه سنگ شکن مخروطی، غربالگری و جمع آوری گرد و غبار) در 3 ماژول یکپارچه متراکم شده است. تمام لوله‌ها و سیم‌کشی‌های برق قبل از تحویل از قبل نصب شده‌اند و امکان اتصال در محل و راه‌اندازی را در عرض 48 ساعت برای تولید فوری فراهم می‌کنند. ظرفیت قابل تنظیم از 80 تا 400 تن در ساعت است، مناسب برای پروژه های معدنی موقت، تولید اضطراری و عملیات استخراج سنگ معدن سولفید طولانی مدت.

سناریوهای کاربردی: خرد کردن در حال اجرا برای معادن سولفید مس، پیش تصفیه سنگ معدن اکسید مس، فرآوری سنگ معدنی مرتبط با مس و مولیبدن، و همچنین خرد کردن و غربال کردن سنگ‌های فلزی با سختی مشابه از جمله سنگ معدن طلا و آهن.

نقاط اصلی درد: اولاً، خطوط سنگ شکن سنتی دارای چرخه ساخت طولانی هستند (7-10 روز برای کارهای عمرانی به اضافه نصب)، که راه اندازی معدن را به شدت به تاخیر می اندازد. ثانیاً، معادن مس اغلب در مناطق دورافتاده با شرایط نامناسب محل قرار دارند که ساخت فونداسیون بتنی را دشوار و پرهزینه می کند. سوم، سنگ معدن سولفید مس مستعد رقیق شدن است، به طوری که راندمان غربالگری در شرایط رطوبت بالا به شدت کاهش می یابد و تجهیزات معمولی دچار گرفتگی مکرر می شوند. چهارم، ارتفاع زیاد، تغییرات دما زیاد، و خوردگی اسپری نمک در مناطق معدن، قابلیت اطمینان تجهیزات معمولی را کاهش می دهد.

نکات برجسته راه حل: سه پیشرفت اصلی. اول، طراحی قاب یکپارچه نیاز به پایه های بتنی مستقل را از بین می برد. جک‌های هیدرولیک + فناوری قفل موقعیت‌یابی دو کارگر را قادر می‌سازد تا اتصال ماژول را کامل کنند و کل فرآیند از تخلیه تا تولید آزمایشی تنها 48 ساعت طول می‌کشد – 85 درصد کوتاه‌تر از نصب خط سنتی. دوم، سیستم خرد کردن به طور سفارشی برای سنگ معدن سولفید طراحی شده است - سنگ شکن فکی دارای یک صفحه فکی مقاوم در برابر سایش با محفظه عمیق Cr25 (عمر طراحی 10000 ساعت) با 30٪ راندمان تغذیه بالاتر است. سنگ شکن مخروطی مجهز به یک سیستم خرد کن لمینیت هوشمند است که به طور خودکار نیروی خرد کردن را بر اساس ترکیب سنگ تنظیم می کند و به آزادسازی معدنی مس ≥95٪ می رسد. دستگاه غربالگری ضد گرفتگی یکپارچه راندمان غربالگری را بیش از 92% در شرایط دمای بالا و رطوبت بالا حفظ می کند. سوم، حفاظت دوگانه در برابر خوردگی و گرد و غبار IP65 عملکرد پایدار را در دماهای بالا (≤50 درجه سانتیگراد)، ارتفاعات بالا (≤5000 متر) و محیط های پاشش نمک بالا تضمین می کند. با افزودن یا حذف ماژول های کمکی بدون تعویض واحدهای خرد کن هسته، ظرفیت به صورت انعطاف پذیر از 80-400 تن در ساعت قابل تنظیم است.

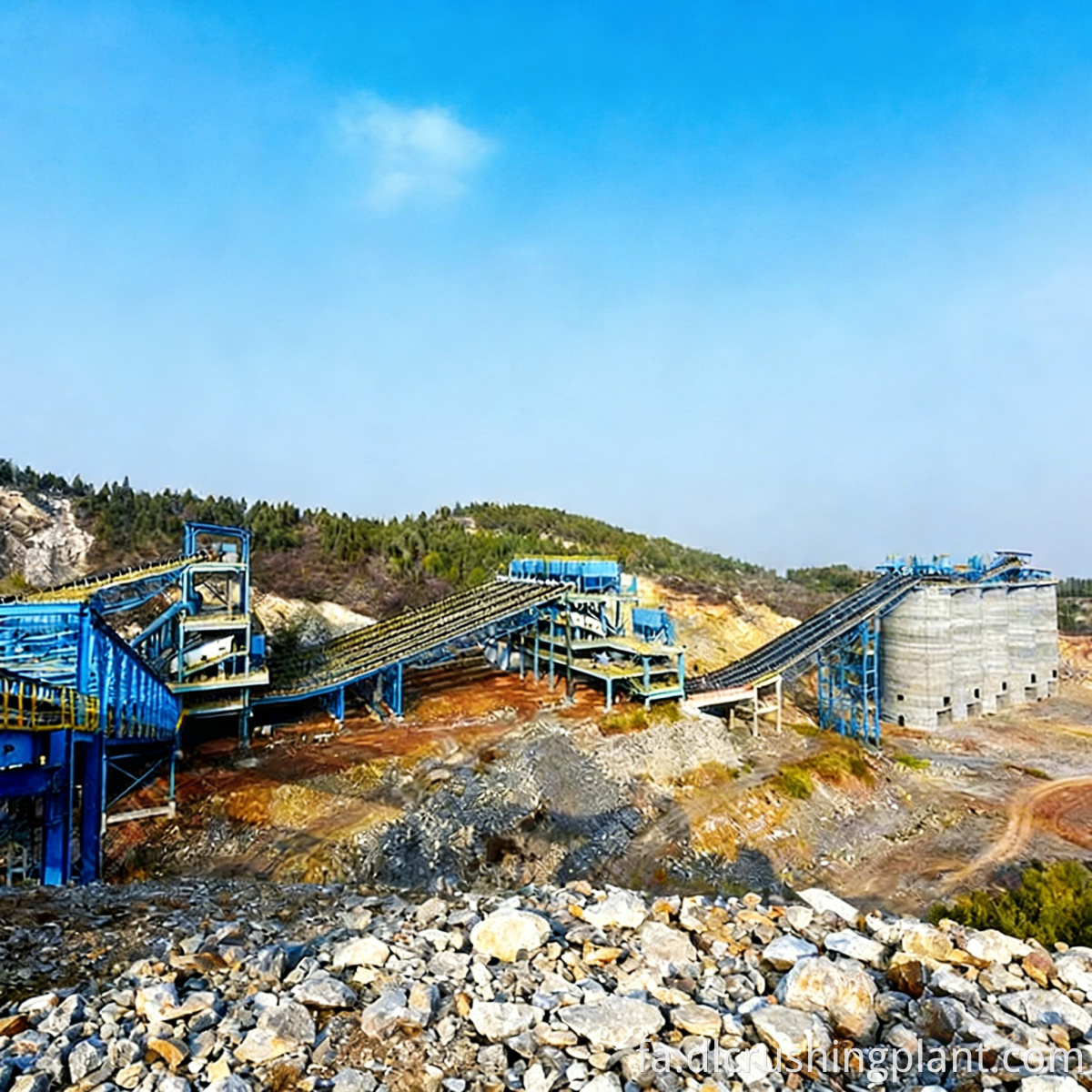

این خط یک مسیر کوتاه را اتخاذ می‌کند: «خرد کردن اولیه سنگ شکن فکی + خرد کردن ثانویه سنگ شکن مخروطی + غربالگری ضد گرفتگی + جمع‌آوری گرد و غبار کاملاً محصور» که به‌طور متوالی در 3 ماژول یکپارچه متصل می‌شوند:

ماژول 1 - ماژول تغذیه و خرد کردن اولیه: جریان سولفید مس (≤750 میلی متر) به طور یکنواخت توسط یک فیدر ارتعاشی وارد سنگ شکن فکی محفظه عمیق می شود. سنگ شکن فکی مجهز به صفحات فکی مقاوم در برابر سایش با آلیاژ کروم بالا Cr25 است که نسبت کاهش بالا و 30 درصد راندمان تغذیه بالاتر نسبت به صفحات معمولی ارائه می‌کند و جریان معدن را به ≤150 میلی‌متر قبل از انتقال تسمه به ماژول خرد کردن ثانویه کاهش می‌دهد.

ماژول 2 - ماژول خرد کردن و غربالگری ثانویه: مواد حاصل از خردایش اولیه وارد سنگ شکن مخروطی لمینیت هوشمند می شود. نیروی خرد کردن به طور تطبیقی ​​بر اساس سختی سنگ معدن و اندازه ذرات در زمان واقعی تنظیم می‌شود و از آزادسازی مواد معدنی مس ≥95% با نرخ‌های بیش از حد خرد شدن پایین اطمینان می‌دهد. مواد خرد شده وارد صفحه ارتعاشی دایره ای ضد گرفتگی یکپارچه می شود، دارای ساختار عرشه صفحه نمایش تخصصی و پارامترهای ارتعاشی برای حفظ راندمان غربالگری > 92% برای سنگ معدن سولفیدی با رطوبت بالا، تخلیه بر اساس الزامات فرآیند. مواد بزرگ به سنگ شکن مخروطی باز می گردند و یک مدار بسته تشکیل می دهند.

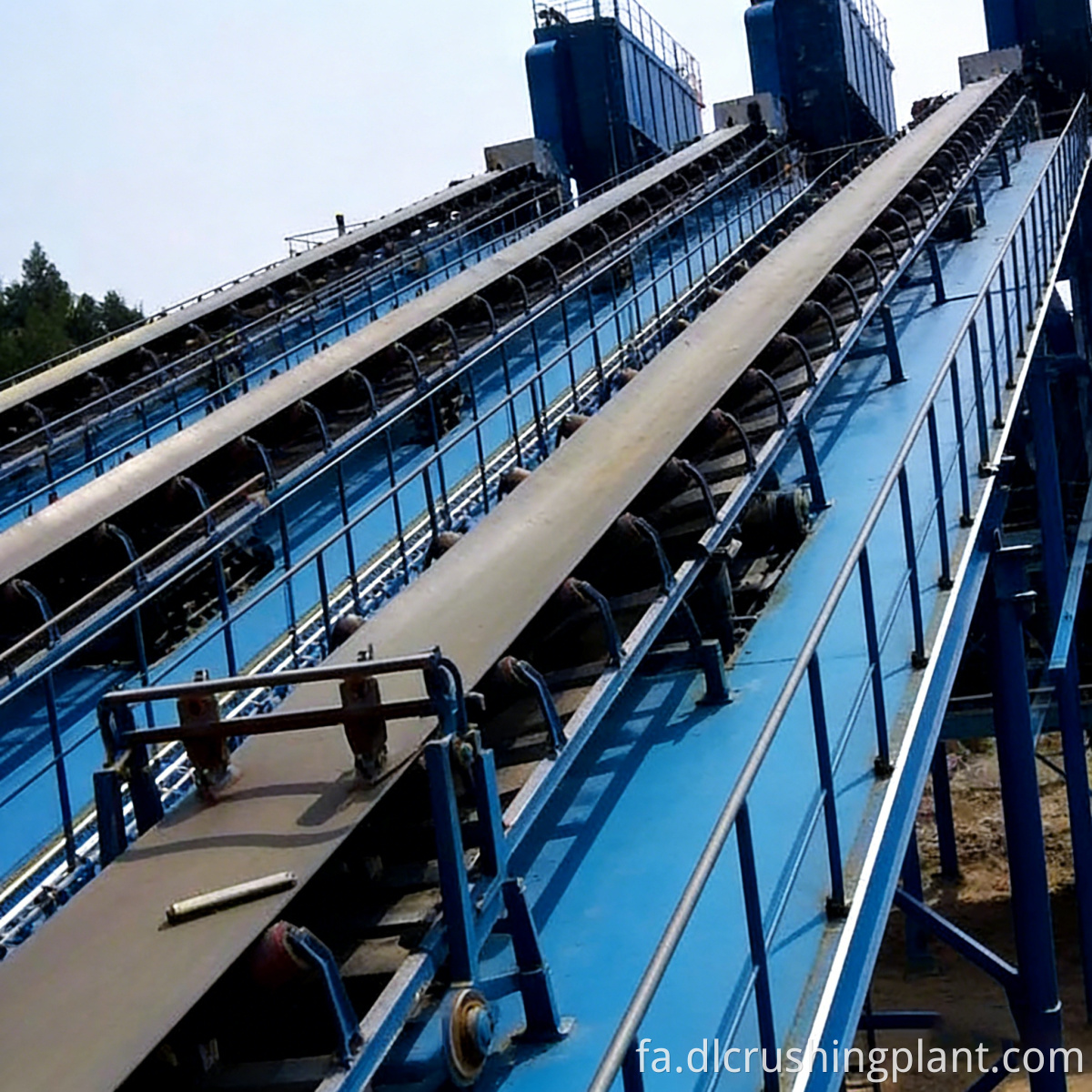

ماژول 3 - ماژول جمع آوری گرد و غبار و ماژول انتقال محصول نهایی: هودهای جمع آوری گرد و غبار + جمع کننده گرد و غبار کیسه ای پالس جت در تمام نقاط تولید گرد و غبار نصب می شوند و پودر ریز جمع آوری شده به عنوان محصول جانبی بازیابی می شود. محصولات تمام شده هر درجه توسط نوار نقاله های مهر و موم شده به سیلوهای ذخیره سازی منتقل می شود. خط کامل مجهز به کنترل متمرکز PLC + نظارت از راه دور است که از هشدارهای شروع / توقف و خطا با یک کلید پشتیبانی می کند.

طراحی طرح: بر اساس عیار سنگ مس، شاخص سختی و سایندگی سنگ معدن، و ارتفاع سایت و شرایط آب و هوایی، ما تنظیمات خط مدولار را سفارشی می کنیم. طرح‌بندی‌های شبیه‌سازی سه‌بعدی کامل و بهینه‌سازی جریان مواد از نمای معدن تا سیلوهای محصول نهایی ارائه شده است.

ساخت تجهیزات: هر سه ماژول یکپارچه و تجهیزات اصلی (سنگ شکن فکی، سنگ شکن مخروطی، صفحه ارتعاشی، جمع کننده گرد و غبار، نوار نقاله) از پیش مونتاژ شده، آزمایش شده و به عنوان واحدهای کامل ارسال می شوند. هر ماژول قبل از تحویل تحت آزمایش یکپارچه سازی سیستم برق و آب قرار می گیرد، همراه با یک سیستم راهنمای نصب بصری سه بعدی (کد QR قابل دسترسی برای آموزش های نصب گام به گام)، که نیازهای مهارت نصب در محل را کاهش می دهد.

نصب و راه اندازی: تحت پیکربندی استاندارد، دو تکنسین با استفاده از ابزارهای تخصصی می توانند اتصال ماژول و راه اندازی یکپارچه را در عرض 48 ساعت تکمیل کنند. تیم مهندسی Zhongyu Dingli می‌تواند راهنمایی در محل یا پشتیبانی فنی ویدیویی از راه دور ارائه دهد و اطمینان حاصل کند که خط ۷۲ ساعت از پذیرش کامل بار می‌گذرد.

برون سپاری عملیات و تعمیر و نگهداری: بسته های O&M اختیاری که تامین مستقیم قطعات یدکی، بازرسی های منظم، تشخیص خطا از راه دور، و خدمات توسعه/ارتقای خط را پوشش می دهد. برنامه های مدیریت کامل قطعات سایش چرخه عمر برای حفظ اثربخشی کلی تجهیزات (OEE) به طور مداوم بالای 85٪ ارائه شده است.

نام پروژه: پروژه سنگ شکن مدولار EPC سولفید مس استان کمربند مس زامبیا

پیشینه پروژه: در منطقه معدن کیتوه در استان کمربند مس زامبیا، مشتری یک شرکت معدنی مس تحت کنترل چین است. سایت معدن در ارتفاع تقریباً 1300 متری با آب و هوای ساوانای گرمسیری، دارای یک فصل بارانی 5 ماهه با رطوبت بسیار بالا (متوسط ​​رطوبت نسبی سالانه بیش از 70٪) است. سنگ معدن سولفید مس دارای سختی Mohs 6-7 با محتوای رس بالا، مستعد لاغری و گرفتگی صفحه است. مشتری نیاز به استقرار سریع یک خط خرد کن برای مطابقت با پیشرفت معدن، با تقاضاهای بسیار بالا در سرعت نصب و سازگاری با محیط داشت.

پیکربندی راه حل: Zhongyu Dingli یک خط سنگ شکن ترکیبی مدولار مخروطی فکی، شامل 1 ماژول خرد کننده اولیه (سنگ شکن فکی محفظه عمیق + تغذیه کننده)، 1 ماژول خرد کردن و غربالگری ثانویه (سنگ شکن مخروطی هوشمند + صفحه ارتعاشی ضد گرفتگی)، و 1 ماژول جمع آوری گرد و غبار 3 ماژول در 3 کامیون تخت با ظرفیت طراحی 250 تن در ساعت به سایت تحویل داده شد.

داده های عملیاتی: 3 ماژول از تخلیه به تولید آزمایشی تنها در 46 ساعت رسیدند و در روز 3 به کار مداوم با بار کامل رسیدند. در طول 6 ماه تولید مداوم فصل بارانی، دستگاه غربالگری ضد گرفتگی زمان خرابی مرتبط با گرفتگی صفر را تجربه کرد، با راندمان غربالگری به طور مداوم بالای 93%. صفحات فکی سنگ شکن فکی Cr25 پس از 10 ماه کارکرد تنها تقریباً 30 درصد سایش را نشان دادند. آزادسازی مواد معدنی مس سنگ شکن مخروطی بالای 96 درصد باقی ماند و بازیابی فلوتاسیون پایین دست تقریباً 8 درصد نسبت به سنگ معدن خریداری شده قبلی بهبود یافت. پوشش های ضد خوردگی بیرونی تجهیزات بدون زنگ زدگی در شرایط پاشش نمک بالا دست نخورده باقی ماندند.

بازخورد مشتری: "راه حل مدولار Zhongyu Dingli درک ما از خطوط خرد کردن را کاملاً تغییر داده است. از ورود تجهیزات تا خروجی مواد فقط 2 روز طول کشید - سرعت نصب بسیار فراتر از انتظارات ما بود. عملکرد تولید در شرایط رطوبت بالا در فصل بارانی فوق‌العاده پایدار بود. فناوری سنگ شکن مخروطی ورقه‌ای لایه‌سازی Zhongyu در حال حاضر به طور قابل‌توجهی تصمیم گرفته‌ایم که فناوری خرد کردن ورقه‌ای Zhongyu را به طور قابل‌توجهی بهبود بخشیده‌ایم. دینگلی."

Q1: آیا کل سرمایه گذاری برای یک خط مدولار بیشتر از یک خط سنتی است؟

پاسخ: در حالی که قیمت واحد تجهیزات خط مدولار کمی بالاتر از راه حل های سنتی است، حذف ساخت فونداسیون بتنی، کار نصب و هزینه های مدیریت سایت - همراه با 85٪ زمان راه اندازی کوتاه تر - کل سرمایه گذاری را 15٪ -20٪ با گردش سرمایه سریعتر کاهش می دهد.

Q2: آیا ظرفیت خط ثابت است؟ بعدا میشه گسترش داد؟

A: ظرفیت طراحی خط به طور انعطاف پذیر از 80-400 تن در ساعت قابل تنظیم است. پیکربندی‌های اولیه با ظرفیت کمتر می‌توانند سیستم فرآوری سنگ مس کارآمد سرمایه‌گذاری را کنترل کنند، با گسترش بعدی با افزودن ماژول‌های کمکی (غربال‌گری، انتقال، جمع‌آوری غبار) بدون جایگزینی واحدهای خرد کردن هسته - سرمایه‌گذاری توسعه به مراتب کمتر از ساخت یک خط جدید است.

Q3: آیا می توان خط مدولار را به یک سایت معدن جدید منتقل کرد؟

ج: بله. این یکی از مزایای اصلی طراحی مدولار است. این خط را می توان جدا کرد، با کامیون های تخت به یک سایت جدید منتقل کرد و دوباره برای تولید وصل کرد و استفاده از ارزش باقیمانده تجهیزات را به حداکثر رساند - ایده آل برای عملیات استخراج متوالی چند سایت.

Q4: آیا این خط می تواند سنگ معدن اکسید مس یا سایر سنگ های فلزی را پردازش کند؟

ج: بله. محلول سنگ شکن فکی + سنگ شکن مخروطی برای انواع سنگ های فلزی (مس، آهن، طلا، سرب روی، مولیبدن و غیره) با سختی Mohs 5-8 مناسب است. واحد خرد کردن سنگ مس یکپارچه تعویض مواد فقط به تنظیم دقیق پارامترهای سنگ شکن مخروطی و روزنه های صفحه نیاز دارد - بدون تعویض تجهیزات اصلی.

Q5: آیا Zhongyu Dingli دارای قابلیت های خدمات محلی در آفریقا است؟

پاسخ: این شرکت دارای دفاتر منطقه ای و انبارهای قطعات یدکی در کیتوه، زامبیا و لوبومباشی، DRC، با تیم های فنی مقیم چین و زامبیا است که تحویل قطعات یدکی را ظرف 48 ساعت و خدمات مهندسی در محل را طی 72 ساعت ارائه می دهد. فناوری پیشرفته خرد کردن سنگ معدن مس بیش از 15 خط مدولار در سراسر مناطق معدنی آفریقا تحویل داده شده است.
