Applicable Industry: Construction Works, Energy &Amp; Mining
Video Factory Inspection: Provided
Mechanical Test Report: Provided
Core Component Warranty Period: 1.5 Years
Core Components: Motor, Engine
Warranty Period: 1.5 Years
Core Selling Point: Long Service Life
توانایی تأمین و اطلاع...
حمل و نقل: Ocean
محل منبع: چین
گواهی: ISO9001/ISO14001/ISO45001/CE
بندر: qingdao
نوع پرداخت: L/C,T/T,D/P
اینکوترم: FOB,CFR,CIF,EXW,FAS,FCA
Packaging & Delivery
فروش واحد:
Set/Sets

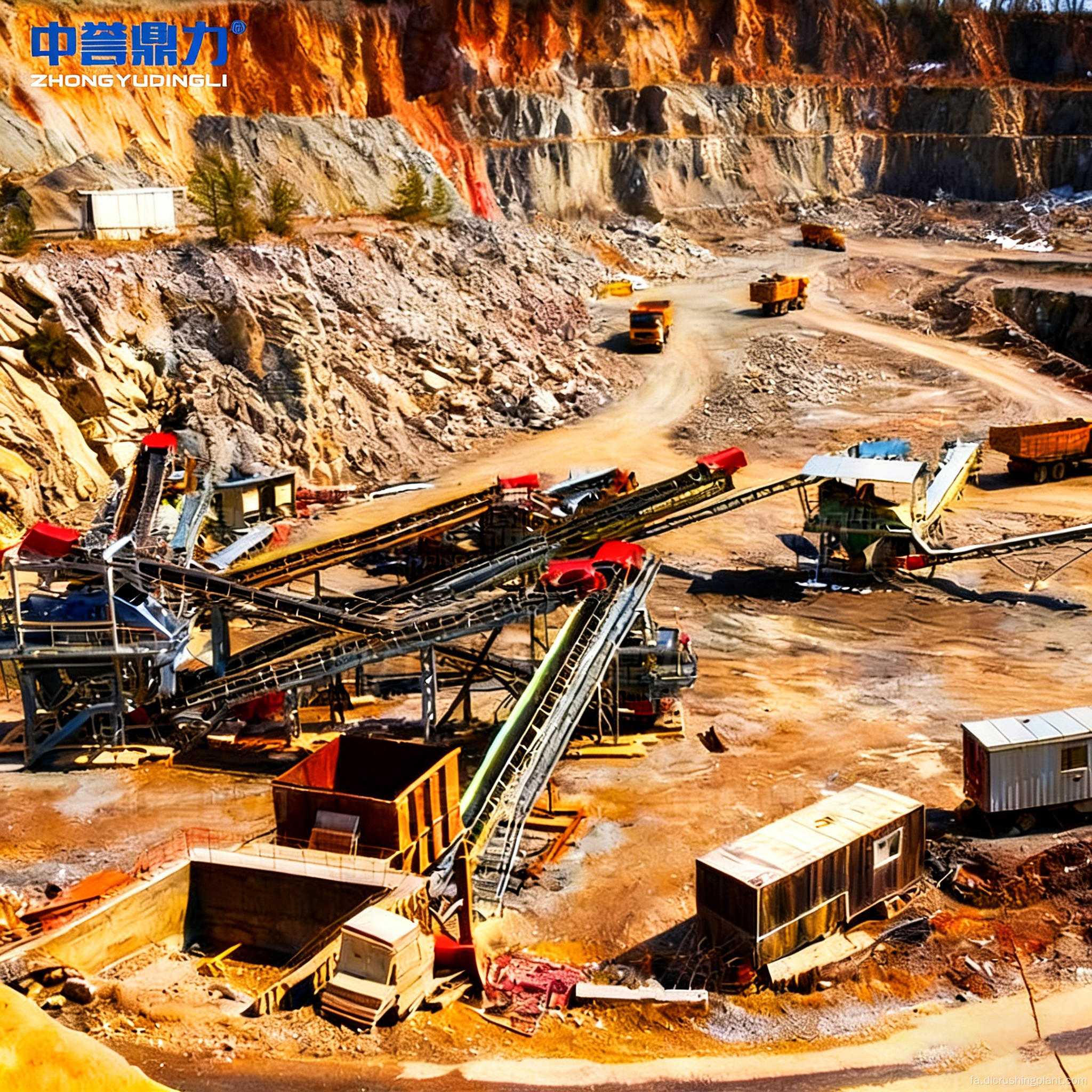

راهکاری جامع برای فرآیند کامل استخراج دو حالته روباز و زیرزمینی و بهرهبرداری از سنگ مس
نمای کلی پروژه خط فرآوری سنگ معدن مس:
این راه حل نیازهای ساخت و ساز با زنجیره کامل معادن مس با عیار پایین (محتوای مس: 0.3-2٪) - از معدن تا تولید کنسانتره - را برطرف می کند و سنگ معدن مس سولفیدی و اکسیدی را پوشش می دهد. و برای استخراج معادن روباز و زیرزمینی مناسب است. پرداختن به چالشهای کلیدی - مانند هزینههای هماهنگی بالا مرتبط با خرید غیرمتمرکز تجهیزات استخراج و بهرهبرداری، راندمان کم بازیافت مس از سنگ معدن کم عیار، پایداری ضعیف تجهیزات در شرایط آب و هوایی شدید، و فشار برای اطمینان از دفع باطلههای منطبق - این راهحل یک بسته کامل EPC را فراهم میکند که شامل بارگیری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، حفاری، ریزگردها و چالشهای کلیدی است. سنگ زنی، فلوتاسیون، آبگیری کنسانتره و تصفیه باطله. ویژگی های کلیدی این راه حل عبارتند از: دو گزینه پیکربندی معدن - یک بسته معدنی روباز (دکل حفاری پایین سوراخ + بیل مکانیکی هیدرولیک 1.6 متر مکعبی + کامیون معدن 70 متری) و یک بسته معدنی زیرزمینی (ماشین حفاری تونل + ماشین حفاری سنگ دو بازویی + ماشین حفاری سنگ دو بازویی) - به عنوان ماشین حفاری سنگ معدن مورد نیاز. یک ترانسفورماتور 1250 کیلوولت آمپر و تابلوهای توزیع برق با طراحی سفارشی برای اطمینان از تامین برق پایدار به سایت معدن. یک فیلتر پرس باطله و یک حوضچه ته نشینی 500 متر مکعبی برای دستیابی به جداسازی جامد از مایع و تخلیه سازگار. عیار کنسانتره مس هدف 20-35٪؛ و موتورهای کم مصرف IE3 که مصرف انرژی را 18 تا 25 درصد کاهش می دهند.
جریان فرآیند خط پردازش سنگ معدن مس:

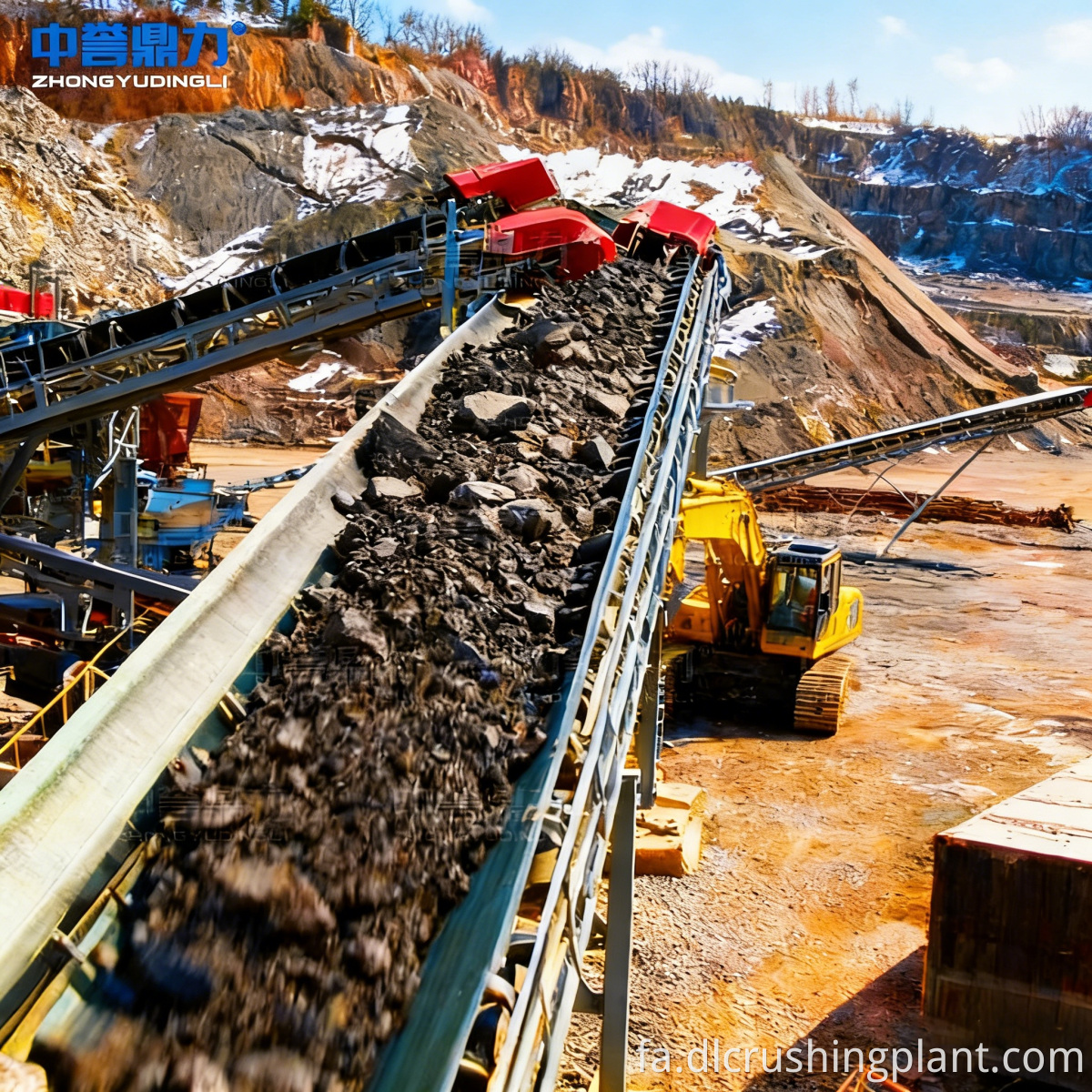

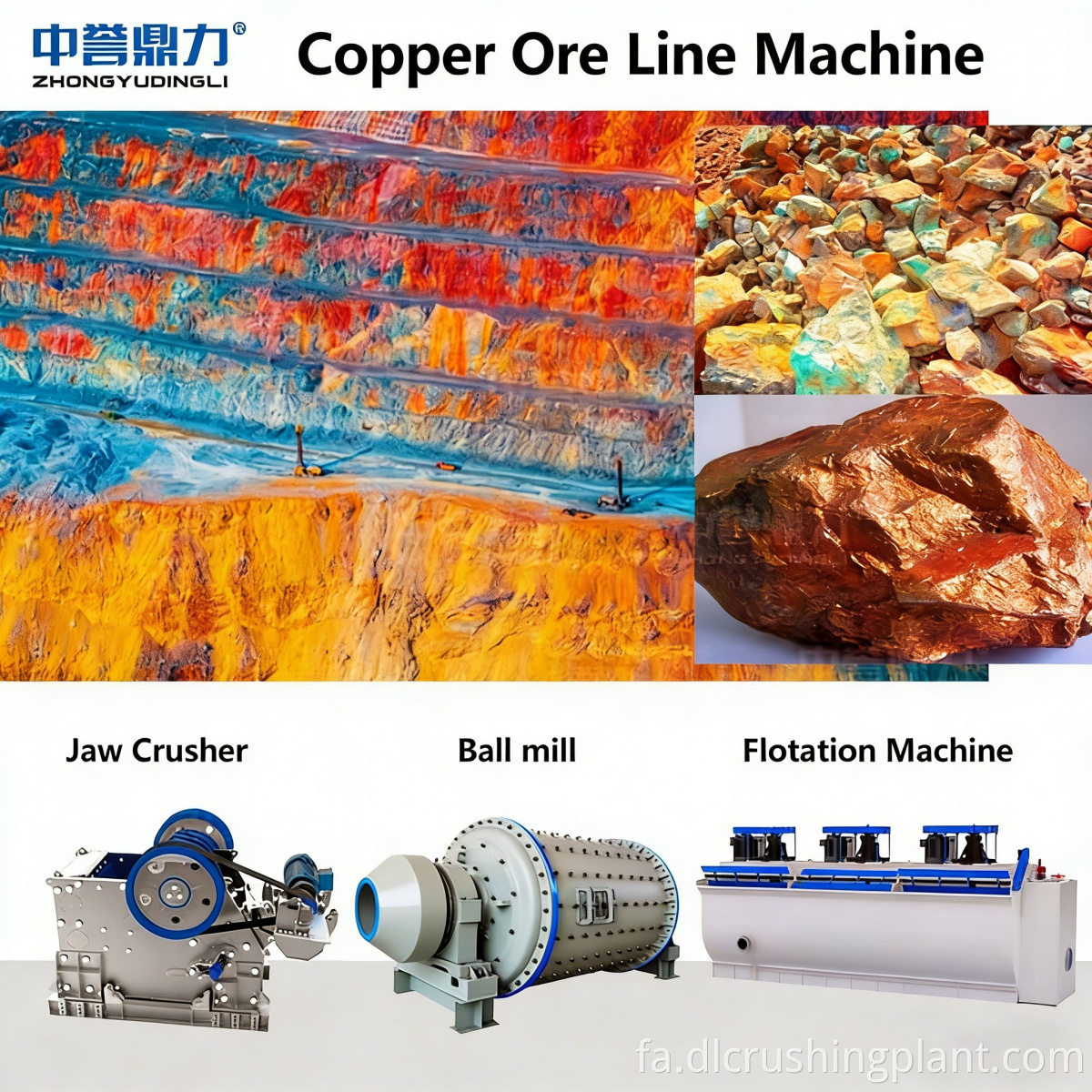

حالت روباز: حفره های حفاری پایین سوراخ (قطر سوراخ 110-150 میلی متر، عمق ≤ 30 متر). مته های سنگ سوراخ هایی را مته می کنند، مواد منفجره را بارگیری می کنند و برای شل شدن سنگ معدن منفجر می کنند. بیل های هیدرولیک 1.6 متر مربع سنگ معدن را بارگیری می کنند. کامیون های معدنی 70 متری آن را به ایستگاه سنگ شکن منتقل می کنند. عملیات زیرزمینی: Roadheader (80-120 m³/h) برای توسعه. ماشین حفاری سنگ دو بازویی برای حفاری و انفجار; نوار نقاله اسکراپر 1 متریک تن برای استخراج سنگ معدن. لوکوموتیو الکتریکی معدن 600 میلی متر برای حمل و نقل. بالابر معدن (10-15 تن متریک، 1.8-3.5 متر بر ثانیه) برای بالا بردن سطح. سنگ معدن خام از طریق یک نوار نقاله به یک سنگ شکن فکی برای خرد کردن اولیه، به دنبال خرد کردن ثانویه و سوم در سنگ شکن مخروطی یا ضربه ای، و طبقه بندی مدار بسته با استفاده از صفحه ارتعاشی منتقل می شود. سنگ معدن ریز خرد شده به آسیاب گلوله ای و هیدروسیکلون برای آسیاب مرطوب مدار بسته تا اندازه فلوتاسیون وارد می شود. دوغاب وارد سلول های فلوتاسیون می شود. سنگ معدن مس سولفیدی با استفاده از فلوتاسیون زانتات فرآوری می شود، در حالی که سنگ معدن مس اکسیدی با یک سیستم معرف اختصاصی پردازش می شود. کنسانتره مس در یک غلیظ کننده غلیظ می شود و سپس در یک فیلتر پرس آبگیری می شود تا رطوبت ≤12٪ قبل از حمل از انبار خارج شود. باطله ها از طریق یک فیلتر پرس و یک حوضچه ته نشینی 500 مترمربعی تحت جداسازی جامد-مایع قرار می گیرند و به دنبال آن دفع مطابق با شرایط انجام می شود.
محدوده خدمات EPC خط فرآوری سنگ مس:
طراحی -- تجزیه و تحلیل داده های اکتشاف زمین شناسی و آزمایش های فرآوری مواد معدنی. تهیه نقشه های معدن، طرح های فرآوری مواد معدنی و نمودارهای طرح سه بعدی برای عملیات روباز و زیرزمینی. حمایت از تامین مالی مطالعات امکان سنجی تولید تجهیزات - تامین کامل تجهیزات معدن (مته، بیل مکانیکی، کامیون سنگ معدن) و تجهیزات پردازش مواد معدنی (خرد کردن، آسیاب، شناورسازی، آبگیری). آزمایش واحد فردی در کارخانه؛ حمل و نقل از طریق بار کامل کانتینر (FCL) از جمله ترخیص کالا از گمرک. نصب و راه اندازی - نصب و راه اندازی در محل تجهیزات معدن. راه اندازی مرحله ای یکپارچه کل خط فرآوری مواد معدنی؛ اتصال ترانسفورماتور 1250KVA و تابلو برق در محل. اطمینان از اینکه کل خط مطابق با استانداردهای پذیرش برای عیار کنسانتره مس و نرخ بازیابی است. مدیریت عملیات و تعمیر و نگهداری - آموزش جامع اپراتور برای کلیه مشاغل معدنی و فرآوری مواد معدنی. پوشش گارانتی برای تجهیزات اصلی؛ عرضه جهانی قطعات سایش؛ تشخیص از راه دور و بازرسی های فنی منظم.
مطالعه موردی پروژه خط فرآوری سنگ معدن مس:
پروژه یکپارچه استخراج و بهره برداری مس لوبامبه در استان کمربند مس، زامبیا (20 ماه از زمان راه اندازی). معدن یک عملیات مس زیرزمینی با محتوای مس 1.05 درصد در سنگ معدن و بدنه سنگ معدن در عمق 180=420 متر است. سیستم استخراج زیرزمینی مجهز به دکل حفاری سنگ دو بازویی، لوکوموتیوهای الکتریکی معدن و بالابر مین است. کارخانه غنی سازی دارای یک خط پردازش کامل است که خرد کردن، آسیاب کردن، شناورسازی و آبگیری را پوشش می دهد، با ظرفیت پردازش روزانه 1200 TPD. ظرفیت استخراج زیرزمینی در 1150-1380 TPD ثابت باقی مانده است، با عیار کنسانتره مس به طور مداوم بین 29.4٪ و 33.1٪. نرخ بازیابی فلوتاسیون برای سولفید مس 93.6٪ است و محتوای رطوبت باطله فشرده شده با فیلتر 13.5٪ الزامات انطباق با محیط زیست زامبیا را برآورده می کند. ترانسفورماتور 1250 کیلوولت آمپر با وجود نوسانات در شبکه برق محلی بدون هیچ گونه توقفی کار کرده است. بازخورد مشتری: "تامین یک مرحله ای Zhongyu Dingli - از تجهیزات استخراج زیرزمینی گرفته تا خط کامل فرآوری مواد معدنی - باعث شد تا ما در هماهنگی با چندین تامین کننده از کار زیادی صرفه جویی کنیم. کارایی دکل های حفاری سنگی که همزمان با لوکوموتیوهای معدن کار می کنند از انتظارات ما فراتر رفته است. شاخص های پردازش نسبت به خط تولید قبلی ما پایدارتر است و نرخ نوبت تولید مس به طور قابل توجهی بالاتر است. سرویس EPC پیچیدگی مدیریت پروژه ما را کاهش داده است.
سوالات متداول خط پردازش سنگ معدن مس:
س: چگونه بین روش های استخراج معادن روباز و زیرزمینی انتخاب کنیم؟
پاسخ: بر اساس یک ارزیابی جامع از عمق بدنه، عیار سنگ و توپوگرافی معدن، استخراج روباز برای تودههای معدنی کم عمق (≤100 متر) به دلیل هزینههای پایینتر توصیه میشود. استخراج سنگ معدن مس و خطوط تولید یکپارچه برای بدنههای معدنی عمیق یا سایتهایی با محدودیتهای توپوگرافی، استخراج زیرزمینی توصیه میشود. ما می توانیم دو مجموعه پیشنهاد برای مقایسه ارائه دهیم و مشتری می تواند تصمیم نهایی را بگیرد.
س: آیا می توان سنگ معدن کم عیار (0.3-0.5٪ محتوای مس) را به طور سودآور پردازش کرد؟
A: موتورهای کم مصرف IE3 مصرف انرژی را 18 تا 25 درصد کاهش می دهند، هزینه های عملیاتی را کاهش می دهند، در حالی که دستگاه های شناور پروانه چند مرحله ای بهینه نرخ بازیابی را 3 تا 5 درصد افزایش می دهند. صادرات تجهیزات برای استخراج معادن روباز و زیرزمینی مس اگرچه خروجی روزانه کنسانتره مس از سنگ معدن کم عیار کم است، عیار کنسانتره می تواند به 20 تا 35 درصد برسد. بر اساس قیمت فعلی مس، دوره بازپرداخت معمولاً 2 تا 4 سال است.
س: آیا درمان باطله الزامات انطباق خارج از کشور را برآورده می کند؟
A: پیکربندی استاندارد شامل یک فیلتر پرس باطله و یک حوضچه ته نشینی 500 متر مکعبی برای جداسازی جامد از مایع است. پروژه های کلید در دست برای خرد کردن سنگ مس و فلوتاسیون باطله های انباشته خشک دارای رطوبت کمتر از 15% هستند که نشت را از بین می برند و فاضلاب برای استفاده مجدد بازیافت می شود. این با مقررات زیست محیطی کشورهای معدنی عمده در آفریقا، آسیای جنوب شرقی و آمریکای جنوبی مطابقت دارد، با گواهینامه های CE و ISO 14001 که تضمین انطباق را ارائه می دهد.
س: منبع تغذیه ناپایدار در سایت های ماینینگ چگونه بررسی می شود؟
A: پیکربندی استاندارد شامل یک ترانسفورماتور ضد انفجار 1250KVA و یک پانل توزیع سفارشی است که از ولتاژهای جهانی 110V/220V/380V/660V و فرکانس های 50/60Hz پشتیبانی می کند. طراحی تثبیت کننده ولتاژ با دامنه وسیع، نوسانات در شبکه برق سایت استخراج را تطبیق می دهد و یک مجموعه ژنراتور می تواند به صورت اختیاری به عنوان منبع تغذیه پشتیبان برای اطمینان از تولید مداوم اضافه شود.
س: جدول زمانی تحویل راه حل کامل کلید در دست چیست؟
پاسخ: راه حل های در مقیاس کوچک (200-500 TPD) در 4-5 ماه تحویل داده می شوند، در حالی که راه حل های مقیاس بزرگ (1000-2000 TPD) 6-8 ماه طول می کشد. تجهیزات استخراج و بهرهبرداری به صورت دستهای برای تسهیل ساخت و ساز هماهنگ ارسال میشوند و راهاندازی مرحلهای تضمین میکند که تمام مراحل قبل از پذیرش و تحویل کل خط، مطابق با استانداردها هستند.
