خط تولید سنگ شکن سنگ مس با راندمان بالا برای فرآوری سنگ مس با اکسید سولفید و خاک رس

بررسی اجمالی پروژه

خط تولید سنگ شکن سنگ مس با راندمان بالا Zhongyu Dingli یک محلول پیش پردازش هسته سفارشی است که برای مس سولفید، مس اکسید و سنگ مس حاوی رسی مهندسی شده است. برای ویژگی‌های تعیین‌کننده سنگ مس - سختی بالا، توزیع ناهموار ذرات و بسته‌بندی آسان رس - بهینه‌سازی شده است، خرد کردن دانه‌بندی حلقه بسته، شستشوی یکپارچه و حذف ناخالصی، تغذیه هوشمند و انتقال پایدار را در یک جریان کاری یکپارچه یکپارچه می‌کند. این خط سنگ معدن خام را تا اندازه ذرات یکنواخت خرد می کند که با فرآیندهای آسیاب و فلوتاسیون بعدی مطابقت داشته باشد، راندمان خرد کردن بالا، مصرف انرژی کم، عملیات پایدار و تعمیر و نگهداری آسان را ارائه می دهد. این یک پایه محکم برای نرخ بازیابی بالا در استخراج مس پایین دستی ایجاد می کند و یک انتخاب ایده آل برای پروژه های معدنی در مقیاس متوسط ​​و بزرگ است.

جریان فرآیند

سنگ معدن مس خام از طریق یک فیدر ارتعاشی با سرعت قابل تنظیم هوشمند وارد مرحله خردایش اولیه می شود، جایی که از ≤450mm به ≤75mm کاهش می یابد. سنگ معدن خرد شده سپس وارد مرحله خردایش مخروطی ثانویه می شود که با یک صفحه ارتعاشی دو طبقه برای خرد کردن ریز همکاری می کند - سنگ معدن را تا 20 میلی متر ≤ پالایش می کند. مواد غیرقابل صلاحیت بالای 20 میلی‌متر به‌طور خودکار برای خرد کردن مجدد در مدار حلقه بسته بازیافت می‌شوند، و خرد شدن بیش از حد را حذف می‌کند و اندازه ذرات یکنواخت را برای پردازش پایین‌دست تضمین می‌کند.

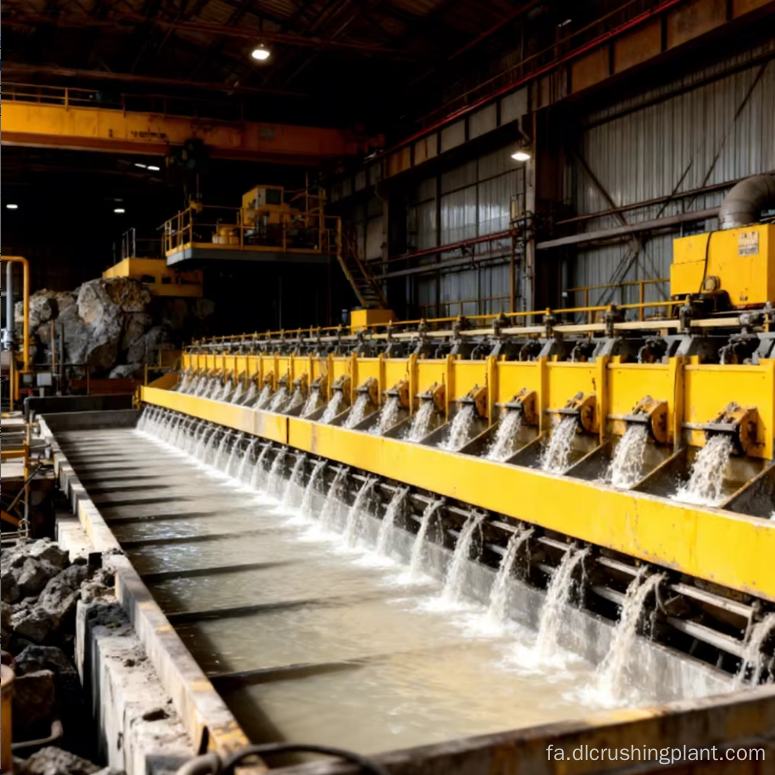

یک صفحه شستشو با فرکانس بالا که در مدار سنگ شکن ادغام شده است، پوشش رسی، گل و ناخالصی های گنگ را از سطح سنگ جدا می کند و در عین حال به طور همزمان طبقه بندی می کند. این از انسداد سیستم های آسیاب و فلوتاسیون بعدی جلوگیری می کند و عیار خوراک سنگ مس و راندمان غنی سازی را بهبود می بخشد. نوار نقاله های سنگین ضد انحراف و ضد پارگی با سطل های بافر همه مراحل - تغذیه، خرد کردن، شستشو و غربال را به هم متصل می کند - جریان یکپارچه مواد را بدون تجمع یا انسداد تضمین می کند، با خروجی کاملاً مطابق با نیازهای سنگ زنی و شناورسازی پایین دست.

عملیات هوشمند

یک سیستم کنترل هوشمند DCS با کنترل از راه دور و یک کلیک شروع/توقف تجهیزات کلیدی، نظارت بر بار، سرعت و دما تجهیزات را در زمان واقعی امکان پذیر می کند. این سیستم به طور خودکار سرعت تغذیه را با توجه به وضعیت عملکرد تجهیزات تنظیم می کند تا از اضافه بار جلوگیری کند و عملکرد مداوم و پایدار را تضمین کند. دستگاه های توقف اضطراری در محل و مرجع عملیات سلسله مراتبی (اتوماتیک/دستی/نگهداری) پرسنل و تجهیزات حفاظتی. تمام قطعات کلیدی از طراحی استاندارد و جهانی برای جایگزینی راحت استفاده می‌کنند و پورت‌های تعمیر و نگهداری انسانی امکان جداسازی و تعمیر آسان را می‌دهند و زمان نگهداری را به میزان قابل توجهی کوتاه می‌کنند.

سبز و صرفه جویی در انرژی

تجهیزات سنگ شکن و انتقال هسته مجهز به فناوری تنظیم سرعت تبدیل فرکانس هستند که مصرف انرژی را تقریباً 15٪ در مقایسه با تجهیزات سنتی کاهش می دهد. طراحی خرد کردن حلقه بسته، فرآوری مکرر سنگ معدن را کاهش می دهد، باعث صرفه جویی بیشتر در انرژی و به حداقل رساندن ضایعات می شود. آسترهای مقاوم در برابر سایش فولاد منگنز با سختی بالا نسبت خرد شدن زیاد، مقاومت در برابر سایش قوی و عمر طولانی را در شرایط سنگ معدن مس با سختی بالا ارائه می دهند. مدار شستشو و طبقه‌بندی یکپارچه، عیار خوراک سنگ معدن را بهبود می‌بخشد و در عین حال ضایعات آب را کاهش می‌دهد، و توری صفحه مقاوم در برابر سایش با طراحی سریع تغییر هزینه‌های نگهداری طولانی‌مدت و ضایعات مواد را کاهش می‌دهد.

سرویس EPC

یک تیم فنی حرفه ای مناسب ترین طرح خط سنگ شکن را بر اساس خواص سنگ مس (سختی، محتوای رس، عیار)، شرایط سایت و تقاضای تولید طراحی می کند. اندازه سنگ شکن تمام شده به طور انعطاف پذیر قابل تنظیم است تا با فرآیندهای استخراج بعدی - آسیاب، شناورسازی، یا شستشو مطابقت داشته باشد. مدل‌ها و پیکربندی‌های تجهیزات برای پروژه‌های معدن مس کوچک، متوسط ​​و بزرگ بهینه شده‌اند. این خط می تواند به طور یکپارچه با تجهیزات سنگ زنی، طبقه بندی و شناورسازی Zhongyu Dingli برای تهیه و ساخت یک مرحله ای یکپارچه شود. تجهیزات اصلی در کارخانه از پیش مونتاژ و رفع اشکال می شوند و زمان نصب در محل را بسیار کوتاه می کند. مفهوم "ساخت سریع کارخانه" دوره کلی پروژه را بیش از 50٪ کاهش می دهد. بیست و دو مرکز خدمات ملی پشتیبانی آنلاین 7×24 ساعته، حل مشکلات در محل در 48 ساعت، تعمیر و نگهداری و بازرسی منظم و آموزش اپراتور حرفه ای را ارائه می دهند.

داده های موردی

یک پروژه خرد کردن سنگ مس در مقیاس متوسط، از طریق مدار خرد کردن حلقه بسته دو مرحله‌ای، با سنگ شکن اولیه که سنگ خام را از ≤450 میلی‌متر به ≤75 میلی‌متر کاهش می‌دهد و پالایش خرد کردن مخروط ثانویه را به اندازه نهایی کاهش می‌دهد، سنگ یکنواخت را در ≤20 میلی‌متر به دست آورد. صفحه شستشوی یکپارچه با فرکانس بالا به طور موثر پوشش رسی را از سنگ مس حاوی رسی حذف کرد و عیار خوراک فلوتاسیون پایین دست را بهبود بخشید و از انسداد سیستم جلوگیری کرد. کنترل هوشمند DCS عملکرد 24/7 پایدار را با تنظیم سرعت تغذیه خودکار که از اضافه بار تجهیزات جلوگیری می کند، حفظ می کند، در حالی که فناوری تبدیل فرکانس مصرف انرژی را تقریباً 15 درصد کاهش می دهد. آسترهای مقاوم در برابر سایش فولاد منگنز با سختی بالا عمر مفید را در شرایط سنگ مس با سختی بالا افزایش دادند و طراحی استاندارد قطعات امکان جایگزینی سریع را فراهم کرد. اشکال زدایی کارخانه از پیش مونتاژ شده زمان نصب در محل را کوتاه کرد و دوره کلی پروژه بیش از 50 درصد تحت رویکرد ساخت سریع کارخانه کاهش یافت.

سوالات متداول

Q1: چگونه سیستم شستشوی یکپارچه راندمان استخراج سنگ مس را بهبود می بخشد؟

صفحه‌نمایش شستشوی فرکانس بالا، پوشش رسی، گل و ناخالصی‌های گنگ را از سطح سنگ جدا می‌کند و همزمان طبقه‌بندی می‌کند. این امر از انسداد سیستم‌های آسیاب و فلوتاسیون بعدی جلوگیری می‌کند، عیار خوراک سنگ مس را بهبود می‌بخشد و مستقیماً راندمان بهره‌وری پایین‌دست را افزایش می‌دهد - به‌ویژه برای سنگ مس حاوی رسی.

Q2: مدار خردکن حلقه بسته چه کنترلی برای اندازه ذرات ارائه می دهد؟

سیستم حلقه بسته دو مرحله ای سنگ معدن خام را از ≤450mm تا ≤75mm در مرحله اولیه خرد می کند، سپس تا ≤20mm در مرحله ثانویه پالایش می کند. مواد غیرقابل صلاحیت بالای 20 میلی متر به طور خودکار برای خرد کردن مجدد، حذف بیش از حد خرد شدن و اطمینان از اندازه یکنواخت ذرات بازیافت می شوند. اندازه سنگ تمام شده به طور انعطاف پذیر قابل تنظیم است تا با نیازهای سنگ زنی، فلوتاسیون یا شستشو مطابقت داشته باشد.

Q3: چگونه سیستم کنترل هوشمند DCS عملکرد پایدار و کم مصرف را تضمین می کند؟

سیستم DCS بار تجهیزات، سرعت و دما را در زمان واقعی با کنترل از راه دور و شروع/توقف یک کلیک نظارت می کند. این به طور خودکار سرعت تغذیه را بر اساس وضعیت تجهیزات تنظیم می کند تا از اضافه بار جلوگیری کند، در حالی که فناوری تبدیل فرکانس در خرد کردن هسته و تجهیزات انتقال، مصرف انرژی را تقریباً 15٪ کاهش می دهد. طراحی حلقه بسته پردازش مکرر و اتلاف انرژی را بیشتر کاهش می دهد.
