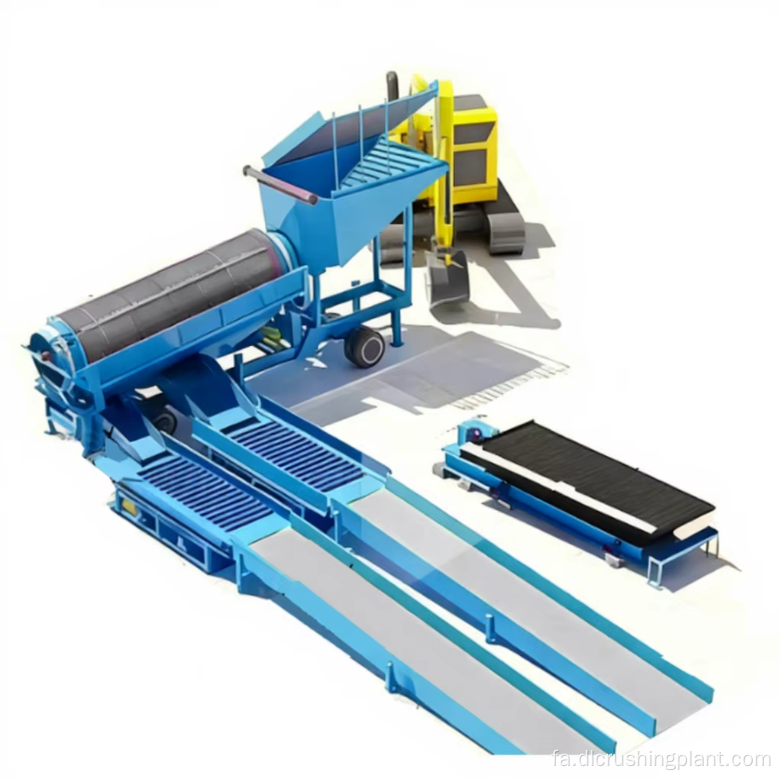

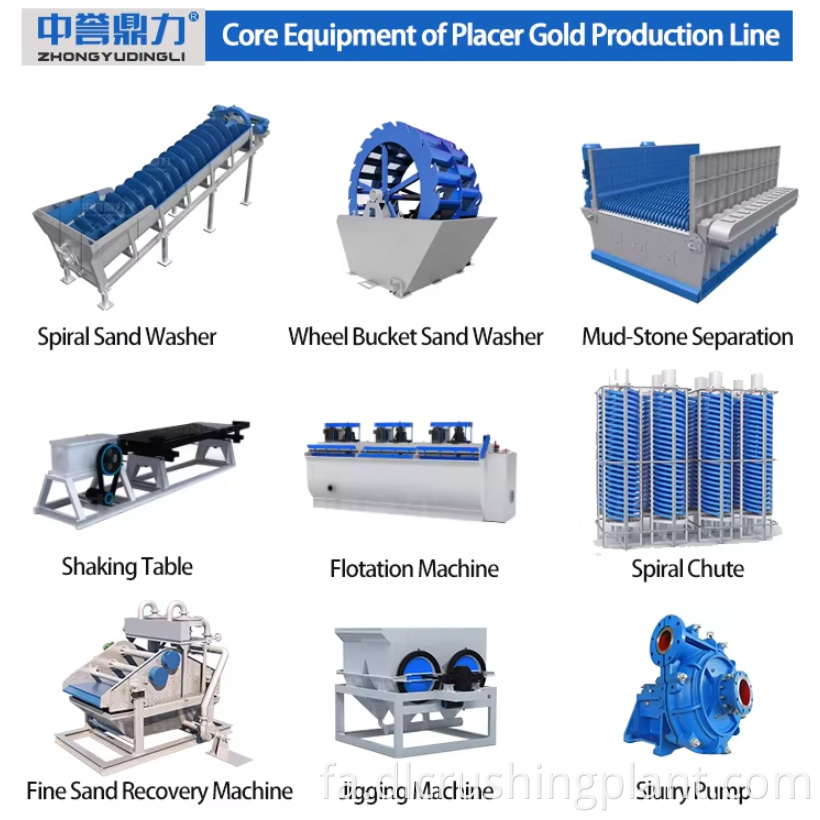

خط پردازش سنگ معدن طلا با مدار بسته جداسازی گرانشی سنگ زنی خرد کن و سیستم کنترل هوشمند DCS

سیستم پیش تصفیه و خرد کردن مواد خام

• سنگ شکن فکی DLEV106: خرد کردن اولیه، کاهش سنگ معدن از ≤400 میلی متر گام به گام.
• سنگ شکن مخروطی DLDS430: خرد کردن ثانویه در مدار بسته با صفحه ارتعاشی
• صفحه ارتعاشی دو طبقه 2YK3070: چرخه خرد کردن مدار بسته را تشکیل می دهد، اندازه تخلیه ≤20 میلی متر
• صفحه شستشوی ویژه: پوشش خاک رس روی سطح سنگ معدن را حذف می کند، از انسداد سیستم آسیاب جلوگیری می کند، قرار گرفتن در معرض ذرات طلا را بهبود می بخشد.
• همه آسترهای مقاوم در برابر سایش: فولاد منگنز بالا، عمر مفید بسیار طولانی

سیستم سنگ زنی و طبقه بندی

• آسیاب گلوله ای شبکه مرطوب MQY3660 (160 کیلووات): سنگ معدن خرد شده را تا 200 مش ≥85% آسیاب می کند و از تفکیک کامل ذرات طلا از گنگ اطمینان حاصل می کند.
• طبقه بندی مارپیچی DLLXS2011 (37 کیلووات): مدار بسته را با آسیاب گلوله ای تشکیل می دهد، غلظت خمیر به طور دقیق در 35٪ -40٪ کنترل می شود.
• ذرات درشت ناموفق برای آسیاب مجدد، اجتناب از سنگ زنی بیش از حد و بهبود راندمان آسیاب برگردانده می شوند.

جداسازی گرانشی و استخراج طلا

• هیدروسیکلون FX-250: طبقه بندی چگالی با راندمان بیش از 90 درصد، از چگالی معدنی طلا (19.3 گرم بر سانتی متر مکعب) بهره می برد.
• جداکننده مارپیچی برای جداسازی خشن: کنسانتره به 5-20 گرم در تن ارتقا یافته است
• میز تکان دهنده 6-SX1800 برای جداسازی دقیق: کنسانتره بیشتر به 20-50 گرم در تن ارتقا یافته است.
• جداسازی چند مرحله ای ذرات طلای درشت (0.1-3 میلی متر) را با راندمان بالا بازیابی می کند.

ذوب و شکل دهی کنسانتره

• کوره ذوب القایی فرکانس متوسط ​​1.5-3 تن: 1200-1300 درجه سانتی گراد، ناخالصی های گوگرد و آهن را حذف می کند.
• محلول فلزی محتوای طلا: 90% >
• ریخته گری قالب گرافیت: شمش طلای استاندارد 100-500 گرم، چرخه ذوب 4-6 ساعت
• آزمایش خلوص منظم، انطباق استاندارد صنعت را تضمین می کند

حفاظت از محیط زیست و صرفه جویی در انرژی

• ضخیم کننده + فیلتر پرس: رطوبت باطله ≤30٪، انباشته خشک در مخزن باطله
• نرخ بازیافت آب:> 85 درصد، مصرف آب شیرین را تا حد زیادی کاهش می دهد
• تبدیل فرکانس آسیاب گلوله ای: مصرف انرژی در مقایسه با حالت سرعت ثابت 15% کاهش یافت
• الکترولیز دفع سیانید اختیاری: نرخ دفع > 98%
• شستشوی کربن CIL اختیاری: بازیابی طلا > 92% برای سنگ معدن اکسیدی کم عیار

سیستم کنترل هوشمند

• ظرفیت کل نصب شده: 1374 کیلووات، ترانسفورماتور استاندارد 1600KVA
• سیستم کنترل DCS + ماژول تحلیل هوشمند هوش مصنوعی: نظارت بر اندازه ذرات، غلظت پالپ، بار تجهیزات
• شروع/توقف با یک کلیک، کنترل خودکار فرآیند حلقه بسته
• تجزیه و تحلیل دوربین هوش مصنوعی: سرعت تغذیه را در زمان واقعی تنظیم می کند، انحراف و پارگی تسمه را بدون سنسورهای اضافی تشخیص می دهد.
• راه اندازی جریان ضد مواد، توقف جریان مواد به جلو
• جبران سازی هیبریدی هوشمند ولتاژ پایین: ضریب توان > 0.97
• تشخیص عیب و هشدار اولیه: ثبت خودکار پارامترها 5 دقیقه قبل از توقف
• اختیار سلسله مراتبی: حالت های خودکار/دستی/نگهداری
• نظارت تصویری HD کامل: نظارت 24 ساعته در تمام شرایط آب و هوایی، صفحه نمایش بزرگ هوشمند صنعتی

بررسی اجمالی پروژه

• کاربرد: پروژه های استخراج و فرآوری سنگ معدن طلا در مقیاس بزرگ
• توسعه دهنده: Henan Zhongyu Dingli Intelligent Equipment Co., Ltd.
• نوع سنگ: سنگ سنگ سخت طلا، قابل تنظیم برای سنگ معدن طلای اکسید شده با عیار پایین
• محدوده پردازش: خرد کردن → شستشو → سنگ زنی و طبقه بندی → جداسازی ثقلی → ذوب → (آبشویی اختیاری)
• خرد کننده هسته: فک DLEV106 + مخروط DLDS430 + صفحه نمایش 2YK3070، مدار بسته، ≤400mm تا ≤20mm
• آسیاب هسته: آسیاب گلوله شبکه مرطوب MQY3660 + طبقه بندی مارپیچی DLLXS2011، مش 200- ≥85٪
• جداسازی هسته: هیدروسیکلون FX-250 + جداکننده مارپیچی + میز تکان دهنده 6-SX1800، بازیابی > 85٪
• ذوب هسته: کوره القایی فرکانس متوسط ​​1.5-3 تن، محتوای طلا > 90٪
• کنترل هوشمند: تجزیه و تحلیل دوربین DCS + AI + نظارت تصویری HD کامل + صفحه نمایش بزرگ هوشمند
• استاندارد زیست محیطی: بازیافت آب > 85٪، تخلیه خشک باطله (رطوبت ≤30٪)، ضریب توان > 0.97

جریان فرآیند

1. پیش تصفیه و خرد کردن مواد اولیه - سنگ شکن فکی DLEV106 کاهش اولیه ≤400 میلی متر سنگ معدن خام را انجام می دهد. سنگ شکن مخروطی DLDS430 و صفحه ارتعاشی دو طبقه 2YK3070 یک چرخه خرد کردن مدار بسته را تشکیل می دهند و سنگ معدن را گام به گام به ≤20 میلی متر کاهش می دهند. یک صفحه شستشوی ویژه پوشش خاک رس روی سطح سنگ معدن را حذف می کند و از انسداد سیستم آسیاب بعدی جلوگیری می کند و میزان قرار گرفتن در معرض ذرات طلا را بهبود می بخشد. تمام آسترهای مقاوم در برابر سایش از فولاد منگنز بالا برای عمر مفید طولانی ساخته شده اند
2. آسیاب و طبقه‌بندی - آسیاب گلوله‌ای شبکه مرطوب MQY3660 (160 کیلووات) سنگ معدن ≤20 میلی‌متری را تا 200 مش ≥85% آسیاب می‌کند و از تفکیک کامل ذرات طلا از گنگ اطمینان می‌دهد. طبقه‌بندی‌کننده مارپیچی DLLXS2011 (37 کیلووات) مدار بسته را با آسیاب گلوله‌ای تشکیل می‌دهد که دقیقاً غلظت پالپ را در 35٪ -40٪ کنترل می‌کند. ذرات درشت ناموفق برای آسیاب مجدد، اجتناب از سنگ زنی بیش از حد و بهبود راندمان آسیاب برگردانده می شوند.
3. جداسازی گرانشی و استخراج طلا - هیدروسیکلون FX-250 با بهره‌برداری از اختلاف چگالی زیاد کانی‌های طلا (19.3 گرم بر سانتی‌متر مکعب) طبقه‌بندی چگالی را با کارایی بیش از 90 درصد انجام می‌دهد. جداکننده مارپیچی جداسازی خشن را انجام می دهد و درجه کنسانتره را به 5-20 گرم در تن ارتقا می دهد. میز تکان دهنده 6-SX1800 جداسازی خوبی را انجام می دهد و کنسانتره را به 20-50 گرم در تن ارتقا می دهد. سیستم چند مرحله ای به طور موثر ذرات طلای درشت (0.1-3 میلی متر) را با راندمان بالا بازیابی می کند.
4. ذوب و شکل دهی کنسانتره - کوره ذوب القایی با فرکانس متوسط ​​1.5-3 تن، ناخالصی هایی مانند گوگرد و آهن را در دمای 1200-1300 درجه سانتیگراد حذف می کند و محلول فلزی با محتوای طلای 90% بیشتر را تشکیل می دهد. فلز مذاب برای خنک شدن و تبدیل شدن به شمش طلای استاندارد (100-500 گرم) از طریق یک لوله در قالب های گرافیتی ریخته می شود. چرخه ذوب 4-6 ساعت با آزمایش خلوص منظم است
5. استخراج طلای پیشرفته اختیاری - برای سنگ معدن طلای اکسید شده با عیار پایین، سیستم دفع سیانید و الکترولیز اختیاری (محلول NaOH داغ + سیانید سدیم) نرخ دفع بیش از 98٪ را به دست می آورد. فرآیند شستشوی کربن اختیاری CIL به بازیابی طلا > 92% دست می یابد. گل طلای الکترولیتی پس از ترشی برای تولید شمش نهایی ذوب می شود
6. تخلیه خشک باطله و بازیافت آب - باطله ها توسط ضخیم کننده و فیلتر پرس تصفیه می شوند و رطوبت را به ≤30% برای انباشته شدن خشک کاهش می دهد. نرخ بازیافت منابع آب بیش از 85 درصد است که مصرف آب شیرین و اثرات زیست محیطی را تا حد زیادی کاهش می دهد

سرویس EPC

• قرارداد کلید در دست EPCO: از تحقیق پروژه، نقشه برداری و برنامه ریزی تا ساخت و ساز عمرانی، تهیه تجهیزات، نصب و راه اندازی، و مدیریت بهره برداری
• مفهوم ساخت سریع کارخانه: پیشرفت همزمان کلیه پیوندهای ساخت و ساز، دوره ساخت و ساز کمتر از 50٪ در مقابل پروژه های سنتی کوتاه شده است.
• کاهش تجهیزات در محل، امکانات و هزینه های نیروی کار، بهبود هزینه و دقت کنترل برنامه
• 22 مرکز خدمات در سراسر کشور، 1000+ پرسنل نصب و خدمات پس از فروش، 30+ خودرو خدمات سیار
• پشتیبانی آنلاین 7×24 ساعته، حل مشکل در محل در 48 ساعت
• بهره برداری و نگهداری تجهیزات چرخه کامل، ارتقاء فنی و تامین قطعات یدکی
• پارامترهای فرآیند قابل تنظیم: ظرافت سنگ زنی، سیستم معرف و پارامترهای جداسازی تنظیم شده بر اساس داده های سنجش واقعی سنگ معدن
• همه تجهیزات به طور مستقل توسعه یافته، 100+ ثبت اختراع ملی، 2000+ خط تولید در سراسر کشور

داده های موردی

• نرخ بازیابی کنسانتره بیش از 85% از طریق خرد کردن، آسیاب، طبقه بندی و جداسازی ثقلی یکپارچه
• محتوای طلا بیش از 90 درصد در شمش طلای استاندارد (100-500 گرم) تولید شده توسط ذوب القایی فرکانس متوسط
• سنگ شکن مدار بسته DLEV106 + DLDS430 + 2YK3070 به تخلیه یکنواخت ≤20 میلی متر از تغذیه ≤400 میلی متری می رسد.
• آسیاب گلوله ای MQY3660 + طبقه بندی کننده DLLXS2011 به مش 200- ≥85٪ با غلظت خمیر 35٪ -40٪ می رسد.
• راندمان طبقه بندی هیدروسیکلون FX-250 > 90٪، بهره برداری از چگالی طلا 19.3 گرم بر سانتی متر مکعب برای جداسازی دقیق
• شستشوی کربن اختیاری CIL به بازیابی طلا > 92 درصد برای سنگ معدن اکسیدی کم عیار دست می یابد.
• آسیاب گلوله ای تبدیل فرکانس مصرف انرژی را 15% کاهش می دهد. جبران هیبریدی هوشمند به ضریب توان > 0.97 دست می یابد
• نرخ بازیافت آب > 85٪، تخلیه خشک باطله (رطوبت ≤30٪)، رعایت انطباق با محیط زیست
• دوره ساخت و ساز بیش از 50٪ از طریق مفهوم ساخت سریع کارخانه کوتاه شد
• سیستم DCS + AI با نظارت تصویری HD عملکرد هوشمند 7×24 را تضمین می کند.

سوالات متداول

Q1: سیستم خرد کردن مدار بسته از چه پیکربندی تجهیزاتی برای پردازش سنگ معدن طلا استفاده می کند؟

سیستم سنگ شکن از یک سنگ شکن فکی DLEV106 برای کاهش اولیه استفاده می کند که با یک سنگ شکن مخروطی DLDS430 و یک صفحه ارتعاشی دو طبقه 2YK3070 جفت شده است که یک چرخه مدار بسته را تشکیل می دهد. این پیکربندی سنگ معدن خام را از ≤400mm به ≤20mm کاهش می دهد. یک صفحه شستشوی ویژه نیز برای حذف پوشش رسی از سطح سنگ معدن، جلوگیری از انسداد سیستم آسیاب و بهبود قرار گرفتن در معرض ذرات طلا گنجانده شده است. تمام آسترهای مقاوم در برابر سایش از فولاد منگنز بالا ساخته شده‌اند که عمر مفید تجهیزات را در کاربردهای سنگ سخت افزایش می‌دهد.

Q2: چگونه سیستم جداسازی گرانشی از چگالی معدنی طلا برای استخراج با راندمان بالا استفاده می کند؟

هیدروسیکلون FX-250 طبقه بندی چگالی را با کارایی بیش از 90 درصد انجام می دهد و از اختلاف چگالی زیاد کانی های طلا (19.3 گرم بر سانتی متر مکعب) برای جداسازی ذرات طلای با چگالی بالا از باطله استفاده می کند. سپس جداکننده مارپیچی برای ارتقاء کنسانتره به 5-20 گرم در تن، جداسازی خشن را انجام می دهد و میز تکان دهنده 6-SX1800 جداسازی دقیق را برای ارتقاء بیشتر به 20-50 گرم در تن انجام می دهد. این رویکرد چند مرحله ای به طور موثر ذرات طلای درشت (0.1-3 میلی متر) را با نرخ بازیابی کنسانتره بیش از 85٪ بازیابی می کند.

Q3: سیستم DCS و AI چه ویژگی های کنترل هوشمند و محیطی را ارائه می دهد؟

سیستم کنترل DCS با ماژول آنالیز هوشمند هوش مصنوعی اندازه ذرات، غلظت خمیر و بار تجهیزات را در زمان واقعی نظارت می‌کند و از شروع/توقف یک کلیک و کنترل خودکار حلقه بسته پشتیبانی می‌کند. ماژول هوش مصنوعی از دوربین ها برای تجزیه و تحلیل مواد ورودی و تنظیم سرعت تغذیه، تشخیص انحراف و پارگی تسمه بدون سنسورهای اضافی استفاده می کند. ویژگی های زیست محیطی شامل تخلیه خشک باطله (رطوبت ≤30٪)، بازیافت آب > 85٪، آسیاب گلوله ای تبدیل فرکانس (انرژی -15٪)، و جبران هوشمند هیبریدی (ضریب قدرت > 0.97) است. الکترولیز واجذب سیانید اختیاری (واجذ بیش از 98٪) و شستشوی کربن CIL (بازیابی بیش از 92٪) برای سنگ معدنهای با عیار پایین در دسترس هستند.
