تولید کننده تجهیزات فرآوری مواد معدنی برای خط سنگ شکن و تمرکز مدار بسته سه مرحله ای برای مگنتیت

این محلول برای جداسازی مغناطیسی تمام فرآیندهای مگنتیت، هماتیت و سنگ آهن مخلوط طراحی شده است. این به طور جامع ظرفیت های فرآوری از معادن در مقیاس کوچک (50 تا 200 تن در ساعت) تا کارخانه های فرآوری در مقیاس بزرگ (500 تا 2000 متریک تن در ساعت) را پوشش می دهد که قادر به ارتقای سنگ معدن خام با عیار پایین با محتوای آهن 15 تا 40 درصد به کنسانتره با عیار بالا با محتوای 65 تا 70 درصد آهن هستند. با اتخاذ راه حل صرفه جویی در انرژی "سنگ شکن مدار بسته سه مرحله + آسیاب غلتکی فشار بالا + جداسازی متمایز"، هزینه های عملیاتی کل خط 15٪ تا 25٪ کاهش می یابد. سوئیچینگ انعطاف پذیر بین سه حالت مرتب سازی: جداسازی مغناطیسی مرطوب با گرادیان بالا به اضافه پیش انتخاب خشک و رد باطله (نرخ رد بیش از 30٪) برای مگنتیت. برشته کردن مغناطیسی به علاوه جداسازی مغناطیسی قوی یا شناورسازی برای هماتیت. و مرتب‌سازی هوشمند مبتنی بر هوش مصنوعی با اشعه ایکس همراه با شناورسازی مغناطیسی برای سنگ‌های معدنی مختلط، نرخ بازیابی را 5 تا 12 درصد افزایش می‌دهد. طراحی کاملاً مدار بسته، مجهز به جمع‌آوری گرد و غبار پالس، انتشار گرد و غبار ≤10 میلی‌گرم بر متر مکعب و سطح سر و صدای کمتر از 85 دسی‌بل را تضمین می‌کند که با استانداردهای زیست‌محیطی اتحادیه اروپا CE مطابقت دارد.

سنگ معدن خام توسط یک فیدر ارتعاشی سنگین برای حذف ناخالصی های کوچکتر از 50 میلی متر غربال می شود. هنگامی که محتوای خاک رس از 15% فراتر رفت، یک دستگاه شستشوی سنگ معدن درام برای حذف رسوب اضافه می شود و یک دستگاه مرتب سازی هوشمند قطعات بزرگ سنگ های باطله را حذف می کند. سنگ شکن های فکی برای خرد کردن درشت قطعات بزرگ سنگ خام به اندازه 1-2 متر استفاده می شود. سنگ شکن های مخروطی استاندارد خرد کردن متوسط ​​را انجام می دهند. و سنگ شکن های مخروطی هیدرولیک چند سیلندر خرد کردن ریز را در یک سیستم مدار بسته مدیریت می کنند و اندازه ذرات نهایی 5 تا 15 میلی متر را تولید می کنند و در نتیجه به صرفه جویی در انرژی "خرد بیشتر، آسیاب کمتر" در انتهای جلویی فرآیند دست می یابند. مواد خرد شده با استفاده از آسیاب غلتکی فشار بالا و آسیاب گلوله ای HGM وارد فرآیند آسیاب ترکیبی می شوند. آسیاب غلتکی فشار بالا مصرف انرژی آسیاب را 20٪ تا 30٪ کاهش می دهد. برای سنگ معدن های سخت آسیاب، یک آسیاب همزدن فوق العاده ظریف اضافه شده است که در ارتباط با یک سیستم محرک فرکانس متغیر برای کنترل سرعت پویا کار می کند. فرآیند غنی‌سازی برای انواع سنگ‌های مختلف تنظیم می‌شود: مگنتیت تحت جداسازی مغناطیسی مرطوب با گرادیان بالا قرار می‌گیرد و به دنبال آن پیش‌انتخاب خشک و رد باطله، با نرخ دفع ضایعات بیش از 30 درصد، به طور قابل‌توجهی حجم خوراک آسیاب را کاهش می‌دهد. هماتیت مسیری از برشته شدن مغناطیسی همراه با جداسازی مغناطیسی قوی یا شناورسازی را دنبال می کند. سنگ معدن مخلوط با استفاده از یک سیستم مرتب سازی AI اشعه ایکس پردازش می شود، که به طور خودکار اجزای سنگ را شناسایی می کند و بین حالت های جداسازی مغناطیسی و فلوتاسیون در زمان واقعی سوئیچ می کند و نرخ بازیافت را بین 5 تا 12 درصد افزایش می دهد. ضخیم کردن کنسانتره و آبگیری محصولات نهایی با عیار بالا با 65 تا 70 درصد آهن تولید می کند، در حالی که باطله ها برای بازیابی منابع به صورت خشک تخلیه می شوند.

طراحی راه حل: تجزیه و تحلیل خواص سنگ معدن و آزمایش بهره برداری. سفارشی سازی فرآیند کامل خرد کردن سه مرحله + آسیاب غلتکی + مرتب سازی متمایز. تحویل چیدمان کارخانه و لیست تجهیزات

ساخت تجهیزات: ماشینکاری دقیق تجهیزات هسته (آسیاب غلتکی فشار بالا و سنگ شکن مخروطی هیدرولیک چند سیلندر). ادغام سیستم های مرتب سازی اشعه ایکس؛ تست سیستم یکپارچه قبل از ارسال

نصب و راه اندازی: نصب در محل توسط مهندسان. آزمایش یکپارچه سیستم خرد کردن سه مرحله ای و بهینه سازی پارامترهای مرتب سازی. آموزش اپراتور

مدیریت عملیات و نگهداری: ضمانت 1 ساله تجهیزات اصلی. تامین مادام العمر قطعات یدکی؛ پاسخ سریع از طریق مراکز خدمات محلی برای پروژه های خارج از کشور

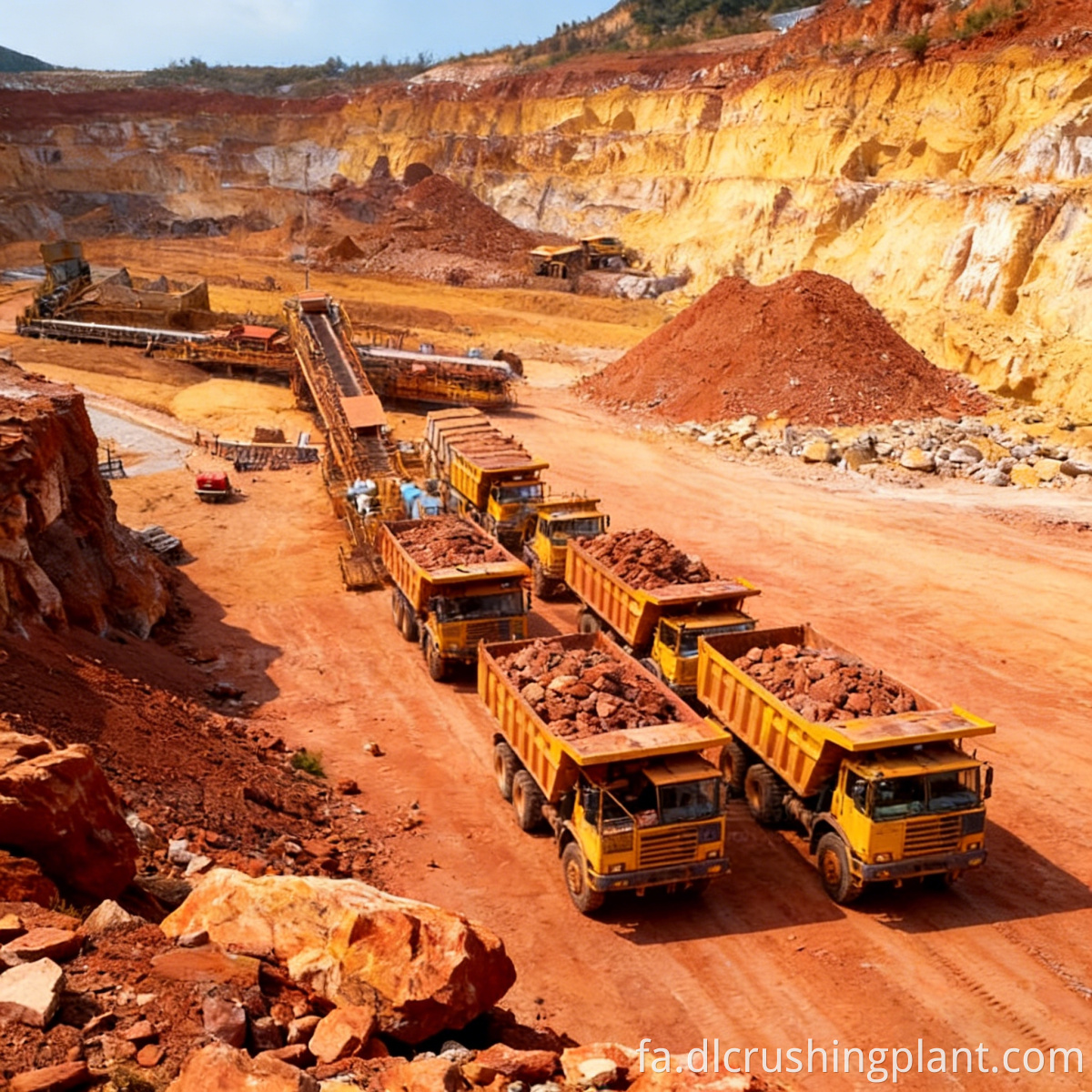

نام پروژه: خط تولید سه مرحله ای خردایش و تغلیظ انرژی کارآمد برای سنگ آهن مخلوط در آفریقای جنوبی

مقیاس پروژه: 400 تن در ساعت

نوع ماده اولیه: سنگ معدن مگنتیت-هماتیت مخلوط (عیار سنگ معدنی اصلی تقریباً 25٪ Fe)

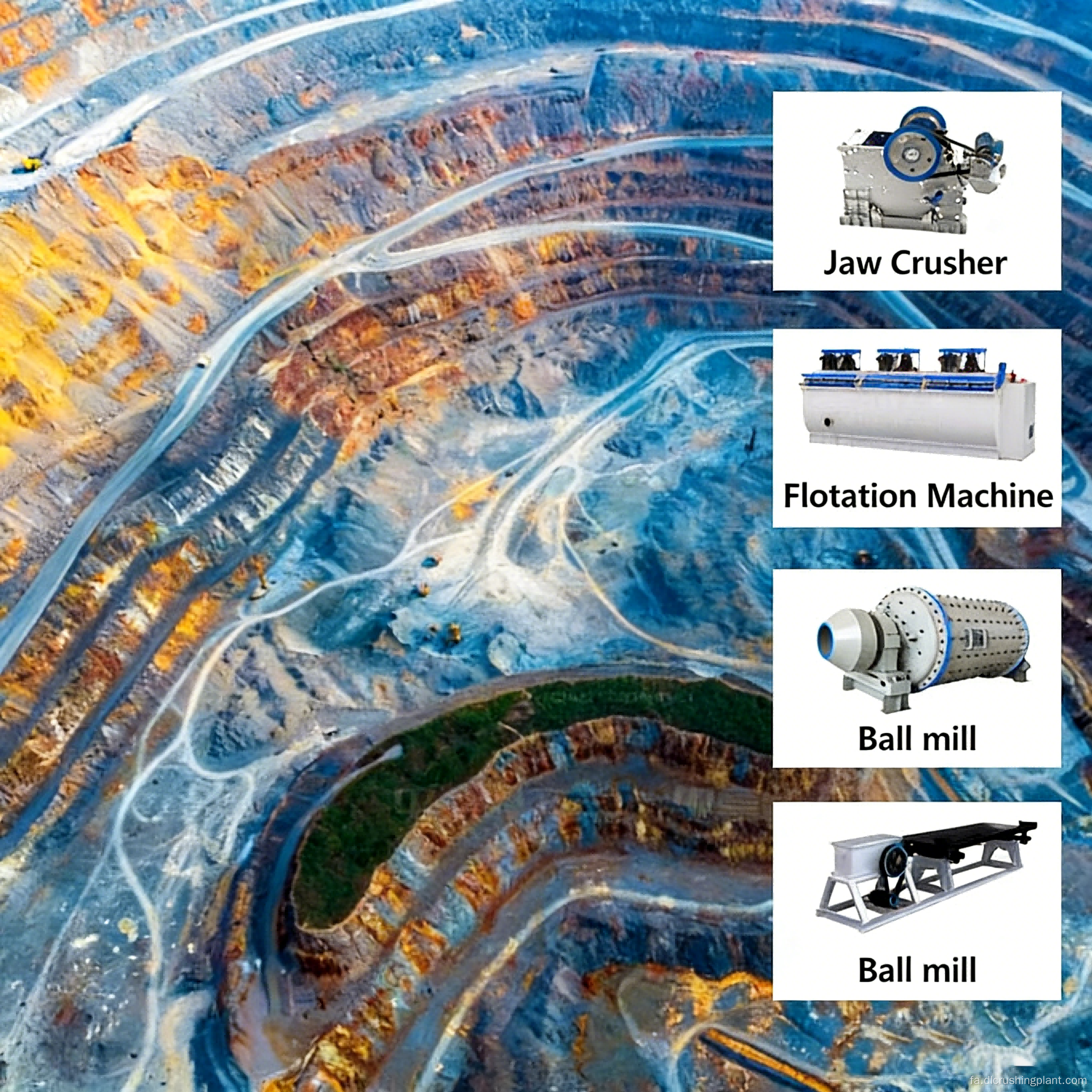

پیکربندی تجهیزات: سنگ شکن فکی، سنگ شکن مخروطی استاندارد، سنگ شکن مخروطی هیدرولیک چند سیلندر، آسیاب غلتکی فشار بالا، آسیاب گلوله ای HGM، جداکننده مغناطیسی با گرادیان بالا، سیستم مرتب سازی اشعه ایکس مجهز به هوش مصنوعی، سلول شناور، سیستم جمع آوری گرد و غبار پالس.

تاریخ راه اندازی: 2025

بازخورد مشتری: "آسیاب غلتکی فشار بالا به طور چشمگیری هزینه های سنگ زنی ما را کاهش داده است. سیستم مرتب سازی اشعه ایکس به طور خودکار حالت ها را بین مگنتیت و هماتیت تغییر می دهد - وقتی نوع سنگ معدن تغییر می کند نیازی به توقف تولید نداریم. عیار کنسانتره در 67٪ آهن ثابت می ماند."

چگونه فرآیند خرد کردن مدار بسته سه مرحله ای نسبت به روش های سنتی برتری دارد؟

سنگ شکن فکی سه مرحله ای طراحی مدار بسته شامل سنگ شکن فکی برای خرد کردن اولیه، سنگ شکن مخروطی استاندارد برای خرد کردن ثانویه و سنگ شکن مخروطی هیدرولیک چند سیلندر برای سنگ شکن سوم - اندازه ذرات تخلیه را به دقت بین 5 تا 15 میلی متر کنترل می کند. سنگ شکن و خط تمرکز سه مرحله ای برای غلظت مگنتیت مگنتیت این اصل "خرد بیشتر، آسیاب کمتر" را به حداکثر می رساند و شرایطی را برای صرفه جویی در انرژی در عملیات بعدی آسیاب غلتکی فشار بالا ایجاد می کند و هزینه های عملیاتی کلی را 15 تا 25 درصد کاهش می دهد.

چگونه حالت های مرتب سازی را برای سه نوع سنگ معدن تغییر می دهید؟

مگنتیت از جداسازی مغناطیسی مرطوب با گرادیان بالا به اضافه مسیر دفع باطله های خشک پیروی می کند. هماتیت تحت برشته شدن مغناطیسی یا فلوتاسیون قرار می گیرد. سنگ معدن مخلوط با استفاده از یک سیستم هوش مصنوعی اشعه ایکس پردازش می شود که به طور خودکار اجزای سنگ را شناسایی می کند و بین حالت های جداسازی مغناطیسی و فلوتاسیون در زمان واقعی سوئیچ می کند. سیستم صرفه جویی در انرژی برای آسیاب های غلتکی فشار بالا در فرآوری سنگ آهن بهره گیری از هماتیت این سیستم از تولید متناوب انواع سنگ های متعدد بدون خاموش شدن پشتیبانی می کند.

پیش انتخاب خشک و رد زباله چیست؟ چقدر می تواند در هزینه ها صرفه جویی کند؟

قبل از اینکه سنگ معدن وارد آسیاب شود، سنگ ضایعات از طریق جداسازی مغناطیسی خشک یا جداسازی اشعه ایکس حذف می‌شود و نرخ دفع زباله بیش از 30 درصد به دست می‌آید. خط تولید پیش غلظت خشک و دفع باطله برای سنگ آهن کاهش نرخ خوراک آسیاب به طور همزمان مصرف برق آسیاب گلوله ای، مصرف توپ فولادی و سایش لاینر را کاهش می دهد و آن را به مستقیم ترین روش برای کاهش هزینه های فرآوری به ازای هر تن متریک سنگ تبدیل می کند.

دریافت یک پیشنهاد طراحی
