نوع پرداخت:L/C,T/T
اینکوترم:FOB,CFR,CIF,EXW,FAS,FCA
حداقل سفارش:1 Set/Sets
حمل و نقل:Ocean
بندر:Qingdao
نام تجاری: ژونگ یودینگلی
Origin: چین
صدور گواهینامه: ISO9001/ISO14001/ISO45001/CE
وضعیت: New
Applicable Industry: Construction Works, Energy &Amp; Mining
Where To Provide Local Services (in Which Countries Are There Overseas Service Outlets): Russia, Indonesia
Video Factory Inspection: Provided
Mechanical Test Report: Provided
Marketing Type: Hot Product 2019
Core Component Warranty Period: 1.5 Years
Core Components: Engine, Motor
Warranty Period: 1.5 Years
Core Selling Point: High Productivity
حمل و نقل: Ocean
محل منبع: چین
گواهی: ISO9001/ISO14001/ISO45001/CE
بندر: Qingdao
نوع پرداخت: L/C,T/T
اینکوترم: FOB,CFR,CIF,EXW,FAS,FCA
این خط تولید فرآوری سنگ طلا توسط Zhongyu Dingli طراحی شده است که پیش تصفیه مواد خام، خرد کردن مدار بسته، سنگ زنی، جداسازی گرانشی، ذوب و شستشوی اختیاری CIP/CIL را در یک راه حل هوشمند کامل ادغام می کند. فیدر ارتعاشی DLZGC1250 سنگ معدن را با سرعت 250 تا 300 تن در ساعت به سنگ شکن فکی DLEV106 برای خرد کردن درشت (تغذیه ≤400 میلی متر، دبی ≤75 میلی متر) تحویل می دهد، به دنبال آن سنگ شکن مخروطی DLDS430 که با لایه ثانویه دوتایی 2Y0-loop2 کار می کند. مدار، پالایش سنگ معدن تا ≤20 میلی متر. یک صفحه شستشو پوشش خاک رس را برای بهبود قرار گرفتن در معرض ذرات طلا حذف می کند. آسیاب گلوله ای شبکه مرطوب MQY3660 (160 کیلو وات) و طبقه بندی مارپیچی DLLXS2011 (37 کیلووات) یک سیستم آسیاب مدار بسته را تشکیل می دهند که مواد مش 200- بیش از 85٪ با چگالی خمیر در 35٪ تا 40٪ تولید می کند. استخراج طلا از هیدروسیکلون FX-250 (بازده > 90٪)، جداکننده مارپیچی (کنسانتره 5-20 گرم در تن) و میز تکان دهنده 6-SX1800 (کنسانتره 20-50 گرم در تن، بازیابی > 85٪) استفاده می کند. یک کوره القایی با فرکانس متوسط 1.5 تا 3 تن در دمای 1200 تا 1300 درجه سانتیگراد در چرخه های 4 تا 6 ساعته ذوب می شود و شمش طلا (100 تا 500 گرم) با خلوص بالای 90 درصد تولید می کند. سیستم DCS مبتنی بر پروتکل PROFINET با نظارت دوربین هوش مصنوعی، شروع/توقف یک کلید، نظارت بر پارامترهای لحظه ای، هشدار زودهنگام خطا و تشخیص انحراف کمربند را امکان پذیر می کند. ظرفیت نصب شده 1374 کیلووات با ترانسفورماتور 1600 KVA توصیه شده است که ضریب توان 0.97 ≥ را از طریق جبران هوشمند هیبریدی به دست می آورد. تبدیل فرکانس آسیاب گلوله ای مصرف انرژی را تا 15 درصد کاهش می دهد. تخلیه خشک باطله رطوبت ≤30٪ و بازیافت آب بالای 85٪ را به دست می آورد.
| Item | Details |
|---|---|
| Processed Material | Rock gold ore |
| Feeding Equipment | DLZGC1250 Vibrating Feeder (250–300 t/h) |
| Primary Crushing | DLEV106 Jaw Crusher (feed ≤400 mm, discharge ≤75 mm) |
| Secondary Crushing | DLDS430 Cone Crusher + 2YK3070 Double-Layer Vibrating Screen (closed-loop) |
| Crushing Output | ≤20 mm qualified ore |
| Pretreatment | Washing screen for clay removal |
| Grinding | MQY3660 Wet Grid Ball Mill (160 kW) |
| Classification | DLLXS2011 Spiral Classifier (37 kW, closed-circuit) |
| Grinding Fineness | -200 mesh ≥85% |
| Pulp Density | 35%–40% |
| Hydrocyclone | FX-250 (classification efficiency >90%) |
| Gravity Separation | Spiral Separator (0.1–3 mm, concentrate 5–20 g/t) |
| Fine Separation | 6-SX1800 Shaking Table (concentrate 20–50 g/t, recovery >85%) |
| Smelting | 1.5–3 t Medium-Frequency Induction Furnace (1200–1300°C, 4–6 h cycle) |
| Gold Purity | ≥90% after impurity removal |
| Gold Ingot Specification | 100–500 g |
| Optional Leaching | CIL carbon leaching (recovery >92%) / desorption electrolysis (rate >98%) |
| Intelligent Control | DCS (PROFINET) + AI camera monitoring |
| Installed Capacity | 1374 kW (recommended transformer: 1600 KVA) |
| Power Factor | ≥0.97 (intelligent hybrid compensation) |
| Energy Saving | Ball mill frequency conversion (15% reduction) |
| Tailings Treatment | Dry discharge (moisture ≤30%, water recycling >85%) |
| EPC Contractor | Zhongyu Dingli |

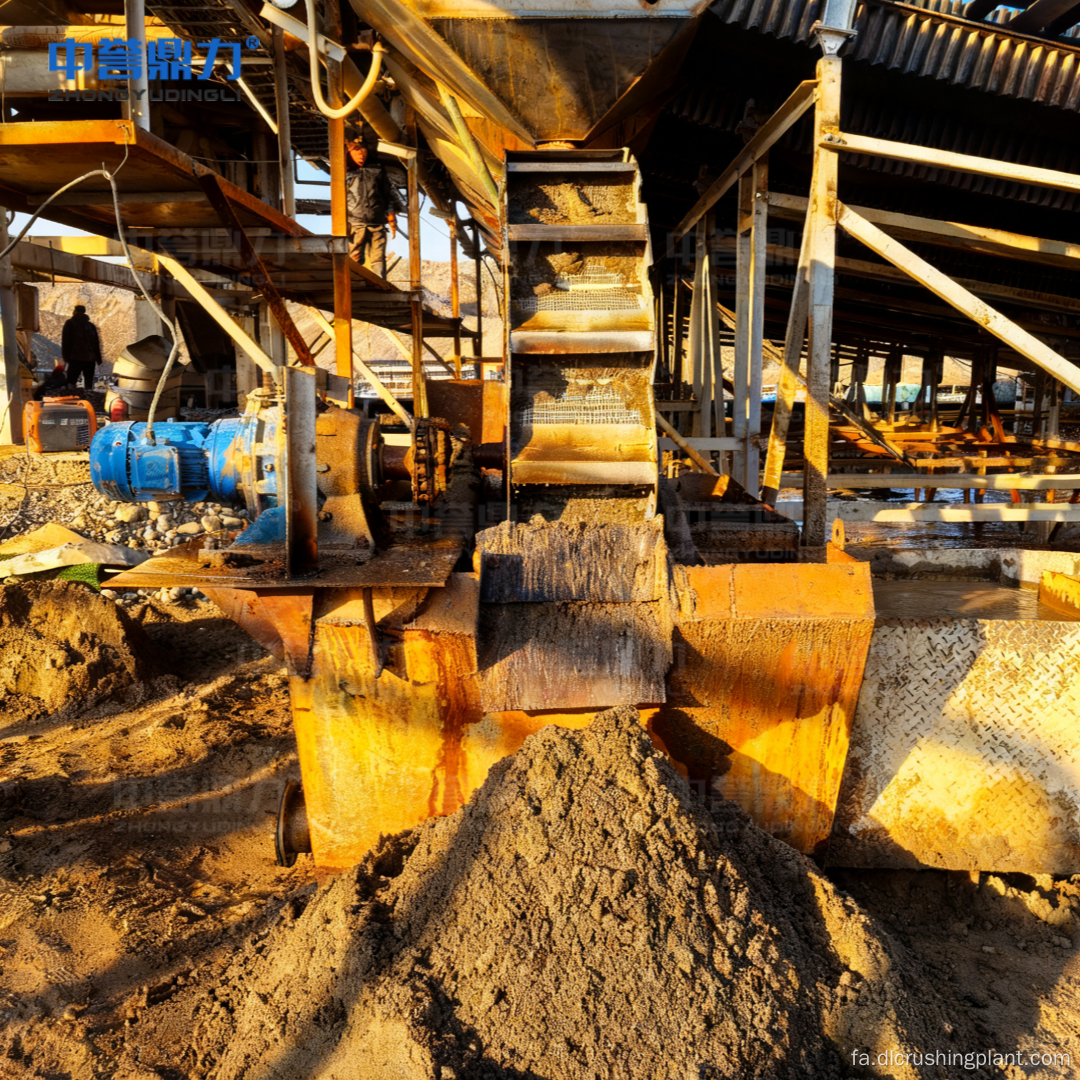

سنگ خام طلای سنگ خام توسط فیدر ارتعاشی DLZGC1250 با سرعت کنترل شده 250-300 تن در ساعت به سنگ شکن فکی DLEV106 برای خردایش اولیه تغذیه می شود و سنگ معدن را از ≤400 میلی متر به ≤75 میلی متر کاهش می دهد. تخلیه سنگ شکن وارد مدار حلقه بسته سنگ شکن مخروطی DLDS430 و صفحه ارتعاشی دولایه 2YK3070 می شود، جایی که مواد واجد شرایط ≤20 میلی متر از آن عبور می کند و ذرات بزرگ برای خرد کردن مجدد بازگردانده می شوند. یک صفحه شستشو برای افزایش قرار گرفتن در معرض ذرات طلا و جلوگیری از انسداد پایین دست، بسته بندی خاک رس را حذف می کند. سنگ معدن واجد شرایط وارد آسیاب گلوله ای شبکه مرطوب MQY3660 و سیستم آسیاب مدار بسته طبقه بندی کننده مارپیچی DLLXS2011 می شود، که در آن چگالی خمیر در 35٪ تا 40٪ حفظ می شود و ظرافت آسیاب به مش 200- می رسد که بیش از 85٪ برای تفکیک کامل ذرات طلا است. خمیر طبقه بندی شده برای طبقه بندی چگالی با راندمان بیش از 90 درصد به هیدروسیکلون FX-250 پمپ می شود. جداکننده مارپیچی ذرات طلای درشت (0.1-3 میلی متر) را جذب می کند، کنسانتره ارتقاء یافته به 5-20 گرم در تن، و میز تکان دهنده 6-SX1800 کنسانتره را تا 20-50 گرم در تن با بازیابی بالای 85 درصد تصفیه می کند. کنسانتره با عیار بالا در کوره القایی با فرکانس متوسط 1.5-3 تنی در دمای 1200-1300 درجه سانتیگراد در یک چرخه 6-4 ساعت ذوب می شود و شمش طلا (100-500 گرم) با خلوص بالای 90 درصد تولید می شود. برای کانسنگهای اکسیدی با عیار پایین، لیچینگ کربن CIL را میتوان اضافه کرد که با الکترولیز واجذب اختیاری با نرخ واجذبی بیش از 98 درصد، به بازیافت بالای 92 درصد دست یافت. باطله ها توسط ضخیم کننده و فیلترپرس تا رطوبت ≤30 درصد آبگیری می شوند و آب بازیافتی بیش از 85 درصد کل مصرف است. سیستم DCS تمام پارامترها را در زمان واقعی نظارت میکند و عملکرد تجهیزات را از طریق راهاندازی جریان معکوس و توالیهای خاموش کردن جریان رو به جلو هماهنگ میکند.
Q1: چگونه سیستم مدیریت هوشمند DCS + AI بازیابی طلا و بهره وری انرژی را بهینه می کند؟
سیستم DCS مبتنی بر پروتکل PROFINET تمام ایستگاه های فرعی در محل را به ایستگاه کنترل اصلی متصل می کند و امکان نظارت در زمان واقعی اندازه ذرات، غلظت پالپ، بار تجهیزات و مصرف برق را فراهم می کند. ماژول هوش مصنوعی مشخصات مواد دریافتی و وضعیت تسمه را از طریق تغذیه دوربین تجزیه و تحلیل می کند و به طور خودکار سرعت فیدر را برای جلوگیری از انسداد و اضافه بار تنظیم می کند. بهینهسازی هوشمند بار، توالی عملیات تجهیزات را هماهنگ میکند - راهاندازی جریان معکوس از ضربه شبکه و تجمع مواد جلوگیری میکند، در حالی که خاموش شدن جریان رو به جلو، تخلیه کامل هر واحد را تضمین میکند. این سیستم همچنین مجوزهای start-stop سلسله مراتبی، هشدار و خاموش شدن پارامتر دو سطحی، و ثبت خودکار پارامترهای خطا را 5 دقیقه قبل از هر خاموشی برای تجزیه و تحلیل علت اصلی ارائه می دهد.
Q2: مزیت افزودن صفحه شستشو در مرحله پیش تصفیه چیست؟
سنگ معدن سنگ طلا اغلب حاوی مواد معدنی رسی است که در اطراف ذرات طلا پیچیده شده و از قرار گرفتن آنها در معرض تجهیزات جداسازی گرانشی جلوگیری می کند. صفحه شستشو از اسپری آب و ارتعاش استفاده می کند تا دانه های رسی را قبل از خرد کردن متلاشی کند، ذرات طلای محبوس شده را آزاد کند و از مسدود شدن محفظه های سنگ شکن، توری های صفحه و قطعات داخلی آسیاب توسط خاک رس چسبنده جلوگیری کند. این مرحله پیش تصفیه مستقیماً نرخ قرار گرفتن در معرض طلا را بهبود می بخشد، زمان خرابی تجهیزات ناشی از انسداد را کاهش می دهد و کارایی سنگ زنی و طبقه بندی پایین دست را افزایش می دهد.
Q3: چه زمانی باید به جای تکیه بر جداسازی گرانشی، آبشویی کربن CIL اضافه شود؟
جداسازی گرانشی برای ذرات درشت طلای آزاد (0.1 تا 3 میلیمتر) بسیار مؤثر است، اما نمیتواند طلای ریز یا محصور شده را که در کانیهای سولفیدی یا سیلیکاتی قفل شده است، بازیابی کند. برای سنگ معدن های اکسیدی با عیار پایین که آسیاب به تنهایی نمی تواند ذرات ریز طلا را به طور کامل آزاد کند، شستشوی CIL (Carbon In Leach) به عنوان یک فرآیند تکمیلی اضافه می شود. محلول سیانید طلای ریز را حل میکند و کربن فعال مجموعه طلا-سیانید را برای دفع و جذب الکتریکی بعدی جذب میکند. این امر بازیابی کلی را به بالای 92% میرساند و فرآوری سنگهایی را که روشهای گرانشی به تنهایی سودآوری جزئی به همراه میآورد، از نظر اقتصادی مقرونبهصرفه میسازد. تصمیم برای افزودن CIL بر اساس داده های سنجش سنگ معدن و تجزیه و تحلیل کانی شناسی است.
