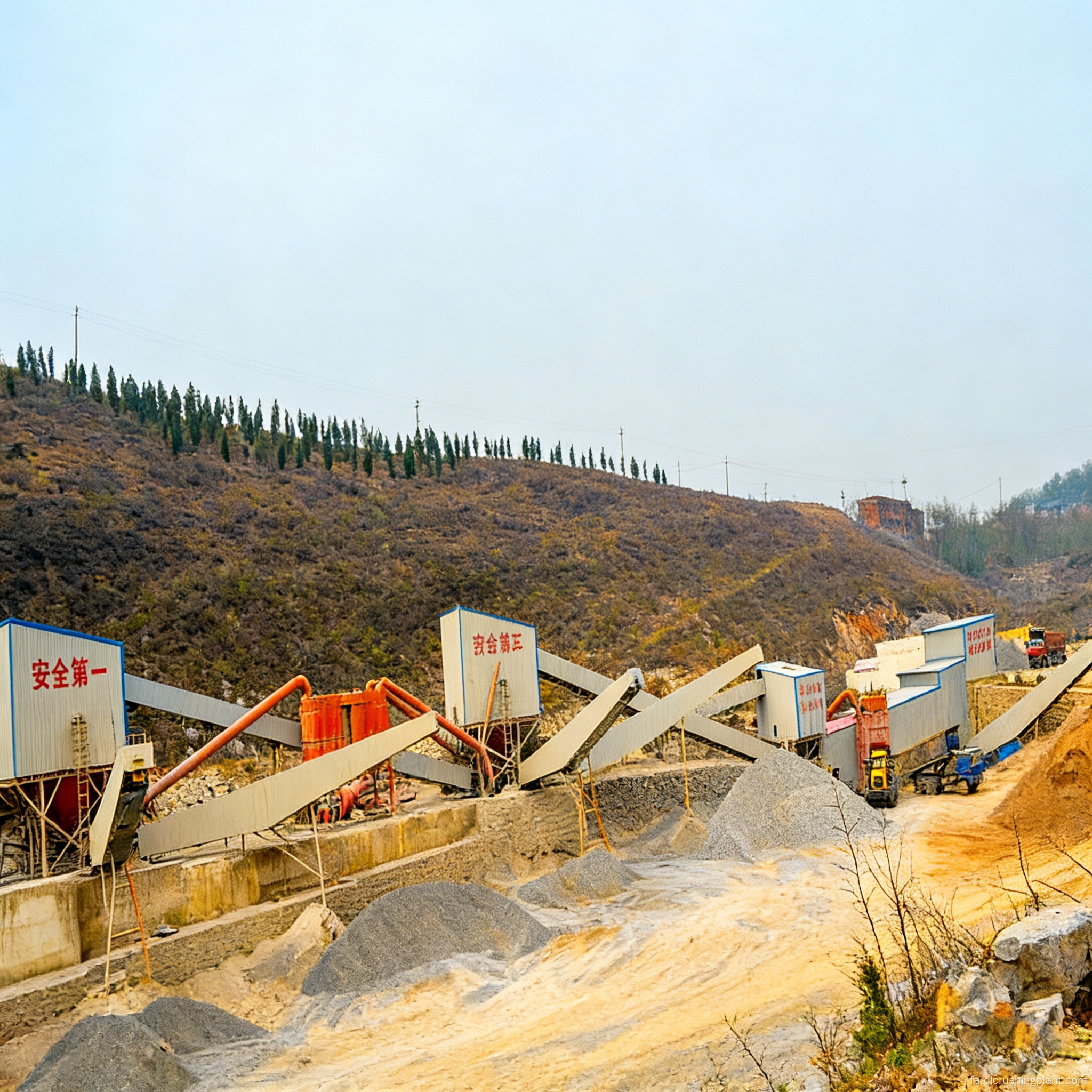

خط تولید تمام اتوماتیک سنگدانه برای معدن سنگ آهک گرانیت با عملیات هوشمند پیمانکار EPC

طرح دوگانه خط سنگدانه سنگ آهک گرانیت سنگ آهک با کارایی بالا راه حل EPC کنترل DCS

بررسی اجمالی پروژه

مقیاس: خط سنگدانه مدولار 500 تن در ساعت. یک شیفت 8 ساعته حدود 4000 تن تولید می کند. نرخ انطباق ظرفیت ساعتی > 98٪. تغذیه ≤800 میلی متر. محصولات نهایی قابل تنظیم از 0.5 تا 1 میلی متر تا 25 تا 31.5 میلی متر. عملکرد سالانه پایدار، سازگار با سوئیچینگ منابع چندگانه.

سناریوهای کاربردی: منابع مواد با سختی متوسط ​​تا کم مانند سنگ آهک و سنگ آبی و همچنین منابع مواد با سختی بالا مانند گرانیت و سنگریزه. محصولات نهایی عرضه شده به زیرساخت های پیشرفته و بازارهای مصالح ساختمانی از جمله راه آهن پرسرعت، بزرگراه ها و بتن تجاری. مناسب برای معادن خارج از کشور با انواع مواد خام بسیاری که نیاز به یک سیستم برای پوشش سناریوهای متعدد دارند.

نقاط اصلی درد

سختی مواد اولیه نامشخص است. انتخاب راه حل اشتباه منجر به سرمایه گذاری مکرر می شود.
راندمان اندازه‌گیری دستی و بارگذاری کم است و خطرات تقلب دارد.
انتشار گرد و غبار استانداردها را برآورده نمی کند که منجر به محدودیت تولید و اصلاح می شود.
مصرف برق بالا و مصرف قطعات فرسوده با هزینه های عملیاتی و نگهداری غیرقابل کنترل.
چرخه قطعات یدکی طولانی و پاسخ آهسته پس از فروش برای پروژه های خارج از کشور.

نکات برجسته راه حل

خود انطباق محلول دوگانه: سختی متوسط ​​تا کم از شکل دهی یک پاس استفاده می کند. سختی بالا از خرد کردن و شکل دهی دو مرحله ای استفاده می کند. یک سیستم چندین منبع مادی را پوشش می دهد و از سرمایه گذاری مکرر جلوگیری می کند.
پیکربندی مدولار راه حل یک تجهیزات خرد کردن ثانویه را حذف می کند. هزینه تدارکات 15 تا 20 درصد کمتر از خطوط سنتی است.
سیستم مدیریت معدن هوشمند DCS با شش عملکرد اصلی: یک توقف کلیدی و خاموش شدن متوالی، 12 پارامتر نظارت شده در زمان واقعی با راندمان تشخیص عیب تا 80 درصد افزایش یافته است، RFID انتهای تغذیه به‌علاوه توزین خودکار ضد تقلب، خطای بارگذاری هوشمند پایان محصول نهایی ≤ ± 0.5 درصد، گزارش‌های تولید خودکار خروجی مین و گزارش‌های تولید خودکار Minemoteler.
سیستم روغن کاری به طور خودکار بر اساس ساعات کار شروع می شود و عمر سرویس تجهیزات را 30٪ افزایش می دهد.
جمع آوری گرد و غبار کیسه پالس به همراه انتقال محصور، گرد و غبار کمتر از 10 میلی گرم در متر مکعب.
مصرف انرژی واحد 18 درصد کاهش یافت. فرکانس تعویض قطعه سایش تا 40 درصد کاهش یافته است. هزینه نگهداری سالانه حدود 30٪ کاهش می یابد.
تعهد ظرفیت: در صورت عدم دستیابی به ظرفیت ساعتی توافق شده، با توجه به کسری، وجه را مسترد کنید. تحویل قطعات یدکی در عرض 72 ساعت، با پاسخگویی مرزی 24 ساعته.

جریان فرآیند

راه حل یک | مواد با سختی متوسط ​​تا کم مانند سنگ آهک و سنگ آبی (تشکیل یک پاس)
تغذیه ارتعاشی → سنگ شکن چکشی سنگین DLPCZ1615 با تغذیه ≤650 میلی متر با سرعت 400 تا 500 تن در ساعت، ساخته شده در عملکرد شکل دهی، گردی سنگ 12# و 13# را تا 25% بهبود می بخشد.
سرمایه گذاری تجهیزات سنگ شکن ثانویه را حذف می کند. فرآیند کوتاه و مصرف انرژی کم.

راه حل دو | مواد با سختی بالا مانند گرانیت و سنگریزه (خرد کردن و شکل دهی دو مرحله ای)
تغذیه ارتعاشی ← خردایش اولیه سنگ شکن فکی DLEV125 با تغذیه ≤800 میلی متر با سرعت 240 تا 760 تن در ساعت ← سنگ شکن سنگ سخت دو محفظه ثانویه و ریز خرد کردن با استفاده از چکش دو طرفه و میزان شکست تا 40% در 450 تا 550 تن در ساعت کاهش یافته است ← طبقه بندی ورقه ای محصور شده در ساعت بارگذاری هوشمند

تجهیزات پشتیبانی مشترک: جمع کننده گرد و غبار کیسه ای پالس به علاوه راهروهای انتقال کاملاً محصور. کنترل مرکزی DCS به همراه روانکاری خودکار. یک ماژول شستشوی شن و ماسه را می توان زمانی که محتوای گل مواد خام بالا باشد ارتقا داد.

محتوای خدمات EPC

طراحی طرح: با تکیه بر مرکز تحقیق و توسعه استانی و پایگاه آزمایشی شن و ماسه برای آزمایش خواص مواد. مقایسه راه حل دوگانه، طرح کلی سه بعدی، مشخصات محصول نهایی و محاسبه بازگشت سرمایه، و هماهنگی ارزیابی محیطی.
ساخت تجهیزات: واحدهای اصلی خود توسعه یافته و خود تولید می شوند. قطعات پوشیدنی توسط خود تهیه می شود. عملیات آزمایشی کارخانه و بازرسی کیفیت تحت سیستم کیفیت ISO9001.
نصب و راه اندازی: پیش مونتاژ مدولار به همراه تیم نصب مستقیم. عملیات آزمایشی تک ماشین و پیوند، تولید و پذیرش استاندارد. کتابچه راهنمای تجهیزات، نقشه های مونتاژ عمومی، و دفترچه راهنمای قطعات سایش ارائه شده است.
واگذاری عملیات و تعمیر و نگهداری: نظارت بر سلامت بلادرنگ DCS. بازدیدهای مجدد منظم برای ایجاد پرونده سلامت تجهیزات. به روز رسانی سیستم و توصیه های بهینه سازی فرآیند تحت فشار قرار می گیرند. آموزش رایگان برای اپراتورها و پرسنل تعمیر و نگهداری. قطعات یدکی در عرض 72 ساعت با پاسخگویی مرزی 24 ساعته تامین می شود.

پرونده و داده های پروژه

پایه سنگ گرانیت و سنگریزه پرو · پیمانکاری عمومی EPC
(بر اساس سوابق صادرات عمومی و همان راه حل های مشخصات. پرو در لیست صادرات عمومی شرکت است. مواد خاص پروژه توصیه می شود با اسناد قرارداد و پذیرش تکمیل شود.)

منبع مواد: گرانیت و سنگریزه با سختی بالا، با استفاده از محلول دو با سنگ شکن فکی به همراه سنگ شکن سنگ سخت دو محفظه سنگ شکن دو مرحله ای.
محصولات نهایی: عرضه شده به زیرساخت های بزرگراه و کارخانه های بچینگ بتن تجاری، با مشخصات متعدد تولید شده به طور همزمان.
داده ها: ظرفیت کلاس 500 تن در ساعت، عملکرد پایدار در محدوده 450 تا 550 تن در ساعت، نرخ انطباق با ظرفیت ساعتی > 98 درصد، گرد و غبار <10 میلی گرم در متر مکعب، مصرف انرژی واحد حدود 18 درصد کاهش یافته است.
مزایا: هزینه نیروی کار حدود 30 درصد کاهش می یابد، دوره بازگشت سرمایه حدود 1.5 تا 2 سال است.
بازخورد مشتری (یک بیانیه سازگاری سازماندهی شده از اطلاعات عمومی، نه یک نقل قول مشتری): بر مصرف قطعات سایش در خرد کردن سنگ سخت و تامین مداوم مواد تمرکز کنید. ارزیابی مثبت سوئیچینگ محلول دوگانه با خواص مواد، اندازه‌گیری دقیق بارگذاری، و رسیدن قطعات یدکی در عرض 72 ساعت.

داده‌های رایج برای راه‌حل‌های مشخصات مشابه (پروژه‌های داخلی با نام مکان‌ها حذف شده است)
خطوط مشابه 500 تن در ساعت دارای دوره بازگشت سرمایه در حدود 1.5 تا 2 سال هستند. یک خط تولید سفارشی شده برای یک مشتری گروهی، پس از تنظیم فرآیند، نرخ صلاحیت محصول نهایی را 3 درصد بهبود بخشید.

شواهد قابلیت (قابل تایید در گزارش های عمومی)
30 سال تجربه تحقیق و توسعه تجهیزات معدن، بیش از 2000 روش پروژه. محصول برند معروف هنان. همکاری طولانی مدت با ساخت و ساز دولتی چین و ساخت و ساز راه آهن چین. محصولات صادر شده به ویتنام، برزیل، اتحادیه اروپا و بیش از 30 کشور و منطقه. گواهینامه بین المللی سیستم کیفیت ISO9001. 23 مرکز خدمات در سراسر کشور.

سوالات متداول

Q1: سختی مواد خام من نامشخص است. چگونه بین این دو راه حل انتخاب کنم؟

ابتدا آزمایش خواص مواد از جمله مقاومت فشاری، محتوای گل و سایندگی را انجام دهید. برای سنگ آهک و سنگ آبی با سختی متوسط ​​تا کم، Solution One با سنگ شکن چکشی سنگین یک پاس را انتخاب کنید، که 15٪ تا 20٪ در سرمایه گذاری خردایش ثانویه صرفه جویی می کند. برای مواد با سختی بالا مانند گرانیت و سنگریزه، راه حل دو با سنگ شکن اولیه فکی به همراه سنگ شکن سنگ سخت دو محفظه ثانویه و خرد کردن ریز را انتخاب کنید، که مصرف قطعات سایش قابل کنترل را فراهم می کند. همان سیستم پیکربندی را با توجه به ویژگی‌های مواد بدون ایجاد خط تکراری تغییر می‌دهد.

Q2: آیا گرد و غبار و شاخص های زیست محیطی می توانند نیازهای بازار اتحادیه اروپا و آسیای جنوب شرقی را برآورده کنند؟

کل خط از خرد کردن تا انتقال به غربالگری تا ذخیره سازی محصور شده است. هر نقطه تولید گرد و غبار مجهز به جمع کننده گرد و غبار کیسه پالس است. غلظت انتشار کمتر از 10 mg/m³ است. مدارک آزمایش و گواهی مربوط به ISO9001، CE و استانداردهای کل محلی مانند EN 12620 را می توان با توجه به بازار هدف برای پشتیبانی از پذیرش ارائه کرد.

Q3: قطعات یدکی و پس از فروش برای پروژه های خارج از کشور چگونه تضمین می شود؟

با تکیه بر شبکه خدمات خارج از کشور، ما پاسخگوی مرزی 24 ساعته را ارائه می دهیم. قطعات سایش معمولی ظرف 72 ساعت تحویل داده می شوند. سیستم DCS از راه دور وضعیت تجهیزات را تشخیص می دهد. بازدیدهای برگشت منظم پرونده سلامت تجهیزات را ایجاد می کند. در محل عملیات و تعمیر و نگهداری و آموزش پرسنل نیز در دسترس است.

Q4: چرا ما را انتخاب کنید؟ مزایای اصلی Zhongyu Dingli

Zhongyu Dingli که در سال 1987 تأسیس شد، ارائه‌دهنده راه‌حل‌های معدنی جهانی با 38 سال تخصص در صنعت است. با بیش از 140 ثبت اختراع بین‌المللی، یک کارخانه هوشمند 32000 متری و مرکز آزمایش پیشرفته، ما بیش از 100 مدل تجهیزات شامل خرد کردن، ساخت ماسه، راه‌حل‌های پردازش سیار را برای مدیریت کامل راه‌حل‌های پردازش سیار و Minfeli ارائه می‌کنیم. استخراج سنگدانه و فلزات. ما بیش از 5000 خط تولید را در سراسر جهان تحویل داده‌ایم، خدمات EPC یک مرحله‌ای را با راه‌اندازی سریع 58 روزه، با پشتیبانی بیش از 30 مرکز خدمات، 18 ماه گارانتی و پشتیبانی کامل چرخه عمر برای بیش از 10000 مشتری جهانی ارائه می‌کنیم.

برای دریافت توصیه‌ها و پیشنهادات انتخاب خط مجموع راه‌حل دوگانه کلاس 500 تن کلیک کنید
