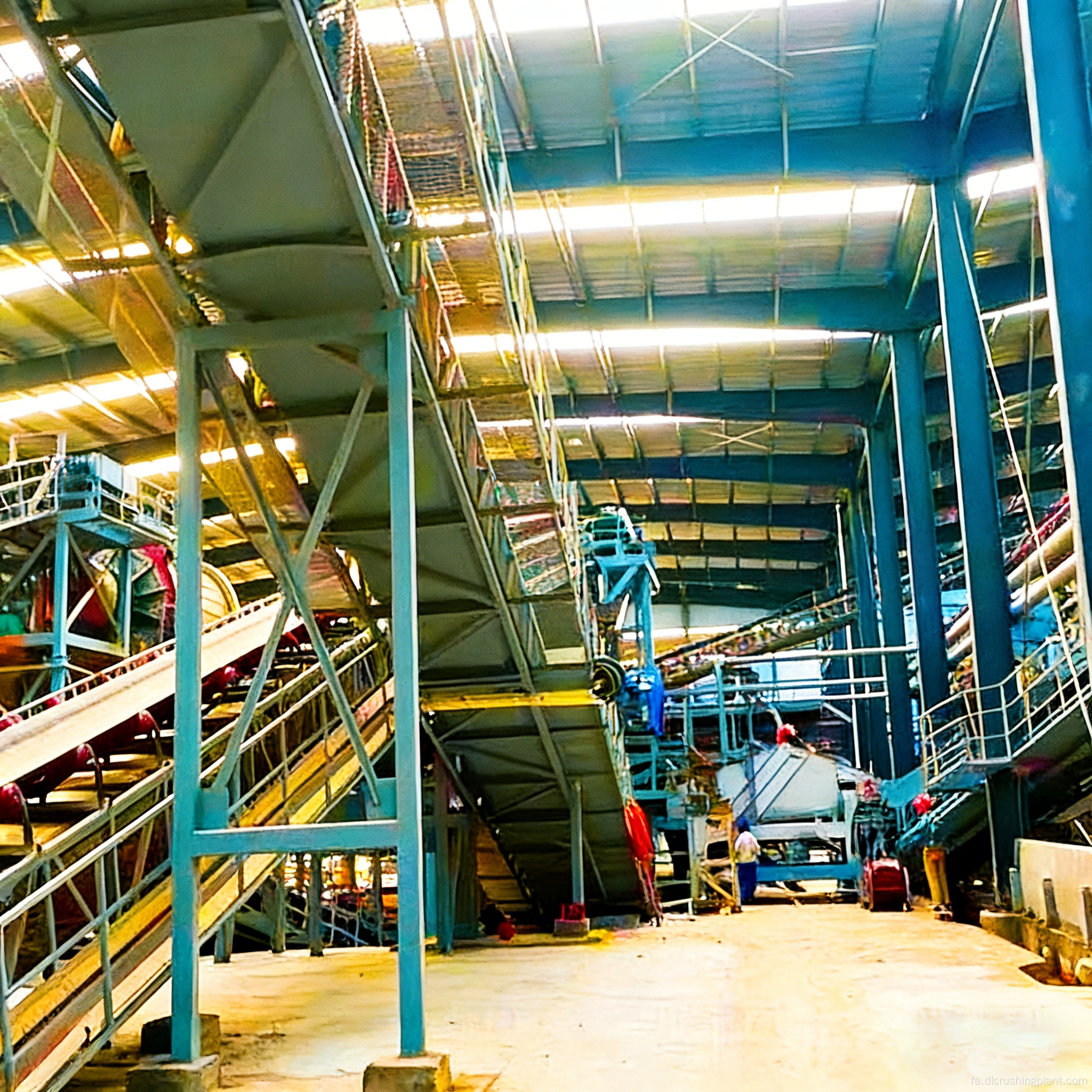

کارخانه سنگ سخت استخراج معدن برزیل فرآیند چند لایه با مصرف کم انرژی خروجی پایدار خدمات EPC

بررسی اجمالی پروژه

مقیاس پروژه: تولید سالانه 5 میلیون تن خط کل ظرفیت فوق‌العاده کلاس، مربوط به ظرفیت ساعتی تقریباً 1960 تن در ساعت، محاسبه شده بر روی 300 روز در 10 ساعت در بار 85 درصد.

سناریوهای کاربردی: منابع مواد اختصاصی برای پروژه های حمل و نقل کلیدی ملی مانند کریدورهای دریایی و راه آهن پرسرعت، پایگاه های معدنی فوق العاده بزرگ، و پروژه های کل مقیاس بزرگ برای سرمایه گذاری معدن در خارج از کشور.

نقاط درد اصلی

هنگامی که عرضه مواد تحت ظرفیت فوق العاده بزرگ قطع می شود، مستقیماً بر نقاط عطف ساخت و ساز پروژه های کلیدی ملی تأثیر می گذارد.
سنگ سخت دارای سایندگی قوی است، قطعات سایش نیاز به تعویض مکرر دارند، و پنجره های تعمیر و نگهداری دشوار است.
پروژه های دریایی و ساحلی دارای الزامات سختگیرانه برای گرد و غبار، خوردگی اسپری نمک و شکل ذرات محصول نهایی هستند.
زنجیره های تدارکات فرامرزی طولانی هستند، با لایه به لایه نشانه گذاری در مراحل میانی، کنترل سرمایه گذاری را دشوار می کند.
تیم‌های چند کشوری عادات عملیاتی متفاوتی دارند که در نتیجه هزینه‌های ارتباطی بالایی بین کنترل مرکزی و بهره‌برداری و نگهداری به همراه دارد.
تلفات از کار افتادگی بسیار زیاد است. توقف برنامه ریزی نشده مستقیماً سود پروژه را مصرف می کند.

نکات برجسته راه حل

سازگاری فرآیند دوگانه: پیکربندی موازی فرآیند کوتاه سنگ نرم، خرد کردن سه مرحله سنگ سخت به علاوه شکل دهی، ترکیب خرد کردن چند لایه و بهینه سازی شکل ذرات.
مصرف انرژی واحد 1.25 کیلووات ساعت در تن، 38 درصد کمتر از خطوط تولید در همان مقیاس. طول عمر قطعه سایش 85٪ افزایش یافته است، محتوای پوسته پوسته شدن و کشیدگی ≤4٪.
واحد اصلی هوشمند DL Mega Pro، مجهز به جمع آوری گرد و غبار کاملاً محصور و کنترل هوشمند دما، گرد و غبار ≤2 mg/m³.
نرخ صلاحیت شکل ذرات محصول نهایی 98٪، سه درجه بندی پایدار در 3:4:3، مطابق با استانداردهای بالا برای بسترهای راه آهن با سرعت بالا و پل های دریایی.
نسل سوم AIoT 32 نقطه داده را از بیش از 200 واحد تجهیزات جمع آوری می کند، با دقت هشدار 99٪.
کنترل مرکزی 6 نفره می تواند توقف کامل خط، تنظیم پارامتر و کنترل استثنا را کامل کند و 92٪ از هزینه های نیروی کار را صرفه جویی کند. پشتیبانی از 8 رابط زبان

جریان فرآیند

خط سنگ نرم متوسط ​​(سنگ آهک و دولومیت، Mohs 3 تا 5)
سه سری پیکربندی موازی سنگ شکن فکی حفره عمیق به همراه فرآیند کوتاه سنگ شکن ضربه ای چند محفظه: تغذیه ارتعاشی سنگین ← خردایش اولیه سنگ شکن فکی حفره عمیق با سری های متعدد موازی → سنگ شکن ضربه ای ثانویه و ریز خرد کردن → غربالگری چند لایه → سیلو محصول نهایی.
ویژگی ها: فرآیند کوتاه، انتقال کمتر، مصرف انرژی واحد به 1.25 کیلووات ساعت در تن کاهش یافته است.

خط هارد راک (گرانیت، سنگ آهن و فلدسپات پتاسیم، Mohs 6 تا 8)
تغذیه ارتعاشی با پیش غربالگری و حذف خاک ← خردایش اولیه سنگ شکن فکی ← سنگ شکن مخروطی هیدرولیک چند سیلندر ثانویه و خرد کردن ریز ← شکل دهی سنگ شکن ضربه ای شفت عمودی ← گردش غربالگری مدار بسته → سیلو محصول نهایی.
ویژگی ها: خرد کردن چند لایه مصرف فلز را کاهش می دهد. همراه با بهینه سازی شکل ذرات، طول عمر قطعه سایش تا 85 درصد، پوسته پوسته شدن محصول نهایی و محتوای کشیدگی ≤4 درصد افزایش یافت.

حفاظت از محیط زیست و اطلاعات
کارگاه کاملاً بسته به همراه جمع آوری گرد و غبار به علاوه کنترل هوشمند دما، گرد و غبار ≤2 mg/m³. اتاق کنترل مرکزی بار، دما و ارتعاش تجهیزات را در تمام سطوح کنترل می کند. ناهنجاری‌ها به‌طور خودکار آلارم‌های درجه‌بندی‌شده را ایجاد می‌کنند و توصیه‌های مربوط به کنترل فشاری را ایجاد می‌کنند.

محتوای خدمات EPC

طراحی طرح: بررسی در محل، تولید آزمایشی نمونه برداری مواد و تجزیه و تحلیل سایندگی، نقشه های طرح بندی سه بعدی، محاسبه ظرفیت و تجزیه و تحلیل بازگشت سرمایه. مسیرهای صدور گواهینامه و انطباق با محیط زیست مطابق با استانداردهای کشور هدف برنامه ریزی شده است.

ساخت تجهیزات: واحدهای اصلی سری DL Mega Pro و تجهیزات غربالگری، انتقال، جمع آوری گرد و غبار و کنترل الکتریکی به طور مستقل توسعه و تولید می شوند. پیش مونتاژ مدولار و راه اندازی اتصال کارخانه تکمیل شده است.

نصب و راه اندازی: ساخت و ساز کارهای عمرانی، لجستیک و ترخیص کالا از گمرک، نصب و راه اندازی محلی و آموزش اپراتور. تشخیص از راه دور از 5G به علاوه پیوندهای دوگانه ماهواره‌ای پشتیبانی می‌کند و پاسخ فوری را حتی در مناطق معدنی دوردست ممکن می‌سازد.

واگذاری عملیات و نگهداری: واگذاری در محل یا از راه دور اختیاری است، از جمله تامین قطعات یدکی، تعمیر و نگهداری عمیق، تست عملکرد و بهینه‌سازی فرآیند. قطعات اصلی دارای 1.5 سال گارانتی با تعویض رایگان قطعات معیوب در طول دوره گارانتی می باشند.

پرونده و داده های پروژه

خط مصالح معدنی میناس گرایس برزیل (میناس گرایس، برزیل، 2024)

مبنای صادرات: گزارش های عمومی حاکی از آن است که تجهیزات سنگ شکن و ماسه سازی Zhongyu Dingli به کشورها و مناطقی از جمله برزیل، آرژانتین، پرو و ​​شیلی صادر شده است. منبع: گزارش مصاحبه شرکتی اخبار معدن چین.
شرایط کار: دمای بالا گرمسیری و رطوبت بالا به اضافه سنگ سخت (Mohs 7 تا 8) محیط، در دسترس بودن تجهیزات پایدار در 97.1٪.
بهره برداری و نگهداری هوشمند: پیوندهای ارتباطی 5G به علاوه ماهواره، تشخیص از راه دور را امکان پذیر می کند و زمان رسیدگی به خطا را از 96 ساعت به 24 ساعت کاهش می دهد. اتاق کنترل مرکزی کاملاً خودکار تنها به 6 نفر برای تکمیل استاپ خط کامل، تنظیم پارامترها و رسیدگی به استثناها نیاز دارد که در مقایسه با خطوط سنتی با ظرفیت بالا، 92 درصد از هزینه های نیروی کار صرفه جویی می شود.
پشتیبانی چند زبانه: این سیستم 8 رابط عملیاتی شامل چینی، انگلیسی و پرتغالی را فراهم می کند که با عادت های استفاده تیم های چند منطقه ای سازگار است.
داده های کلیدی: مصرف انرژی واحد 1.25 کیلووات ساعت در تن، 38 درصد کمتر از خطوط تولید در همان مقیاس. طول عمر قطعه سایش 85٪ افزایش یافته است، پوسته پوسته شدن محصول نهایی و محتوای کشیدگی ≤4٪. انتشار گرد و غبار ≤2 mg/m³. نرخ صلاحیت شکل ذرات محصول نهایی 98٪، درجه بندی پایدار در 3:4:3.
گواهینامه ها: EU CE (EN 12620)، ISO9001، ISO14001، برزیل NBR، و GB/T 14685 همه کامل هستند.
داده های تجاری: یکپارچه سازی قراردادهای عمومی EPC چهار سطح پیوند میانی را حذف می کند و هزینه تدارکات را تا 35 درصد در مقایسه با تدارکات تقسیم شده کاهش می دهد. کل سرمایه گذاری حدود 230 میلیون یوان، شامل سیستم های هوشمند، امکانات حفاظت از محیط زیست، و خدمات محلی. قیمت‌های واحد تجهیزات، کارهای عمرانی، تعرفه‌ها، بیمه حمل‌ونقل اقیانوسی و نیروی کار نصب و راه‌اندازی، بدون هزینه‌های پنهان، قیمت‌های واحد تجهیزات را فهرست می‌کند. پشتیبانی از L/C، T/T، D/P، و تسویه مرزی RMB. می تواند با اعتبار صادراتی بانک صادرات واردات چین جفت شود و طرح های اقساطی تا 3 سال ارائه دهد.
بازخورد مشتری: بیانیه سازگاری سازماندهی شده از اطلاعات عمومی، نه یک نقل قول مشتری. مشتری در دسترس بودن تجهیزات در شرایط رطوبت بالا، سرعت پاسخ تشخیص از راه دور و سهولت استفاده از سیستم کنترل مرکزی چند زبانه را تشخیص داد.
توجه: این مورد نام مشتری یا قیمت قرارداد خاصی را مشخص نمی کند. پارامترهای فوق مقادیر فنی و اندازه گیری شده این پیکربندی هستند.

سوالات متداول

Q1: ظرفیت 5 میلیون تن در سال چگونه تبدیل و اجرا می شود؟

بر اساس 300 روز × 10 ساعت × 85 درصد بار، ظرفیت ساعتی مربوطه تقریباً 1960 تن در ساعت است. ظرفیت واقعی را می توان با توجه به روزهای کاری و شیفت کاری سالانه تنظیم کرد. گزارش محاسبه ظرفیت رایگان در مرحله اولیه ارائه می شود.

Q2: آیا می توان سنگ نرم و سنگ سخت را در یک خط کنترل کرد؟

یک چارچوب پیکربندی فرآیند دوگانه اتخاذ شده است. سنگ نرم متوسط ​​از سه سری ساختار موازی سنگ شکن فکی حفره عمیق به علاوه فرآیند کوتاه سنگ شکن ضربه ای استفاده می کند. سنگ سخت از سنگ شکن فکی به اضافه سنگ شکن مخروطی به علاوه شکل دهی شفت عمودی استفاده می کند. پیکربندی بر اساس مواد خام تغییر می کند و کنترل مرکزی گروه پارامتر مربوطه را فراخوانی می کند.

Q3: چگونه تامین مواد بدون وقفه برای یک خط فوق العاده با ظرفیت تضمین می شود؟

داده های بیش از 200 واحد تجهیزات به صورت بلادرنگ در فضای ابری با دقت هشدار 99 درصد آپلود می شود. واحدهای اصلی کلیدی دارای مسیرهای فرعی نگهداری هستند. در ترکیب با طرح موازی فاز یک و فاز دو، سری های دیگر می توانند تامین مواد را در حالی که یک سری تحت تعمیر است حفظ کنند.
