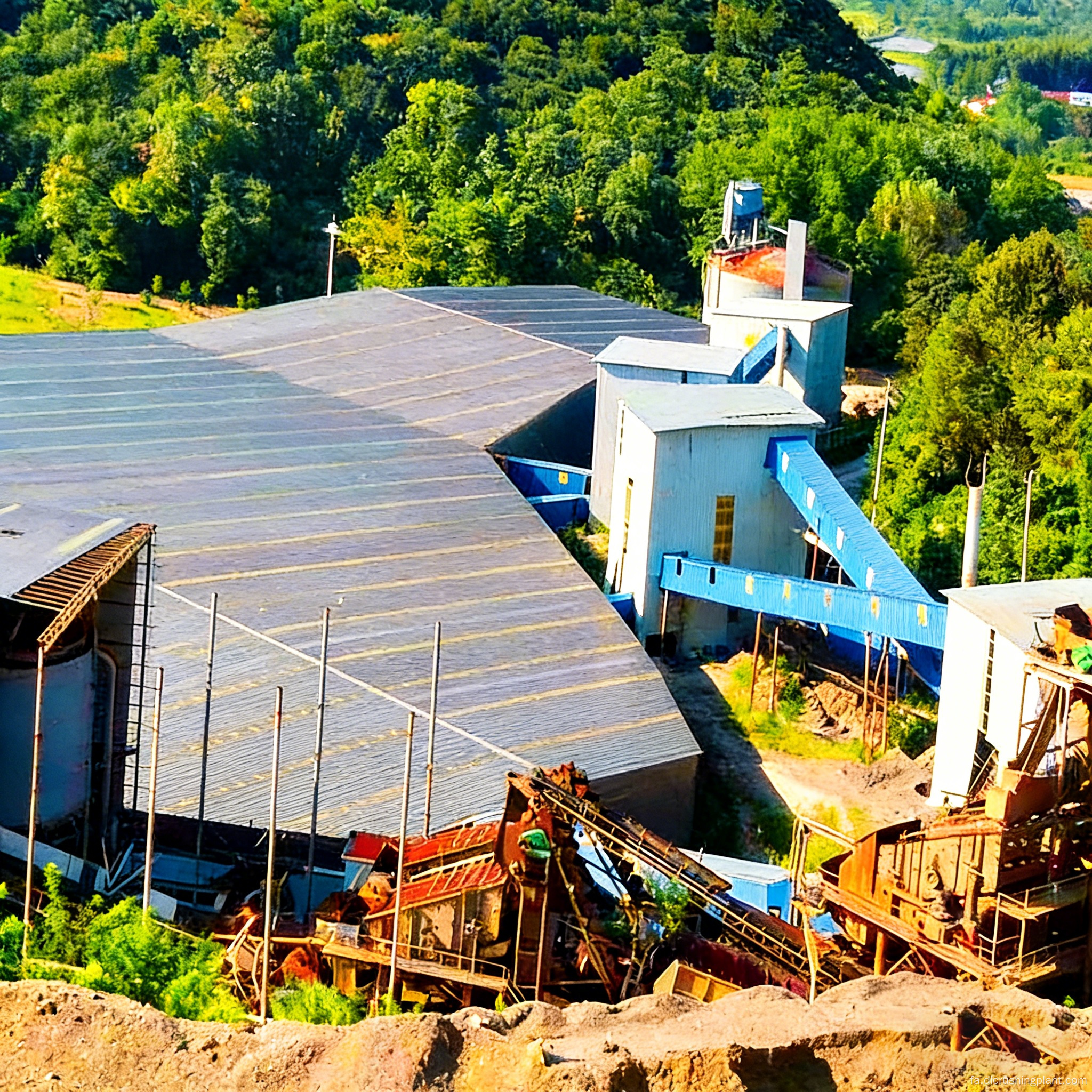

خط تولید غربالگری سنگدانه معدن معدن یکپارچه خدمات EPC کلید در دست تعمیر و نگهداری

کارخانه سنگ شکن سنگ سخت سنگ آهک گرانیت سنگ آهک کنترل گرد و غبار کم انرژی در دسترس بودن بالا سرویس یک مرحله ای EPC

بررسی اجمالی پروژه

مقیاس پروژه: سیستم یکپارچه خرد کردن و غربالگری 600 تن در ساعت. بر اساس 300 روز × 9 ساعت × 93 درصد بار، تولید سالانه تقریباً 1.68 میلیون تن است. یک خط منفرد می تواند از تامین مداوم مواد برای 8 کارخانه بچینگ بتن تجاری و 1 خط قطعات پیش ساخته ریلی با سرعت بالا پشتیبانی کند.

سناریوهای کاربردی: پایه‌های سنگدانه‌های پشتیبان معدن، منابع مواد اختصاصی برای پروژه‌های پیشرفته مانند دال‌های راه آهن با سرعت بالا و پل‌های عبوری از رودخانه، تامین خوشه‌های بتنی تجاری شهری، و پروژه‌های کل مقیاس بزرگ برای سرمایه‌گذاری معدن در خارج از کشور.

نقاط درد اصلی: مشکل در متعادل کردن شکل ذرات و درجه بندی پس از افزایش ظرفیت. مصرف انرژی بالا و مصرف قطعات سایش. زنجیره های طولانی تایید پروژه های خارج از کشور و برنامه های تحویل فشرده. افزایش آستانه های محیطی گرد و غبار و صدا. نیازهای پرسنل خط بزرگ و تلفات غیرقابل برنامه ریزی زیاد در زمان توقف. سرمایه گذاری یکباره و فشار تصرف سرمایه بالا.

نکات برجسته راه حل

فرآیند ترکیب مدولار: تشکیل یک پاس سنگ نرم، خرد کردن سه مرحله سنگ سخت، تعویض روی همان پلت فرم با توجه به سختی مواد.

نسل چهارم Mining Industrial Brain AIoT: 24 نقطه داده را از بیش از 120 واحد تجهیزات، از جمله طیف مواد خام، دمای بلبرینگ و فشار هیدرولیک جمع آوری می کند. دقت هشدار الگوریتم جنگل تصادفی 99 درصد، زمان توقف برنامه ریزی نشده 97 درصد کاهش یافت.

تولید و فروش بدون سرنشین: از بارگیری موازی 8 کامیون، توزین کد اسکن و نشست خودکار پشتیبانی می کند. راندمان حمل و نقل 50 درصد افزایش یافت و 12 نفر پرسنل بارگیری و توزین را کاهش داد.

حفاظت از محیط زیست سه گانه: راهروی محصور به علاوه جمع آوری گرد و غبار پالس به همراه اسپری هوشمند. گرد و غبار ≤2 mg/m³، نویز ≤68 dB.

عملکرد کیفیت: نرخ صلاحیت شکل ذرات 97.8٪. درجه بندی 0 تا 5 میلی متر، 5 تا 16 میلی متر و 16 تا 31.5 میلی متر پایدار در ساعت 26:44:30. محتوای پوسته پوسته شدن و کشیدگی ≤4.2٪.

EPC به علاوه خدمات محلی سازی عمیق با ادغام زنجیره کامل. هزینه تدارکات 32 درصد کمتر از تدارکات تقسیم شده است.

جریان فرآیند

خط سنگ نرم متوسط ​​(سنگ آهک و دولومیت، Mohs 3 تا 5)
تغذیه ارتعاشی → سنگ شکن چکشی سنگین یک پاسی → شکل دهی عمودی شافت → طبقه بندی صفحه ارتعاشی دایره ای چند لایه → سیلو محصول نهایی → سیستم بارگیری بدون سرنشین.
ویژگی ها: فرآیند کوتاه، انتقال کمتر، مصرف انرژی واحد اندازه گیری شده 1.3 کیلووات ساعت در تن، 30 درصد کمتر از همتایان.

خط هارد راک (گرانیت و بازالت، Mohs 6 تا 7)
تغذیه ارتعاشی با پیش غربالگری و حذف خاک ← خردایش اولیه سنگ شکن فکی ← سنگ شکن مخروطی هیدرولیک چند سیلندر ثانویه و خرد کردن ریز ← شکل دهی ضربه شفت عمودی ← گردش غربالگری مدار بسته → سیلو محصول نهایی.
ویژگی ها: عمر بوش مقاوم در برابر سایش NM500 7200 ساعت، 40 درصد بیشتر از آسترهای معمولی. خرد کردن چند لایه به علاوه بهینه سازی شکل ذرات، محتوای پوسته پوسته شدن و کشیدگی ≤4.2٪.

در سراسر خط

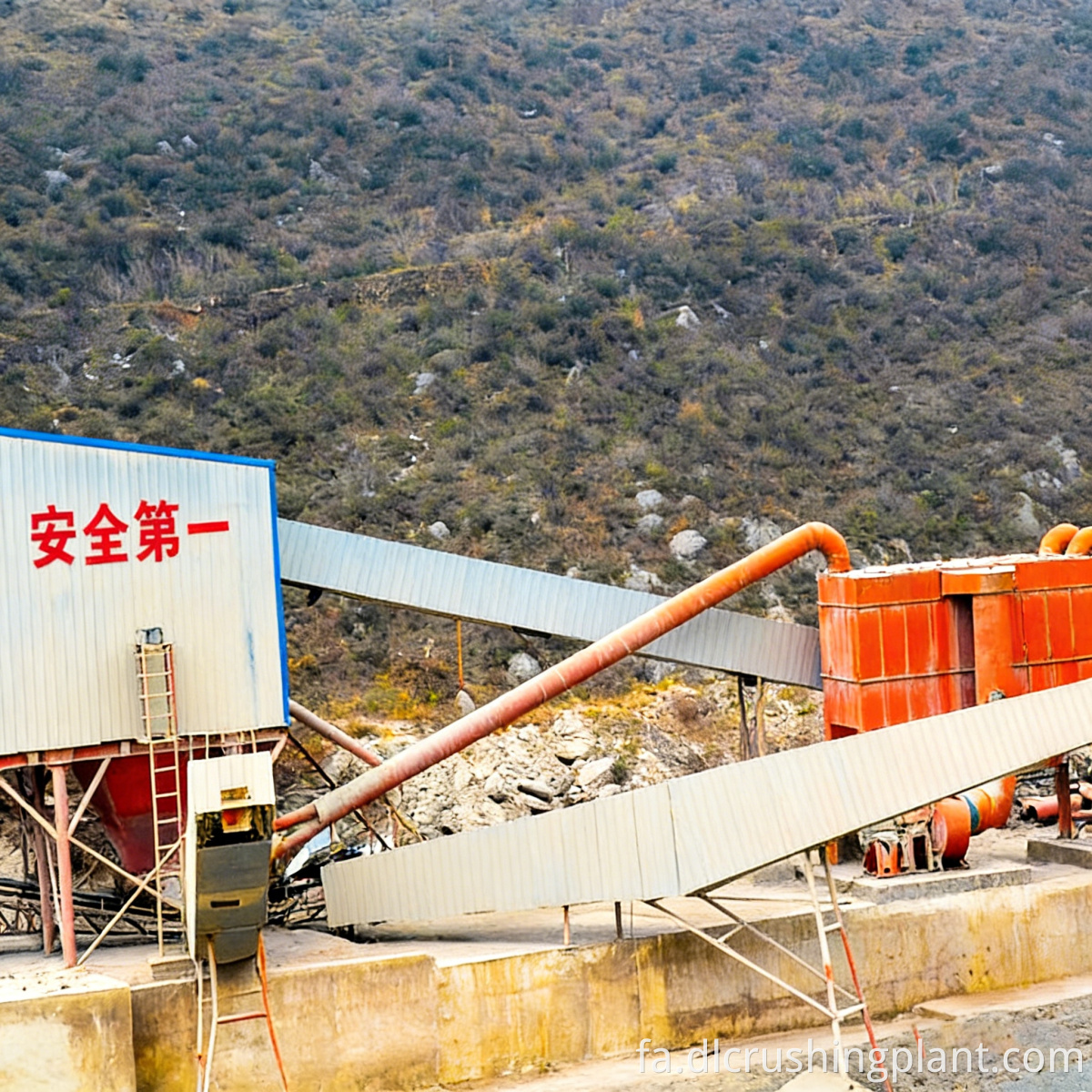

حفاظت از محیط زیست: راهروهای انتقال محصور، بازیابی متمرکز گرد و غبار پالس، اسپری هوشمند در نقاط کلیدی تولید گرد و غبار.

هوشمند: کنترل مرکزی DCS به همراه نظارت ابری. تشخیص از راه دور از تعویض رابط چند زبانه پشتیبانی می کند. 4 نفر می توانند مدیریت و کنترل خط کامل را کامل کنند، هزینه نیروی کار 85٪ صرفه جویی می شود.

محتوای خدمات EPC

طراحی طرح: تولید آزمایشی بررسی و نمونه برداری در محل، تست سختی و سایندگی مواد، نقشه های طرح بندی سه بعدی، محاسبه ظرفیت و تجزیه و تحلیل بازگشت سرمایه، برنامه ریزی مسیر مطابقت محیطی و نویز کشور مورد نظر.

ساخت تجهیزات: تحقیق و توسعه مستقل و تولید واحدهای اصلی و تجهیزات غربالگری، انتقال و جمع آوری گرد و غبار. کمپرس پیش مونتاژ مدولار و راه اندازی اتصال کارخانه در محل کار نصب.

نصب و راه اندازی: ساخت و ساز کارهای عمرانی، لجستیک و ترخیص گمرکی، نصب و راه اندازی بومی سازی، آموزش اپراتور. دوره تحویل استاندارد ظرف 9 ماه، 30٪ کوتاهتر از میانگین صنعت.

واگذاری عملیات و نگهداری: واگذاری در محل یا از راه دور اختیاری است، از جمله هشدار خطا از راه دور، تامین قطعات یدکی، تعمیر و نگهداری عمیق، تست عملکرد و بهینه‌سازی فرآیند. قطعات اصلی 1.5 سال گارانتی، تعویض رایگان قطعات معیوب در طول دوره گارانتی.

پرونده و داده های پروژه

خط تولید سنگدانه سمارنگ اندونزی (سمارانگ، اندونزی، 2025)

شرایط کار: محیط گرمسیری با دمای بالا و رطوبت بالا، در دسترس بودن تجهیزات پایدار در 96.3٪.

تحویل: دوره راه اندازی 9 ماه، 30٪ کوتاهتر از میانگین صنعت. تمام مراحل تأیید طی 2.5 ماه تکمیل شد، گواهینامه CE و SNI اندونزی طی 35 روز تکمیل شد.

مزایا: دوره بازپرداخت سرمایه 3 سال. فرآوری عمیق باطله ها به مواد اولیه ملات شن و ماسه تولیدی و مخلوط خشک، امتیاز رشد 15 درصدی اضافی را به همراه دارد.

بهره برداری و نگهداری هوشمند: تشخیص از راه دور پیوند ارتباطی 4G به علاوه ماهواره، زمان رسیدگی به خطا از 72 ساعت به 24 ساعت کاهش یافته است. کنترل مرکزی 4 نفر کل خط را مدیریت می کند، هزینه نیروی کار 85٪ صرفه جویی می شود. سیستم از تغییر زبان چینی، انگلیسی، اندونزیایی و ویتنامی پشتیبانی می کند.

گواهینامه ها: EU EN 12620، CE، ISO9001، ISO14001، ISO45001، SNI اندونزیایی، و GB/T 14685 همه کامل هستند.

بازخورد مشتری: بیانیه سازگاری سازماندهی شده از اطلاعات عمومی، نه یک نقل قول مشتری. مشتری پایداری عملیات مداوم تحت شرایط رطوبت بالا، سرعت پاسخ تشخیص از راه دور و خدمات نصب و آموزش محلی را تشخیص داد.

یادداشت منبع: مواد پروژه ارائه شده توسط مشتری. هیچ صفحه پروژه مستقلی در شبکه های عمومی یافت نشد. قابلیت تحویل بومی سازی شده اندونزیایی این شرکت توسط سایر سوابق تحویل پروژه اندونزیایی پشتیبانی می شود که استقرارهای متفاوتی از پروژه سمارنگ هستند و به صورت موازی در اینجا ذکر نشده اند.

سوالات متداول

Q1: خروجی واقعی سالانه و کل توان نصب شده خط 600 تن در ساعت چگونه محاسبه می شود؟

بر اساس 300 روز × 9 ساعت × 93 درصد بار، تولید سالانه تقریباً 1.68 میلیون تن است. توان نصب شده خاص و طرح‌های چیدمان مشمول محاسبه مصرف انرژی رایگان و نقشه‌های طرح‌بندی سه بعدی هستند.

Q2: آیا می توان فرآیندهای سنگ نرم و سنگ سخت را بعدا تغییر داد یا گسترش داد؟

فرآیند ترکیب مدولار از افزودن واحدهای اصلی و ماژول های غربالگری پشتیبانی می کند. هنگام تغییر از سنگ نرم به سنگ سخت، به سادگی سنگ شکن های مخروطی و سنگ شکن های شکل دهنده را بدون تأثیر بر ساختار اصلی خط تولید یکپارچه کنید.

Q3: صدور گواهینامه و تایید پروژه در خارج از کشور چقدر طول می کشد؟

پروژه سمارنگ اندونزی تمام تاییدیه ها را در 2.5 ماه تکمیل کرد و گواهینامه CE و SNI در عرض 35 روز تکمیل شد. یک تیم حقوقی حرفه ای با عوامل محلی برای کمک به مجوزهای معدن و تشکیل پرونده محیطی کار می کند.

Q4: مصرف انرژی و هزینه قطعات سایش چگونه کنترل می شود؟

مصرف انرژی واحد اندازه گیری شده برای سنگ نرم متوسط ​​1.3 کیلووات ساعت در تن است که 30 درصد کمتر از همتایان است. در بخش سنگ سخت، عمر بوش NM500 7200 ساعت است که 40 درصد بیشتر از لاینرهای معمولی است.
