راه حل های مدولار بدون گرد و غبار کم انرژی کارخانه شن و ماسه شن و ماسه ساخت و ساز شهری EPC Service One Stop

بررسی اجمالی پروژه

مقیاس پروژه: خط سنگدانه مدولار استاندارد شده 800 تن در ساعت، چهار سیستم اصلی خرد کردن، غربالگری، شستشو و جمع آوری گرد و غبار محصور را ادغام می کند. مجموع توان نصب شده تقریباً 900 کیلو وات است. بر اساس عملیات مستمر، ظرفیت تامین مواد روزانه تا حدود 19200 تن است.

سناریوهای کاربردی: مهندسی شهری، ساخت بزرگراه، و تامین کل صنعتی و تجاری در خاورمیانه و مناطق خشک. مناسب برای مواد متوسط ​​سخت مانند سنگ آهک و ماسه سنگ.

نقاط اصلی درد

ظرفیت پایدار و شکل ذرات محصول نهایی برای مواد سخت سخت به طور همزمان دشوار است.
شن و ماسه و گرد و غبار، خوردگی خشک و دمای پایین باعث افزایش سایش تجهیزات و بسیاری از خاموش شدن های ناخواسته می شود.
پروژه های زیرساختی کوچک و متوسط ​​نیاز به عرضه دسته ای کوچک و فرکانس بالا دارند. پس از توقف خط، تامین مواد قطع می شود.
فشار سرمایه گذاری اولیه بالا و نقاط عطف راه اندازی تولید فشرده. اپراتورهای ناکافی منجر به نوسانات درجه بندی محصول نهایی می شود.

نکات برجسته راه حل

پیکربندی مدولار استاندارد، هزینه خرید 20٪ کمتر از خطوط کوچک و متوسط ​​سفارشی مشابه، نصب و راه اندازی به 23 روز کاهش یافت.
قطعات هسته مقاوم در برابر سایش NM600 با سختی 570 تا 600 HBW، مقاومت در برابر سایش تا 10 برابر فولاد معمولی و چقرمگی ضربه ≥32 J/cm² در دمای منفی 20 درجه سانتیگراد.
جمع آوری گرد و غبار فشار منفی بسته، انتشار گرد و غبار ≤10 میلی گرم در متر مکعب، رعایت کنترل محیطی دقیق.
پوسته پوسته شدن و کشیدگی محصول نهایی <7٪، نرخ صلاحیت اندازه ذرات ≥98.5٪، به طور مستقیم مطابق با استانداردهای مواد شهری و بزرگراهی است.
تعمیر و نگهداری پیشگویانه هوش مصنوعی، گرفتن پیش سازهای خطا 80 ساعت قبل، MTBF 25٪ افزایش یافته است، در دسترس بودن خط ≥86٪.

جریان فرآیند

فرآیند خط اصلی
تغذیه ارتعاشی سنگین با پیش غربالگری گریزلی و حذف خاک ← خردایش اولیه سنگ شکن فکی ← خردایش و شکل دهی ثانویه و ریز سنگ شکن ضربه ای ← طبقه بندی صفحه ارتعاشی دایره ای چند لایه ← شستشوی شن و سنگ با سطل چرخ یا شستشوی مارپیچ برای حذف گل و لای و کنترل پودر ← راهروی محصور

شاخه های شرایط کار

سنگ آهک و ماسه سنگ متوسط ​​سخت: خرد کردن دو مرحله به علاوه شکل دهی یک مرحله ای، فرآیند کوتاه و مصرف انرژی کم.
محتوای گل و لای بالا یا مواد خام فصل بارانی: برای کنترل پودر سنگ و پودر گل، شستشو و بازیافت شن و ماسه ریز را اضافه کنید.
مناطق کم آب خشک: شستشوی آب را با حذف پودر به روش خشک به اضافه جمع آوری گرد و غبار با فشار منفی بسته جایگزین کنید و در منابع آب صرفه جویی کنید.

حفاظت از محیط زیست و اطلاعات

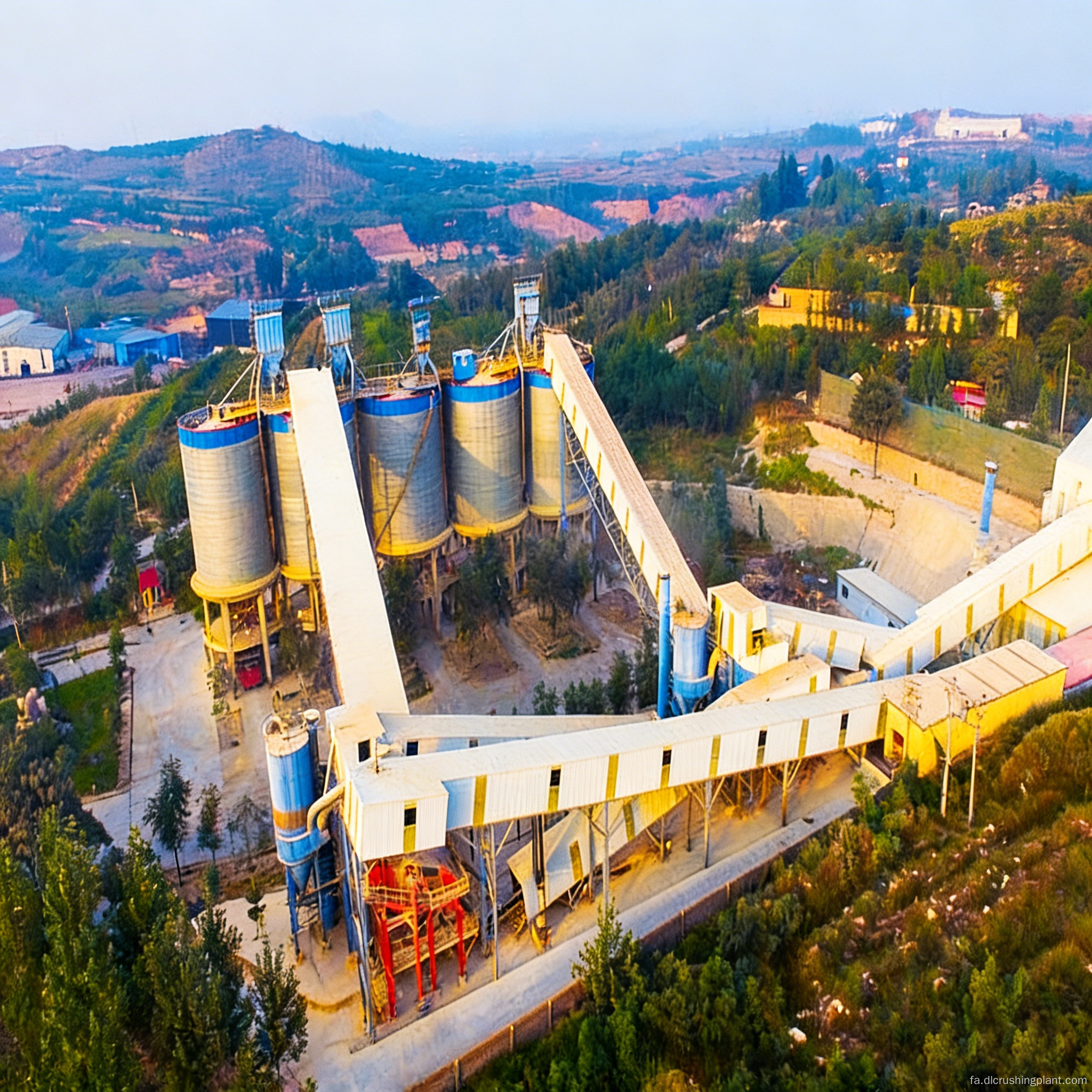

سیلوهای کاملاً محصور و راهروهای انتقال، جمع آوری گرد و غبار با فشار منفی متمرکز، مهار گرد و غبار اسپری در نقاط کلیدی تولید گرد و غبار. جمع آوری 24 ساعته داده های ظرفیت و درجه بندی از راه دور، هشدار غیرعادی خودکار.

محتوای خدمات EPC

طراحی طرح: بررسی در محل، تولید آزمایشی نمونه برداری از مواد خام و طراحی درجه بندی، نقشه های طرح بندی سه بعدی، محاسبه ظرفیت و تجزیه و تحلیل سرمایه گذاری. مش های صفحه و پارامترهای فرآیند را با توجه به مشخصات کل کشور هدف تعیین کنید.

ساخت تجهیزات: تحقیق و توسعه مستقل و تولید واحدهای اصلی و تجهیزات غربالگری، انتقال و جمع آوری گرد و غبار. پیش مونتاژ استاندارد مدولار و راه اندازی اتصال کارخانه باعث کاهش کار در محل می شود.

نصب و راه اندازی: حمل و نقل لجستیک، هدایت ساخت فونداسیون، بلند کردن مدولار، نصب کامل و راه اندازی تا تولید در 23 روز. پشتیبانی از 11 روز آموزش عملیات در سایت و تنظیم پارامتر.

واگذاری عملیات و تعمیر و نگهداری: پاسخگویی به خطای هوشمند 24 ساعته، تعمیر 72 ساعته در محل، هر دو ماه یکبار بازرسی فنی، کیت قطعات یدکی اضطراری برای قطعات سایش، تعمیر و نگهداری پیشگویانه هوش مصنوعی. نرخ تعمیر تجهیزات ≥97.5٪، خرابی 48٪ کمتر از میانگین صنعت، قطعات اصلی 12 ماه ضمانت.

پرونده و داده های پروژه

پروژه تامین مصالح شهری و بزرگراه برای جنوب آسیا و خاورمیانه

پایه صادرات: تجهیزات Zhongyu Dingli به بازارهایی از جمله بنگلادش، مالزی و اندونزی صادر شده است. منبع: گردآوری شده از مطالب عمومی از جمله ورودی های شرکت Baidu Baike.
پیکربندی: سنگ شکن، غربالگری و خط شستشو مدولار 800 تن در ساعت، پردازش مواد سخت متوسط ​​مانند سنگ آهک و ماسه سنگ، ارائه مواد مداوم برای زیرساخت های منطقه ای.
داده های کلیدی: کل توان نصب شده تقریباً 900 کیلو وات. پوسته پوسته شدن و ازدیاد طول محصول نهایی <7٪، نرخ صلاحیت اندازه ذرات ≥98.5٪. انتشار گرد و غبار ≤10 mg/m³. قطعات سایش NM600 عمر کلی دستگاه را تقریباً 4 برابر افزایش می دهد و نرخ خوردگی قطعات را تا 65٪ کاهش می دهد. تعمیر و نگهداری پیش‌بینی‌کننده هوش مصنوعی از در دسترس بودن خط ≥86% پشتیبانی می‌کند که با ریتم کار روزانه 15 تا 17 ساعت سازگار است.
سازگاری نسخه خاورمیانه: محفظه مقاوم در برابر شن و غبار و خنک کننده و اتلاف گرما، فیلتراسیون و روانکاری بهینه برای شرایط خشک با دمای بالا. نسخه دمای پایین دارای اجزای کلیدی با چقرمگی ضربه ≥32 J/cm² در منفی 20 درجه سانتیگراد است.
بازخورد مشتری: بیانیه سازگاری سازماندهی شده از اطلاعات عمومی، نه یک نقل قول مشتری. مشتری عملکرد پیکربندی را در ثبات عرضه مداوم مواد، ثبات درجه بندی محصول نهایی و انطباق با محیط زیست تشخیص داد.
توجه: این مورد نام مشتری یا قیمت قرارداد خاصی را مشخص نمی کند. پارامترهای فوق مقادیر فنی و اندازه‌گیری شده پیکربندی‌های در دسترس عموم هستند.

سوالات متداول

Q1: دوره سرمایه گذاری و تحویل برای یک خط 800 تن در ساعت چیست؟

راه حل استاندارد شده برای مواد سخت متوسط ​​نیاز به سرمایه گذاری کلی دارد که از حدود 1.8 میلیون یوان شروع می شود، که مطابق با پیکربندی و استانداردهای محیطی تنظیم شده است، که 20٪ کمتر از خطوط کوچک و متوسط ​​سفارشی است. مدت تحویل و نصب و راه اندازی تجهیزات 23 روز می باشد.

Q2: آیا می توان مواد خام با محتوای گل بالا را پردازش کرد؟ آیا شستشوی آب اجباری است؟

سطل چرخ یا واشر شن و ماسه مارپیچی به اضافه ماژول های بازیابی شن و ماسه ریز را می توان پیکربندی کرد. برای مناطق خشک در خاورمیانه، حذف پودر به روش خشک با جمع آوری گرد و غبار با فشار منفی بسته توصیه می شود که در مصرف آب صرفه جویی می شود و استانداردها را به طور مساوی رعایت می کند.

Q3: دمای بالا، شن و غبار و شرایط دمای پایین چگونه سازگار است؟

نسخه خاورمیانه ای محفظه مقاوم در برابر شن و گرد و غبار و خنک کننده را تقویت می کند و نرخ خوردگی اجزا را تا 65 درصد کاهش می دهد. نسخه دمای پایین دارای اجزای ساختاری کلیدی با چقرمگی ضربه ≥32 J/cm² در دمای منفی 20 درجه سانتیگراد است. قطعات خرد کننده هسته NM600 با مقاومت سایشی تا 10 برابر فولاد معمولی است.
