راه حل EPC کلید در دست خط تولید سنگ شکن سنگ شکن در مقیاس بزرگ با کنترل هوشمند هوش مصنوعی در دسترس بودن بالا

بررسی اجمالی پروژه

مقیاس پروژه: سیستم یکپارچه خرد کردن و غربالگری کلاس 1000 تن در ساعت. بر اساس 300 روز × 10 ساعت × 93 درصد بار، تولید سالانه تقریبا 2.8 میلیون تن است. ظرفیت یک خط می تواند تامین مداوم مواد برای 8 تا 10 کارخانه بچینگ بتن تجاری و 2 خط قطعات پیش ساخته ریلی با سرعت بالا را پشتیبانی کند.

سناریوهای کاربردی: پایه‌های معدنی بزرگ، منابع مواد اختصاصی برای زیرساخت‌های پیشرفته مانند پل‌های راه‌آهن با سرعت بالا و پل‌های دریایی، تامین مواد برای خوشه‌های بتن تجاری شهری، و پروژه‌های کل مقیاس بزرگ برای سرمایه‌گذاران معدن در خارج از کشور.

نقاط درد اصلی: مشکل در ایجاد تعادل در شکل و درجه بندی ذرات پس از افزایش ظرفیت، مصرف انرژی بالا و مصرف قطعات فرسوده، چرخه های طولانی تایید و راه اندازی پروژه در خارج از کشور، انتشار محیطی بالا و آستانه نویز، و تقاضای نیروی کار بالا برای خطوط بزرگ با تلفات زیاد در زمان توقف برنامه ریزی نشده.

نکات برجسته راه حل

فرآیند انعطاف پذیر مدولار: تشکیل سنگ نرم یک پاس، سنگ سخت خرد کردن سه مرحله، پیکربندی سوئیچینگ بر روی همان پلت فرم با توجه به سختی مواد.

AIoT مغز صنعتی استخراج نسل چهارم: 26 نقطه داده را از بیش از 150 واحد تجهیزات جمع آوری می کند، دقت هشدار خطای ابری 99 درصد.

طراحی محیطی سه گانه: راهروی محصور به علاوه جمع آوری گرد و غبار پالس به اضافه اسپری هوشمند، گرد و غبار ≤2 mg/m³، نویز ≤68 دسی بل.

کیفیت محصول نهایی: نرخ صلاحیت شکل ذرات 98 درصد، سه درجه بندی 0 تا 5 میلی متر، 5 تا 16 میلی متر و 16 تا 31.5 میلی متر پایدار در ساعت 27:43:30.

EPC به علاوه خدمات محلی: ادغام زنجیره کامل، هزینه تدارکات 35 درصد کمتر از تدارکات تقسیم شده است.

جریان فرآیند

خط سنگ نرم متوسط ​​(سنگ آهک و دولومیت، Mohs 3 تا 5)

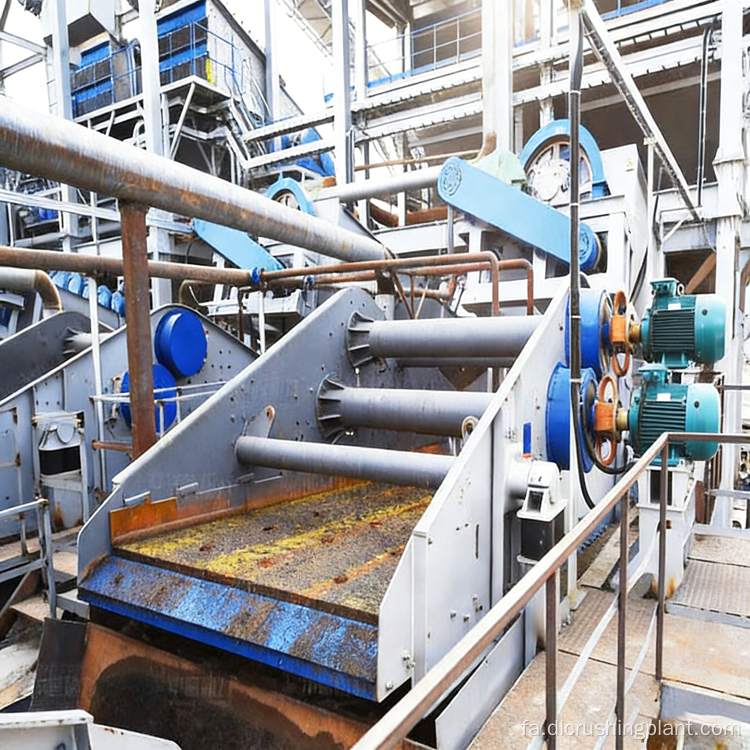

تغذیه ارتعاشی → سنگ شکن چکشی سنگین یک پاسی → شکل دهی ضربه عمودی شافت → طبقه بندی صفحه ارتعاشی دایره ای چند لایه → سیلو محصول نهایی → سیستم بارگیری بدون سرنشین.
ویژگی ها: فرآیند کوتاه، انتقال کمتر، مصرف انرژی واحد اندازه گیری شده 1.25 کیلووات ساعت بر تن، 32 درصد کمتر از خطوط تولید در همان مقیاس.

خط هارد راک (گرانیت و بازالت، Mohs 6 تا 7)
تغذیه ارتعاشی با پیش غربالگری و حذف خاک ← خردایش اولیه سنگ شکن فکی ← سنگ شکن مخروطی هیدرولیک چند سیلندر ثانویه و خرد کردن ریز ← شکل دهی سنگ شکن ضربه ای شفت عمودی ← گردش غربالگری مدار بسته → سیلو محصول نهایی.
ویژگی ها: عمر بوش مقاوم در برابر سایش NM500 به 7500 ساعت می رسد که 40 درصد بیشتر از آسترهای معمولی است. خرد کردن چند لایه به همراه بهینه سازی شکل ذرات، پوسته پوسته شدن و کشیدگی محصول نهایی ≤4 درصد.

خط کامل در سراسر

حفاظت از محیط زیست: انتقال راهروی محصور، بازیابی متمرکز گرد و غبار پالس، سرکوب هوشمند گرد و غبار اسپری.
هوشمند: کنترل مرکزی DCS به علاوه نظارت ابری، بارگیری بدون سرنشین با وزن کردن کد اسکن و تسویه خودکار، راندمان حمل و نقل 50 درصد افزایش یافته است.

محتوای خدمات EPC

طراحی طرح: تولید آزمایشی بررسی و نمونه برداری در محل، آزمایش سختی و سایندگی مواد، نقشه های طرح بندی سه بعدی، محاسبات ظرفیت و تجزیه و تحلیل بازگشت سرمایه، ارزیابی زیست محیطی و راهنمایی انطباق با حقوق معدن از جمله برنامه ریزی مسیر صدور گواهینامه کشور هدف.

ساخت تجهیزات: واحدهای اصلی و تجهیزات پشتیبانی کننده غربالگری، انتقال و جمع آوری گرد و غبار به طور مستقل توسعه و تولید می شوند. پیش مونتاژ مدولار و راه اندازی اتصال کارخانه در کار نصب در محل کوتاه می شود.

نصب و راه اندازی: ساخت و ساز کارهای عمرانی، لجستیک و ترخیص کالا از گمرک، نصب و راه اندازی محلی و آموزش اپراتور. دوره تحویل استاندارد در عرض 8 ماه، 35 درصد کوتاهتر از میانگین صنعت.

واگذاری عملیات و نگهداری: واگذاری در محل یا از راه دور اختیاری است، از جمله تامین قطعات یدکی، تعمیر و نگهداری منظم، تست عملکرد و بهینه‌سازی فرآیند. قطعات اصلی دارای 1.5 سال گارانتی با تعویض رایگان قطعات معیوب در طول دوره گارانتی می باشند.

پرونده و داده های پروژه

خط تولید کل مانیل، فیلیپین (2025)

شرایط کار: محیط گرمسیری با دمای بالا و رطوبت بالا، در دسترس بودن تجهیزات در 96.5 درصد پایدار است.
تحویل: دوره راه اندازی 8 ماه، 35 درصد کوتاهتر از میانگین صنعت. تمام مراحل تایید ظرف 3 ماه تکمیل شد.
مزایا: دوره بازگشت سرمایه 2.8 سال. پردازش عمیق باطله ها به شن و ماسه تولیدی، 17 درصد سود اضافی را به همراه دارد.
بهره برداری و نگهداری هوشمند: تشخیص از راه دور پیوند ماهواره ای 4G، زمان رسیدگی به خطا از 72 ساعت به 24 ساعت کاهش یافته است. کنترل مرکزی 4 نفر می تواند کل خط را مدیریت کند، هزینه نیروی کار 88 درصد در مقایسه با حالت سنتی صرفه جویی می کند. این سیستم از سوئیچینگ سه زبانه چینی، انگلیسی و فیلیپینی پشتیبانی می کند.
گواهینامه ها: EU CE EN 12620، ISO9001، ISO14001، PNS فیلیپین، و GB/T 14685 همه کامل هستند.
بازخورد مشتری: بیانیه سازگاری که از اطلاعات عمومی سازماندهی شده است، نه یک نقل قول مشتری. مشتری پایداری عملیات مداوم تحت شرایط رطوبت بالا استوایی، سرعت پاسخ تشخیص از راه دور و خدمات نصب و آموزش محلی را تشخیص داد.
یادداشت منبع: مواد پروژه ارائه شده توسط مشتری. هیچ صفحه پروژه مستقلی در شبکه های عمومی یافت نشد. قابلیت تحویل موضعی این شرکت در فیلیپین توسط رکورد خط تحویل سیار خرد کردن و غربالگری خزنده Luzon 300 TPH پشتیبانی می‌شود.

سوالات متداول

Q1: خروجی واقعی سالانه یک خط تولید 1000 تن در ساعت چقدر است و سایت چگونه برنامه ریزی شده است؟

بر اساس 300 روز × 10 ساعت × 93 درصد بار، تولید سالانه تقریبا 2.8 میلیون تن است. طرح مدولار را می توان با توجه به تفاوت های زمین و ارتفاع سفارشی کرد. منطقه خاص سایت مشمول طراحی طرح سه بعدی است که در مراحل اولیه به صورت رایگان ارائه می شود.

Q2: آیا می توان فرآیندهای سنگ نرم و سنگ سخت را بعدا تغییر داد یا گسترش داد؟

فرآیند انعطاف پذیر مدولار از افزودن واحدهای اصلی و ماژول های غربالگری پشتیبانی می کند. هنگام تغییر از سنگ نرم به سنگ سخت، به سادگی سنگ شکن های مخروطی و سنگ شکن های شکل دهنده را بدون تأثیر بر ساختار اصلی خط تولید یکپارچه کنید.

Q3: تأیید و صدور گواهینامه پروژه در خارج از کشور چقدر طول می کشد؟

پروژه مانیل تمام تاییدیه ها را در 3 ماه تکمیل کرد. گواهینامه های CE و PNS ظرف 40 روز تکمیل شد. یک تیم حقوقی حرفه ای با عوامل محلی برای کمک به مجوزهای حقوق معدن و تشکیل پرونده محیطی کار می کند.
