خط تولید سنگدانه شن و ماسه سنگ آهک با فرآیند دوگانه خشک و مرطوب برای سنگدانه های شسته شده و خروجی سنگ استاندارد

بررسی اجمالی پروژه

این خط تولید سنگدانه شن و ماسه در جینگژو، استان هوبی قرار دارد و توسط Zhongyu Dingli برای معدن Menghao طراحی و ساخته شده است. این پروژه که در سال 2022 تکمیل شد، سنگ آهک را فرآوری می کند و با خروجی ساعتی 2000 تن در دو خط تولید مستقل، هر کدام 1000 تن در ساعت کار می کند. تیم طراحی منطقه ای هوبی، برنامه ریزی کلی، انتخاب تجهیزات و یکپارچه سازی سیستم را انجام داد.

ویژگی بارز این پروژه طراحی دو فرآیند خشک و مرطوب است. این خط به جای اجرای یک جریان محصول واحد، خروجی خود را به دو دسته تقسیم می کند. یک طرف سنگدانه خشک استاندارد را از طریق خرد کردن، شکل دادن و غربال کردن تولید می کند. طرف دیگر مواد را از طریق یک سیستم شستشوی مارپیچ هدایت می کند که چهار نوع سنگدانه شسته شده با ارزش بالا را با تمیزی بالا تولید می کند. این رویکرد دوگانه به اپراتور این امکان را می‌دهد تا به بخش‌های مختلف بازار از یک کارخانه خدمات ارائه دهد و بین محصولات استاندارد و شسته شده بر اساس تقاضا بدون پیکربندی مجدد تجهیزات اصلی خرد کن جابجا شود.

دو خط تولید به صورت پلکانی در امتداد زمین طبیعی کوهستانی قرار گرفته اند. سنگ آهک خام از سطح بالایی تغذیه می شود و توسط گرانش در مراحل خرد کردن و غربالگری به سمت پایین جریان می یابد، که نیاز به نوار نقاله های شیبدار را کاهش می دهد و مصرف انرژی کلی سیستم جابجایی مواد را کاهش می دهد. این کارخانه در مجموع هشت نوع محصول نهایی تولید می‌کند و برای دستیابی به ضایعات صفر طراحی شده است، به این معنی که تمام مواد خرد شده به بخش‌های قابل فروش و بدون جریان رد باقیمانده طبقه‌بندی می‌شوند.

پیکربندی تجهیزات

• فیدر ویبره DLZGC1550 - ظرفیت 400 تا 1000 تن در ساعت، قدرت 15 کیلووات × 2، 2 واحد

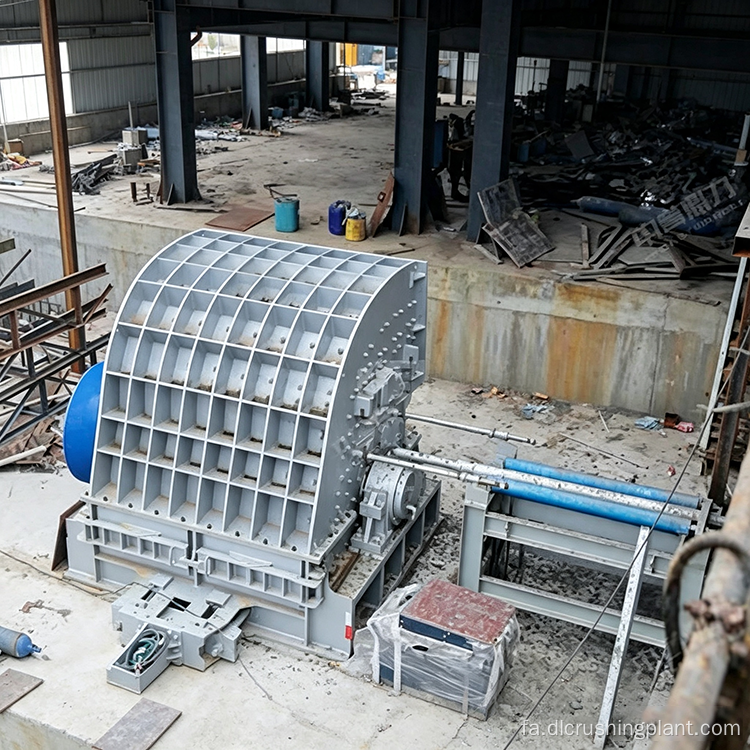

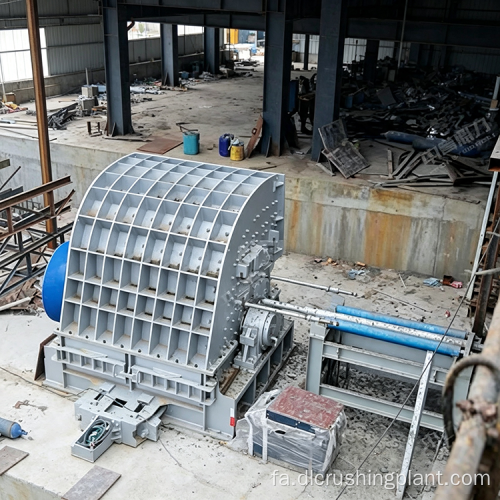

• سنگ شکن چکشی سنگین DLPCZ1815 - ظرفیت 400 تا 900 تن در ساعت در هر واحد، قدرت (250 کیلووات-4) × 2، 2 واحد
• سنگ شکن شکل دهی DLPC1622 - ظرفیت 600 تا 900 تن در ساعت، قدرت 630 کیلو وات-6، 1 واحد
• صفحه نمایش ارتعاشی دایره ای DL3YKZ3080 - ظرفیت 100 تا 500 تن در ساعت در هر واحد، قدرت 30 کیلووات × 2، چند واحد
• ماسه شوی اسپیرال DL2LXS1890 - ظرفیت 260 تا 320 تن در ساعت در هر واحد، قدرت 37 کیلووات × 2، چند واحد
• نوار نقاله - واحدهای متعددی که تمام مراحل پردازش را به هم متصل می کنند

شرح فرآیند

خط تولید از یک جریان خرد کردن دو مرحله ای با مدار تکمیل موازی خشک و مرطوب پیروی می کند. سنگ آهک خام در فیدرهای ارتعاشی DLZGC1550 در بالای طرح پله ای بارگذاری می شود، جایی که نرخ تغذیه تنظیم می شود و مواد کم اندازه قبل از ورود به سنگ شکن حذف می شوند. سپس خوراک اصلی توسط گرانش وارد سنگ شکن های چکشی سنگین DLPCZ1815 می شود که کاهش اولیه را در یک پاس انجام می دهد. انرژی ضربه‌ای بالا از چکش‌های دوار، سنگ آهک را می‌شکند و در همان زمان به آن شکل می‌دهد و نیاز به سنگ شکن فکی اولیه مجزا را از بین می‌برد.

پس از خرد کردن اولیه، مواد برای پالایش ذرات به سمت سنگ شکن شکل دهنده DLPC1622 حرکت می کنند. مرحله شکل دهی ذرات پوسته پوسته و کشیده را کاهش می دهد که کیفیت سنگدانه نهایی را بهبود می بخشد. از آنجا، مواد برای درجه بندی از صفحه های ارتعاشی دایره ای DL3YKZ3080 عبور می کنند. صفحه نمایش ها از روانکاری روغن برای کار مداوم تحت بار سنگین استفاده می کنند و خروجی را به بخش های مختلف تقسیم می کنند.

در مرحله غربالگری، جریان مواد به دو مسیر تقسیم می شود. یک قسمت از سنگدانه های غربال شده مستقیماً به سطل های ذخیره سازی محصول نهایی به عنوان سنگدانه خشک استاندارد می رود. بخش دیگر به واشرهای شنی مارپیچی DL2LXS1890 هدایت می شود، جایی که مواد شسته می شوند تا گرد و غبار و ریزه های سطحی از بین بروند. فرآیند شستشو چهار نوع سنگدانه شسته شده با ارزش بالا را با تمیزی بالا تولید می کند که برای کاربردهایی مناسب است که مشخصات مواد سخت تری را می طلبد. تسمه نقاله ها مواد را بین تمام مراحل جابجا می کنند و طرح پلکانی به این معنی است که بیشتر انتقال ها به جای نوار نقاله های شیب دار برقی به جریان گرانشی متکی هستند.

طراحی فرآیند دوگانه خشک و مرطوب

فرآیند دوگانه، نوآوری اصلی طراحی این پروژه است. کارخانه های سنگدانه معمولی معمولاً یا یک مدار خرد کردن و غربالگری خشک یا یک مدار شستشوی مرطوب را اجرا می کنند، اما نه هر دو به صورت موازی. با ترکیب این دو، کارخانه می‌تواند سنگدانه‌های استاندارد برای کاربردهای ساختمانی عمومی و سنگدانه‌های شسته شده را برای بازارهای با مشخصات بالاتر از جریان خوراک یکسان تولید کند. اپراتور می تواند نسبت تقسیم بین مدارهای خشک و مرطوب را بر اساس تقاضای فعلی بازار تنظیم کند، که به کارخانه انعطاف پذیری برای پاسخگویی به نوسانات قیمت و تغییر نیازهای مشتری می دهد.

سیستم شستشوی مارپیچ از آب برای از بین بردن ریزدانه ها و گرد و غبار چسبیده از سطح مصالح استفاده می کند. مواد شسته شده تمیز بیرون می آیند و استانداردهای تمیزی را برای محصولات سنگدانه برتر مطابقت می دهند. آب مورد استفاده در فرآیند شستشو را می توان از طریق یک حوضچه ته نشینی یا سیستم فیلتراسیون بازیابی و گردش کرد که مصرف کلی آب را در محدوده معقول نگه می دارد. از سوی دیگر، مدار خشک، سنگدانه‌های استاندارد را بدون ورودی آب تولید می‌کند، که برای بازارهایی که الزامات پاکیزگی کمتر سختگیرانه هستند، کارآمدتر انرژی است و مناسب است.

چیدمان پلکانی و بهره وری انرژی

طرح پلکانی در امتداد زمین کوه عامل کلیدی در بهره وری انرژی این گیاه است. با قرار دادن تجهیزات سنگ شکن در ارتفاعات مختلف که شیب طبیعی زمین را دنبال می کنند، این طرح به مواد خام اجازه می دهد تا از طریق گرانش در مراحل پردازش متوالی به سمت پایین جریان یابد. این باعث کاهش تعداد نوار نقاله های شیبدار مورد نیاز برای بلند کردن مواد در بین مراحل می شود که مستقیماً مصرف برق سیستم جابجایی مواد را کاهش می دهد. این طرح همچنین ردپای کارخانه را فشرده نگه می‌دارد، زیرا تجهیزات به‌جای پخش شدن در یک منطقه بزرگ به صورت عمودی توزیع می‌شوند.

مزایای پروژه

این کارخانه هشت نوع محصول نهایی مختلف را از یک جریان خوراک تولید می کند که به اپراتور پوشش بازار گسترده ای می دهد. چهار محصول شسته شده با ارزش بالا نسبت به سنگدانه خشک استاندارد برتری قیمتی دارند و توانایی جابجایی بین خروجی خشک و مرطوب به اپراتور اجازه می دهد تا درآمد را بر اساس تقاضا بهینه کند. طراحی ضایعات صفر به این معنی است که تمام مواد خرد شده به بخش‌های قابل فروش دسته‌بندی می‌شوند، بدون جریان ردی که نیاز به دور انداختن یا فروش با تخفیف ندارد.

طرح تغذیه گرانشی پلکانی مصرف انرژی برای جابجایی مواد را کاهش می دهد. سنگ شکن چکشی سنگین در یک گذر به کاهش اولیه دست می یابد که تعداد کل مراحل خرد کردن و انرژی ورودی در هر تن را کاهش می دهد. صفحه های ارتعاشی روغن کاری شده برای عملیات بار سنگین مداوم ساخته شده اند که فواصل تعمیر و نگهداری را طولانی نگه می دارد و زمان از کار افتادگی را کاهش می دهد. پیکربندی کلی تعداد تجهیزات را برای کارخانه ای با این ظرفیت معقول نگه می دارد، که به کنترل سرمایه گذاری سرمایه و هزینه های عملیاتی بلند مدت کمک می کند.

سوالات متداول

Q1: فرآیند دوگانه خشک و مرطوب در این خط تولید چگونه کار می کند؟

پس از خرد کردن و غربالگری، جریان مواد به دو مسیر تقسیم می شود. یک قسمت مستقیماً به عنوان سنگدانه خشک استاندارد به انبار می رود، در حالی که قسمت دیگر به واشرهای مارپیچی هدایت می شود که گرد و غبار و ریزه های سطحی را حذف می کند تا چهار نوع سنگدانه شسته شده با ارزش بالا تولید شود. اپراتور می تواند نسبت تقسیم بین دو مدار را بر اساس تقاضای بازار تنظیم کند.

Q2: چرا خط تولید به صورت پلکانی در امتداد کوه ساخته شده است؟

طرح پلکانی از شیب طبیعی زمین بهره می‌برد و به مواد خام اجازه می‌دهد تا با گرانش از طریق مراحل خرد کردن و غربالگری پی در پی به سمت پایین جریان یابد. این امر نیاز به نوار نقاله های شیبدار را کاهش می دهد و مصرف انرژی سیستم جابجایی مواد را کاهش می دهد. همچنین با توزیع عمودی تجهیزات به جای یک منطقه مسطح بزرگ، ردپای گیاه را فشرده نگه می دارد.

Q3: کارخانه چه نوع محصولات نهایی تولید می کند؟

این کارخانه در مجموع هشت نوع محصول نهایی شامل سنگدانه خشک استاندارد و چهار نوع سنگدانه شسته شده با ارزش بالا تولید می کند. سنگدانه استاندارد برای کاربردهای عمومی ساختمانی مناسب است، در حالی که سنگدانه های شسته شده دارای مشخصات پاکیزگی بالاتر برای بازارهای برتر است. پیکربندی انعطاف‌پذیر به اپراتور اجازه می‌دهد تا بین انواع محصول بر اساس تقاضا جابه‌جا شود و طراحی ضایعات صفر تضمین می‌کند که همه مواد به بخش‌های قابل فروش طبقه‌بندی شده‌اند.
