ارائه دهنده خدمات کلید در دست EPC برای خط تولید سنگ آهک خرد کردن با فرآیند تشکیل تک مرحله ای با راندمان بالا

خط تولید یکپارچه خرد کردن، سنگ زنی و شکل دهی سنگ آهک

بررسی اجمالی پروژه

این پروژه یک خط تولید خرد کردن سنگ آهک کلید در دست است. با استفاده از سختی کم سنگ آهک، فرآیند خرد کردن و شکل دهی تک مرحله ای اتخاذ می شود. ظرفیت پردازش از 100 تا 1000 تن در ساعت قابل تنظیم است. محصولات نهایی شامل سنگ خرد شده، شن و ماسه تولیدی و پودر سنگ است که به طور گسترده در مصالح ساختمانی سیمان، مواد شیمیایی کاغذسازی، شار متالورژیکی، تولید شیشه و سایر زمینه ها استفاده می شود.

نقاط درد رایج در پروژه های فرآوری سنگ آهک عبارتند از: سرمایه گذاری و مصرف انرژی بالا در فرآیندهای سنتی خرد کردن چند مرحله ای، شکل ضعیف ذرات که بر کیفیت مصالح ساختمانی تأثیر می گذارد، محتوای پودر سنگ غیرقابل کنترل که منجر به نوسانات درجه بندی می شود، و انتشار گرد و غبار فراتر از استانداردها که منجر به محدودیت های تولید محیطی می شود.

مزیت اصلی راه حل ما استفاده از سنگ شکن چکشی سنگین برای شکل دهی یک مرحله ای است. اکثر مواد پس از یک بار خرد کردن واجد شرایط هستند. مواد فاقد صلاحیت برای درمان ثانویه به دستگاه شکل دهی فرستاده می شود. یک صفحه ارتعاشی دایره‌ای اندازه‌های مختلف را طبقه‌بندی و تولید می‌کند. یک دستگاه شن و ماسه دو روتور را می توان به صورت اختیاری برای تولید شن و ماسه تولید شده از ذرات گرد اضافه کرد. جمع کننده های گرد و غبار پالس تمام نقاط تولید گرد و غبار را برای دستیابی به تولید تمیز پوشش می دهند. این فرآیند مراحل کمتری دارد و در نتیجه سرمایه گذاری تجهیزات کمتری دارد. قطعات سایش چرخه تعویض طولانی تری دارند و هزینه های نگهداری کمتری دارند. ظرفیت پردازش به صورت انعطاف پذیر از 100 تا 1000 تن در ساعت قابل تنظیم است.

جریان فرآیند

سنگ آهک به طور یکنواخت توسط یک فیدر ارتعاشی به یک سنگ شکن چکشی سنگین برای خرد کردن و شکل گیری یک مرحله ای وارد می شود. اندازه تخلیه زیر 30 میلی متر است. پس از خرد کردن، مواد توسط یک صفحه ارتعاشی دایره ای غربال می شوند. مواد واجد شرایط وارد سیلو محصول نهایی می شود. مواد فاقد صلاحیت برای خرد کردن و شکل دادن به دستگاه شکل‌دهی فرستاده می‌شوند، سپس دوباره غربال‌گری و ذخیره می‌شوند. در صورت نیاز به شن و ماسه تولیدی، می توان یک دستگاه ماسه ساز دو روتور برای تولید شن و ماسه تکمیل شده با ذرات گرد و پایدار اضافه کرد. جمع‌کننده‌های گرد و غبار پالسی در نقاط خردکننده و غربال‌کننده گرد و غبار چیده شده‌اند تا اطمینان حاصل شود که انتشار گرد و غبار مطابق با استانداردهای محل است.

محدوده خدمات EPC

طراحی طرح: طراحی فرآیند بر اساس ویژگی های مواد خام، ظرفیت پردازش، مشخصات محصول نهایی و زمینه های کاربردی. انتخاب تجهیزات، فلوچارت ها، نقشه های چیدمان کارگاه، و طرح های حفاظت از محیط زیست را ارائه دهید.

تولید تجهیزات: سنگ شکن های چکشی سنگین، ماشین های شکل دهی، ماشین های ساخت شن و ماسه دو روتور، صفحات ارتعاشی دایره ای، نوار نقاله ها، جمع کننده های گرد و غبار و سیستم های کنترل الکتریکی را تامین کنید. لیست دقیقی از مدل ها، مشخصات و پارامترهای قدرت را ارائه دهید.

نصب و راه اندازی: تیم های فنی را برای راهنمایی نصب و راه اندازی به سایت بفرستید. تست کامل تک ماشینی و آزمایش کامل فرآیند برای اطمینان از رسیدن به اهداف ظرفیت و درجه بندی محصول انجام می شود.

واگذاری عملیات و تعمیر و نگهداری: آموزش اپراتور، دفترچه راهنمای تعمیر و نگهداری، تامین قطعات یدکی و پشتیبانی فنی از راه دور را ارائه دهید. می تواند تعهد طولانی مدت O&M را انجام دهد.

مورد پروژه

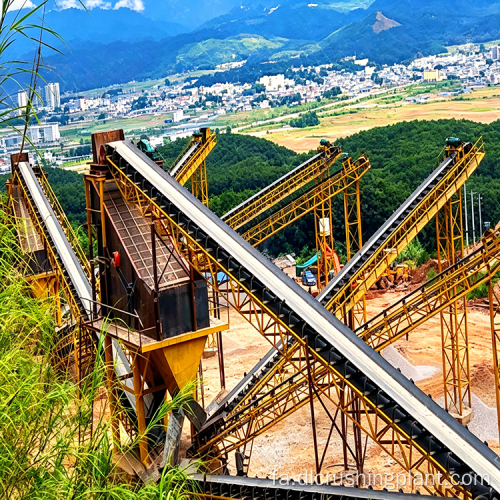

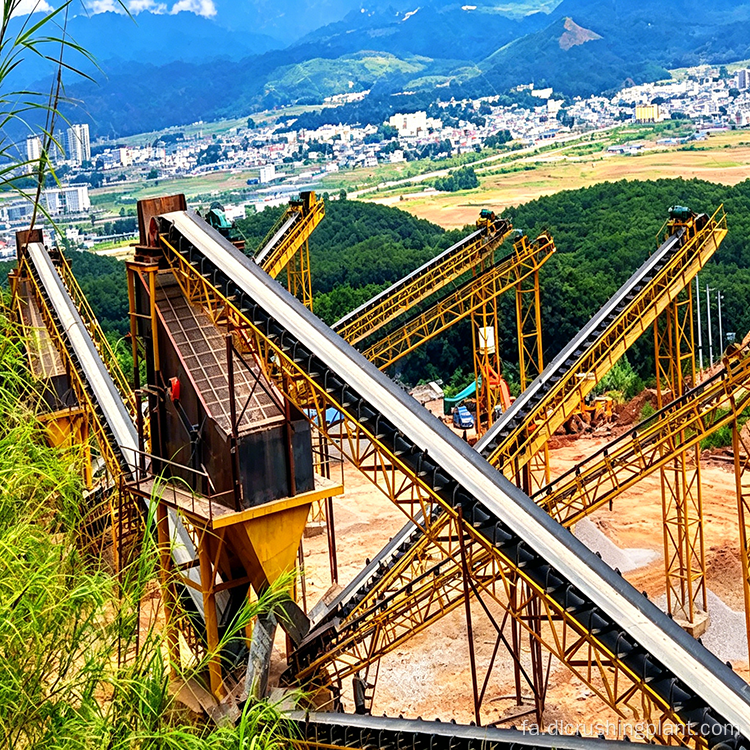

این پروژه برای یک کارخانه سیمان در هایفونگ، ویتنام، به عنوان یک خط تولید سنگ شکن سنگ آهک ساخته شد. ظرفیت پردازش طراحی شده 600 تن در ساعت بود. سنگ آهک خام سختی کمی دارد. اندازه محصول نهایی زیر 30 میلی متر برای تهیه مواد خام سیمان استفاده می شود. در نوامبر 2023 راه اندازی شد، توان عملیاتی واقعی به بیش از 97 درصد ظرفیت طراحی رسید. نرخ صلاحیت خرد کردن یک پاس 85٪ بود. نرخ صلاحیت اندازه محصول نهایی 93٪ بود. انتشار گرد و غبار کمتر از 8 میلی گرم بر متر مکعب بود. تجهیزات به مدت 72 ساعت به طور مداوم بدون خرابی کار کردند.

بازخورد مشتری: "فرایند خرد کردن تک مرحله ای به طور قابل توجهی سرمایه گذاری تجهیزات و هزینه های عملیاتی ما را کاهش داد. سنگ شکن چکشی سنگین سنگ آهک را به طور کارآمد با اکثر مواد تشکیل شده در یک پاس انجام می دهد. دستگاه شکل دهی دانه بندی محصول را برای تولید سیمان ما تضمین می کند. نصب و راه اندازی تیم EPC حرفه ای و کارآمد بود."

سوالات متداول

س: مشخصات و کاربردهای سنگ تمام شده چیست؟
الف: سنگ خرد شده زیر 30 میلی متر برای مواد اولیه سیمان و مصالح ساختمانی استفاده می شود. ماسه تولیدی زیر 5 میلی متر برای کارخانه های بتن آماده استفاده می شود. پودر سنگ برای پوشش های کاغذ سازی و پرکننده های شیمیایی استفاده می شود. مشخصات را می توان با تغییر اندازه مش صفحه نمایش به طور انعطاف پذیر تنظیم کرد.

س: آیا می توان محتوای پودر سنگ را کنترل کرد؟
ج: بله. نسبت پودر سنگ از طریق بهینه سازی حفره خرد کردن دستگاه شکل دهنده و انتخاب مش صفحه کنترل می شود. درجه بندی محصول نهایی پایدار است. محتوای پودر سنگ را می توان با توجه به نیازهای مختلف برنامه تنظیم کرد.

س: محدوده ظرفیت پردازش چیست؟
A: قابل تنظیم از 100 تا 1000 تن در ساعت. مدل های تجهیزات بر اساس کارخانه سیمان یا مقیاس کارخانه سنگدانه انتخاب می شوند. مراحل خرد کردن اضافی یا ماژول های ماسه سازی را می توان بعداً برای افزایش ظرفیت اضافه کرد.

س: آیا سیستم جمع آوری گرد و غبار می تواند الزامات زیست محیطی را برآورده کند؟
A: جمع کننده های گرد و غبار پالس تمام نقاط تولید گرد و غبار از جمله سنگ شکن ها و صفحه های ارتعاشی را پوشش می دهند. غلظت انتشار کمتر از 10 میلی گرم در متر مکعب است که استانداردهای انتشار گرد و غبار صنعتی در اکثر کشورها را برآورده می کند.

س: آیا نصب و آموزش سایت در خارج از کشور قابل ارائه است؟
A: بسته EPC شامل راهنمایی نصب سایت در خارج از کشور، راه اندازی تجهیزات و آموزش اپراتور است. تیم های فنی برای تکمیل تحویل به محل پروژه می روند. تامین قطعات یدکی و پشتیبانی فنی از راه دور نیز ارائه می شود.

برای دریافت راه حل سفارشی خود کلیک کنید

برای اطلاعات بیشتر در مورد طراحی طرح خط تولید سنگ شکن سنگ آهک و پیکربندی تجهیزات، لطفا با تیم مهندسی ما تماس بگیرید. ویژگی های مواد خام، ظرفیت پردازش و اندازه محصول نهایی را برای دریافت راه حل و قیمت سفارشی ارائه دهید.
