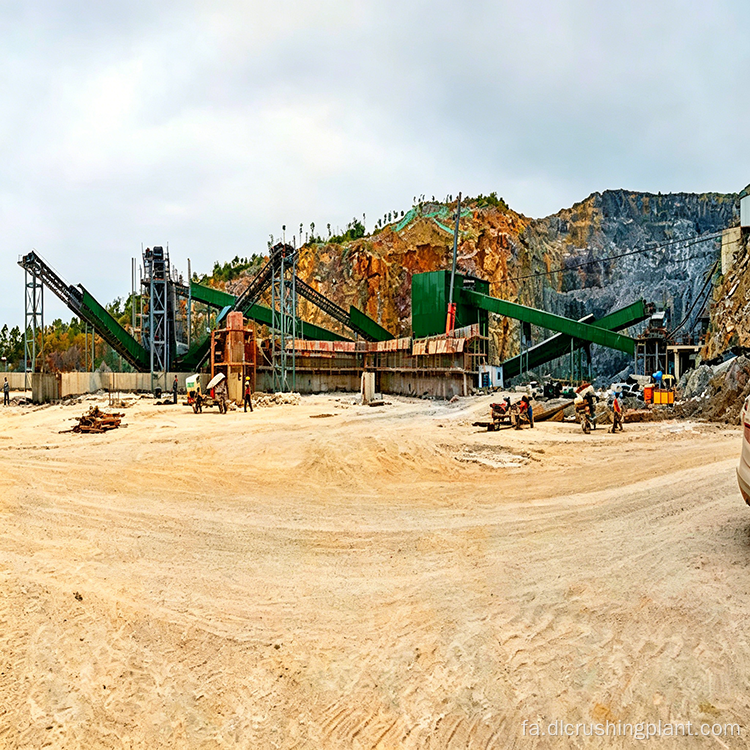

کارخانه پردازش سنگ آهک کلید در دست آفریقا با سنگ شکن چکشی و کنترل گرد و غبار محصور برای تولید مصالح

بررسی اجمالی پروژه

این پروژه فرآوری سنگ آهک کلید در دست در خدمت یک معدن سنگ آهک روباز در آفریقا است که سالانه 5 میلیون تن سنگدانه با کیفیت بالا برای لایه های پایه جاده، افزودنی های کارخانه سیمان و سنگدانه های بتن تولید می کند. این راه حل به نقاط درد اصلی آفریقا از جمله محتوای خاک رس بالا در سنگ معدن خام، ذرات پوسته پوسته بیش از حد ناشی از خرد کردن معمولی، انتشار گرد و غبار سنگین که در بازرسی های زیست محیطی ناموفق است، منبع تغذیه ناپایدار، و ریختن مواد در انتقال مسافت طولانی، می پردازد. مدار خرد کردن و شکل‌دهی دو مرحله‌ای که توسط Zhongyu Dingli ارائه می‌شود، بیش از 90 درصد ذرات مکعبی را به دست می‌آورد، در حالی که گالری مدولار کاملاً محصور، نشت گرد و غبار صفر را با غلظت انتشار کمتر از 10 میلی‌گرم بر متر مکعب تضمین می‌کند. مقاطع پیش ساخته مدولار زمان ساخت را تا 40 درصد کاهش می دهد.

نکات برجسته راه حل و جریان فرآیند

• تغذیه: فیدر ارتعاشی نوع میله ای تغذیه یکنواخت را تضمین می کند و ناخالصی های خاک رس را از سنگ معدنی با خاک رس بالا پاک می کند.

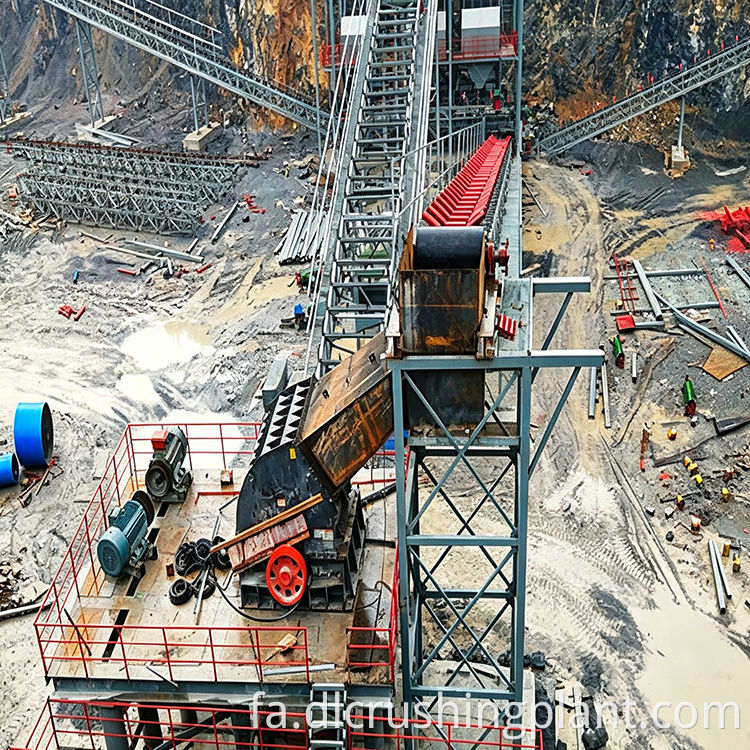

• خرد کردن اولیه: سنگ شکن چکشی سنگین PCZ 2125 اندازه توده را به 150 میلی متر یا کمتر کاهش می دهد، با چکش های آلیاژ کروم بالا 50 درصد بیشتر دوام می آورد.
• خرد کردن و شکل دهی ثانویه: سنگ شکن شکل دهی XPC 1620 خرد کردن و شکل دهی درجه سوم را انجام می دهد، پوسته پوسته شدن را کاهش می دهد و ریزدانه های بیشتری را برای درجه بندی متعادل ایجاد می کند.
• صفحه نمایش: صفحه ارتعاشی دایره ای 3YK3072 با سه عرشه چهار اندازه را تولید می کند: 0 تا 5 میلی متر، 5 تا 10 میلی متر، 10 تا 20 میلی متر و 20 تا 31.5 میلی متر
• انتقال و حفاظت از محیط زیست: گالری فولادی مدولار با پوشش های باران و نوارهای آب بندی، فیلتر کیسه ای پالس در تمام نقاط گرد و غبار فشار منفی، اسپری خودکار آب در انبار محصول نهایی
• ویژگی های تطبیقی ​​آفریقا: موتور با عایق کلاس F و حفاظت IP55، کابینت های کنترلی با فیلتر گرد و غبار و فن های خنک کننده برای دمای بالا و شرایط گرد و غبار.

محدوده خدمات EPC

• فاز طراحی: بررسی زمین شناسی، ترسیم چیدمان، و محاسبه فرآیند، ارائه نقشه های فرآیند سه بعدی، نمودارهای بار پایه و شماتیک های الکتریکی
• ساخت تجهیزات: مجموعه کاملی از سنگ شکن ها، صفحه نمایش ها، نوار نقاله ها و جمع کننده های گرد و غبار از جمله سنگ شکن چکشی سنگین، سنگ شکن شکل دهنده، صفحه ارتعاشی، گالری مدولار و فیلتر کیسه ای.
• نصب و راه اندازی: راهنمای نصب در محل، آزمایش بدون بار، و راه اندازی بار، ارائه گزارش تولید آزمایشی، SOP و لیست قطعات یدکی
• اختیاری برون سپاری O و M: خدمات مدیریت تولید 3 تا 5 ساله با تیم مقیم، تعمیر و نگهداری پیش بینی شده و توافقنامه تضمین خروجی

داده های موردی پروژه

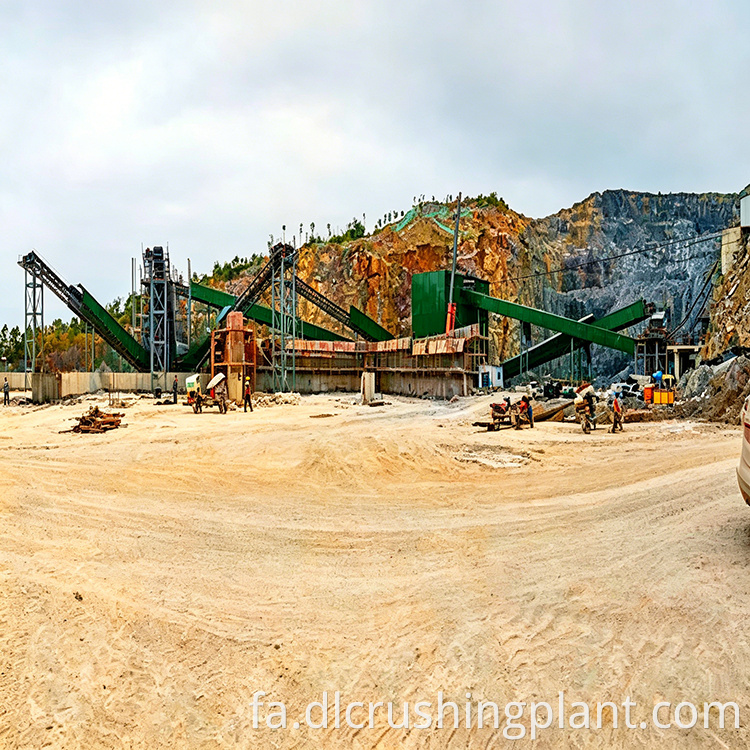

• مکان: ایالت کوگی، نیجریه، 5 میلیون تن در سال خط سنگ آهک سنگدانه
• تاریخ راه اندازی: Q4 2023
• ظرفیت طراحی: 5 میلیون تن در سال، خروجی واقعی به 5.25 میلیون تن در سال رسید.
• مصرف برق واحد: 4.2 کیلووات ساعت در هر تن، کمتر از میانگین محلی 6.0 کیلووات ساعت در هر تن
• نرخ عبور اندازه محصول: 98.6 درصد
• بازخورد مشتری: گالری محصور و سیستم جمع‌آوری گرد و غبار به گذراندن بازرسی‌های محیطی به یکباره کمک کرد. عملکرد شکل دهی به مراتب بهتر از سایر خطوط محلی است. ساختار مدولار بسیار سریع نصب شد، تنها 4 ماه از ورود تجهیزات تا تولید.

سوالات متداول

Q1: منبع تغذیه در آفریقا ناپایدار است. آیا خط می تواند آن را مدیریت کند؟

ما شروع کننده های نرم و کنترل VFD را ارائه می دهیم که قادر به تحمل نوسانات ولتاژ مثبت یا منفی 20 درصد هستند. سوئیچ اتوماتیک ATS برای دیزل ژنراتور اختیاری است. تمام موتورهای اصلی سری YE4 با راندمان بالا هستند که جریان هجومی را کاهش می‌دهند و عملکرد قابل اعتماد را در شرایط منبع تغذیه ناپایدار آفریقا تضمین می‌کنند.

Q2: چکش های سنگ شکن چکشی چقدر دوام می آورند و پشتیبانی پس از فروش محلی چطور؟

چکش های کامپوزیتی با کروم بالا 300000 تا 400000 تن را در هر مجموعه، تقریباً 2.5 ماه خرد می کنند. ما یک قالب چکش یدکی برای بازسازی محلی عرضه می کنیم. انبارهای قطعات یدکی و مهندسان مقیم در نیجریه، کنیا و آفریقای جنوبی 48 ساعت در محل با ویدئوهای عملیات سه زبانه و راهنمایی از راه دور AR پاسخ می دهند.

Q3: سرعت نصب گالری مدولار چقدر است و آیا کنترل گرد و غبار در آب و هوای گرم کار می کند؟

بخش های استاندارد پیچ ​​و مهره می شوند و تنها به 6 جوشکار و 2 اپراتور جرثقیل در هر 100 متر نیاز دارند که سه برابر سریعتر از جوشکاری سنتی است. برای آب و هوای گرم، دریچه های پالس از دیافراگم های مقاوم در برابر درجه حرارت بالا استفاده می کنند و کیسه های فیلتر PPS به علاوه PTFE تا دمای 200 درجه سانتیگراد با مخلوط کردن خودکار هوای سرد استفاده می کنند.
