راه حل بهینه پردازش سنگ با سنگ شکن چکشی برای تولید سنگ آهک و سنگدانه بلو استون

بررسی اجمالی پروژه

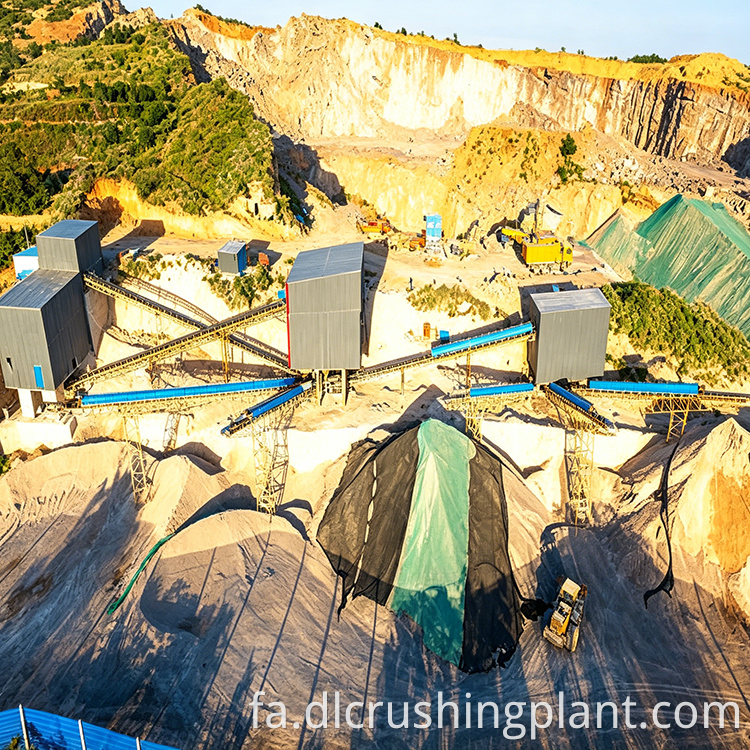

این خط سنگ شکن و غربالگری برای پردازش سنگ آهک و سنگ آبی طراحی شده است. این یک فرآیند خرد کردن تک مرحله‌ای را با استفاده از یک سنگ شکن چکشی برای خرد کردن و شکل‌دهی انجام می‌دهد، که با چندین صفحه ارتعاشی دایره‌ای برای طبقه‌بندی دقیق چند اندازه تکمیل می‌شود. پیکربندی کلی تجهیزات با هزینه سرمایه گذاری کم و عملکرد کارآمد و پایدار ساده است. این خط سنگدانه های ساختمانی را با مشخصات مختلف تولید می کند که برای پروژه های معدن کاری کوچک تا متوسط ​​و پردازش مصالح ساختمانی ایده آل است.

پیکربندی تجهیزات اصلی

این خط از سه دسته تجهیزات اصلی به اضافه نوار نقاله برای جابجایی مواد تشکیل شده است:

• فیدر ارتعاشی DLZGC1250P: اندازه فرورفتگی 1200×5000 میلی‌متر، حداکثر اندازه تغذیه 750 میلی‌متر، ظرفیت پردازش 250 تا 500 تن در ساعت، با دو موتور 15 کیلوواتی تغذیه می‌شود. مواد خام سنگ آهک و سنگ آبی را به طور پیوسته و یکنواخت وارد سنگ شکن چکشی می کند و از عملکرد صاف و مداوم پایین دست اطمینان می دهد.

• سنگ شکن چکشی XPC1216: تجهیزات هسته شکن و شکل دهی با ابعاد روتور 1270×1490 میلی متر. ظرفیت پردازش 400 تا 500 تن در ساعت که توسط دو موتور 200 کیلووات هدایت می شود. به خرد کردن و شکل دهی تک پاسی سنگ خام با نسبت کاهش زیاد و اندازه ذرات تخلیه قابل تنظیم دست می یابد.

• صفحه ارتعاشی دایره ای دوطبقه 2YKZ3070: مساحت غربالگری 21 متر مربع، ظرفیت پردازش 100 تا 600 تن در ساعت، با یک موتور 45 کیلووات تغذیه می شود. برای طبقه بندی دقیق چند مرحله ای مواد خرد شده در ترکیب با صفحه های سه طبقه کار می کند.

• 3YKZ2270 صفحه های ارتعاشی دایره ای سه طبقه (2 واحد): هر کدام با مساحت غربالگری 15.4 متر مربع، ظرفیت 240 تا 320 تن در ساعت، توسط یک موتور 45 کیلووات هدایت می شوند. همراه با صفحه نمایش دو طبقه، مواد را به اندازه های مختلف محصول نهایی طبقه بندی می کند و مواد بزرگ را برای پردازش مجدد به سنگ شکن باز می گرداند.

• نوار نقاله: چندین واحد برای انتقال مواد بین تجهیزات، بازگرداندن مواد بزرگ به سنگ شکن و انتقال محصولات نهایی به انبارهای مربوطه.

جریان فرآیند تولید

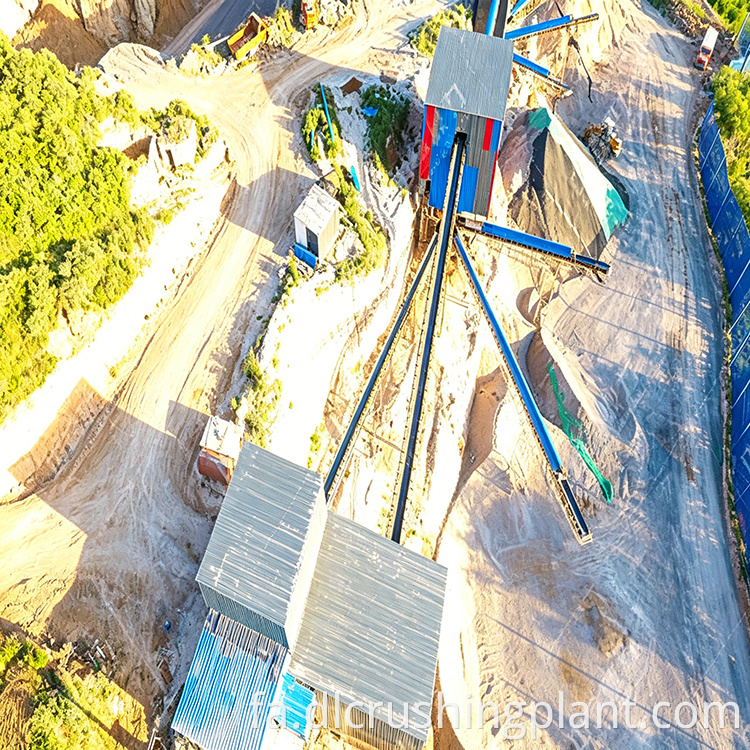

این خط بر روی یک فرآیند ساده و کارآمد خرد کردن و شکل‌دهی تک مرحله‌ای کار می‌کند - فیدر ارتعاشی سنگ شکن چکشی را برای خرد کردن و شکل‌دهی ترکیبی تغذیه می‌کند و به دنبال آن صفحه‌های ارتعاشی دایره‌ای برای طبقه‌بندی، با محصولات نهایی به انبارها منتقل می‌شود.

• تغذیه مواد خام: مواد خام سنگ آهک و سنگ آبی توسط یک لودر در قیف فیدر ارتعاشی بارگذاری می شود. فیدر از نیروی ارتعاشی استفاده می کند تا مواد را به طور یکنواخت و پیوسته به ورودی سنگ شکن چکشی تخلیه کند و از عملکرد کامل با تغذیه یکنواخت اطمینان حاصل کند.

• خرد کردن و شکل دادن: مواد وارد سنگ شکن چکشی می شود که در آن چکش های دوار با سرعت بالا سنگ را در یک پاس خرد می کنند و شکل می دهند. سنگ شکن هر دو عملکرد را ادغام می کند و مستقیماً سنگدانه هایی با شکل ذرات خوب تولید می کند. مواد به اندازه مورد نیاز از طریق میله های رنده پایین تخلیه می شود.

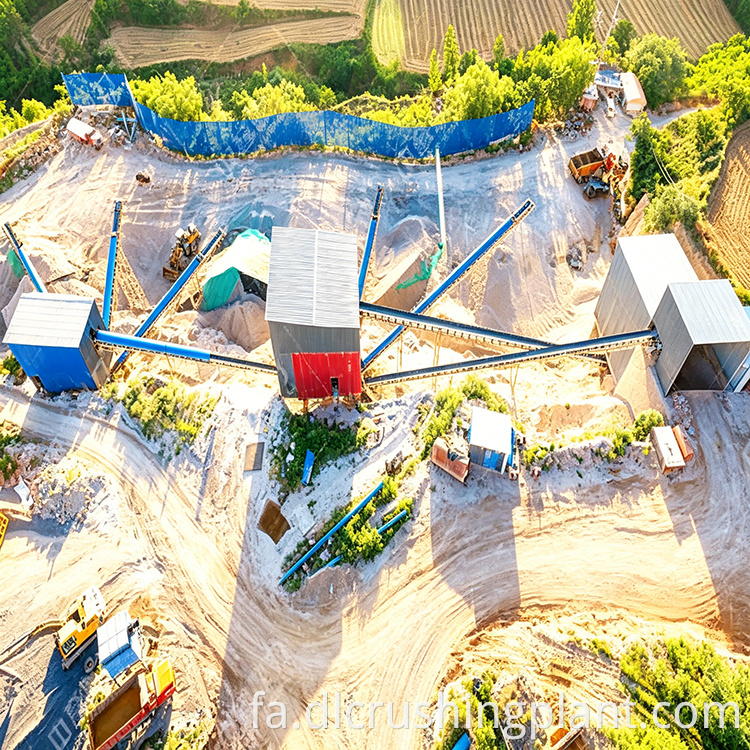

• غربالگری و طبقه بندی: مخلوط خرد شده برای طبقه بندی به صفحه های ارتعاشی منتقل می شود. از طریق عملکرد ترکیبی یک صفحه دو طبقه و دو صفحه نمایش سه طبقه، مواد به طور دقیق به محصولات نهایی با مشخصات مختلف جدا می شوند. مواد مطابق با الزامات به انبارهای مربوطه منتقل می شوند، در حالی که مواد ناسازگار از طریق نوار نقاله به سنگ شکن چکشی برای خرد کردن بیشتر بازگردانده می شوند و یک مدار حلقه بسته تشکیل می دهند که کیفیت محصول ثابت را تضمین می کند.

• حفاظت از محیط زیست و بهره وری انرژی: طراحی محصور شده به طور موثری از پراکندگی گرد و غبار در طول تولید جلوگیری می کند. جریان فرآیند ساده منجر به مصرف کم انرژی می شود و کل عملیات تمیز، سازگار با محیط زیست و کم مصرف است.

مزایای اصلی عملکرد

• پیکربندی ساده با سرمایه گذاری کم: فقط یک سنگ شکن چکشی هم خرد کردن و هم شکل دهی را انجام می دهد و نیاز به ماشین شکل دهی جداگانه یا چندین مرحله خرد کردن را از بین می برد. این امر منجر به سرمایه گذاری اولیه بسیار کم در تجهیزات می شود و آن را به یک راه حل بسیار مقرون به صرفه برای پروژه های پردازش سنگ با اندازه کوچک و متوسط ​​تبدیل می کند.

• خرد کردن و شکل دهی تک مرحله ای، راندمان بالا: سنگ شکن چکشی به خرد کردن و شکل دهی تک گذری در یک دستگاه با نسبت کاهش زیاد و اندازه ذرات تخلیه قابل تنظیم دست می یابد. ظرفیت‌های تجهیزات در تمام مراحل به خوبی تطبیق داده می‌شوند و از تولید مداوم روان و کارآمد اطمینان می‌دهند.

• کیفیت محصول نهایی خوب و مشخصات چندگانه: سنگ شکن چکشی به طور مستقیم سنگدانه هایی با شکل ذرات خوب تولید می کند. صفحات ارتعاشی چندگانه خروجی را به مشخصات مختلف مصالح ساختمانی طبقه بندی می کنند که نیازهای مواد متنوعی را برای کاربردهای مختلف ساختمانی برآورده می کند.

• فرآیند حلقه بسته برای کیفیت ثابت: مرحله غربالگری مواد بزرگ را برای پردازش مجدد به سنگ شکن برمی گرداند و یک مدار خرد کردن حلقه بسته ایجاد می کند. این تضمین می کند که اندازه و شکل محصول نهایی سازگار باشد و هیچ ماده ای در این فرآیند هدر نرود.

• هزینه عملیاتی کم و نگهداری آسان: با واحدهای تجهیزات کمتر، بازرسی و نگهداری روزانه به طور قابل توجهی ساده شده است. مصرف کلی انرژی پایین و هزینه های عملیاتی قابل مدیریت، همراه با جریان فرآیند ساده، خط را برای اجرای کامل چرخه عمر آن مقرون به صرفه می کند.

سوالات متداول

Q1: مزیت استفاده از فرآیند خرد کردن تک مرحله ای با یک سنگ شکن چکشی چیست؟

پیکربندی تک مرحله ای از یک سنگ شکن چکشی استفاده می کند که هم خرد کردن و هم شکل دهی را به طور همزمان انجام می دهد و نیاز به دستگاه شکل دهی جداگانه یا چندین مرحله خرد کردن را از بین می برد. این رویکرد کارآمد نسبت کاهش زیادی را با اندازه دبی قابل تنظیم ارائه می‌کند و در عین حال سرمایه‌گذاری تجهیزات را بسیار پایین نگه می‌دارد، و آن را برای پروژه‌های کوچک تا متوسط ​​بسیار مقرون به صرفه می‌کند.

Q2: چگونه مدار غربالگری حلقه بسته کیفیت محصول ثابت را تضمین می کند؟

مرحله غربالگری از یک صفحه ارتعاشی دو طبقه و دو صفحه ارتعاشی سه طبقه برای طبقه بندی مواد به مشخصات مختلف استفاده می کند. موادی که اندازه لازم را ندارند از طریق نوار نقاله برای پردازش مجدد به سنگ شکن چکشی بازگردانده می شوند و یک مدار حلقه بسته تشکیل می دهند. این امر اندازه و شکل نهایی محصول را تضمین می کند و در عین حال از هدر رفتن مواد جلوگیری می کند.

Q3: این خط تولید می تواند چه نوع مواد و محصولات نهایی را تحمل کند؟

این خط برای پردازش سنگ آهک و سنگ آبی، تولید مصالح ساختمانی در مشخصات مختلف از طریق خرد کردن تک مرحله‌ای، شکل‌دهی و طبقه‌بندی چند صفحه‌ای طراحی شده است. سنگ شکن چکشی مستقیماً سنگدانه های خوش شکل تولید می کند و پیکربندی صفحه ارتعاشی چندگانه خروجی انعطاف پذیر با اندازه های مختلف ذرات را برای برآورده کردن الزامات کاربردهای مختلف ساخت و ساز را قادر می سازد.
