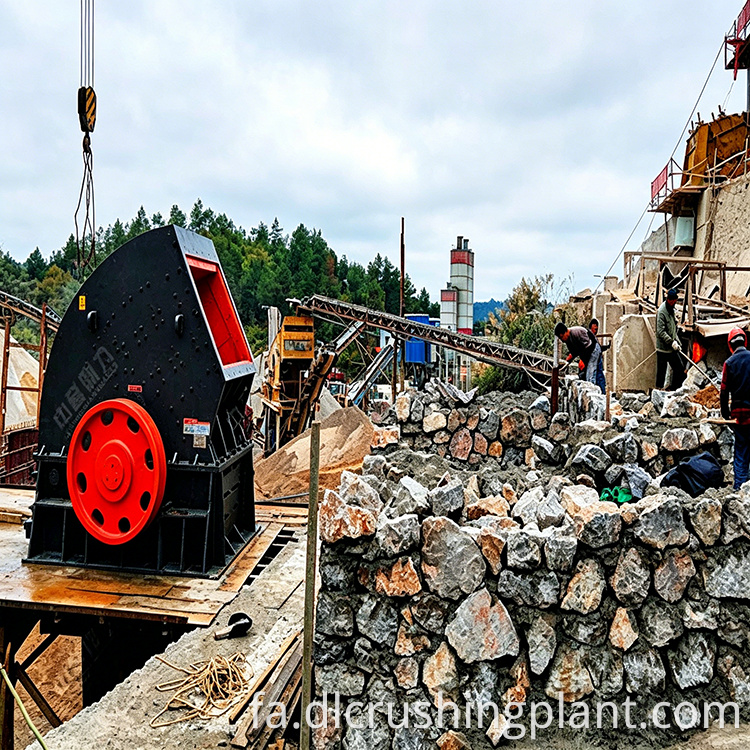

پروژه EPC کلید در دست ساخت شن و ماسه سنگ شکن سنگ آهک با سیستم هوشمند و حفاظت از محیط زیست کاملا محصور

بررسی اجمالی پروژه

این پروژه یک خط تولید سنگ آهک سنگ آهک کلید در دست EPC با سرمایه گذاری کل 130 میلیون یوان است که 90 مو زمین را پوشش می دهد. Zhongyu Dingli راه حل کاملی را برای Maoxin Mining ارائه کرد، همه چیز از نقشه های کارخانه و مهندسی عمران گرفته تا تحویل تجهیزات، نصب سازه های فولادی، راه اندازی جمع آوری گرد و غبار، سیم کشی سیستم هوشمند و راه اندازی نهایی را انجام داد. مدل EPC یکپارچگی محکم بین تجهیزات، کارهای عمرانی و سیستم‌های هوشمند را تضمین می‌کند و درگیری‌های پس از نصب مانند ناهماهنگی تسمه‌های نقاله یا مزاحم کانال‌های جمع‌آوری گرد و غبار را حذف می‌کند. این پروژه رسماً پذیرفته شده و با موفقیت به بهره برداری رسیده است.

پیکربندی تجهیزات

• فیدر ویبره: DLZGC2050، 1 واحد، ظرفیت 800 تا 1500 TPH، قدرت 22x2 کیلو وات. حفره سنگین با آسترهای مقاوم در برابر سایش مستقیماً بلوک های سنگ آهک بزرگ را کنترل می کند. سرعت تغذیه برای حفظ خروجی هماهنگ با سنگ شکن های پایین دست قابل تنظیم است.

• سنگ شکن ضربه ای چکشی سنگین: DLPCZ1820، 1 واحد، ظرفیت 1000 تا 1200 TPH، قدرت 450x2 کیلو وات. دستگاه هسته برای پردازش سنگ آهک با سختی متوسط. سنگ‌های بزرگ در یک پاس به اندازه ذرات مورد نیاز کاهش می‌یابند و سنگ شکن‌های فکی یا ضربه‌ای معمولی را بین مراحل اولیه و ثانویه حذف می‌کنند. این جریان فرآیند را کوتاه می کند و مصرف برق و نقاط خرابی را کاهش می دهد.

• سنگ شکن چکشی شکل دهی: DLXPC1220، 1 واحد، ظرفیت 500 تا 600 TPH، قدرت 220x2 کیلو وات. اختصاص به اصلاح شکل. مواد PCZ1820 برای خرد کردن و شکل دادن ثانویه وارد می شود، به طور قابل توجهی محتوای سوزن و پوسته پوسته را کاهش می دهد و مصالح را به شکل مکعبی نزدیک تر می کند.

• صفحه نمایش ارتعاشی دایره ای: DL3YKZ3070، 1 واحد، ظرفیت 400 تا 500 TPH، قدرت 45 کیلو وات. صفحه نمایش سه لایه به طور همزمان چندین مشخصات مشترک از مصالح ساختمانی را با پیکربندی صفحه نمایش قابل تنظیم با نیازهای بازار محلی تولید می کند.

ویژگی های طراحی

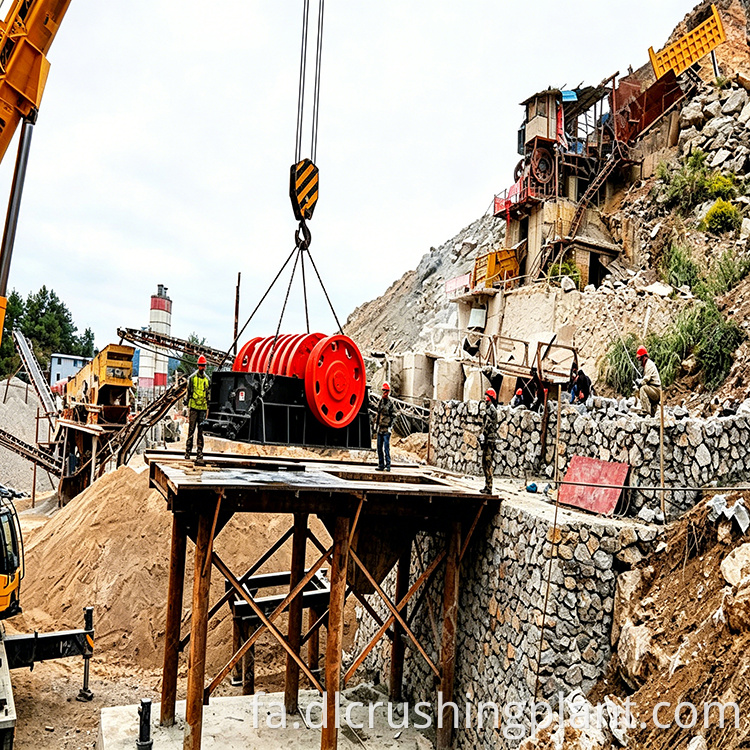

سرمایه گذاری کاملاً محصور در حفاظت از محیط زیست با بیش از 22 درصد

هر مرحله تولید گرد و غبار از جمله خرد کردن، غربالگری، انتقال و ذخیره سازی در داخل کارگاه ها یا راهروها محصور می شود. جمع کننده های گرد و غبار کیسه ای پالس جت تمام نقاط گرد و غبار را در سراسر خط پوشش می دهند. سرمایه‌گذاری‌های زیست‌محیطی در مجموع 29.21 میلیون یوان بوده که 22.46 درصد از کل سرمایه‌گذاری را شامل می‌شود: 13.88 میلیون یوان برای کارگاه‌های کاملاً محصور با ساختار فولادی، 10.38 میلیون یوان برای تجهیزات جمع‌آوری گرد و غبار، 2.4 میلیون یوان برای سنگ‌فرش جاده‌ها و 2.55 میلیون یوان برای محوطه‌سازی. غلظت گرد و غبار در محل اکنون کمتر از استانداردهای ملی است و هیچ گرد و غبار قابل رویتی در کف کارگاه یا سطوح تجهیزات وجود ندارد.

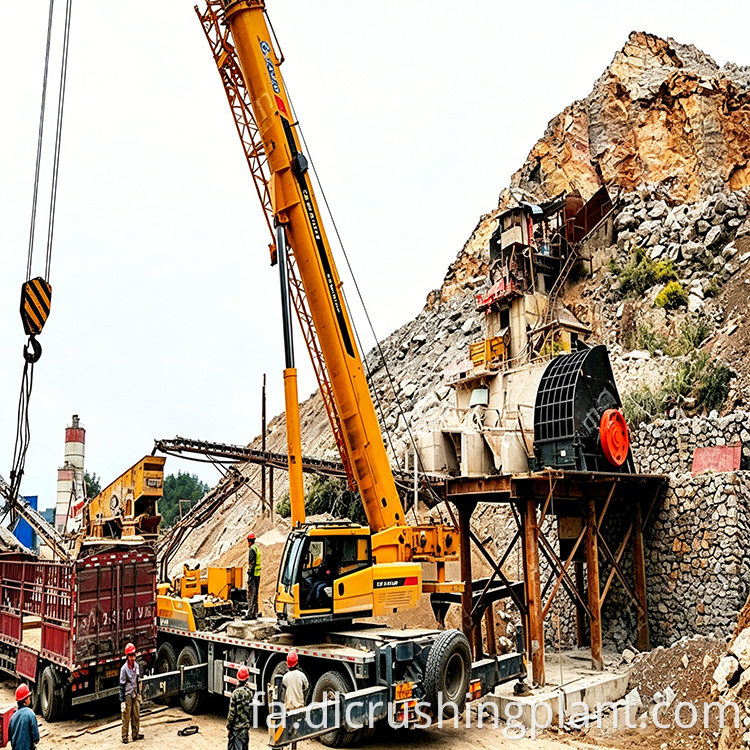

سیستم مدیریت هوشمند معدن

این پروژه شامل سیستم های هوشمند دوگانه Zhongyu Dingli است. سیستم مدیریت تولید معدن عملیات اتاق کنترل متمرکز، نمایش داده‌ها در زمان واقعی، شروع و توقف با یک کلیک و هشدارهای خطا را فراهم می‌کند. سیستم مدیریت فروش و موجودی انبوه امور مالی و فروش شامل وزن کشی خودرو، بارگیری خودکار، و چاپ خودکار رسید را انجام می دهد و تمام داده های فروش بارگذاری می شود تا از تطبیق دستی روزانه حذف شود.

پنج سیلو فولادی برای حمل و نقل شبانه روزی

پنج سیلو بزرگ ذخیره سازی فولادی با ظرفیت مجموع 37000 تن تامین بی وقفه در فصول اوج مصرف را تضمین می کند. محصولات تمام شده مستقیماً از صفحه های ارتعاشی از طریق تسمه نقاله به سیلوها منتقل می شوند. پایه‌های سیلو دارای سیستم‌های بارگیری و توزین خودکار هستند: کامیون‌ها کارت‌ها را می‌کشند، سیستم به طور خودکار مواد را آزاد می‌کند و وقتی پر می‌شود متوقف می‌شود. کل فرآیند نیازی به مداخله دستی ندارد و از سرعت بالا و اتلاف کم اطمینان حاصل می کند. مازاد تولید خارج از فصل را می توان به طور مستقیم در فصل اوج ذخیره و فروخت.

سیستم آب ته نشینی و برداشت آب باران سه مرحله ای

این پروژه شامل یک سیستم فاضلاب بهداشتی و طوفان مجزا با برداشت آب باران، بازیافت رواناب سطحی و آب باران تمیز برای رسیدن به تخلیه فاضلاب صفر است. این تضمین می‌کند که مشتری هر بازرسی زیست‌محیطی را در برابر مقررات سخت‌گیرانه استخراج معادن انجام می‌دهد.

مقایسه انتخاب تجهیزات

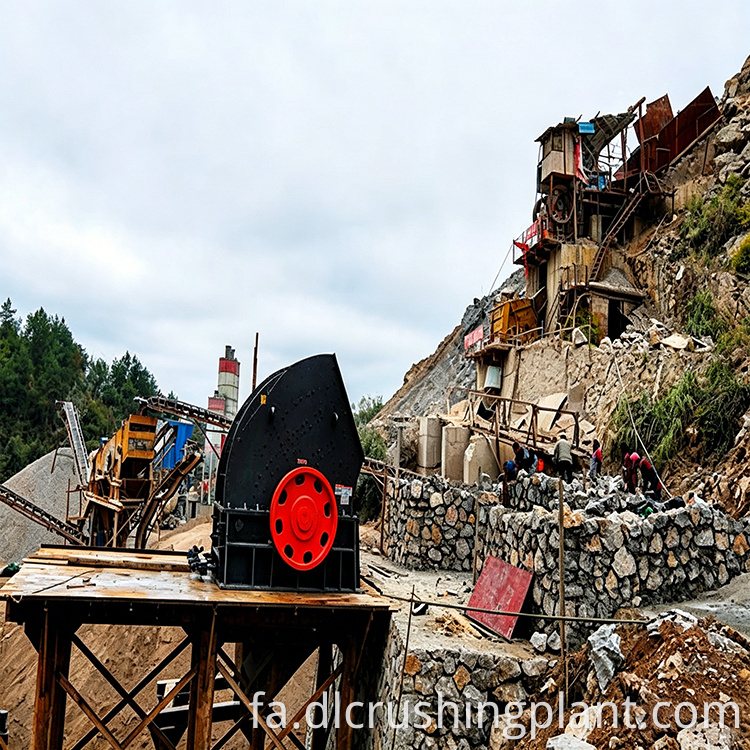

برای پروژه های سنگ آهک و دولومیت با سختی متوسط، سنگ شکن چکشی سنگین PCZ به همراه سنگ شکن شکل دهنده XPC یک پیکربندی استاندارد Zhongyu Dingli است که تنها اندازه مدل آن بر اساس مقیاس متفاوت است:

• ماینینگ Maoxin (این پروژه)، 3 میلیون تن در سال: PCZ1820 + XPC1220
• پروژه گوئیژو، 2000 TPH و 6 میلیون تن در سال: PCZ1820 + XPC1622
• پروژه های دیگر، 2500 TPH و 7.5 میلیون تن در سال: PCZ1820 + XPC1622

PCZ1820 به عنوان ستون فقرات برای خرد کردن سنگ آهک در مقیاس متوسط ​​تا بزرگ عمل می کند. انتخاب سنگ شکن شکل دهنده با توجه به ظرفیت هدف و الزامات شکل ذرات، از XPC1220 تا XPC1622 تنظیم می شود.

اهمیت عملی پشت پارامترها

• کل سرمایه گذاری 130 میلیون یوان: محدوده متوسط ​​بالا برای مقیاس قابل مقایسه. بودجه اضافی به کارخانه کاملاً محصور، سیستم‌های حذف گرد و غبار، سیستم‌های هوشمند و سیلوهای فولادی تخصیص داده شد تا از انطباق با مقررات، خروجی پایدار و مدیریت فروش استاندارد اطمینان حاصل شود.

• Single PCZ1820 در 1000 تا 1200 TPH: خط با این واحد اصلی ظرفیت طراحی 1000 تنی خود را برآورده می کند و در عین حال حاشیه ظرفیت حداکثر 20 درصد را حفظ می کند و نیاز به سنگ شکن اضافی از همان کلاس را از بین می برد.

• پنج سیلو مجموعاً 37000 تن: بر اساس محموله های روزانه 3000 تن، این از عرضه مداوم برای بیش از 12 روز پشتیبانی می کند. عرضه فصل اوج تضمین شده است و مازاد بر فصل خارج از فصل را می توان با قیمت های بالاتر ذخیره و فروخت.

• سرمایه گذاری زیست محیطی 29.21 میلیون یوان: به طور مستقیم بر طول عمر عملیاتی معدن تأثیر می گذارد. یک روز تعلیق به دلیل عدم انطباق نشان دهنده ضرر صدها هزار یوان است که به طور بالقوه بیش از صرفه جویی اولیه زیست محیطی در طول یک سال است. سرمایه گذاری زیست محیطی قابل توجه مقرون به صرفه است.

سوالات متداول

Q1: مزایای مدل EPC کلید در دست برای خطوط تولید سنگ آهک در مقیاس بزرگ چیست؟

مدل EPC نیاز مالکان را برای هماهنگی چندین تیم ساخت و ساز را از بین می برد. مشتری فقط نتیجه نهایی را بررسی می کند. یکپارچگی بین تجهیزات، مهندسی عمران و سیستم‌های هوشمند سخت‌تر است و از درگیری‌هایی مانند ناهماهنگی تسمه‌های نقاله یا تداخل کانال‌های جمع‌آوری گرد و غبار پس از نصب جلوگیری می‌کند. این امر باعث صرفه جویی در مشکلات هماهنگی برای اولین بار در مقیاس بزرگ خط سازان می شود.

Q2: چگونه پیکربندی PCZ1820 plus XPC1220 کیفیت کل را بهبود می بخشد؟

سنگ شکن چکشی سنگین DLPCZ1820 خردایش اولیه را انجام می دهد و سنگ آهک بزرگ را با یک بار عبور به اندازه مورد نیاز کاهش می دهد. سنگ شکن شکل دهنده DLXPC1220 سپس خرد کردن ثانویه و اصلاح شکل را انجام می دهد، به طور قابل توجهی محتوای سوزن و پوسته را کاهش می دهد و سنگدانه ها را به شکل مکعبی نزدیک تر می کند. هر ماشین نقش مشخصی دارد و شکل ذرات را به جای اینکه به شانس بسپارد واقعاً قابل کنترل است.

Q3: چرا بیش از 22 درصد از کل سرمایه گذاری به حفاظت از محیط زیست اختصاص یافت؟

دولت محلی الزامات زیست محیطی سختگیرانه ای را بر عملیات معدن تحمیل می کند. این شرکت به جای خطر تعطیلی و اصلاح اجباری، 29.21 میلیون یوان را در کارگاه های کاملاً بسته، جمع کننده های گرد و غبار، سنگ فرش جاده ها و محوطه سازی سرمایه گذاری کرد. این تضمین می کند که غلظت گرد و غبار کمتر از استانداردهای ملی باقی می ماند و به طور مستقیم از طول عمر عملیاتی معدن محافظت می کند، زیرا تلفات تعلیق بسیار بیشتر از سرمایه گذاری اولیه است.
