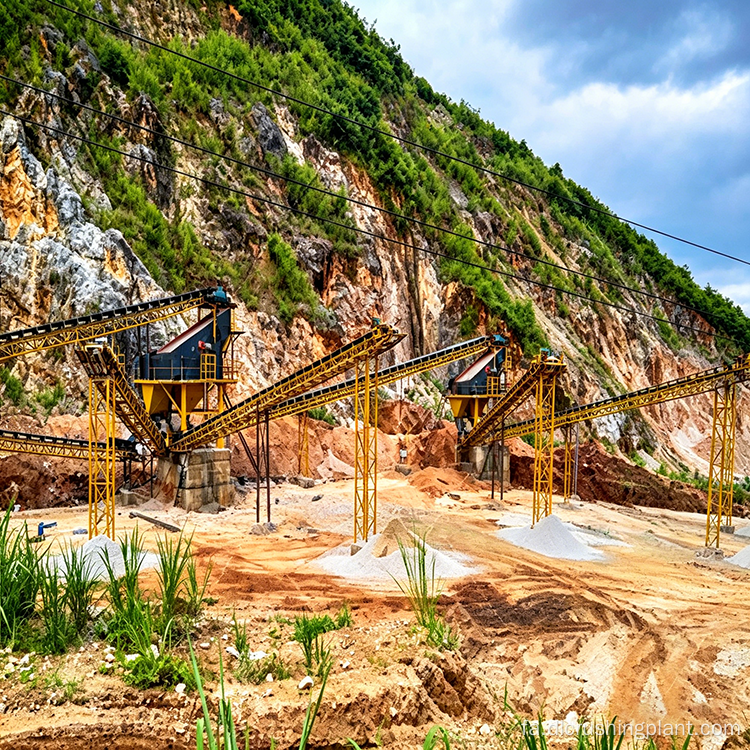

کارخانه چند صفحه ای سنگ شکن چکشی سنگ آهک برای تولید سنگدانه های پنج درجه و تامین ساخت راه آهن

بررسی اجمالی پروژه

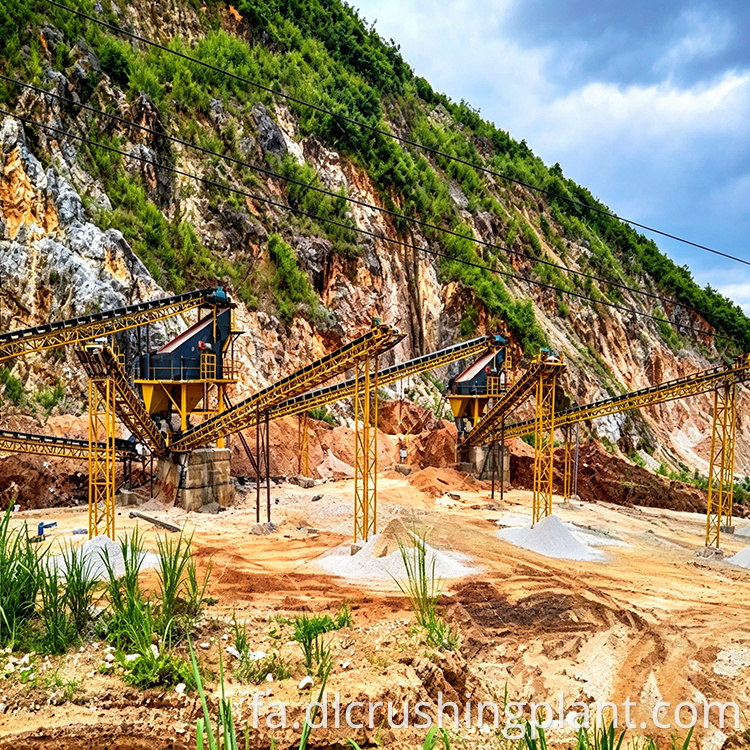

این پروژه یک مرکز تولید سنگ آهک است که در یوننان، نزدیک مسیر لینکانگ به بندر Qingshuihe واقع شده است. این کارخانه یک پیکربندی ساده از فیدر ارتعاشی، سنگ شکن ضربه ای چکشی سنگین و یک سیستم غربالگری چند طبقه متصل به سری را اتخاذ می کند. ویژگی برجسته آن توانایی تولید پنج مشخصات محصول نهایی متمایز به طور همزمان از طریق یک خط تولید واحد، با استفاده از یک زنجیره غربالگری 3+2 است که مستقیماً از غربالگری درشت به ریز بدون انتقال مواد میانی حرکت می کند. سنگدانه های تمام شده در ساخت بزرگراه مورد استفاده قرار گرفته اند و برای پروژه های زیرساختی راه آهن با شکل ذرات و الزامات مقاومتی دقیق مناسب هستند.

لیست پیکربندی تجهیزات

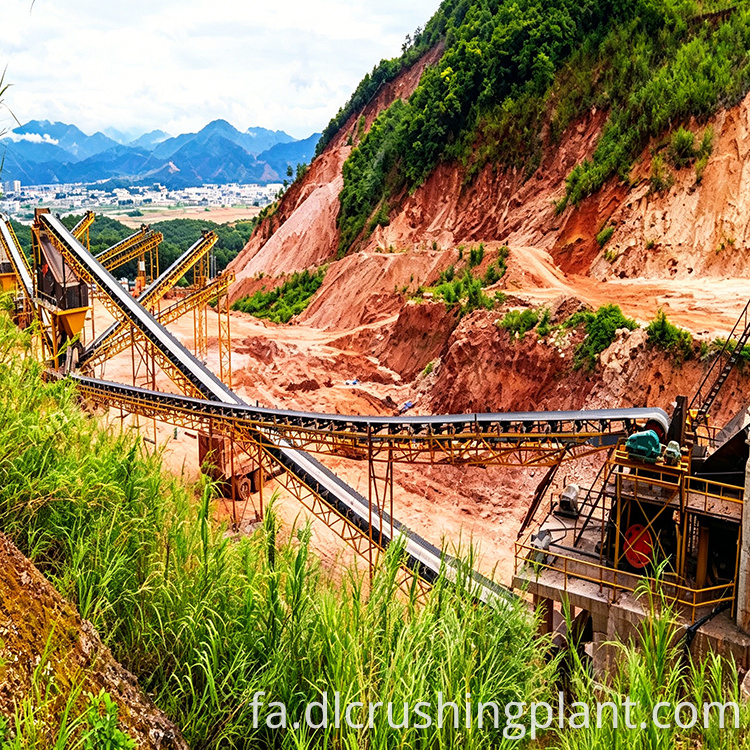

• فیدر ویبره: DLZGC1238، 1 واحد، ظرفیت 250 تا 400 TPH، قدرت 2x11 کیلو وات. حفره سنگین طراحی شده برای توزیع یکنواخت تکه های سنگ آهک بزرگ در سنگ شکن و جلوگیری از موج و وقفه مواد.

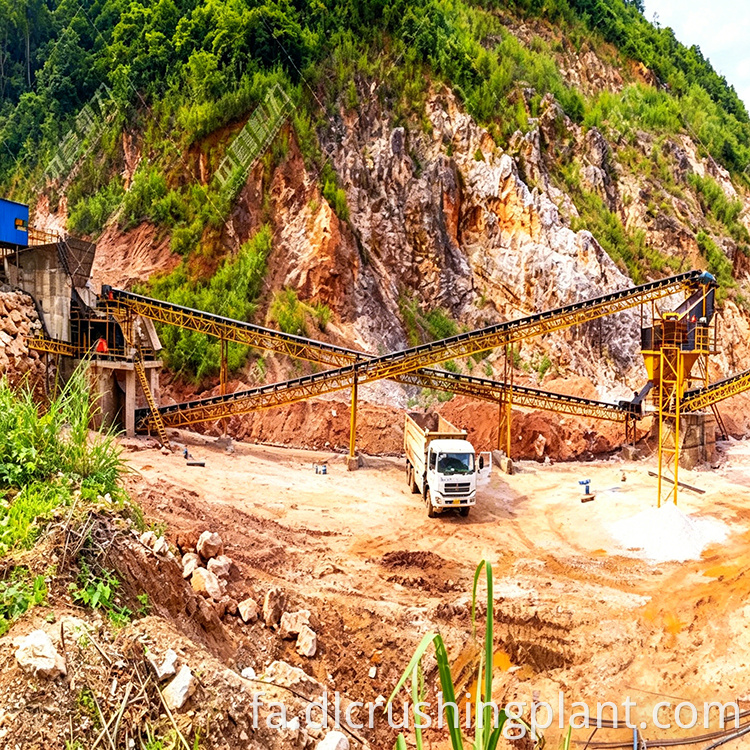

• سنگ شکن ضربه ای چکشی سنگین: DLPCZ1512، 1 واحد، ظرفیت 250 تا 400 TPH، قدرت 132x2 کیلو وات. دستگاه هسته برای خرد کردن تک مرحله ای. سنگ آهک زیر 800 میلی متر مستقیماً به اندازه نهایی کاهش می یابد و خرد شدن درشت ثانویه را حذف می کند.

• صفحه نمایش ویبره: DL3YKQ2470، 1 واحد، ظرفیت 70 تا 400 TPH. صفحه نمایش سه لایه مواد را به سه درجه اندازه ذرات جدا می کند.

• صفحه نمایش ویبره سبک: DL2YKQ2470، 1 واحد، ظرفیت 70 تا 400 TPH. صفحه نمایش دو لایه که درجه بندی دقیق نهایی را انجام می دهد.

سیستم غربالگری نکته کلیدی است: یک صفحه نمایش سه طبقه سنگین و یک صفحه نمایش دو طبقه سبک که به صورت سری به هم متصل شده اند، این امکان را می دهد که فرآیند در یک مرحله از غربالگری درشت به غربالگری دقیق حرکت کند.

ویژگی های طراحی

غربالگری تک گذر برای پنج مشخصات

این پروژه به پنج مشخصات محصول نیاز دارد: 28 تا 34 میلی متر، 12 تا 28 میلی متر، 7 تا 12 میلی متر، 4 تا 7 میلی متر و ریزدانه های زیر 4 میلی متر. اکثر خطوط در این مقیاس فقط دو یا سه مشخصات را تولید می کنند. در اینجا صفحه نمایش سه طبقه DL3YKQ2470 ابتدا سه بخش درشت را از هم جدا می کند، در حالی که صفحه نمایش دو طبقه DL2YKQ2470 مواد ظریف را بیشتر تقسیم می کند و یک زنجیره غربالگری چند مرحله ای 3+2 را تشکیل می دهد که پنج درجه را به طور همزمان تولید می کند.

سنگ شکن چکشی سنگین برای خرد کردن تک پاس

سنگ شکن ضربه ای چکشی سنگین DLPCZ1512 دارای دهانه تغذیه تا 800 میلی متر است و سنگ آهک را مستقیماً تا محدوده اندازه ذرات نهایی بدون سنگ شکن اولیه ثانویه پردازش می کند. جریان فرآیند کوتاه تر، تعداد نوار نقاله ها را کاهش می دهد و به طور طبیعی میزان شکست را کاهش می دهد.

تطابق ظرفیت فیدر و سنگ شکن بهینه

ظرفیت فیدر DLZGC1238 250 تا 400 TPH با محدوده سنگ شکن چکشی سنگین دقیقا مطابقت دارد. این همپوشانی از موقعیت‌هایی که فیدر نمی‌تواند با واحد اصلی هماهنگی داشته باشد یا تغذیه بیش از حد باعث انسداد می‌شود، که یکی از دلایل اصلی گیر کردن مواد در عملیات‌های مقیاس کوچک است، جلوگیری می‌کند.

سیستم غربالگری مدولار متعادل کننده کارایی و هزینه

صفحه‌نمایش سه طبقه سنگین، غربالگری اولیه با توان بالا را انجام می‌دهد، در حالی که صفحه‌نمایش دو طبقه سبک وزن، مواد ظریف را پردازش می‌کند. این یک تقسیم کار واضح به جای انباشتن تجهیزات ساده است که هم کارایی و هم هزینه سرمایه گذاری را بهینه می کند.

بازخورد پروژه

• ظرفیت غربالگری از الزامات طراحی فراتر می رود: این سیستم پنج درجه مشخص شده را در خود جای می دهد و با تغییر مش صفحه امکان جابجایی سریع به مشخصات جایگزین را فراهم می کند.

• شکل ذرات عالی و راندمان غربالگری بالا: مواد خرد شده شکل مکعبی را با حداقل ذرات سوزنی مانند یا پوسته پوسته نشان می دهند که از مسدود شدن مش جلوگیری می کند و کارایی پایدار را تضمین می کند.

• مقاومت در برابر سایش فیدر: فرورفتگی سری DLZGC تحت درمان شدید مقاوم در برابر سایش قرار می گیرد و برای چندین سال نیازی به تعویض صفحه زیرین با سنگ آهک متوسط ​​سخت نیست.

• پشتیبانی پس از فروش محلی: Zhongyu Dingli یک تیم خدمات محلی در یوننان نگهداری می کند که به سرعت به راه اندازی و خرابی پاسخ می دهد.

جزئیات کلیدی قابل توجه

• محتوای خاک رس: اگر سطوح سنگ آهک دارای خاک سست باشند، سطح گرد و غبار پس از خرد شدن افزایش می یابد و صفحات به راحتی مسدود می شوند. افزودن مرحله پیش غربالگری یا پاشش آب برای مهار گرد و غبار برای مواد خام کثیف توصیه می شود.

• فرکانس تعویض صفحه نمایش: تولید پنج مشخصات، سایش هر لایه صفحه نمایش را افزایش می دهد و در طول زمان، تعویض را سخت تر می کند.

• ظرفیت باربری صفحه‌های سبک وزن: DL2YKQ2470 بدون مشکل از مواد ظریف استفاده می‌کند، اما استفاده طولانی‌تر از مواد درشت سنگین‌تر، عمر فریم صفحه نمایش را تحت تأثیر قرار می‌دهد.

مقایسه مسیر تامین راه آهن

این کارخانه در نزدیکی مسیر Lincang به Qingshuihe بندر واقع شده است و سنگدانه های تمام شده قبلا در ساخت بزرگراه استفاده می شد. یک پروژه قابل مقایسه، بخش Jinghong از راه آهن Yuxi-Mengla است که توسط Zhongyu Dingli ساخته شده است، که همچنین از فیدر ZG1238، سنگ شکن چکشی سنگین PCZ1512 و صفحه ارتعاشی 4YKQ2470 برای تامین مصالح ساختمانی راه آهن استفاده می کند. این تأیید می کند که سنگ شکن چکشی سنگین PCZ1512 همراه با پیکربندی صفحه نمایش چند طبقه راه حلی اثبات شده برای پروژه های زیرساختی راه آهن است که به شکل ذرات و استحکام دقیق نیاز دارند.

سوالات متداول

Q1: چگونه زنجیره غربالگری 3+2 پنج گرید کل را در یک خط تولید می کند؟

صفحه نمایش سه طبقه DL3YKQ2470 ابتدا سه بخش درشت 28 تا 34 میلی متر، 12 تا 28 میلی متر و 7 تا 12 میلی متر را جدا می کند. صفحه نمایش دو طبقه DL2YKQ2470 سپس مواد ریز را به 4 تا 7 میلی متر تقسیم می کند و زیر 4 میلی متر را ریز می کند. این پیکربندی متصل به سری، انتقال میانی را حذف می کند و هر پنج درجه را به طور همزمان تولید می کند.

Q2: چرا سنگ شکن چکشی سنگین DLPCZ1512 برای این مقیاس کار مناسب است؟

DLPCZ1512 اندازه های خوراک تا 800 میلی متر را می پذیرد و سنگ آهک را مستقیماً تا محدوده اندازه ذرات نهایی در یک پاس پردازش می کند. این امر نیاز به سنگ شکن اولیه ثانویه مانند سنگ شکن فکی یا ضربه ای را از بین می برد، جریان فرآیند را کوتاه می کند، تعداد نوار نقاله ها را کاهش می دهد و میزان شکست کلی را کاهش می دهد.

Q3: اپراتورها هنگام اجرای پنج درجه مشخصات باید مراقب چه چیزی باشند؟

اپراتورها باید سایش مش صفحه نمایش را از نزدیک نظارت کنند، زیرا مشخصات بیشتر سایش هر لایه و کار تعویض را افزایش می دهد. اگر سنگ آهک خام خاک سطحی را حمل می کند، پس از خرد شدن گرد و غبار بالا می رود و صفحه ها بیشتر مسدود می شوند. مرحله پیش غربالگری یا پاشش آب می تواند این را کاهش دهد. DL2YKQ2470 سبک وزن نباید برای پردازش مواد درشت طولانی استفاده شود.
