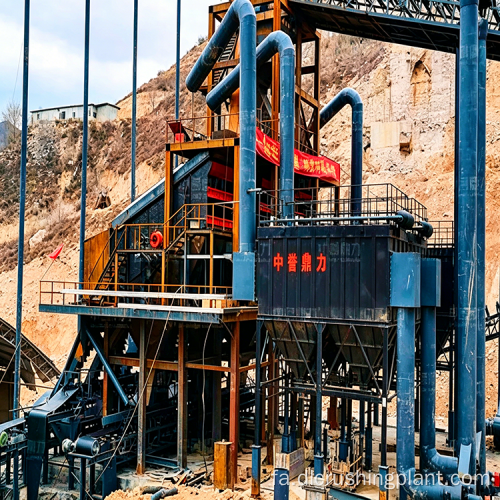

راه اندازی صفحه سنگ شکن سنگ آهک با سنگ شکن ضربه ای چکشی سنگین و سنگ شکن شکل دهنده برای عملیات معدن کوهستان

بررسی اجمالی پروژه

ژونگیو دینگلی این مجموعه سنگ آهک در مقیاس بزرگ را در یک منطقه کوهستانی در شمال شانشی طراحی کرد و دو خط کل موازی را اجرا کرد. هر خط یک مسیر پردازش دو مرحله ای را دنبال می کند: خرد کردن اولیه از طریق سنگ شکن ضربه ای چکشی سنگین DLPCZ1820، شکل دهی ثانویه از طریق یک سنگ شکن شکل دهنده DLPC1622، و درجه بندی نهایی از طریق صفحه های ارتعاشی DL3YKZ3070. ظرفیت تولید واقعی این پروژه در گزارش تحقیقاتی دولت محلی به 1200 تا 1500 تن در ساعت می‌رسد، اگرچه مواد تبلیغاتی به طور محافظه‌کارانه «10000 تن در روز» را بیان می‌کنند. چیدمان کوهستانی از تفاوت های ارتفاعی طبیعی برای حمل و نقل گرانشی مواد خام استفاده می کند، در حالی که عملیات کاملاً محصور با 11 جمع کننده گرد و غبار کیسه ای پالس جت انطباق با محیط زیست را تضمین می کند. یک بزرگراه ملی که مستقیماً در پشت کارخانه قرار دارد، بارگیری سریع کامیون و ارسال سریع به بازارهای ساخت و ساز منطقه را امکان پذیر می کند.

جزئیات تجهیزات

• سنگ شکن ضربه ای چکشی سنگین DLPCZ1820 - 1 واحد در هر خط، طراحی شده برای 1000+ TPH، خرد کردن تک مرحله ای اولیه بلوک های سنگ آهک بزرگ.
• سنگ شکن شکل دهی DLPC1622 - 1 واحد در هر خط، شکل دهی ثانویه و خرد کردن ریز برای کاهش ذرات سوزنی و ورقه ای شکل.
• صفحه ارتعاشی DL3YKZ3070 - واحد غربالگری چند طبقه برای درجه بندی نهایی مصالح در چندین مشخصات
• جمع‌آورنده گرد و غبار پالس جت Baghouse - 11 واحد به طور استراتژیک بالای نقاط انتشار گرد و غبار در طول کل خط قرار گرفته‌اند.
• تسمه نقاله - سیستم بارگیری مستقیم که خروجی غربالگری را به نقاط بارگیری کامیون وصل می کند و کار با لیفتراک را حذف می کند.

ویژگی های فرآیند و طراحی

1. خرد کردن دو مرحله ای با شکل دهی اختصاصی

هر خط سنگدانه یک مسیر خرد کردن، شکل دهی و غربالگری اولیه را دنبال می کند. DLPCZ1820 خردایش اولیه را با ظرفیت تغذیه بزرگ خود انجام می دهد و به طور مستقیم بلوک های سنگ آهک بزرگ را پردازش می کند. سپس DLPC1622 شکل‌دهی ثانویه را انجام می‌دهد – یک مرحله حیاتی، زیرا بدون آن سنگدانه دارای نسبت بیشتری از ذرات سوزنی و پوسته‌شکل خواهد بود. صفحه ارتعاشی DL3YKZ3070 درجه بندی نهایی را انجام می دهد و چندین مشخصات محصول نهایی را تولید می کند. تسمه‌های نقاله مواد نهایی را مستقیماً به کامیون‌ها وارد می‌کنند و به رانندگان اجازه می‌دهند بلافاصله پس از رسیدن بارگیری کنند.

2. چیدمان کوهستانی

این پروژه که در زمین های کوهستانی واقع شده است، از تفاوت های ارتفاعی طبیعی استفاده می کند. مواد خام از سطح سنگ معدن در ارتفاع بالا به سرازیری منتقل می‌شود و ایستگاه سنگ شکن در میانه شیب قرار دارد. این امر باعث حذف تسمه‌های نقاله طولانی و ذخیره‌سازی میانی می‌شود و هزینه‌های زیرساختی و مصرف روزانه برق را کاهش می‌دهد. قطعات نوار نقاله کمتر به معنی نقاط تعمیر و نگهداری کمتر و خطر خرابی کمتر است.

3. عملیات کاملا محصور شده با 11 جمع کننده گرد و غبار

فرآیندهای خرد کردن، غربال‌گری، انتقال و ذخیره‌سازی همگی در داخل کارگاه‌ها یا راهروها محصور شده‌اند که به طور موثری نویز را جدا کرده و از فرار گرد و غبار جلوگیری می‌کند. یازده جمع کننده گرد و غبار کیسه ای پالس جت به صورت استراتژیک در بالای نقاط انتشار گرد و غبار در طول کل خط قرار گرفته اند. از زمان راه‌اندازی، گرد و غبار در محل عملاً نامرئی است و سطوح تجهیزات عاری از تجمع گرد و غبار باقی می‌مانند – که از انطباق مستقیم بازرسی محیطی اطمینان حاصل می‌کند.

4. غربالگری یکپارچه و بارگیری مستقیم کامیون

محصول تمام شده از غربالگری مستقیماً روی نوار نقاله ها می افتد و حمل و نقل ثانویه توسط لیفتراک را حذف می کند. کامیون‌ها را می‌توان به محض رسیدن بارگیری کرد، که هزینه‌های حمل و نقل داخلی را کاهش می‌دهد و از تردد کامیون‌ها در منطقه انبار جلوگیری می‌کند. بزرگراه ملی که مستقیماً در پشت کارخانه قرار دارد، حرکت فوری را امکان پذیر می کند و زنجیره لجستیک را از تولید تا تحویل ساده می کند.

مقیاس پروژه و لجستیک

خروجی واقعی ساعتی 1200 تا 1500 تن به معنای حجم بالقوه حمل و نقل روزانه 24000 تا 30000 تن با ظرفیت کامل است. جابجایی این حجم از طریق نوار نقاله و سه شیفت حمل و نقل کامیون، نیازهای قابل توجهی را در هماهنگی لجستیک ایجاد می کند. با این حال، تجهیزات اصلی به خوبی انتخاب شده - DLPCZ1820 و DLPC1622 همراه با صفحه نمایش DL3YKZ3070 - همراه با 11 جمع کننده گرد و غبار، تولید قابل اعتماد و انطباق با مقررات را تضمین می کند. موقعیت این نیروگاه در مجاورت یک بزرگراه ملی این امکان را به آن داده است تا از زمان راه اندازی به عنوان منبع اصلی تامین کل برای منطقه شمالی شانشی عمل کند. انعطاف پذیری ظرفیت کافی تجهیزات تضمین می کند که در طول تنظیمات تقاضای فصلی گلوگاهی وجود نداشته باشد و سنگ آهک با سختی متوسط ​​چرخه جایگزینی قطعات سایش را افزایش می دهد.

مراجع پیکربندی

سنگ شکن چکشی سنگین و پیکربندی سنگ شکن شکل دهنده راه حلی اثبات شده برای سنگ آهک با سختی متوسط ​​در مقیاس های مشابه است. پروژه های قابل مقایسه عبارتند از یک خط شن و ماسه در لیانگشان، سیچوان، با استفاده از PCZ1620 و PC1220 جفت شده با صفحه نمایش 3YKZ3070. خط 150 تنی در تونل ساختمانی ارتباطات چین در سین کیانگ با استفاده از PCZ1308. و یک خط 2500 تنی در Anyang Zhonglian با استفاده از فیدر ZGC2050، PCZ1820 و PC1220 که دقیقاً با پیکربندی این پروژه مطابقت دارد.

سوالات متداول

Q1: چرا ظرفیت رسمی 10000 تن در روز در حالی که خروجی واقعی بالاتر است ذکر شده است؟

گزارش تحقیقاتی دولت محلی ظرفیت واقعی را بین 1200 تا 1500 تن در ساعت ذکر می کند که در عملیات کامل روزانه 24000 تا 30000 تن محصول تولید می کند. مواد تبلیغاتی به طور محافظه کارانه 10000 تن در روز را به عنوان یک رقم عمومی قابل قبول بیان می کنند. سنگ شکن DLPCZ1820 برای 1000+ TPH طراحی شده است که حاشیه زیادی بالاتر از رقم ذکر شده ارائه می دهد.

Q2: هدف از سنگ شکن شکل دهنده DLPC1622 در این فرآیند چیست؟

بدون DLPC1622، سنگدانه های سنگ شکن اولیه دارای نسبت بیشتری از ذرات سوزنی و ورقه ای شکل هستند. سنگ شکن شکل دهنده، شکل ذرات را اصلاح می کند تا سنگدانه های گرد و مکعبی بیشتری تولید کند که نیازهای بازار ساخت و ساز را برآورده می کند و از فشار قیمت ناشی از کارخانه های بتن آماده و پروژه های جاده جلوگیری می کند.

Q3: چیدمان کوهستانی چگونه هزینه های عملیاتی را کاهش می دهد؟

اختلاف ارتفاع طبیعی به مواد خام اجازه می دهد تا با گرانش از سطح معدن به سمت ایستگاه سنگ شکن به سمت پایین حرکت کند. این امر باعث حذف تسمه‌های نقاله طولانی، انباشت میانی و تردد کامیون‌های سنگین می‌شود و سرمایه‌گذاری زیرساختی، مصرف برق روزانه و نیازهای تعمیر و نگهداری تجهیزات را کاهش می‌دهد.
