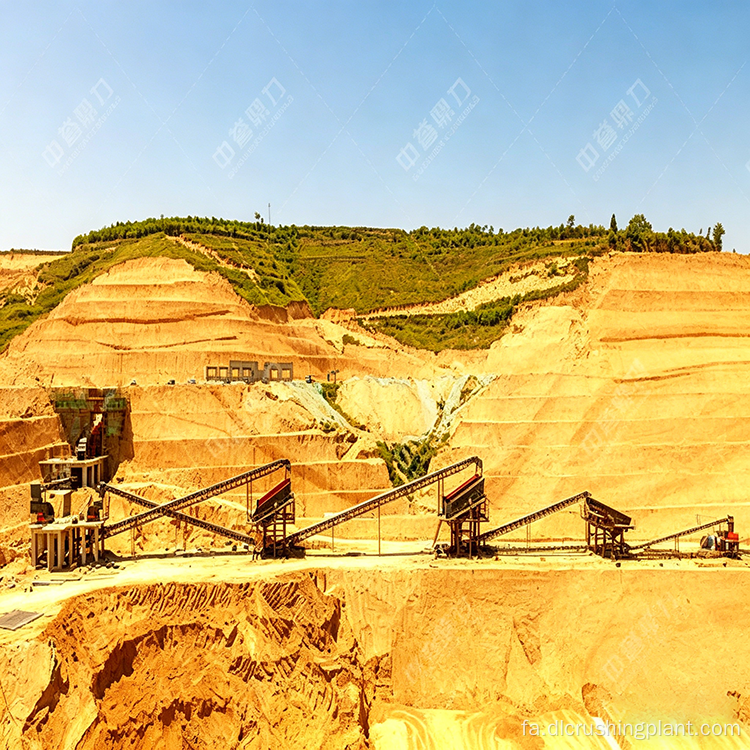

خط پردازش سنگ آهک در دامنه تپه با سنگ شکن چکشی دو مرحله ای و غربالگری سه مرحله ای برای مصالح ساختمانی

بررسی اجمالی پروژه

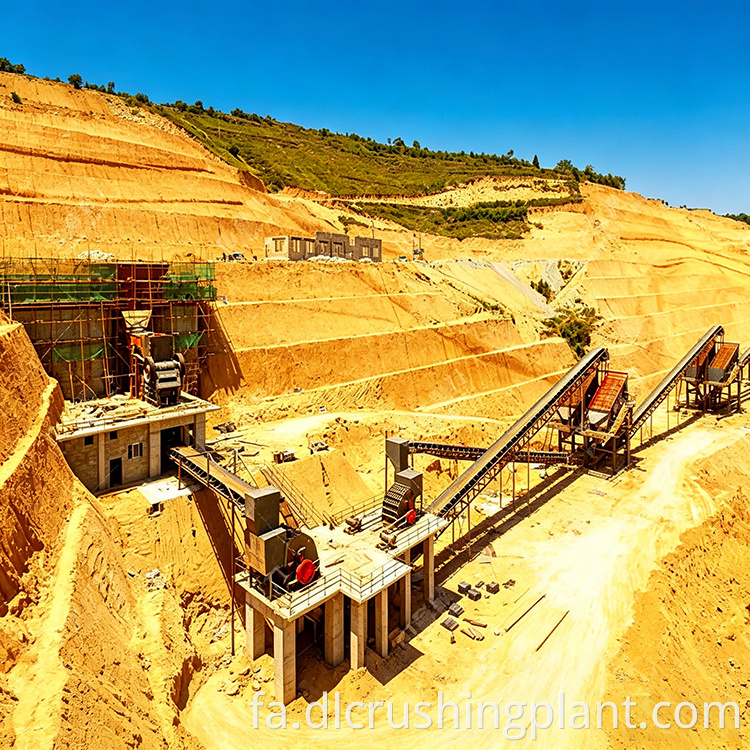

این خط فرآوری سنگ آهک برای یک هدف ظرفیت 1000 TPH طراحی شده است که از طرح دامنه تپه استفاده می کند که در آن معدن در بالای آن قرار دارد و خط تولید دامنه کوه را فرا می گیرد. مواد خام توسط گرانش به سمت پایین حرکت می کند و نوار نقاله های مسافت طولانی و تردد کامیون های سنگین را حذف می کند. این پیکربندی بر روی یک سنگ شکن چکشی سنگین PCZ1620 برای خرد کردن اولیه تک گذر، یک سنگ شکن شکل دهنده XPC1220 برای پالایش ثانویه و چهار صفحه ارتعاشی دایره ای که در سه مرحله غربالگری مرتب شده اند، متمرکز است. نتیجه یک فرآیند کارآمد با ماشین‌های کمتر، کارکرد نوار نقاله کوتاه‌تر و هزینه‌های مهندسی عمران کمتر است - ایده‌آل برای معادن سنگ آهک در بالای کوه که به دنبال کنترل سرمایه‌گذاری و تولید سنگدانه‌های مکعبی با کیفیت بالا برای بازارهای ساختمانی هستند.

جزئیات تجهیزات

• فیدر ارتعاشی DLZGC1550P - 1 واحد، 400-1000 TPH، 15×2 کیلو وات، محفظه سنگین برای تغذیه ثابت یکنواخت
• سنگ شکن چکشی سنگین PCZ1620 - 1 واحد، 800-1000 TPH، 315×2 کیلو وات، خرد کردن اولیه تک پاس بلوک های سنگ آهک بزرگ.
• سنگ شکن چکشی XPC1220 - 1 واحد، 500-600 TPH، 220×2 کیلو وات، خرد کردن و شکل دهی ثانویه اختصاصی برای مشخصات ذرات گرد.
• صفحه نمایش ارتعاشی دایره ای 2YKZ3070 × 2 — هر کدام 450-500 TPH، غربالگری مرحله اول برای مصالح نهایی
• صفحه ارتعاشی دایره ای 3YKZ3070 - 1 واحد، 400-500 TPH، درجه بندی مرحله دوم
• صفحه ارتعاشی دایره ای 3YKZ2270 - 1 واحد، 240-320 TPH، درجه بندی دقیق مرحله سوم برای محدوده مشخصات کامل

طراحی فرآیند و چیدمان

1. چیدمان دامنه تپه فاصله حمل و نقل را کاهش می دهد

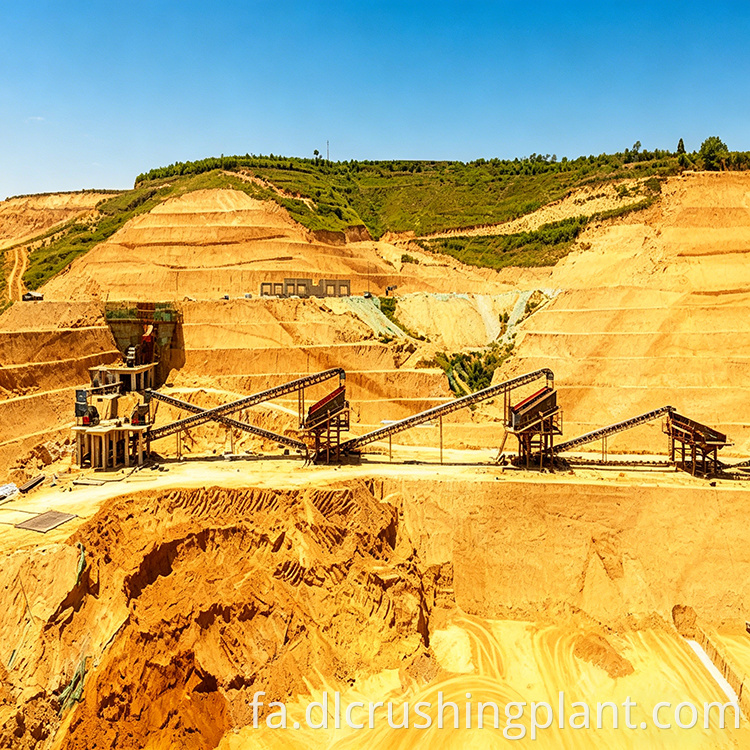

این سایت در دامنه تپه با معدن در بالا و خط تولید در دامنه کوه ساخته شده است. مواد خام توسط گرانش به سمت پایین حمل می شوند و نوار نقاله های مسافت طولانی و تردد کامیون های سنگین را حذف می کند. این چیدمان برای معادن بالای کوه ایده آل است، در عین حال باعث صرفه جویی در تجهیزات و برق و در عین حال کاهش هزینه های اولیه مهندسی عمران می شود.

2. خرد کردن دو مرحله ای با غربالگری سه مرحله ای

PCZ1620 خرد کردن اولیه را انجام می دهد و XPC1220 شکل دهی ثانویه را با نقش های کاملاً مشخص انجام می دهد - خرد کردن مرحله اول، مرحله دوم شکل را اصلاح می کند. چهار صفحه ارتعاشی دایره ای در سه گروه کار می کنند: دو واحد 2YKZ3070 غربالگری را انجام می دهند و سپس 3YKZ3070 و 3YKZ2270 را برای درجه بندی بعدی انجام می دهند. این کار چندین اندازه سنگدانه معمولی را در یک پاس واحد بدون غربالگری مکرر یا تعویض دستی مش تولید می کند.

3. شکل دانه خوب با حداقل ریزه

پس از خرد کردن اولیه توسط سنگ شکن چکشی سنگین و سپس شکل دهی به وسیله XPC1220، سنگدانه حاصل شکل مکعبی با حداقل ذرات سوزنی مانند و پوسته پوسته را نشان می دهد. کارخانه‌های بتن آماده و پروژه‌های جاده‌ها و پل‌ها برای این ماده ارزش زیادی قائل هستند و به ندرت به دلیل کیفیت ثابت آن، قیمت‌های پایین‌تری را در نظر می‌گیرند.

مشاهدات مشتری

• هزینه های سرمایه گذاری کم: راه حل سنگ شکن چکشی دو مرحله ای به ماشین آلات کمتری نسبت به پیکربندی فک پلاس ضربه و ماسه ساز نیاز دارد. حذف سنگ شکن مخروطی و کوتاه کردن طول تسمه نقاله هم هزینه های تهیه تجهیزات و هم هزینه های مهندسی عمران را پایین نگه می دارد.
• مصرف انرژی قابل قبول: چیدمان دامنه تپه باعث صرفه جویی در مصرف برق در حمل و نقل مواد خام می شود و راه اندازی سنگ شکن چکشی دو مرحله ای در مقایسه با راه حل های خردایش چند مرحله ای، انرژی کمتری را به ازای هر تن سنگ آهک با سختی متوسط ​​مصرف می کند.
• راندمان غربالگری بالا: چهار صفحه ارتعاشی دایره‌ای در لایه‌های هماهنگ کار می‌کنند و با نمونه‌های بسیار کمی از تجمع مواد از غربالگری ناقص، کارایی غربالگری خوبی را به دست می‌آورند.
• تعمیر و نگهداری ساده: سرهای چکشی هم برای سنگ شکن چکشی سنگین و هم برای سنگ شکن شکل دهنده از یک ماده استفاده می کنند و تنها به یک مدل قطعات یدکی نیاز دارند که ذخیره شود - مدیریت انبار را ساده می کند.

سوالات متداول

Q1: مزایای طرح دامنه تپه برای خط پردازش سنگ آهک چیست؟

طرح دامنه کوه معدن را در بالا و خط تولید را در دامنه کوه قرار می دهد و به مواد خام اجازه می دهد تا توسط گرانش به سمت پایین حرکت کنند. این امر نوار نقاله های مسافت طولانی و حمل و نقل کامیون های سنگین را حذف می کند، هزینه تجهیزات، مصرف برق و الزامات مهندسی عمران را کاهش می دهد. این به ویژه برای معادن سنگ آهک بالای کوه با اختلاف ارتفاع قابل توجهی مناسب است.

Q2: چرا به جای سنگ شکن فکی و پیکربندی سنگ شکن ضربه ای از دو سنگ شکن چکشی استفاده کنیم؟

PCZ1620 به خرد کردن اولیه تک پاس دست می یابد و سنگ شکن فکی را از بین می برد. سپس XPC1220 شکل دهی اختصاصی را انجام می دهد. این رویکرد چکشی دو مرحله‌ای به ماشین‌های کمتر، کارکرد نوار نقاله کوتاه‌تر، مصرف برق کمتر در هر تن و نقاط شکست احتمالی کمتری نیاز دارد. سر چکش برای هر دو سنگ شکن قابل تعویض است و مدیریت قطعات یدکی را ساده می کند.

Q3: چگونه پیکربندی غربالگری سه مرحله ای طیف کامل محصول را تضمین می کند؟

چهار صفحه نمایش به سه گروه سازماندهی شده اند: دو واحد 2YKZ3070 غربالگری مرحله اول را انجام می دهند، 3YKZ3070 درجه بندی مرحله دوم را انجام می دهد و 3YKZ2270 درجه بندی دقیق مرحله سوم را انجام می دهد. این غربالگری پیشرونده، مشخصات چندگانه را در یک پاس بدون غربالگری مکرر یا تغییرات مش تولید می‌کند و ظرفیت صفحه را با حجم مواد هر مرحله مطابقت می‌دهد.
