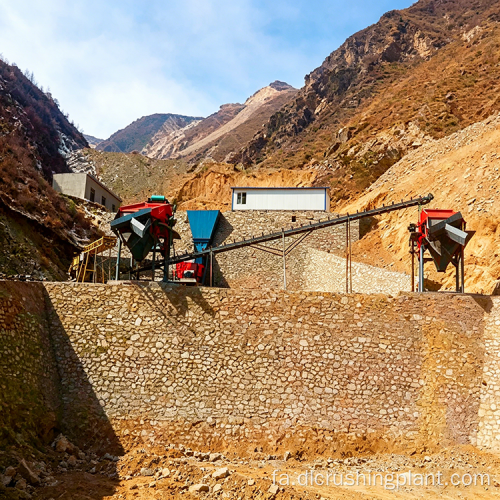

خط شستشوی شن و ماسه سنگ شکن چکشی با دو صفحه ارتعاشی و ماسه شوی آبگیری برای سنگ آهک

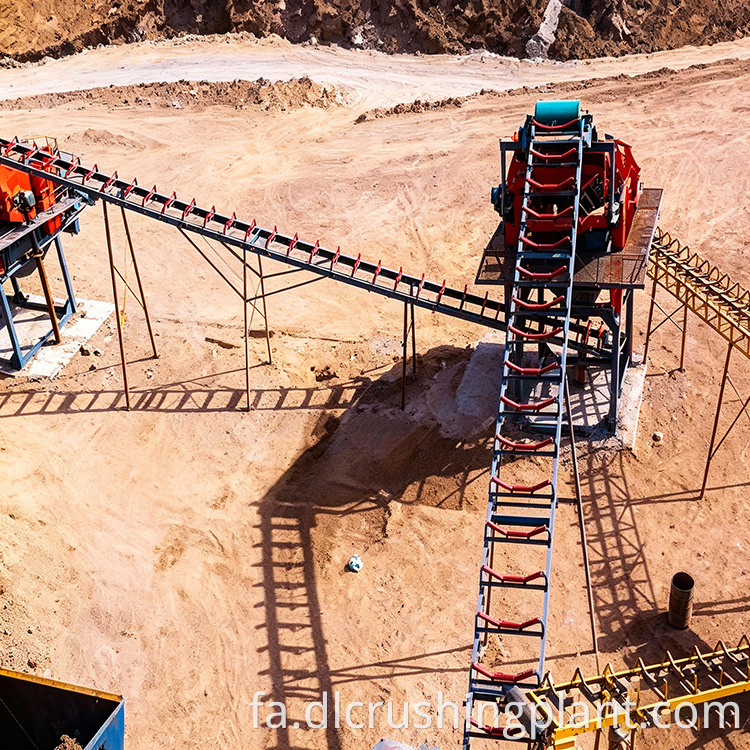

بررسی اجمالی پروژه

Zhongyu Dingli این خط تولید شن و ماسه سنگ آهک 300 TPH را برای مشتریانی که به دنبال پیکربندی فشرده و مقرون به صرفه هستند، طراحی کرده است. این پروژه از یک گردش کار «خراش + غربالگری + شستشو» استفاده می کند که تمام مراحل ضروری از تغذیه و خرد کردن تا غربالگری، تولید شن و ماسه و شستشو را پوشش می دهد. علیرغم اینکه این خط ردپای کوچکی را اشغال می کند، سنگدانه هایی با شکل ذرات مکعبی عالی و ماسه تولیدی با خلوص بالا تولید می کند. سرمایه‌گذاری اولیه کم، آن را به نمونه‌ای معرف برای پروژه‌های شن و ماسه کوچک و متوسط ​​تبدیل می‌کند که در آن محدودیت‌های بودجه با الزامات کیفیت وجود دارد.

جزئیات تجهیزات

• فیدر ارتعاشی DLZGC1250P - 1 واحد، 250-500 TPH، محفظه سنگین با آسترهای مقاوم در برابر سایش برای تغذیه بدون افزایش پایدار

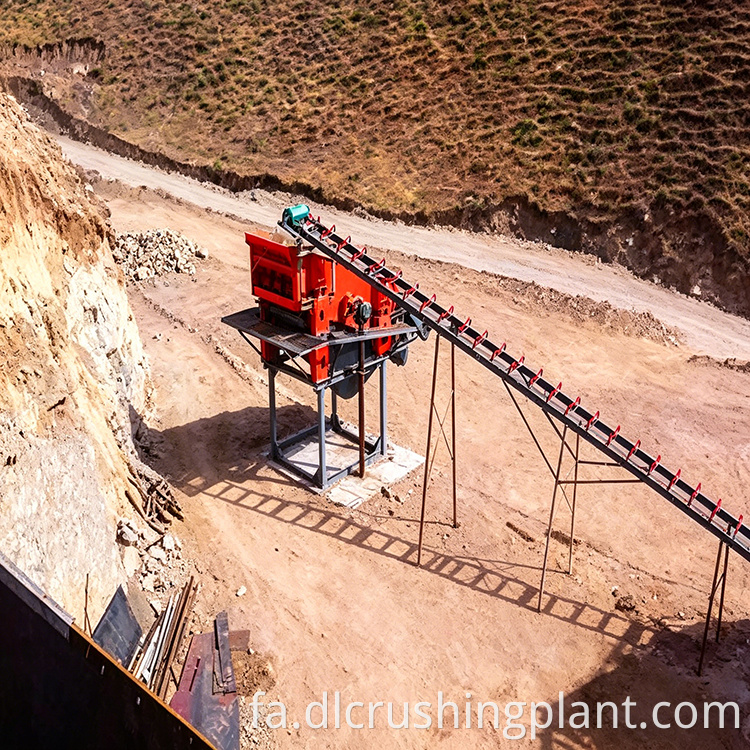

• سنگ شکن چکشی XPC1216 - 1 واحد، 400-500 TPH، 200×2 کیلو وات، هم خرد کردن و هم شکل دهی را انجام می دهد. ذرات مکعبی با حداقل محتوای سوزنی و پوسته ای شکل تولید می کند
• صفحه ارتعاشی دایره ای 2YKZ3070 - 1 واحد، 450-500 TPH، صفحه نمایش دو طبقه برای تولید محصولات نهایی تمیز
• صفحه ارتعاشی دایره ای 3YKZ2670 - 1 واحد، 280-400 TPH، صفحه نمایش سه طبقه برای طبقه بندی سنگ خرد شده به مشخصات چندگانه از جمله شن و ریز.
• ماسه شوی نوع Paddle XS3500 - 1 واحد، 120-600 TPH، 11 کیلو وات، عملکرد آبگیری با هیدروسیکلون برای بازیابی شن و ماسه ریز. ماسه شسته تمیز تولید می کند

سه نقطه قوت طراحی

1. خرد کردن و شکل دادن در یک مرحله

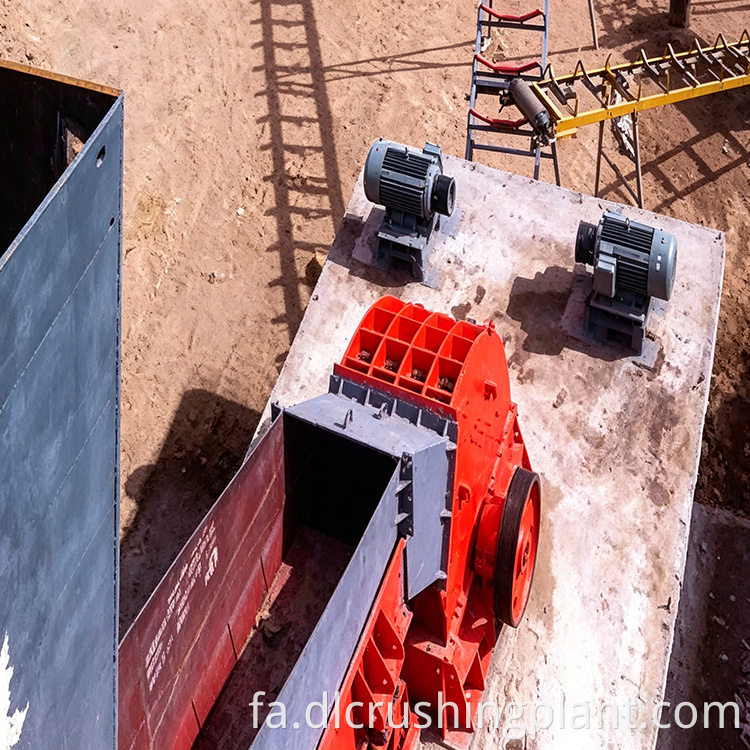

سنگ شکن چکشی XPC1216 به طور همزمان سنگ آهک را از طریق برخورد بین چکش ها و صفحات آستری خرد کرده و شکل می دهد و ذرات مکعبی کاملاً مشخص با حداقل محتوای سوزنی و پوسته ای شکل تولید می کند. با ظرفیت 400-500 TPH، 30-40٪ حاشیه بالاتر از هدف طراحی 300 تن را فراهم می کند، و عملکرد روان را حتی در فصول اوج بدون گلوگاه تضمین می کند.

2. صفحه نمایش دو لایه و سه لایه پشت سر هم

صفحه نمایش دو طبقه 2YKZ3070 مصالح نهایی را تولید می کند در حالی که صفحه نمایش سه طبقه 3YKZ2670 طبقه بندی و مواد برگشتی را انجام می دهد. این جفت سازی وظایف را بر اساس ریتم تولید تقسیم می کند تا اینکه تجهیزات اضافی را اضافه کند. این ترکیب طیف کاملی از محصولات نهایی را تضمین می کند - سنگ خرد شده اولیه، ثانویه و سوم، پودر سنگ و ماسه ساخته شده - که همه در یک پاس بدون غربالگری مکرر یا تغییر مش تولید می شوند.

3. شستشوی شن و ماسه با آبگیری و بازیابی شن و ماسه خوب

ماسه شوی XS3500 برجسته ترین نقطه است. اکثر خطوط در مقیاس کوچک در خرد کردن و غربال کردن متوقف می شوند و شن و ماسه تولید شده را آلوده به خاک رس و پودر ریز می کنند که کارخانه های بتن آماده رد می کنند. این خط پودر ریز را شسته و شن و ماسه را آبگیری می کند و مواد تمیزی تولید می کند که مطابق با استانداردهای زیست محیطی است. هیدروسیکلون یکپارچه ماسه ریز را بازیابی می کند و از دست دادن مواد را به حداقل می رساند. تنها با مصرف برق 11 کیلووات برای خروجی 120-600 TPH، بسیار کارآمد انرژی است.

بازخورد مشتری و عملکرد دنیای واقعی

• سرمایه گذاری کم و بازپرداخت کوتاه: این خط فقط به چند قطعه تجهیزات نیاز دارد - بدون سنگ شکن مخروطی بزرگ یا ماشین آلات شن و ماسه سازی چند مرحله ای. برخی از مشتریان سرمایه‌گذاری خود را در کمتر از 1.5 سال پس از سود بازگردانده‌اند.
• شکل ذرات عالی و ماسه تمیز: سنگدانه ها به طور طبیعی مکعبی هستند. پس از شستشو پودر ریز را از بین می برد، شن و ماسه هنگام مخلوط شدن با آب خاکستری نمی شود. گیاهان اختلاط نزدیک بلافاصله از آن برای نمونه های آزمایشی استفاده کردند. قدرت استانداردها را برآورده کرد و دستورات به سرعت دنبال شدند.
• تجهیزات بادوام و حداقل نگهداری: سر چکش XPC1216 هنگام پردازش سنگ آهک دوام زیادی دارد. ماسه‌شوی و صفحه‌نمایش فقط نیاز به تعمیر و نگهداری معمولی بدون تکنسین‌های متخصص دارند—کارخانه‌های کوچک می‌توانند خودشان آن را مدیریت کنند.
• خروجی پایدار بیش از حد طراحی: طراحی شده برای 300 TPH، عملکرد واقعی در زمان اوج های جزئی به 350-380 TPH می رسد. فرآیندهای فیدر، سنگ شکن، غربالگری و شستشو به خوبی و بدون گلوگاه هماهنگ هستند.

سوالات متداول

Q1: چرا مرحله شستشوی شن و ماسه برای این نوع خط تولید مهم است؟

بدون شستشو، شن و ماسه تولید شده خاک رس و پودر ریز را که کارخانه های بتن آماده رد می کنند، حفظ می کند. واشر XS3500 این آلودگی ها را از بین می برد و شن و ماسه را آبگیری می کند و مواد تمیزی تولید می کند که استانداردهای زیست محیطی را رعایت کرده و به راحتی به فروش می رسد. هیدروسیکلون همچنین شن و ماسه ریز را بازیابی می کند و از دست دادن مواد را کاهش می دهد و عملکرد کلی را بهبود می بخشد.

Q2: چگونه سنگ شکن چکشی XPC1216 به خرد کردن و شکل دادن به طور همزمان دست می یابد؟

چکش ها با سنگ آهک به صفحات آستری برخورد می کنند به گونه ای که ذرات را به شکل مکعبی در می آورد نه اینکه صرفاً آنها را بشکند. این مکانیسم ضربه و شکل، سنگدانه‌هایی را با حداقل ذرات سوزنی و پوسته‌شکل تولید می‌کند و نیازهای سنگدانه‌های ساختمانی را بدون ماشین شکل‌دهی جداگانه برآورده می‌کند و باعث صرفه‌جویی در هزینه تجهیزات و پیچیدگی فرآیند می‌شود.

Q3: چرا به جای استفاده از صفحه نمایش های یکسان، دو مدل صفحه نمایش متفاوت را جفت کنیم؟

صفحه نمایش دو طبقه 2YKZ3070 وظیفه حجم بالاتر تولید مصالح نهایی تمیز را انجام می دهد، در حالی که صفحه نمایش سه طبقه 3YKZ2670 وظیفه پیچیده تر طبقه بندی مواد را به مشخصات چندگانه مدیریت می کند. تطبیق تعداد و ظرفیت عرشه با نیازهای خاص هر مرحله، طیف کامل محصول را در یک مرحله بدون اضافه کردن بیش از حد تجهیزات اضافی تضمین می کند.
