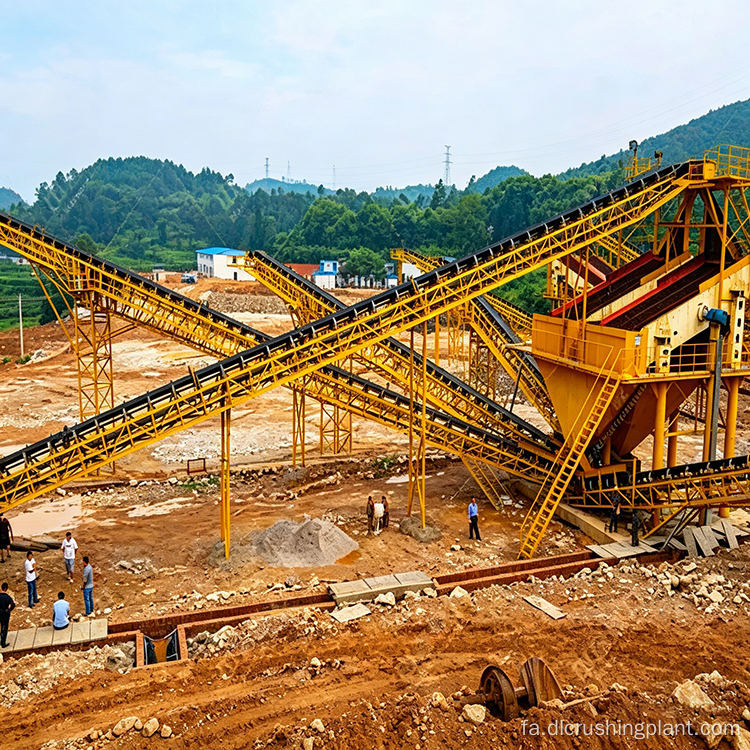

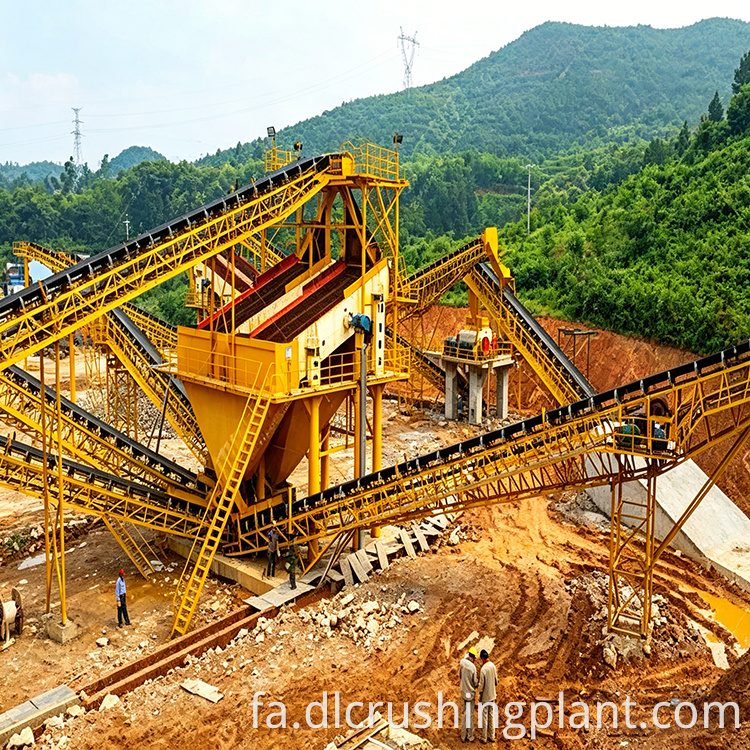

سیستم سنگ شکن و غربال سنگ آهک با سنگ شکن چکشی سنگین و صفحه های ارتعاشی دایره ای چند مرحله ای

بررسی اجمالی پروژه

Zhongyu Dingli این سیستم خرد کردن و غربالگری سنگ آهک را برای مشتری معدن سنگ طراحی کرد که به دنبال حداکثر کارایی در یک فضای فشرده و بودجه متوسط ​​است. نوآوری اصلی حذف یک سنگ شکن فکی اولیه است: یک سنگ شکن چکشی سنگین PCZ1620 بلوک های سنگ آهک بزرگ را در یک گذر به اندازه هدف کاهش می دهد و نیاز به خرد کردن ثانویه را از بین می برد. یک سنگ شکن چکشی اختصاصی XPC1012 شکل دادن به مواد چرخشی را انجام می دهد، در حالی که سه صفحه ارتعاشی دایره ای - دو بزرگ و یکی متوسط ​​- به طور پشت سر هم کار می کنند تا سنگدانه ها را در چندین مشخصات طبقه بندی کنند. علیرغم پیکربندی ساده، سیستم تمام ویژگی‌های ضروری از جمله عملکرد مدار بسته، غربالگری چند مرحله‌ای و پردازش کاملاً سازگار با محیط زیست را حفظ می‌کند. برای صاحبان معدن با فضا و بودجه محدود که هنوز به محصولات مختلف نیاز دارند، این مجموعه ارزش فوق العاده ای ارائه می دهد.

جزئیات تجهیزات

• فیدر ارتعاشی DLZGC1538 - 6.3 کیلووات × 2، نرخ تغذیه پایدار را بدون نوسانات فراهم می کند
• سنگ شکن چکشی سنگین PCZ1620 — 315 کیلووات × 2، خردایش اولیه تک پاس بلوک های سنگ آهک بزرگ.
• صفحه ارتعاشی دایره ای 3YKZ3070 × 2 — واحدهای غربالگری اصلی برای مواد خرد شده اولیه
• سنگ شکن چکشی XPC1012 - 132 کیلووات × 2، شکل دهی اختصاصی و خرد کردن ریز مواد در گردش
• صفحه ارتعاشی دایره ای 3YKZ2070 - کنترل تغذیه برگشتی از سنگ شکن شکل دهنده

جریان فرآیند

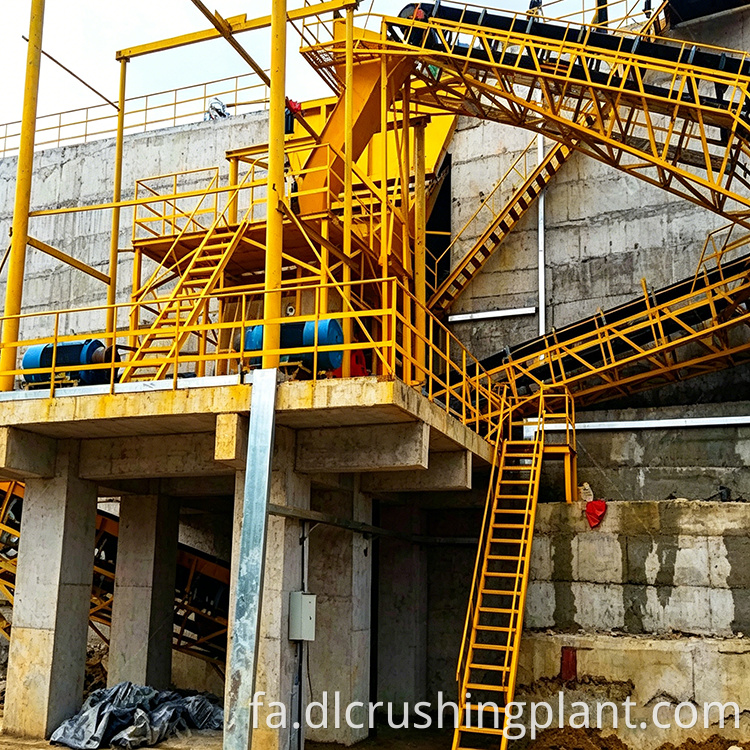

بلوک های سنگ آهک بزرگ ابتدا وارد فیدر ارتعاشی DLZGC1538 می شوند که نرخ تغذیه ثابتی را به سنگ شکن چکشی سنگین PCZ1620 می دهد. در یک پاس، سنگ شکن سنگ های بزرگ را به اندازه ذرات مورد نیاز کاهش می دهد و مرحله سنگ شکن فکی را به طور کامل حذف می کند. سپس مواد خرد شده برای غربالگری اولیه روی دو صفحه ارتعاشی دایره ای 3YKZ3070 جریان می یابد. سنگدانه های واجد شرایط با مشخصات مختلف - 1-2، 1-3 و 0-5 - به توده های محصول نهایی مربوطه منتقل می شوند. مواد بزرگ و کم اندازه دور ریخته نمی شوند. برای خرد کردن و شکل دادن ثانویه از طریق نوار نقاله به سنگ شکن چکشی XPC1012 باز می گردد. پس از پردازش، مواد از صفحه نمایش 3YKZ2070 عبور می کنند. مواد واجد شرایط به عنوان محصول نهایی تخلیه می‌شوند، در حالی که هر ماده غیرقابل صلاحیت باقی‌مانده برای خرد کردن بیشتر به گردش در می‌آید. نتیجه یک مدار کاملا بسته با تخلیه زباله صفر است.

سه نوآوری در طراحی

1. سنگ شکن چکشی تک سنگین جایگزین پیکربندی دو ماشین می شود.

برای خروجی معادل، روش معمولی یک سنگ شکن فکی را با یک سنگ شکن ضربه ای جفت می کند که به دو سنگ شکن بزرگ به اضافه یک قیف انتقال میانی و نوار نقاله نیاز دارد. این خط از یک سنگ شکن چکشی سنگین PCZ1620 برای انجام کارهای مشابه استفاده می کند. حذف یک دستگاه نه تنها صدها هزار نفر را در هزینه های تدارکات صرفه جویی می کند، بلکه پایه، موتور، تسمه نقاله، کابین کنترل الکتریکی و پلت فرم تعمیر و نگهداری را نیز حذف می کند. نقاط خرابی کمتر به عملکرد مطمئن تر و بدون نگرانی ترجمه می شود.

2. سنگ شکن شکل دهی اختصاصی جدا از سنگ شکن اولیه

این خط به جای برگرداندن مواد رد شده به سنگ شکن اصلی - که بار را افزایش می دهد و کنترل شکل ذرات را دشوار می کند - یک واحد اختصاصی XPC1012 را به طور انحصاری برای شکل دادن و خرد کردن ریز مستقر می کند. این ماده با ذرات سوزنی و پوسته‌شکل کمتر و نمایه‌ای گردتر تولید می‌کند و به طور موثر خرد کردن اولیه را از شکل‌دهی نهایی بدون افزایش هزینه قابل توجه جدا می‌کند.

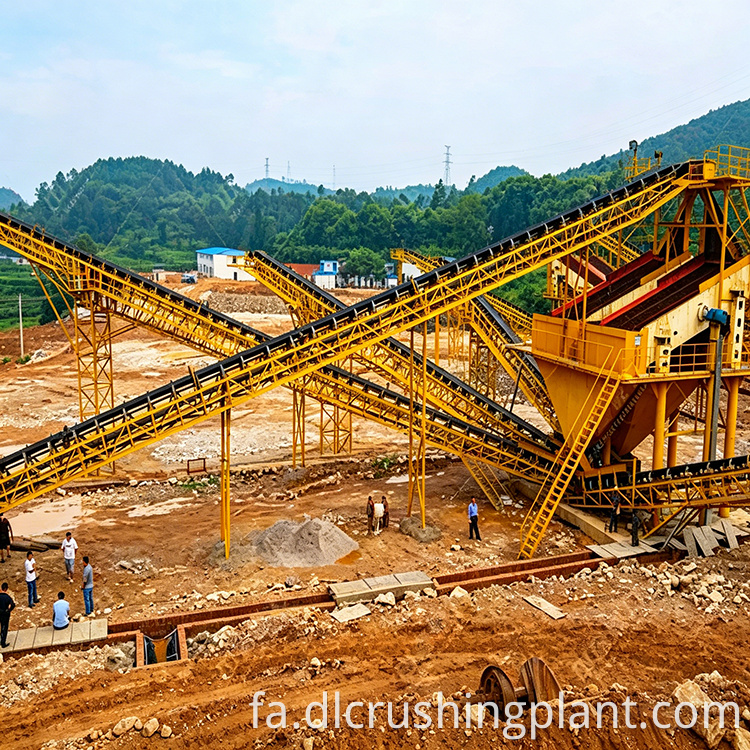

3. سه صفحه نمایش با نقش های متمایز، کارایی نمایش را به حداکثر می رساند

به جای استفاده از صفحه نمایش های بزرگ 3YKZ3070، دو یونیت 3070 به عنوان صفحه نمایش اصلی عمل می کنند در حالی که یک واحد کوچکتر 2070 فید برگشتی را انجام می دهد. از آنجایی که حجم بازچرخانی کوچکتر از خوراک اصلی است، 2070 کاملاً مناسب است. این رویکرد با اندازه مناسب کارایی غربالگری را تضمین می کند و در عین حال هزینه تجهیزات را کاهش می دهد.

نتایج راه اندازی

پس از راه اندازی، مشتری معدن چندین مزیت ملموس را گزارش کرد. شکل ذرات دانه‌های 1-2 و 1-3 کمی بهتر از خطوط مجاور با استفاده از پیکربندی‌های فک پلاس ضربه، با ذرات سوزنی و پوسته‌شکل کمتر است. مصرف برق در هر تن تقریباً 15٪ کمتر از سیستم های قابل مقایسه است که در درجه اول به دلیل حذف سنگ شکن فکی است. تعمیر و نگهداری ساده است - هم سنگ شکن چکشی سنگین و هم سنگ شکن شکل دهنده از مواد سر چکشی یکسان استفاده می کنند که باعث می شود قطعات یدکی قابل تعویض باشند و تنوع موجودی را کاهش دهند. مالک بیشترین رضایت را از فرآیند غربالگری دارد: از آنجایی که هر یک از سه صفحه نمایش نقش خاصی دارند، غربالگری به طور مداوم با حجم های چرخش ثابت کامل شده است.

سوالات متداول

Q1: چرا این خط از سنگ شکن فکی استفاده نمی کند؟

سنگ شکن چکشی سنگین PCZ1620 اندازه ذرات مورد نیاز را در یک گذر به دست می آورد و سنگ شکن فکی را غیر ضروری می کند. حذف آن باعث صرفه جویی در هزینه های تدارکات، کاهش نیاز فونداسیون و نوار نقاله، کاهش مصرف برق تا حدود 15 درصد در هر تن و حذف یک نقطه خرابی عمده از سیستم می شود.

Q2: هدف از سنگ شکن شکل دهنده جداگانه XPC1012 چیست؟

XPC1012 فقط مواد چرخشی را کنترل می کند و شکل دهی را از خرد کردن اولیه جدا می کند. این امر بار سنگ شکن اصلی را کاهش می دهد، شکل ذرات را با تولید کمتر ذرات سوزنی و پولکی شکل بهبود می بخشد، و کیفیت دانه ها را بدون افزایش قابل توجه سرمایه گذاری کل تجهیزات حفظ می کند.

Q3: چرا به جای صفحه نمایش های بزرگ یکنواخت از دو اندازه مختلف صفحه نمایش استفاده کنید؟

دو صفحه نمایش 3YKZ3070 تغذیه اصلی با حجم بالا را کنترل می کنند، در حالی که یک صفحه نمایش 3YKZ2070 جریان برگشت کوچکتر را کنترل می کند. تطبیق ظرفیت صفحه با حجم واقعی مواد در هر مرحله، کارایی غربالگری را بهینه می کند و از اندازه بیش از حد تجهیزات جلوگیری می کند و هزینه ها را متناسب با نیازهای عملیاتی واقعی نگه می دارد.
