پروژه EPC دو خط صفحه نمایش له کننده و ارتعاشی کارآمد با مدیریت هوشمند و سیلوهای دایره ای

بررسی اجمالی پروژه

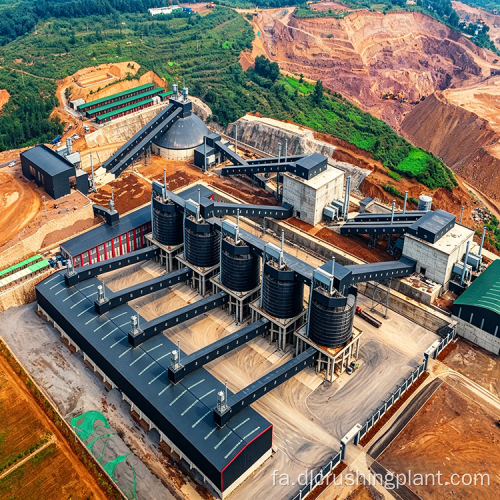

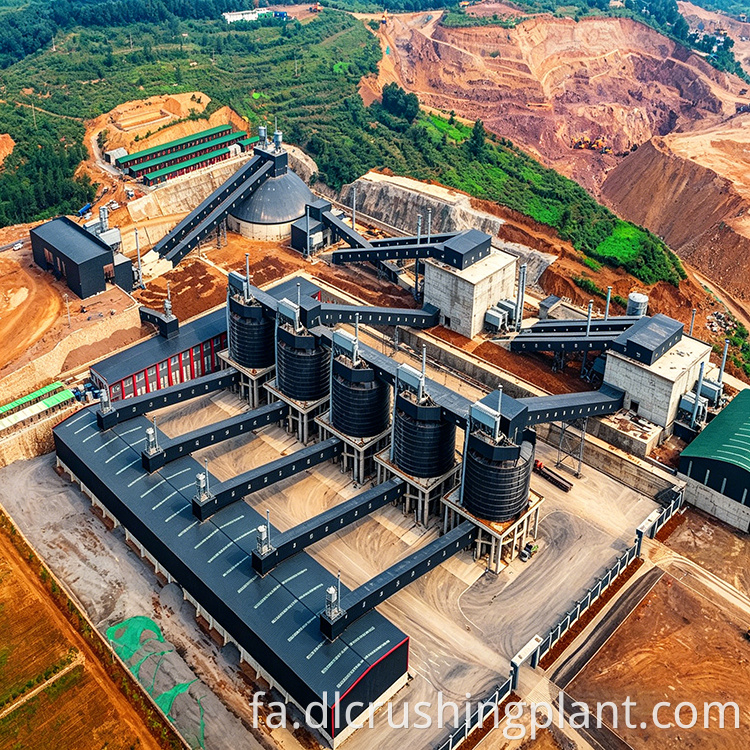

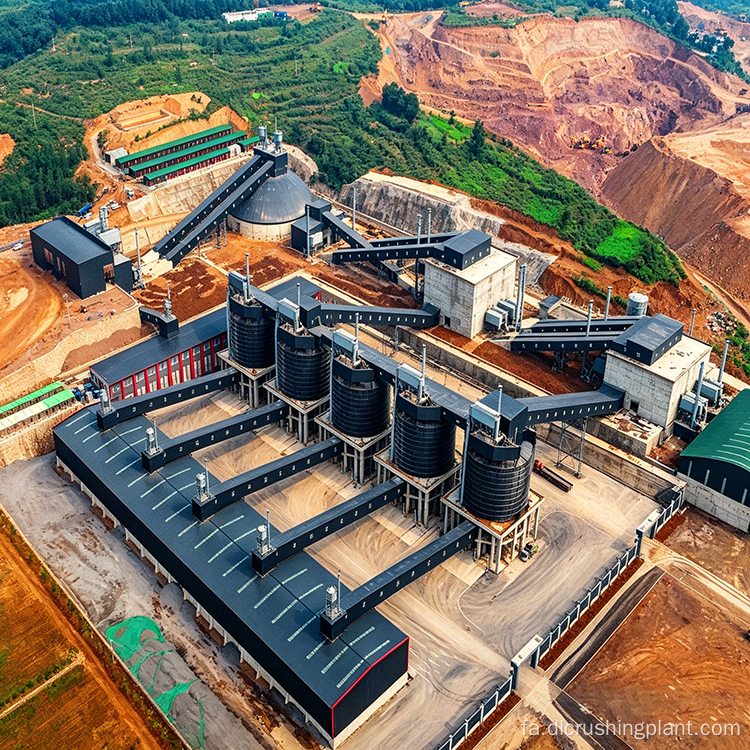

این خط تولید سنگدانه شن و ماسه، که توسط Zhongyu Dingli تحت قرارداد EPC ساخته شده است، ظرفیت 3000 TPH (10 میلیون تن در سال) را از طریق طراحی دو خطی ارائه می دهد - هر خط با 1500 TPH کار می کند. با سرمایه گذاری کل 130 میلیون یوان، این پروژه دارای عملکرد انعطاف پذیر دو خطی، 29 جمع کننده گرد و غبار کیسه ای پالس جت با انتشار بسیار کم زیر 10 میلی گرم بر متر مکعب، پنج سیلو 10000 تنی دایره ای با سیستم سیلو بافر و یک سیستم مدیریت هوشمند مانیتورینگ ابری سرتاسر است. مدل EPC همه چیز را از مهندسی عمران و نصب تجهیزات گرفته تا راه اندازی سیستم هوشمند را پوشش می دهد.

جزئیات تجهیزات

• فیدر ارتعاشی DLZG2050: محفظه سنگین بزرگ با آسترهای مقاوم در برابر سایش، تغذیه پایدار 2500-3500 TPH. به طور خودکار سرعت را بر اساس بار خرد کردن اولیه تنظیم می کند. مناسب برای سنگ آهک خام با اندازه بزرگ.

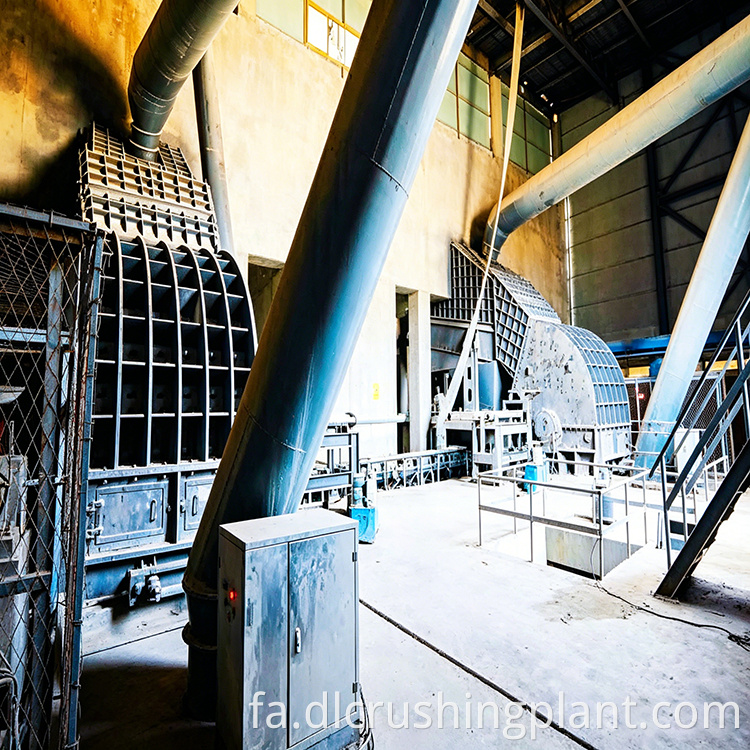

• سنگ شکن چکشی سنگین DLPCZ1820 (اولیه): 1200-1800 TPH در هر واحد، یک عدد در هر خط. خرد کردن تک مرحله ای به طور مستقیم بلوک های سنگی بزرگ را به ذرات ریز متوسط ​​کاهش می دهد. چکش های آلیاژی با کروم بالا برای عمر طولانی. اندازه تخلیه قابل تنظیم برای تولید مداوم در مقیاس بزرگ.

• سنگ شکن اولیه DLPC1622 (ثانویه/شکل دهی): 800-1200 TPH در هر واحد. برای کنترل بیشتر شکل و اندازه ذرات، همراه با سنگ شکن چکشی سنگین کار می کند. ساختار فشرده با نگهداری آسان. حداقل ذرات سوزنی و ورقه ای شکل را تضمین می کند.

• صفحه نمایش ارتعاشی دایره ای DL3YKZ3070: صفحه نمایش سه لایه که 500 تا 1000 TPH در هر واحد را مدیریت می کند. چندین واحد قابل تنظیم در راه اندازی دو خط. چندین مشخصات نهایی را در یک پاس تولید می کند. سازه کاملا محصور با کانال های جمع آوری گرد و غبار. محرک های روغن کاری شده با حمام.

• نوار نقاله: عرض تسمه 1.4 متر یا 1.6 متر، ظرفیت انتقال بیش از 3000 TPH. تمام مراحل خرد کردن، غربالگری و ذخیره سازی سیلو را به هم متصل می کند. گالری های نیمه محصور با محافظ ضد رانش و ضد پارگی.

• جمع کننده گرد و غبار کیسه ای پالس جت (29 واحد): تمام نقاط مولد گرد و غبار را با جریان کل عظیم هوا پوشش می دهد. راندمان حذف گرد و غبار بیش از 98 درصد است، غلظت انتشار کمتر از 10 میلی گرم در متر مکعب - بسیار کمتر از استاندارد ملی 30 میلی گرم بر متر مکعب. تمیز کردن پالس جت مصرف کم انرژی را تضمین می کند.

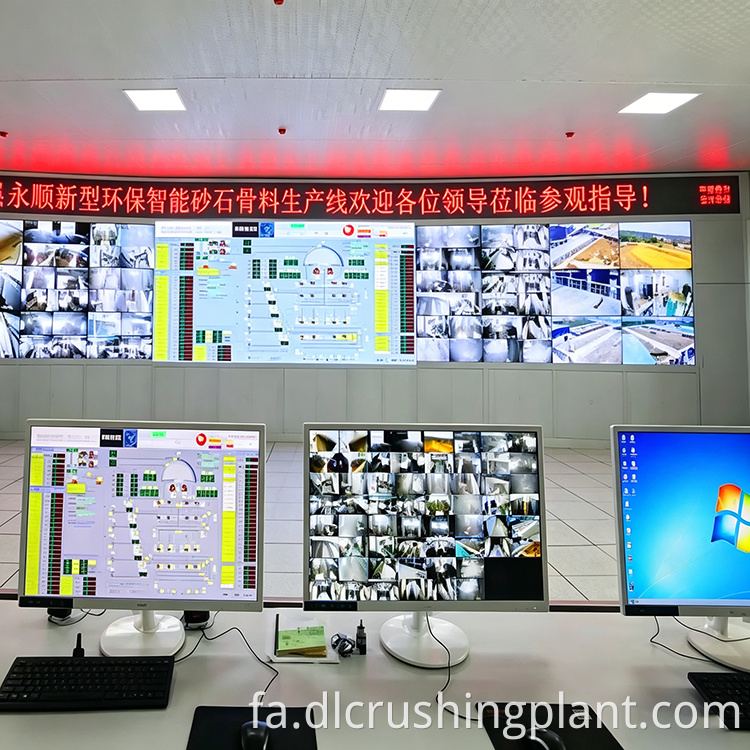

• سیستم مدیریت هوشمند معدن: جریان تجهیزات، دما، خروجی، سطوح مواد و اختلاف فشار جمع کننده گرد و غبار را از طریق سنسورهای متعدد جمع آوری می کند. اتاق کنترل متمرکز با داده های به هم پیوسته. مانیتورینگ ابری امکان مشاهده از راه دور تولید و موجودی را از طریق تلفن همراه فراهم می کند.

• سیلوهای دایره ای و سیستم سیلوهای بافر (5 × 10000 تن + بافر): پنج سیلو دایره ای به ظرفیت 50000 تن ذخیره سازی. سیستم بارگیری و توزین خودکار از پایین برای حمل و نقل سریع. سیلو بافر با پنج نوار نقاله ذخیره سازی خارج از فصل و فروش در فصل اوج را امکان پذیر می کند، هزینه های حمل و نقل را کاهش می دهد و از انبارها جلوگیری می کند.

نکات برجسته پروژه

29 گرد و غبار: انتشار بسیار کم زیر 10 میلی گرم در متر مکعب

در مجموع 29 جمع کننده گرد و غبار کیسه ای پالس جت در تمام نقاط مولد گرد و غبار نصب شده است. با راندمان حذف بیش از 98 درصد، غلظت انتشار کمتر از 10 میلی گرم در متر مکعب کنترل می شود که بسیار کمتر از استاندارد ملی 30 میلی گرم بر متر مکعب است. هیچ گرد و غباری در خط تولید قابل مشاهده نیست، کف کارگاه تمیز می ماند و تاسیسات در اولین تلاش از بازرسی های محیطی عبور می کند.

عملیات مستقل دو خطی برای ظرفیت انعطاف پذیر

دو خط 1500 TPH به طور مستقل کار می کنند. در طول فصل اوج، هر دو خط به طور همزمان با ظرفیت کامل 3000 TPH کار می کنند. در فصول کم پیک یا دوره های نرخ بالای برق، تنها یک خط با 1500 TPH کار می کند. این امر مصرف برق، سایش چکش و هزینه های نیروی کار را کاهش می دهد و اتلاف ظرفیت اضافی را از بین می برد.

سیلو بافر سیلو پلاس 5 × 10000 تن برای ذخیره سازی خارج از فصل

پنج سیلو دایره ای شکل به وزن 50000 تن مجهز به بارگیری از پایین و وزن کشی خودکار برای بارگیری فوری کامیون هستند. یک سیلو بافر روبروی سیلوهای اصلی که توسط پنج نوار نقاله به هم متصل می‌شوند، ذخیره‌سازی خارج از فصل و فروش در فصل اوج را امکان‌پذیر می‌سازد - خرید و ذخیره‌سازی با قیمت‌های پایین در زمان کم‌پیک و فروش بالاتر در زمان اوج مصرف، در حالی که در هزینه‌های حمل و نقل صرفه‌جویی می‌شود.

مدیریت هوشمند انتها به انتها با مانیتورینگ ابری

این سیستم داده های سنگ شکن ها، صفحه نمایش ها، نوار نقاله ها، جمع کننده های غبار، سطوح مواد و سیستم های بارگیری را از طریق یک شبکه حسگر وسیع یکپارچه می کند. ماژول مدیریت تولید به طور خودکار گزارش تولید می کند و هشدارهای خطا صادر می کند. مانیتورینگ ابری به مالکان اجازه می‌دهد تا تولید و موجودی را در زمان واقعی روی تلفن‌های همراه مشاهده کنند و نیازهای مصرف انرژی و تعمیر و نگهداری را بلافاصله بدون اتکا به تجربه روشن کنند.

قرارداد EPC کلید در دست برای سرویس پایان به انتها

Zhongyu Dingli ساخت و سازهای عمرانی، نصب تجهیزات و راه اندازی سیستم هوشمند را به عنوان یک راه حل کلید در دست مدیریت می کند. مالک الزامات را مشخص می کند و پذیرش نهایی را انجام می دهد - بدون نیاز به حفظ یک تیم مهندسی یا هماهنگی ده ها پیمانکار فرعی، کنترل جدول زمانی و هزینه ها را آسان تر می کند.

برنامه های کاربردی مناسب

این خط تولید برای شرکت‌هایی که پروژه‌های شن و ماسه در مقیاس بزرگ را برنامه‌ریزی می‌کنند که به دنبال انطباق با محیط زیست فراتر از استانداردهای ملی، تنظیم ظرفیت تولید انعطاف‌پذیر بین فصل‌های اوج و خارج از پیک، ذخیره‌سازی خارج از فصل و لجستیک فروش در فصل اوج و مدیریت مبتنی بر داده هستند، ایده‌آل است. پیکربندی دو خط EPC فیدرها، سنگ شکن های چکشی سنگین، سنگ شکن های شکل دهنده، صفحه های ارتعاشی دایره ای، جمع کننده های گرد و غبار، سیستم های هوشمند، سیلوهای بزرگ و سیستم های بارگیری خودکار را پوشش می دهد.

سوالات متداول

Q1: طراحی دو خط چگونه ظرفیت تولید انعطاف پذیر را فراهم می کند؟

هر یک از این دو خط به طور مستقل با 1500 TPH کار می کنند. در طول فصل اوج، هر دو به طور همزمان برای 3000 TPH اجرا می شوند. در دوره های کم پیک یا نرخ بالای برق، فقط یک خط کار می کند. این امر مصرف برق، سایش چکش و هزینه های نیروی کار را کاهش می دهد و در عین حال اتلاف ظرفیت بیش از حد را حذف می کند.

Q2: چه چیزی باعث می شود 29 گرد و غبار به انتشار بسیار کم دست یابند؟

بیست و نه جمع کننده گرد و غبار کیسه ای پالس جت در تمام نقاط مولد گرد و غبار با راندمان حذف بیش از 98 درصد نصب شده است. غلظت انتشار کمتر از 10 میلی گرم در متر مکعب - بسیار کمتر از استاندارد ملی 30 میلی گرم در متر مکعب - کنترل می شود و به انتشار بسیار کم دست می یابد. خط تولید با کف کارگاه تمیز به وضوح عاری از گرد و غبار باقی می ماند.

Q3: چگونه سیلوهای دایره ای و سیستم سیلو بافر امکان ذخیره سازی خارج از فصل و فروش در فصل اوج را فراهم می کند؟

پنج سیلو دایره ای به وزن 50000 تن ذخیره اصلی را با بارگیری و توزین خودکار فراهم می کنند. یک سیلو بافر با پنج نوار نقاله انتقال مواد را در فصول خارج از پیک برای ذخیره سازی انبار خارجی امکان پذیر می کند. این امکان خرید و ذخیره‌سازی با قیمت‌های پایین در زمان اوج مصرف و فروش با قیمت‌های بالاتر در زمان اوج مصرف را فراهم می‌کند و در عین حال عرضه مداوم را تضمین می‌کند.
