خط شکل دهی سنگ شکن ضربه ای سنگ شکن فکی ضایعاتی برای استفاده از منابع معدن سیمان و ساخت شن و ماسه

بررسی اجمالی پروژه

این پروژه استفاده جامع از سنگ آهک زباله که از طریق همکاری بین مشتری و Zhongyu Dingli توسعه یافته است، ظرفیت سالانه 3 میلیون تن (800 TPH) را ارائه می دهد. این پروژه که در دو فاز با سرمایه گذاری کل تقریباً 43.28 میلیون یوان (فاز I: 28.78 میلیون، فاز II: 14.5 میلیون) ساخته شده است، از سنگ های باطله، مواد کم عیار و مواد بسیار بزرگ غربال شده از خط تولید سیمان استفاده مجدد می کند. این سیستم که مستقیماً با خط سیمان ادغام می شود، ذرات بزرگتر از 40 میلی متر را به سنگدانه ها و شن و ماسه تولیدی پردازش می کند، در حالی که مواد کوچکتر به کوره سیمان ادامه می دهند و تقریباً ضایعات معدن را به صفر می رساند.

جزئیات تجهیزات

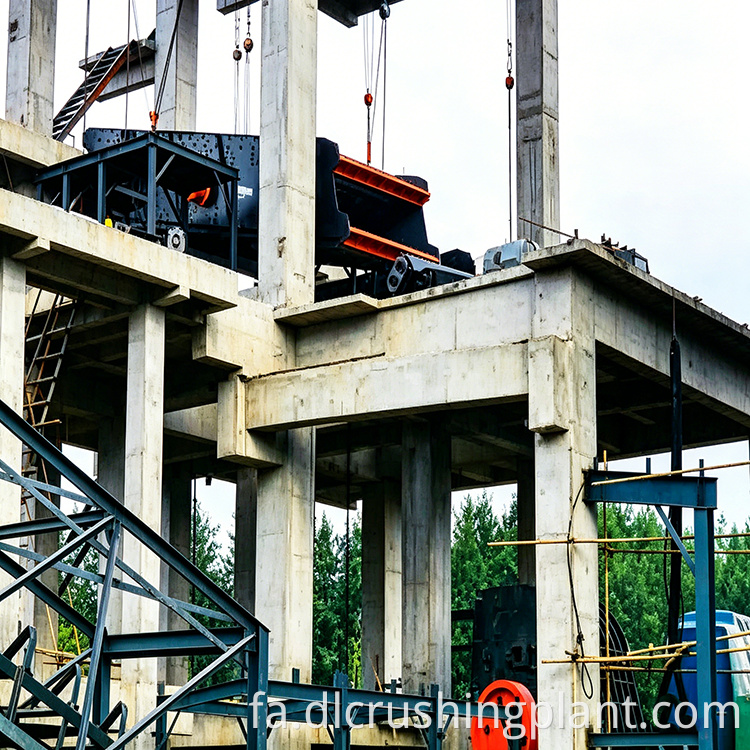

• سنگ شکن ضربه ای DLPC1622 (شعپر): ظرفیت 600-900 TPH برای ضایعات سنگ آهک بزرگتر از 40 میلی متر. عملکردهای خرد کردن و شکل دهی را با هم ترکیب می کند و ذرات سوزنی و ورقه ای شکل را کاهش می دهد. صفحات چکشی و آسترهای بسیار مقاوم در برابر سایش مناسب برای سنگ آهک با سختی متوسط. اندازه ذرات تخلیه قابل تنظیم

• صفحه نمایش ارتعاشی دایره ای دو طبقه DL2YKZ3070 (اصلی): 300-600 TPH را در هر واحد پردازش می کند. عرشه بالایی مواد بزرگتر از 30 میلی متر را به شکل دهنده برمی گرداند. عرشه پایین مواد کوچکتر از 30 میلی متر را به غربالگری ثانویه می فرستد. طراحی کاملا محصور با لوله های جمع آوری گرد و غبار یکپارچه. ویبراتور روغن کاری شده.

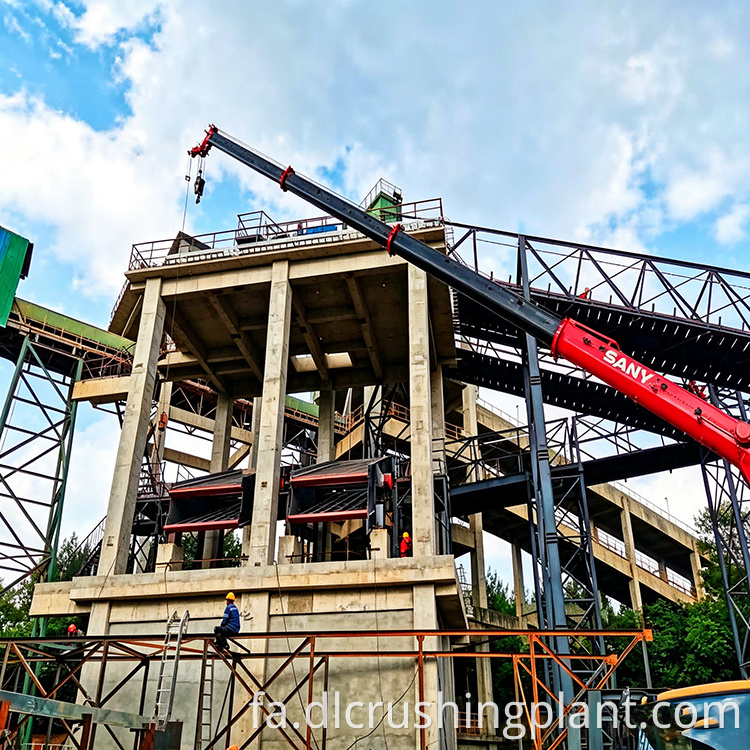

• صفحه ارتعاشی دایره ای دوطبقه DL2YKZ3680 (ثانویه): سطح غربالگری بزرگتر با کنترل 400-800 TPH، نصب شده روی سقف سیلو. دو اندازه نهایی تولید می کند: 20-30 میلی متر و 10-20 میلی متر. مواد ریز (0-10 میلی متر) برای ساخت ماسه می ریزند. از اختلاف ارتفاع برای تغذیه مستقیم سیلو استفاده می کند و تجهیزات بالابر را حذف می کند.

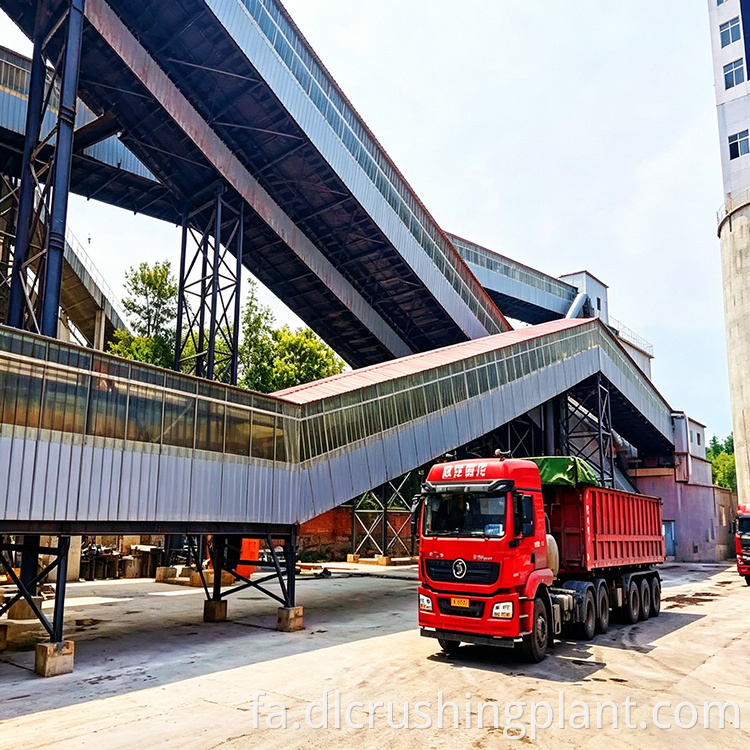

• نوار نقاله: ظرفیت انتقال 800+ TPH با عرض تسمه 1.2 متر یا 1.4 متر. مراحل خرد کردن، غربالگری، بازگشت و ذخیره سازی را به هم متصل می کند. طراحی گالری نیمه محصور باعث کاهش انتشار گرد و غبار می شود.

• کارگاه ساخت شن و ماسه: تجهیزات اختصاصی پردازش مواد ریز 0 تا 10 میلی متر به شن و ماسه ساخت و ساز 0 تا 5 میلی متر. مجهز به سنگ شکن VSI یا سنگ شکن ریز. به طور کامل از سنگ زباله برای رسیدن به انتشار صفر استفاده می کند.

• سیستم جمع‌آوری گرد و غبار کیسه‌های پالس جت: تمام نقاط مولد گرد و غبار از جمله خرد کردن، غربالگری، انتقال و تولید شن و ماسه را پوشش می‌دهد. غلظت انتشار ≤30 mg/m³. انطباق با محیط زیست در محوطه کارگاه و کارخانه را تضمین می کند.

نکات برجسته پروژه

سینرژی خط سیمان: تبدیل سنگ زباله به سنگدانه

استخراج سیمان معمولی مقادیر زیادی از قطعات سنگی بزرگتر از 40 میلی متر تولید می کند که قبلا دور ریخته شده یا برای پر کردن کم ارزش استفاده می شود. این خط مستقیماً مواد بزرگی را که از قبل غربال شده از خط سیمان را به سنگدانه تبدیل می کند، در حالی که مواد کوچکتر از 40 میلی متر تا کوره سیمان ادامه می یابد. با استفاده از سنگ یکسان برای دو منظور، معدن عملاً هیچ زباله ای تولید نمی کند و به طور قابل توجهی نرخ بهره برداری جامع از منابع سنگ آهک را بهبود می بخشد.

غربالگری دو مرحله ای با گردش حلقه بسته

صفحه اصلی (DL2YKZ3070) مواد بزرگتر از 30 میلی متر را برای خرد کردن مجدد به شکل دهنده بازیافت می کند و یک سیستم حلقه بسته را تشکیل می دهد. صفحه نمایش ثانویه (DL2YKZ3680) دو محصول نهایی 20 تا 30 میلی متر و 10 تا 20 میلی متر را در بالای سیلو جدا می کند. مواد ریز (0-10 میلی متر) مستقیماً به کارگاه ماسه سازی تغذیه می شود. کل فرآیند هیچ تخلیه خارجی تولید نمی کند و محصولات نهایی تمیز با محتوای ریزدانه پایین تولید می کند.

سرمایه گذاری مرحله ای: ابتدا هسته، بعد گسترش

فاز 1 28.78 میلیون یوان برای ایجاد چارچوب اصلی خرد کردن، غربالگری و انتقال سرمایه گذاری کرد و در ابتدا دانه های 20-30 میلی متر و 10-20 میلی متر را تولید کرد. فاز 2 14.5 میلیون یوان برای کارگاه ماسه سازی و سیستم های ذخیره سازی و حذف گرد و غبار را گسترش داد. مشتریان می توانند بر اساس شرایط بازار و ظرفیت مالی به شکلی انعطاف پذیر پیش بروند - محتاطانه تر از یک سرمایه گذاری اولیه بزرگ.

صفحه ارتعاشی Shaping Machine Plus برای شکل ذرات عالی

سنگ شکن ضربه ای DLPC1622 به عنوان یک شکل دهنده به جای یک سنگ شکن چکشی یا فکی سنتی عمل می کند، که به طور خاص برای بهبود شکل ذرات و کنترل موثر محتوای سوزنی و پوسته ای شکل طراحی شده است. همراه با صفحات ارتعاشی دوطبقه با راندمان بالا، الزامات بتن با مقاومت بالا و سنگدانه های جاده را برآورده می کند.

استفاده جامع از ضایعات سنگ در سه محصول

سنگ زباله بزرگتر از 40 میلی متر از خط سیمان به دانه های 20-30 میلی متر و 10-20 میلی متر برای فروش مستقیم و مواد 0-10 میلی متر برای شن و ماسه تولیدی پردازش می شود. عملاً هیچ مواد زائدی نیاز به ذخیره سازی ندارد. آنچه زمانی سردرد محیطی و کاربری زمین بود به سه محصول با ارزش تبدیل شده است.

برنامه های کاربردی مناسب

این خط تولید برای صاحبان یا اپراتورهای معدن سیمان با خطوط خرد کردن سنگ آهک مجاور که روزانه مقادیر زیادی سنگ ضایعات بزرگ (بیش از 40 میلی متر) تولید می کنند ایده آل است. پیکربندی دو فاز یکپارچه خط سیمانی - شکل‌دهنده ضربه، صفحه‌های ارتعاشی دایره‌ای دوطبقه، کارگاه ماسه‌سازی و سیستم جمع‌آوری گرد و غبار - تبدیل سنگ‌های باطله را با هزینه کم به سنگ‌دانه‌ها و شن‌های تولیدی بدون سرمایه‌گذاری بزرگ امکان‌پذیر می‌سازد.

سوالات متداول

Q1: چگونه این خط تولید با خط تولید سیمان ادغام می شود؟

سنگ شکن خود خط سیمان سنگ خام را می شکند. ذرات کوچکتر از 40 میلی متر مستقیماً وارد سیستم مواد خام سیمان می شوند، در حالی که مواد بزرگتر از 40 میلی متر برای پردازش سنگدانه ها به این خط ارسال می شوند. این رویکرد دو منظوره به این معنی است که معدن تقریباً هیچ زباله ای تولید نمی کند.

Q2: سیستم حلقه بسته غربالگری دو مرحله ای چگونه کار می کند؟

صفحه اصلی (DL2YKZ3070) مواد بزرگتر از 30 میلی متر را برای خرد کردن مجدد به شکل دهنده برمی گرداند. صفحه نمایش ثانویه (DL2YKZ3680) محصولات نهایی 20-30 میلی متری و 10-20 میلی متری را جدا می کند، در حالی که مواد 0-10 میلی متری به کارگاه ماسه سازی وارد می شود. هیچ ماده ای از خارج تخلیه نمی شود.

Q3: مزیت رویکرد سرمایه گذاری مرحله ای چیست؟

فاز 1 (28.78 میلیون یوان) چارچوب خرد کردن و غربالگری هسته را ایجاد کرد. فاز 2 (14.5 میلیون یوان) کارگاه شن و ماسه سازی را اضافه کرد و سیستم ها را گسترش داد. این به مشتریان این امکان را می‌دهد تا بر اساس شرایط بازار و ظرفیت مالی، فشار مالی اولیه را در مقایسه با یک سرمایه‌گذاری بزرگ کاهش دهند.
