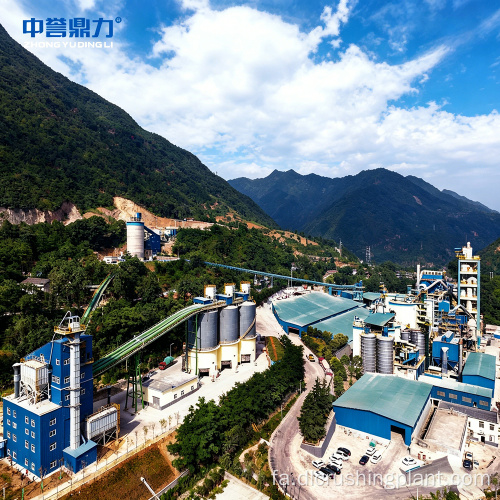

واحد پردازش سنگدانه ردیابی مدولار برای معادن سنگ آهک در مناطق کوهستانی

مقیاس: 12000 تن در روز، تامین مواد اولیه برای تولید سیمان با عیار بالا

مکان: یک معدن سنگ آهک در یک منطقه کوهستانی. سنگدانه ها مستقیماً به کارخانه سیمان عرضه می شوند و به اندازه ذرات با دقت بالا و تطابق درجه بندی نیاز دارند.

چالش ها: زمین های کوهستانی پیچیده، یافتن یک خط تولید ثابت را دشوار می کند. انحرافات قابل توجه در اندازه ذرات سنگدانه بر فرمولاسیون سیمان تأثیر می گذارد. شرایط سخت، سرد و مرطوب منجر به خوردگی سریع تجهیزات و خرابی مکرر می شود. هزینه های سرمایه گذاری بالا و چرخه های تحویل طولانی برای خطوط سفارشی. نکات برجسته: استقرار موبایل ردیابی شده برای دسترسی انعطاف پذیر به مناطق کوهستانی. ذرات اسپیکوله و پوسته پوسته زیر 4 درصد، انحراف اندازه ذرات بیش از 0.4 میلی متر نیست، که امکان عرضه مستقیم کارخانه های سیمان با عیار بالا را فراهم می کند. اجزای هسته فولادی فوق العاده مقاوم در برابر سایش NM650، با مقاومت 12 برابر سایش فولاد معمولی، کاهش 75 درصدی نرخ خوردگی و افزایش 4.5 برابری در طول عمر. کارگاه کاملا محصور، ضد باد و ضد رطوبت با چقرمگی ضربه حداقل 45 J/cm² در -20 درجه سانتیگراد. ماژول های استاندارد در مقایسه با خطوط سفارشی، با تحویل در 25 روز، 20٪ سرمایه گذاری را کاهش می دهند. سیستم هشدار عیب 120 ساعته نرخ آپتایم کمتر از 92% را تضمین می کند.

مواد اولیه - واحد سنگ شکن اولیه نصب شده روی خزنده (ورودی سیار، تولید بلافاصله پس از تعیین موقعیت شروع می شود) - خرد کردن و شکل دهی ثانویه - غربالگری دقیق - عرضه مستقیم سنگدانه های تمام شده به طرح مخلوط سیمان

عایق های کارگاهی کاملا محصور، ضد باد و ضد رطوبت در برابر گرد و غبار و خوردگی رطوبت. انتشار گرد و غبار در تمام نقاط مولد گرد و غبار کمتر از 6 میلی گرم در متر مکعب است. نظارت از راه دور تطبیق دانه بندی سنگدانه ها با طراحی مخلوط سیمان را تضمین می کند، با هشدارهای خودکار و تنظیمات برای انحرافات بیش از حد مجاز.

طراحی راه حل: بررسی زمین کوهستانی + طرح موبایل ردیابی شده + طرح تطبیق فرمول دانه بندی و سیمان + طراحی مقاوم در برابر سرما و مقاوم در برابر خوردگی

ساخت تجهیزات: واحد سنگ شکن اولیه ردیابی + تجهیزات خرد کردن و شکل دهی ثانویه + سیستم غربالگری دقیق + اجزای هسته فوق العاده مقاوم در برابر سایش NM650 + کارگاه کاملاً بسته + سیستم جمع آوری گرد و غبار + سیستم نظارت یکپارچه هوشمند. به عنوان ماژول های استاندارد ارسال می شود

نصب و راه اندازی: تحویل و نصب 25 روزه; تولید بلافاصله پس از تعیین موقعیت واحد آغاز می شود. راه اندازی یکپارچه شامل تأیید تطبیق فرمول دانه بندی سنگدانه و سیمان است. مدیریت عملیات و نگهداری (O&M): 18 ماه ضمانت قطعات اصلی. تیم اختصاصی O&M سیمان با پاسخگویی 24 ساعته و ورود 48 ساعته در محل. کیت قطعات یدکی اضطراری ارائه شده با هر واحد؛ هشدار زودهنگام هوشمند 120 ساعته + بازرسی دو هفته ای + نظارت بر درجه بندی از راه دور + 12 روز آموزش در محل

پروژه یکپارچه پردازش سنگدانه و سیمان خزنده در منطقه کوهستانی لوزون، فیلیپین

محل پروژه: منطقه کوهستانی شمالی لوزون، فیلیپین

تاریخ راه اندازی: 2023

ظرفیت تولید روزانه: 12000 تن

تجهیزات اصلی: واحد سنگ شکن اولیه نصب شده روی خزنده + خرد کردن و شکل دهی ثانویه + غربالگری دقیق. اجزای اصلی ساخته شده از فولاد فوق العاده مقاوم در برابر سایش NM650

چرخه ساخت و ساز: تحویل و نصب 25 روزه

شاخص‌های کیفیت: محتوای سوزن و پوسته زیر 4 درصد، انحراف اندازه ذرات بیش از 0.4 میلی‌متر، عرضه مستقیم به کارخانه‌های سیمان با عیار بالا، هشدار زودهنگام و اصلاح خودکار برای انحراف درجه‌بندی پیکربندی حفاظت از محیط‌زیست: کاملاً محصور، ضد باد و ضد رطوبت کارگاه جمع‌آوری کننده گرد و غبار و گرد و غبار. انتشار کمتر از 6 میلی گرم در متر مکعب؛ بازرسی انتشارات صنعتی منطقه کوهستانی اداره محیط زیست و منابع طبیعی فیلیپین را گذراند. مقاومت در برابر سرما و خوردگی: چقرمگی ضربه کمتر از 45 J/cm² در 20- درجه سانتیگراد. نرخ خوردگی 75٪ کاهش می یابد. عملکرد مداوم بدون مشکل در محیط های مرطوب در طول فصل طوفان. بازخورد مشتریان: واحد ردیابی شده تنها دو هفته پس از ورود به منطقه کوهستانی شروع به تولید کرد و نیازی به کار مهندسی عمران در مقیاس بزرگ نداشت. دانه بندی سنگدانه ها و فرمول سیمان به صورت دینامیکی مطابقت داشتند و نرخ پذیرش مواد خام در کارخانه سیمان را از 85% به 98% افزایش دادند. هزینه‌های سرمایه‌گذاری در مقایسه با راه‌حل سفارشی اصلی تقریباً 20٪ کاهش یافت، با 35٪ از سرمایه‌گذاری ظرف 25 روز پس از تحویل بازپرداخت شد. اخطارهای 120 ساعته با موفقیت از 3 خاموشی احتمالی جلوگیری کردند و نرخ آپتایم بالای 92% را حفظ کردند. این سیستم به معیاری برای عملیات یکپارچه سیمان و سنگدانه در کوه‌های فیلیپین تبدیل شده است.

س 1: آیا تفاوت قابل توجهی در ظرفیت تولید بین واحدهای ردیابی و خطوط تولید ثابت وجود دارد؟

A1: ظرفیت تولید روزانه واحدهای سنگ شکن اولیه ردیابی شده می تواند به 12000 تن برسد، همتراز با خطوط ثابت در همان مقیاس. خط تولید سنگدانه های سوار بر خزنده تفاوت اصلی در تحرک نهفته است - در زمین های پیچیده کوهستانی، مهندسی عمران در مقیاس بزرگ مورد نیاز نیست. تولید بلافاصله پس از استقرار شروع می شود، و جابجایی انعطاف پذیر است، و آن را برای عملیات چرخشی در مناطق مختلف معدنی مناسب می کند.

Q2: چگونه انحراف اندازه ذرات بیش از 0.4 میلی متر تضمین می شود؟

A2: یک سیستم غربالگری دقیق همراه با نظارت و کنترل از راه دور، همراستایی در زمان واقعی با فرمول های سیمان را تضمین می کند. خط ردیابی پردازش سنگدانه های مدولار هنگامی که انحرافات درجه بندی از حد مجاز فراتر می رود، سیستم به طور خودکار هشدارها را صادر می کند و نرخ تغذیه و پارامترهای غربالگری را تنظیم می کند، و اطمینان حاصل می کند که اندازه ذرات ثابت برای هر دسته از فرمول تنظیم شده و نیاز مکرر برای تنظیم سنگدانه را حذف می کند.

Q3: چرخه جایگزینی برای فولاد فوق العاده مقاوم در برابر سایش NM650 چیست؟

A3: NM650 دارای سختی برینل 620-650 HBW است که 12 برابر مقاومت در برابر سایش فولاد معمولی و کاهش 75 درصدی نرخ خوردگی را ارائه می دهد. آزمایش‌های میدانی واحد پردازش سنگ‌دانه نصب‌شده در خزنده نشان می‌دهد که چرخه تعویض برای قطعات اصلی 4.5 برابر افزایش یافته است، زمان توقف برنامه‌ریزی نشده تا 55 درصد کاهش یافته است و هیچ رکوردی از تعویض برنامه‌ریزی نشده در طول دوره گارانتی 18 ماهه وجود ندارد.

با تیم فروش فنی Zhongyu Dingli تماس بگیرید و جزئیات مربوط به انواع مواد، شرایط زمین، ظرفیت تولید هدف و الزامات فرمولاسیون سیمان را برای به دست آوردن فهرست دقیق تجهیزات، طرح‌های پیکربندی مدولار و داده‌های عملیاتی پروژه‌های مشابه ارائه دهید.
