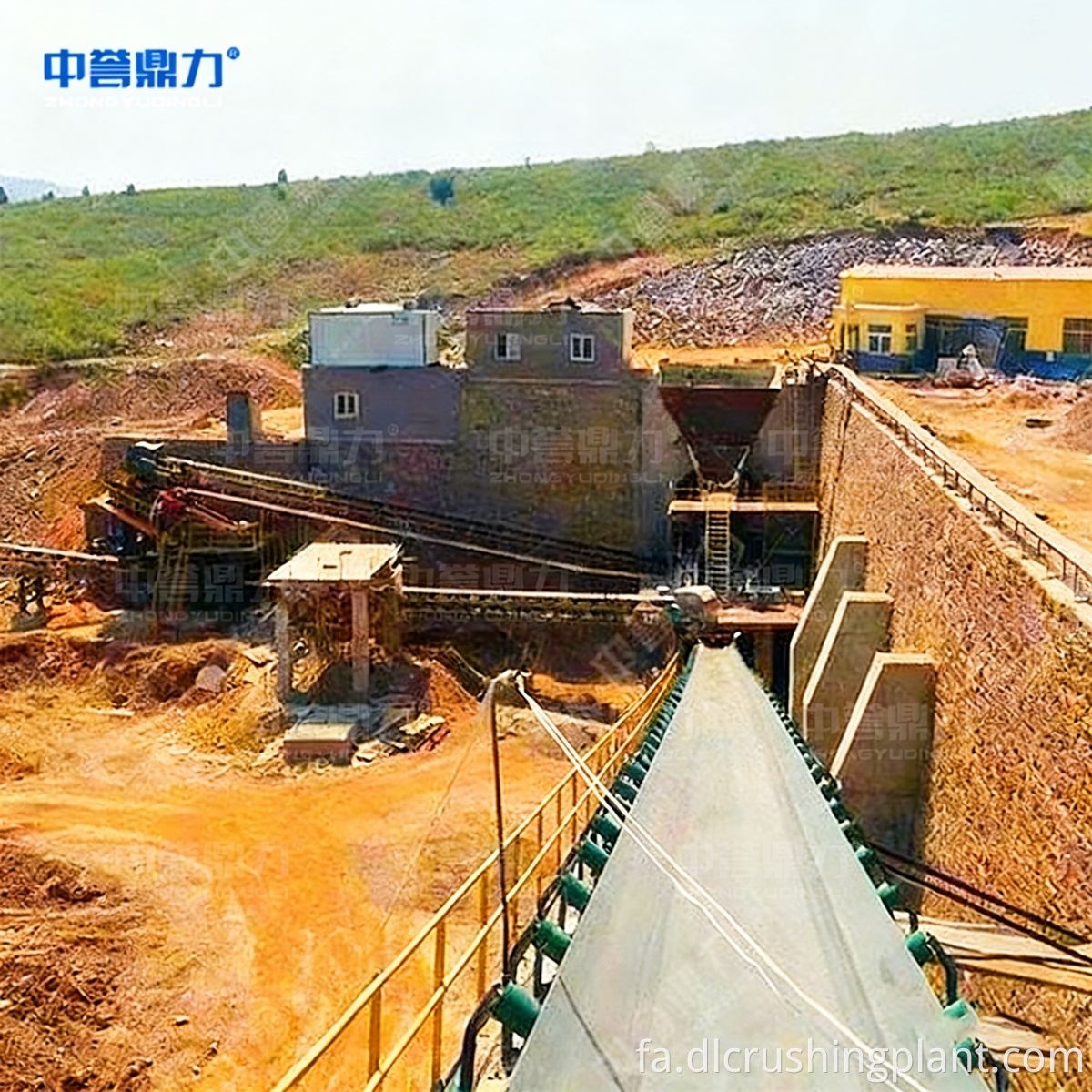

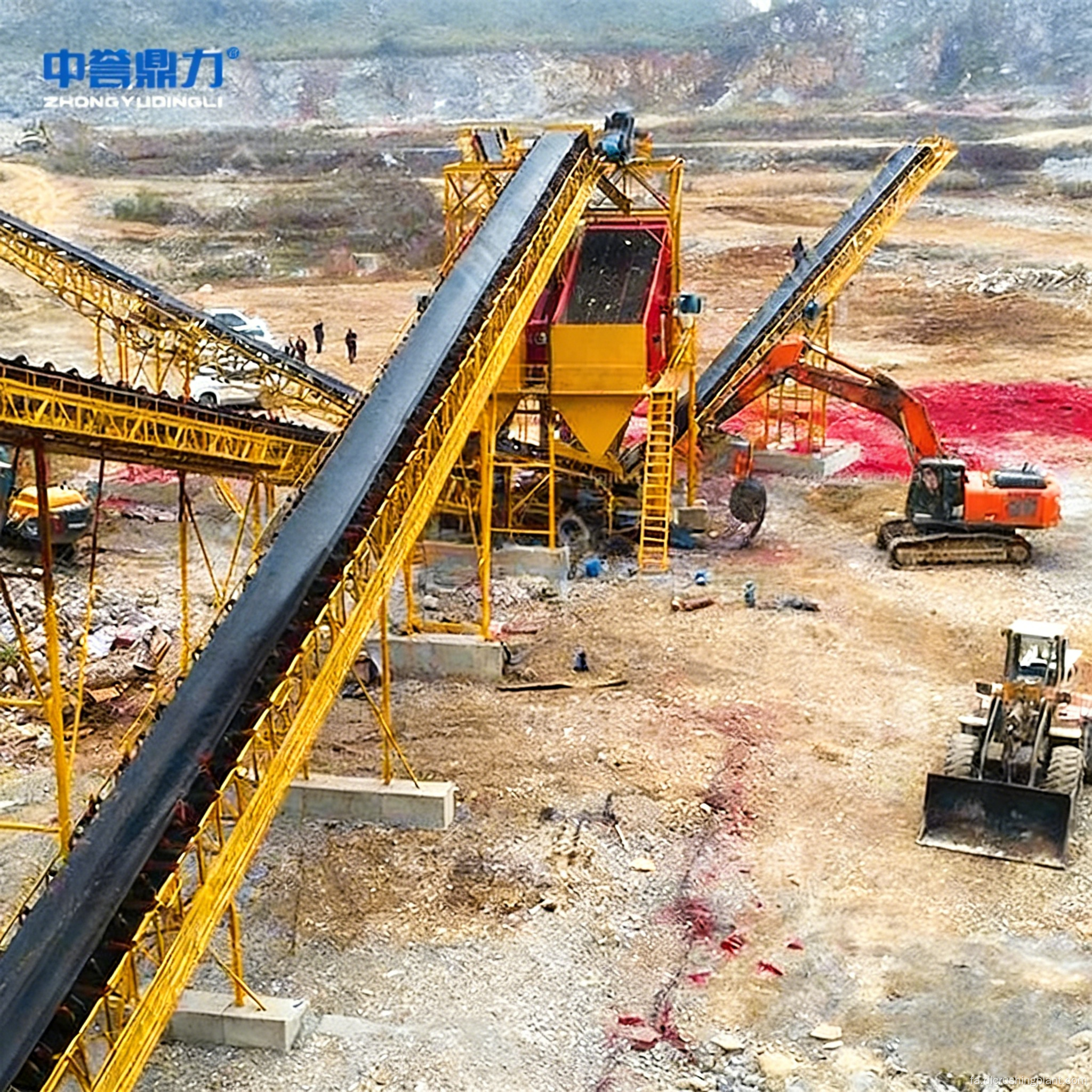

خط تولید یکپارچه برای سنگدانه های سنگ آهک و شن و ماسه تولیدی ارائه دهنده خدمات جهانی EPC برای پروژه های سنگ آهک

این خط تولید به طور خاص برای سنگ های کربناته کم سختی مانند سنگ آهک طراحی شده است. با ظرفیت تولید قابل تنظیم 100 تا 1000 تن متریک در ساعت، از یک فرآیند ساده متشکل از «خرد کردن تک مرحله‌ای با سنگ شکن چکشی سنگین + خرد کردن ریز با دستگاه شکل‌دهی + شن‌سازی با روتور دوگانه DLZSJ (اختیاری) + دسته‌بندی گرد و غبار خانه ارتعاشی دایره‌ای استفاده می‌کند. این فرآیند ساده، تولید همزمان سه نوع محصول را امکان پذیر می کند: سنگدانه سنگ خرد شده، ماسه تولیدی و پودر سنگ آهک.

این ماده عمدتاً در اختلاط تولید سیمان، سنگدانه های بتن، زیرسازی بزرگراه ها و به عنوان ماده خام صنعتی برای پودر سنگ آهک در صنایع کاغذ، شیمیایی و متالورژی استفاده می شود.

چالش‌های کلیدی: فرآیندهای چند مرحله‌ای سنتی با استفاده از سنگ شکن‌های فکی و سنگ شکن‌های ضربه‌ای شامل قطعات متعددی از تجهیزات هستند، نیاز به ردپای زیادی دارند و مستلزم سرمایه‌گذاری اولیه بالایی هستند. سختی کم سنگ آهک منجر به خرد شدن بیش از حد می شود و در نتیجه عملکرد سنگدانه کم می شود. سطوح بالای گرد و غبار خردکننده خطرات سازگاری با محیط زیست را به همراه دارد که به طور بالقوه منجر به تعطیلی تولید می شود.

نکات برجسته راه حل: یک سنگ شکن چکشی سنگین تک مرحله ای جایگزین سنگ شکن فکی دو مرحله ای + راه اندازی سنگ شکن ضربه ای می شود، فرآیند را ساده می کند و سرمایه گذاری را 30٪ تا 40٪ کاهش می دهد. یک ماشین شکل دهنده به پردازش ثانویه مواد با اندازه بزرگ اختصاص داده شده است و از شکل ذرات گرد اطمینان حاصل می کند. دستگاه شن و ماسه دو روتور اختیاری DLZSJ دارای سنگ شکن دو محفظه ای "سنگ روی سنگ" برای عملکرد شن و ماسه بالا است. جمع کننده های گرد و غبار کیسه ای تجهیزات استانداردی هستند که امکان بازیابی کامل و استفاده مجدد از پودر سنگ آهک را فراهم می کنند. کنترل متمرکز PLC امکان انطباق انعطاف پذیر با محدوده ظرفیت وسیع 100 تا 1000 متریک تن در ساعت را فراهم می کند.

تغذیه: سنگ آهک خام به طور یکنواخت از طریق یک فیدر ارتعاشی وارد سنگ شکن چکشی سنگین می شود. نرخ تغذیه از طریق درایو فرکانس متغیر قابل تنظیم است.

سنگ شکن اولیه: سنگ شکن چکشی سنگین اندازه خوراک را به زیر 30 میلی متر کاهش می دهد. اکثر مواد در یک پاس مشخصات را برآورده می کنند و به غربالگری ادامه می دهند، در حالی که مقدار کمی از مواد بزرگ به دستگاه شکل دهی ارسال می شود.

شکل دهی و خرد کردن ریز: سنگ شکن شکل دهنده، خرد کردن و شکل دهی ثانویه را بر روی مواد بزرگ انجام می دهد و از مطابقت شکل ذرات و درجه بندی با مشخصات اطمینان حاصل می کند.

تولید شن و ماسه (اختیاری): ماسه ساز دو روتور DLZSJ پردازش عمیقی را برای تولید شن و ماسه گرد و ماشینی با مدول ظرافت قابل تنظیم انجام می دهد.

طبقه بندی و غربالگری: یک صفحه ارتعاشی دایره ای سنگدانه ها (اندازه های مختلف از 5 تا 30 میلی متر)، شن و ماسه تولیدی (0-5 میلی متر) و پودر سنگ (<0.075 میلی متر) را مرتب می کند. مواد بزرگ به مدار برگردانده می شود.

جمع آوری گرد و غبار، ذخیره سازی و حمل و نقل: یک جمع کننده گرد و غبار کیسه ای، پودر سنگ را برای استفاده به عنوان یک محصول صنعتی جمع آوری می کند، که سپس از طریق یک نوار نقاله مهر و موم شده به سیلو ذخیره سازی منتقل می شود.

طراحی راه حل: مشخصات سنگ شکن چکشی سنگین و پیکربندی های ماسه سازی را بر اساس ترکیب سنگ معدن و مشخصات محصول هدف سفارشی کنید. طرح های سه بعدی و تخمین های سرمایه گذاری را ارائه دهید.

ساخت تجهیزات: سنگ شکن های چکشی سنگین، ماشین های شکل دهی، ماشین های شن و ماسه ساز دو روتور DLZSJ، صفحه های ارتعاشی و جمع کننده های گرد و غبار به طور مستقل تحقیق، توسعه و تولید می شوند. هر واحد قبل از حمل و نقل تحت آزمایش جداگانه قرار می گیرد.

نصب و راه اندازی: راهنمایی در محل برای نصب و راه اندازی یکپارچه تمام خط، با تمرکز بر کالیبره کردن شکاف های چکش و اندازه های مش صفحه. تست پذیرش 72 ساعته با بار کامل.

مدیریت عملیات و نگهداری: تعویض برنامه ریزی شده سر و لاینر چکش، نگهداری کیسه های فیلتر جمع کننده گرد و غبار، بازرسی های منظم و تشخیص عیب از راه دور. OEE > 85%.

پروژه جامع EPC برای سنگدانه سنگ آهک و شن و ماسه ساخته شده در ایالت اوگان، نیجریه. مشتری بخش کل یک گروه عمده سیمان محلی است که ذخایر سنگ آهک در منطقه معدنی بیش از 100 میلیون تن است. Zhongyu Dingli یک متریک 600 ارائه کرد. شن و ماسه تولیدی دارای محتوای خاک رس کمتر از 1٪، با سنگدانه های سوزنی و پوسته ای شکل <8٪ و ارزش خرد شدن <22٪، مطابق با استاندارد NIS 444 است. پودر سنگ جمع آوری شده و به خط تولید سیمان بازگردانده می شود و در نتیجه تخلیه زباله به صفر می رسد. مصرف برق تقریباً 8.5 کیلووات ساعت در هر تن متریک ماده است که نشان دهنده کاهش حدود 22 درصدی در مقایسه با پیکربندی سنگ شکن فکی + سنگ شکن ضربه ای است.

بازخورد مشتری: "محلول فرآیند کوتاه سنگ شکن چکشی ردپای خط تولید را تقریباً 40٪ کاهش داد و دوره راه اندازی دو ماه سریعتر از حد انتظار بود. ماشین شن و ماسه سازی DLZSJ شکل ذرات عالی را تولید می کند و مشتریان بتن کارایی خوبی را در طول ساخت گزارش می دهند. پودر سنگ جمع آوری شده توسط سیستم جمع آوری گرد و غبار به کارخانه سیمان بازگردانده می شود."

Q1: مزایای کلیدی محلول سنگ شکن چکشی سنگین در مقایسه با سنگ شکن فکی سنتی + راه اندازی سنگ شکن ضربه ای چیست؟

A: واحدهای کمتری مورد نیاز است که سرمایه گذاری را 30٪ تا 40٪ کاهش می دهد. مصرف برق بین 20 تا 25 درصد کاهش می یابد. و ردپا توسط محلول سنگدانه سیمان اتوماتیک 40 تا 50 درصد کاهش می یابد. برای تولید در مقیاس بزرگ مواد با سختی متوسط ​​تا کم مانند سنگ آهک مناسب است.

Q2: محدوده ظرفیت وسیع 100-1000 TPH چگونه به دست می آید؟

A: از طریق ترکیبی از مشخصات و مقادیر واحد اصلی: 100-300 TPH با یک واحد کوچک تا متوسط. 400-600 TPH با یک واحد بزرگ یا دو واحد به صورت موازی. 700 تا 1000 TPH با واحدهای متعدد به صورت موازی به همراه پیکربندی های توسعه یافته کارخانه پردازش پودر شن سنگ آهک. جریان فرآیند بدون تغییر باقی می ماند.

Q3: مزایای دستگاه شن و ماسه دو روتور DLZSJ چیست؟

A: مکانیسم خرد کردن ضد چرخش دو روتور، بازده شن و ماسه را در مقایسه با مدل‌های تک روتوری 15% تا 20% افزایش می‌دهد، اشکال ذرات گردتر را تولید می‌کند، خرد شدن بیش از حد را کاهش می‌دهد و مصرف انرژی در هر واحد را کاهش می‌دهد. به ویژه برای مواد با سختی متوسط ​​تا کم مانند سنگ آهک مناسب است.

Q4: آیا خروجی پودر سنگ تلف می شود؟

پاسخ: خیر. پس از جمع‌آوری کامل گرد و غبار کیسه‌خانه، می‌توان آن را به‌عنوان ماده سیمانی، افزودنی بتن استفاده کرد یا به‌عنوان پودر کربنات کلسیم صنعتی، تجهیزات خرد کردن سنگ آهک صنعتی به فروش رساند که استفاده از منابع 100% را تضمین می‌کند.

یک راه حل سفارشی برای خط تولید شن و ماسه سنگ آهک خود دریافت کنید | با تیم مهندسی Zhongyu Dingli تماس بگیرید
