Applicable Industry: Construction Works, Energy &Amp; Mining
Video Factory Inspection: Provided
Mechanical Test Report: Provided
Core Component Warranty Period: 1.5 Years
Core Components: Motor, Bearing
Warranty Period: 1.5 Years
Core Selling Point: Long Service Life
توانایی تأمین و اطلاع...
حمل و نقل: Ocean
محل منبع: چین
گواهی: ISO9001/ISO14001/ISO45001/CE
بندر: qingdao
نوع پرداخت: T/T,D/P,L/C
اینکوترم: FOB,CFR,CIF,EXW,FAS,FCA
Packaging & Delivery
فروش واحد:
Set/Sets
خط تولید سیار شن و ماسه و سنگدانه برای سایت های ساخت و ساز معدن
نمای کلی پروژه خط تولید سنگدانه شن و ماسه
این خط تولید یک راه حل کلید در دست دو حالته Zhongyu Dingli با ظرفیت نامی 100 متریک تن در ساعت و خروجی واقعی 110-115 متریک تن در ساعت (12٪ حاشیه) است. این فرآیند کامل "خرد کردن - غربالگری - ساخت ماسه - شستشوی ماسه (اختیاری) - حذف گرد و غبار" را ادغام می کند و برای گرانیت، سنگ آهک و زباله های ساختمانی مناسب است. این ماسه بتن ماشینی 0-3 میلی متر، بالاست 10-20 میلی متر و سنگدانه ها در اندازه های مختلف تولید می کند.
نسخه موبایل نیاز به زیرساخت صفر دارد و می تواند ظرف 24 ساعت پس از ورود شروع به تولید کند. نسخه برج ثابت برای پروژه های بلند مدت مناسب است. جابجایی انعطاف پذیر بین فرآیندهای خشک و مرطوب، با روش خشک که 80٪ در آب صرفه جویی می کند. جمع آوری گرد و غبار چند مرحله ای (فیلترهای کیسه ای + اسپری) همراه با موتورهای کم صدا، مطابق با استانداردهای CE/ISO. یک سال گارانتی اصلی به اضافه تامین قطعات یدکی مادام العمر.
چالش های کلیدی: معادن کوچک و متوسط و سایت های ساخت و ساز موقت فضای محدودی دارند. خطوط تولید ثابت سنتی به دوره های طولانی ساخت زیرساخت نیاز دارند. هزینه های جابجایی برای پروژه های پراکنده در چندین سایت بالاست. تولید ماسه مرطوب در مناطق خشک غیر عملی است.
نکات برجسته راه حل: نسخه موبایل نیازی به هیچ پایه ای ندارد و می تواند تولید را در عرض 24 ساعت شروع کند. واحدهای نوع برج ثابت دارای مونتاژ مدولار هستند. فرآیندهای دوگانه خشک/تر باعث صرفه جویی 80 درصدی آب می شود. افزونگی 12% تنگناها را از بین می برد. مقیاس بندی ماژول انعطاف پذیر. انطباق سبز CE/ISO.
جریان فرآیند خط تولید سنگدانه شن و ماسه
تغذیه و خرد کردن درشت: یک لودر مستقیماً به یک فیدر ارتعاشی متحرک تغذیه می کند. یک سنگ شکن فکی محفظه عمیق خرد کردن درشت را تا زیر 150 میلی متر انجام می دهد.
خرد کردن متوسط و ریز: یک سنگ شکن ضربه ای یا سنگ شکن مخروطی (که بر اساس سختی انتخاب می شود) خرد کردن و شکل دهی ثانویه را تا کمتر از 40 میلی متر انجام می دهد.
ساخت ماسه: یک ماسه ساز ضربه ای شفت عمودی از فرآیند "سنگ روی سنگ" برای تولید شن و ماسه تولیدی 0 تا 3 میلی متر با مدول ظرافت قابل تنظیم استفاده می کند.

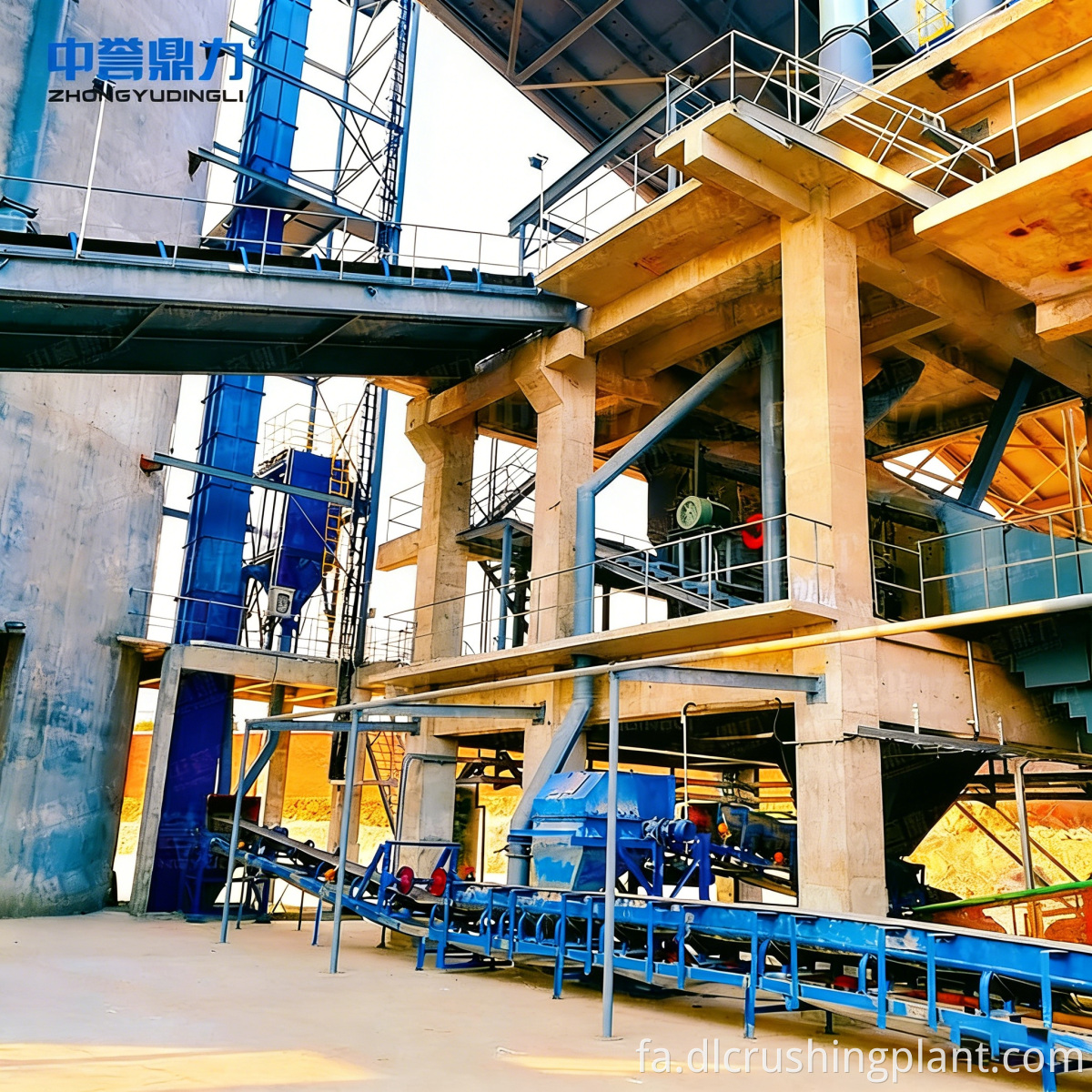

غربالگری و درجه بندی: یک صفحه ارتعاشی دایره ای شن و ماسه تولید شده را از بالاست جدا می کند. با ماژول های اضافی، سیستم را می توان برای تولید چهار درجه محصول نهایی گسترش داد، با مواد بزرگتر به مدار بازگردانده می شود.
شستشوی شن و ماسه (روش مرطوب)/کنترل گرد و غبار (روش خشک): برای روش مرطوب، یک شن شوی چرخ سطل XSD اضافه می شود. روش خشک از فیلتر کیسه ای و سیستم اسپری ترکیبی برای کنترل گرد و غبار استفاده می کند که 80 درصد در آب صرفه جویی می کند.
ذخیره سازی، حمل و نقل و تخلیه: محصولات نهایی از طریق تسمه به انبارها منتقل می شوند یا مستقیماً روی کامیون ها بارگیری می شوند. کنترل متمرکز PLC؛ 2-3 اپراتور در هر شیفت.
محدوده خدمات EPC خط تولید سنگدانه شن و ماسه
طراحی راه حل: تنظیمات سفارشی بر اساس خواص مواد، شرایط سایت، و مشخصات محصول نهایی. طرح سه بعدی و برآوردهای سرمایه گذاری ارائه شده است.
ساخت تجهیزات: سنگ شکن های فکی، سنگ شکن های ضربه ای/سنگ شکن های مخروطی، سازندگان شن و ماسه، صفحه های ارتعاشی، واشرهای شنی و سیستم های جمع آوری گرد و غبار همگی به طور مستقل مورد تحقیق، توسعه و تولید قرار گرفته اند. واحدهای سیار به طور کامل مونتاژ شده، از جمله شاسی حمل می شوند.
نصب و راه اندازی: ظرف 24 ساعت پس از ورود، واحدهای سیار با پایه های بیرونی ایمن می شوند، لوله ها متصل می شوند و تولید شروع می شود. راهنمایی در محل، انطباق و پذیرش کامل بار را در عرض 72 ساعت تضمین می کند.
مدیریت عملیات و نگهداری: تامین قطعات یدکی مادام العمر + بازرسی های منظم + تعویض قطعات سایش + تشخیص از راه دور. 1 سال گارانتی اصلی.
مطالعه موردی پروژه خط تولید سنگدانه شن و ماسه
پروژه EPC تولید شن و ماسه متحرک برای سنگ آهک در جزیره پالاوان، فیلیپین. کارفرما یک پیمانکار زیرساخت در این جزیره توریستی است که در ساخت جاده کمربندی و گسترش فرودگاه مشارکت دارد. این جزیره از سرزمین اصلی دور است، و در نتیجه هزینه های حمل و نقل شن و ماسه طبیعی از طریق حمل و نقل دریایی بالا است. علاوه بر این، مقررات زیست محیطی محلی، عملیات معدنکاری ثابت در مقیاس بزرگ را ممنوع می کند.
Zhongyu Dingli یک خط تولید متحرک 100 متریک تن در ساعت تحویل داد که با یک ایستگاه سنگ شکن فکی متحرک، ایستگاه سنگ شکن ضربه ای، ایستگاه غربالگری و ایستگاه شن و ماسه سازی (شامل سیستم های جمع آوری گرد و غبار و اسپری) پیکربندی شده بود که با چهار کامیون تخت به پالاوان حمل شد.
داده های عملیاتی: تولید 22 ساعت پس از ورود، با میانگین تولید ماهانه 25000 تن متریک و نرخ اوج 115 متریک تن در ساعت آغاز شد. شن و ماسه تولید شده دارای مدول ظرافت 2.4-2.8 و محتوای پودر سنگ <5٪، مطابق با استانداردهای DPWH است. مقدار خرد شدن کل کمتر از 20٪ است. با استفاده از روش خشک با خنکسازی اسپری، سطح گرد و غبار کمتر از 20 میلیگرم بر مترمربع بود و پروژه در اولین تلاش از بازرسی محیطی DENR عبور کرد. پس از اتمام پروژه، کل خط تولید به یک سایت جدید منتقل شد و جابجایی مجدد آن تنها 18 ساعت طول کشید.
نظرات مشتریان: "عملکرد خط تولید در جزیره ای دورافتاده مانند پالاوان فراتر از انتظارات بود. از ورود تا تخلیه محصول کمتر از یک روز طول کشید، و فرآیند خشک همراه با خنک کننده اسپری به طور کامل الزامات زیست محیطی سخت محلی را برآورده کرد. جابجایی به سایت جدید پس از اتمام پروژه کمتر از یک روز طول کشید - این انعطاف پذیرترین راه حل ماسه سازی است که تا به حال استفاده شده است."
سوالات متداول خط تولید سنگدانه شن و ماسه
Q1: آیا نسخه موبایل واقعاً نیازی به ساخت پایه ندارد؟
پاسخ: فقط تراز و تراکم محل مورد نیاز است (ظرفیت باربری زمین ≥ 150 کیلو پاسکال)، با استقرار استاندارد کمتر از 24 ساعت.
Q2: چقدر طول می کشد تا کارخانه جابجا شود؟
پاسخ: تقریباً 2 تا 3 روز در 100 کیلومتر (شامل جداسازی، حمل و نقل و استقرار). استقرار مجدد پروژه فیلیپین در واقع تنها 18 ساعت طول کشید.
Q3: آیا ساخت ماسه خشک با استانداردهای بتن مطابقت دارد؟
ج: بله. محتوای پودر سنگ کمتر از 5٪ است و مدول ظرافت بین 2.3 تا 3.0 قابل تنظیم است که مطابق با GB/T 14684 و ASTM C33 است. اگر محتوای پودر سنگ باید کمتر از 3 درصد باشد، میتوان یک طبقهبندی کننده اضافه کرد یا فرآیند را به ساخت ماسه مرطوب تغییر داد.
