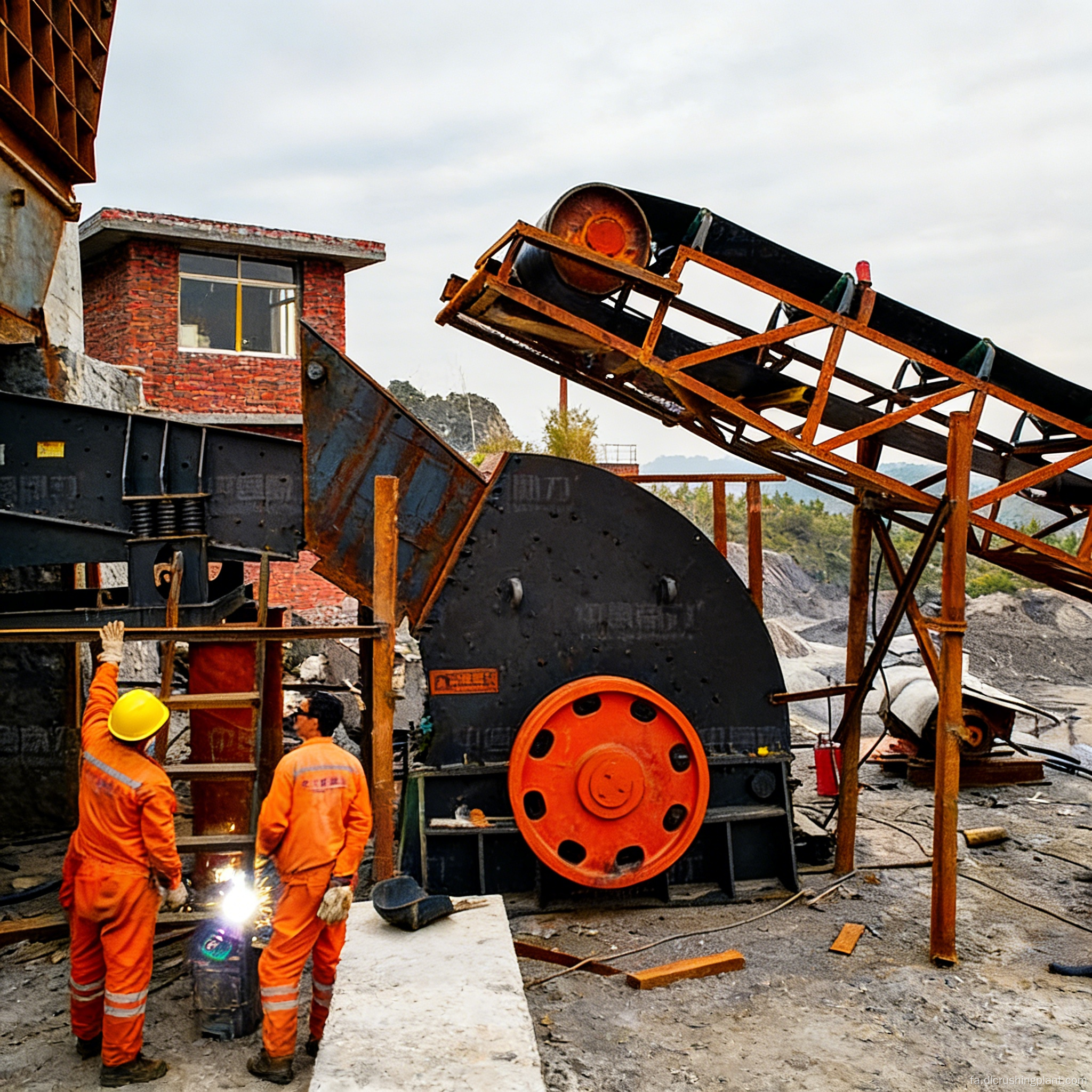

خط تولید سنگ آهک در مقیاس کوچک پردازش یک مرحله ای با سنگ شکن ضربه ای سنگین

این خط تولید سنگ آهک در مقیاس کوچک به طور خاص برای کارخانه های سنگدانه کوچک و متوسط، با خروجی ساعتی 300 تن متریک طراحی شده است. این یک فرآیند خرد کردن تک مرحله ای با استفاده از یک سنگ شکن چکشی سنگین PCZ همراه با یک فرآیند غربالگری سه مرحله ای با استفاده از سه صفحه ارتعاشی دایره ای برای تولید سنگدانه های شن و ماسه تمام شده در مشخصات مختلف استفاده می کند. برای فرآوری سنگ های با سختی متوسط ​​تا کم مانند سنگ آهک و سنگ آبی مناسب است و برای کاربردهایی از جمله مصالح ساختمانی، مصالح روسازی بزرگراه و مواد اولیه بچینگ بتن در نظر گرفته شده است.

چالش های کلیدی: کارخانه های سنگدانه کوچک و متوسط ​​بودجه سرمایه گذاری محدودی دارند اما به طیف وسیعی از مشخصات محصول نهایی نیاز دارند. تجهیزات سنگ شکن چند مرحله ای سنتی شامل هزینه های سرمایه گذاری بالا و تعمیر و نگهداری پیچیده است. غربالگری و درجه بندی نادقیق منجر به شکل های ناهموار ذرات و محتوای ریز بیش از حد در محصول نهایی می شود.

نکات برجسته راه حل: سنگ شکن چکشی سنگین PCZ به خرد کردن یک مرحله ای دست می یابد و نیاز به مراحل خرد کردن متوسط ​​و ریز را از بین می برد و سرمایه گذاری تجهیزات را تا 30% کاهش می دهد. فرآیند غربالگری مدار بسته سه مرحله‌ای، سنگدانه‌ها را در پنج یا بیشتر مشخصات با درجه‌بندی قابل کنترل تولید می‌کند. کل سیستم برای کار و نگهداری ساده است و تنها به یک اپراتور نیاز دارد.

سنگ آهک خام از طریق یک فیدر ارتعاشی وارد سنگ شکن چکشی سنگین PCZ برای خرد کردن تک مرحله ای می شود. مواد غیر منطبق از طریق یک تسمه نقاله برگشتی به سنگ شکن چکشی سنگین برای خرد کردن ثانویه بازگردانده می شود. کل فرآیند در یک حلقه مدار بسته با یک سنگ شکن و سه صفحه نمایش عمل می کند. تمام مواد غیر منطبق برای خرد کردن مجدد بازگردانده می شوند و به نرخ بازدهی بیش از 90٪ دست می یابند.

طراحی راه حل: تست سختی مواد خام، تجزیه و تحلیل الزامات درجه بندی محصول نهایی، جریان فرآیند سفارشی، انتخاب و پیکربندی تجهیزات، و طراحی چیدمان کارخانه. ساخت تجهیزات: تولید داخلی کامل سنگ شکن چکشی سنگین PCZ، فیدر ویبره، 3 صفحه ارتعاشی دایره ای، نوار نقاله، سیستم تسمه برگشت، تجهیزات جمع آوری گرد و غبار و غیره با گواهینامه CE/ISO. نصب و راه اندازی: مهندسان در محل نصب و راه اندازی کل خط را در عرض 10 تا 15 روز کامل می کنند و به دنبال آن مراحل آزمایشی با مواد واقعی تا رسیدن به ظرفیت کامل تولید انجام می شود. مدیریت عملیات و تعمیر و نگهداری: آموزش اپراتور، گارانتی 1 ساله تجهیزات اصلی، و تامین مادام العمر قطعات سایش مانند سر چکش و مش های صفحه نمایش.

پروژه سنگ آهک سبو، فیلیپین: ظرفیت تولید ساعتی 300 تن. سنگ آهک خام با سختی Mohs 3-4. این سیستم از یک سنگ شکن چکشی سنگین PCZ1615 همراه با سه صفحه ارتعاشی دایره‌ای 3YKZ2160 در یک فرآیند غربالگری مدار بسته سه مرحله‌ای استفاده می‌کند که چهار اندازه سنگدانه (05/12/24/31.5 میلی‌متر) را با نرخ تسلیم 92 درصد تولید می‌کند. کل سرمایه گذاری برای کل خط 35 درصد کمتر از محلول سنگ شکن فکی دو مرحله ای + محلول سنگ شکن ضربه ای بود و کارخانه از زمان راه اندازی به مدت 14 ماه بدون نقص عمده کار کرده است.

بازخورد مشتری: "سنگ شکن تک چکشی کل فرآیند ما را ساده کرد. ما چهار اندازه سنگدانه را از یک دستگاه با شکل دانه عالی دریافت کردیم. نصب فقط 12 روز طول کشید. سیستم تسمه برگشتی ضایعات صفر را تضمین می کند. بهترین سرمایه گذاری برای معدن کوچک ما."

س: سنگ شکن چکشی سنگین PCZ برای پردازش چه نوع سنگی مناسب است؟

A: برای مواد با سختی متوسط ​​تا کم مانند سنگ آهک، سنگ آبی و زغال سنگ مناسب است (سختی Mohs ≤ 5). خط خرد کردن و غربالگری در مقیاس کوچک برای پردازش کم هزینه سنگدانه هر سنگ شکننده با مقاومت فشاری زیر 150 مگاپاسکال را می توان در یک مرحله پردازش کرد. برای سنگ های با سختی بالا مانند گرانیت و بازالت، توصیه می کنیم به جای آن از محلول سنگ شکن مخروطی استفاده کنید.

س: فرآیند غربالگری سه مرحله ای می تواند چند مشخصات اندازه ذره ایجاد کند؟

پاسخ: بسته به پیکربندی صفحه نمایش، غربالگری سه مرحله‌ای می‌تواند 4-6 مشخصات اندازه ذرات مختلف را ایجاد کند (به عنوان مثال، 0-5 میلی‌متر، 5-10 میلی‌متر، 10-20 میلی‌متر، 20-31.5 میلی‌متر، و غیره). EPC General Contracting برای سنگدانه های شن و ماسه اندازه های مش صفحه را می توان با توجه به نیاز پروژه سفارشی و جایگزین کرد.

س: عمر مفید سر چکش چقدر است؟ آیا هزینه تعویض بالاست؟

A: در شرایط پردازش سنگ آهک، عمر مفید سر چکشی سنگ شکن چکشی سنگین PCZ تقریباً 3-4 ماه است. آنها از آلیاژ کروم بالا برای مقاومت در برابر سایش عالی ساخته شده اند. مجموعه کامل تعویض تجهیزات پردازش سنگ آهک ساده است و برای هر تعویض 1 تا 2 ساعت زمان می برد و قطعات سایش برای طول عمر تجهیزات با قیمت شفاف در دسترس هستند.
