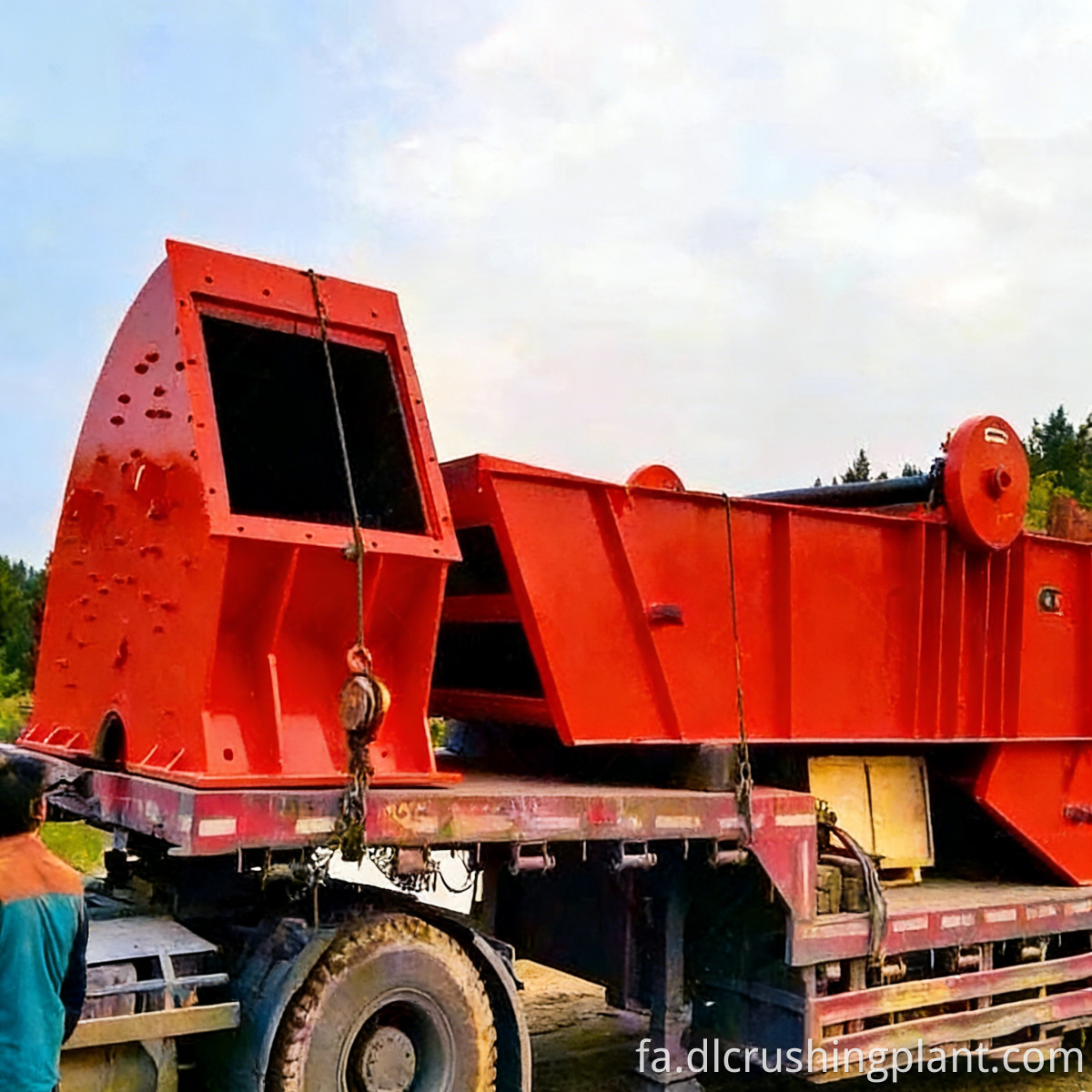

نمای کلی پروژه خط تولید این خط تولید 200 تن متریک سنگ آهک در ساعت از یک راه حل خرد کردن تک مرحله ای و یک مرحله ای شامل سنگ شکن چکشی سنگین PCZ1510، جفت شده با فیدر ارتعاشی ZG0938، صفحه ارتعاشی دایره ای 2YK1560 و سیستم نوار نقاله استفاده می کند. این سنگ خرد شده واجد شرایط و پودر سنگ 0-5 میلی متر را بدون نیاز به تجهیزات شکل دهی یا خرد کردن متوسط و ریز تولید می کند. برای معادن سنگ کوچک و متوسط، ایستگاه های تامین مصالح ساختمانی، کارخانه های پردازش مواد بزرگراه و کاربردهای مشابه مناسب است.
چالش های کلیدی: معادن سنگ با اندازه متوسط بودجه محدودی دارند اما به ظرفیت تولید پایدار نیاز دارند. پیکربندی های خرد کردن چند مرحله ای شامل سرمایه گذاری بالا، اشغال مناطق بزرگ و نیاز به تعمیر و نگهداری مکرر است. شکل ضعیف ذرات محصول نیازمند تجهیزات شکل دهی اضافی است که هزینه ها را افزایش می دهد.
نکات برجسته راه حل: سنگ شکن چکشی سنگین PCZ1510 هم خرد کردن و هم شکل دهی را در یک واحد انجام می دهد و نیاز به سنگ شکن ضربه ای و مرحله شکل دهی را از بین می برد و در نتیجه سرمایه گذاری تجهیزات را 25٪ -35٪ کاهش می دهد. کل سیستم فقط از یک فیدر، صفحه ارتعاشی و تسمه نقاله تشکیل شده است که منجر به یک فرآیند بسیار ساده با نکات نگهداری کمی می شود. دارای راندمان تخلیه بالا است و به طور پایدار در 200 تن در ساعت کار می کند. تنها به یک اپراتور در حال کار نیاز دارد و هزینه های تعمیر و نگهداری تنها 50 درصد هزینه های یک محلول خرد کردن دو مرحله ای است.
خط تولید سنگ جریان فرآیند سفارشی سنگ آهک خام (≤600 میلی متر) به طور یکنواخت به سنگ شکن چکشی سنگین PCZ1510 از طریق فیدر ارتعاشی ZG0938 وارد می شود، جایی که ضربه چکش با سرعت بالا باعث خرد شدن یک مرحله ای با اندازه ذرات خروجی قابل کنترل می شود. غربالگری ← مواد بیش از اندازه باقی مانده در صفحه بالایی از طریق یک تسمه برگشت به سنگ شکن چکشی سنگین برای خرد کردن مجدد بازگردانده می شود، در حالی که صفحه پایین پودر سنگ 0-5 میلی متری و سنگدانه های نهایی با مشخصات مختلف را جدا می کند ← محصولات نهایی از طریق تسمه های جداگانه به انبارهای مربوطه منتقل می شوند. کل فرآیند به عنوان یک چرخه مدار بسته با یک سنگ شکن و یک صفحه نمایش عمل می کند و نیاز به مراحل متوسط و ریز خرد کردن یا شکل دهی را از بین می برد.
محدوده خدمات EPC خط تولید سنگ طراحی: تست سختی مواد خام و اندازه ذرات خوراک؛ تایید الزامات درجه بندی محصول نهایی؛ سفارشی سازی جریان فرآیند؛ انتخاب تجهیزات و پیکربندی؛ طراحی چیدمان گیاه ساخت تجهیزات: مجموعه کاملی از تجهیزات ساخت داخل، شامل فیدر ارتعاشی ZG0938، سنگ شکن چکشی سنگین PCZ1510، صفحه ارتعاشی دایره ای 2YK1560، نوار نقاله و سیستم جمع آوری گرد و غبار، که همه دارای گواهینامه CE/ISO هستند. نصب و راه اندازی: مهندسان در محل نصب کل خط و راه اندازی یکپارچه را طی 7 تا 12 روز تکمیل می کنند و به دنبال آن راه اندازی بر اساس مواد تا رسیدن به ظرفیت کامل تولید و استانداردهای کیفیت انجام می شود. مدیریت عملیات و تعمیر و نگهداری: آموزش اپراتور، ضمانت 1 ساله تجهیزات اصلی، تامین مادام العمر قطعات سایش مانند سر چکش و مش صفحه و پشتیبانی فنی از راه دور.

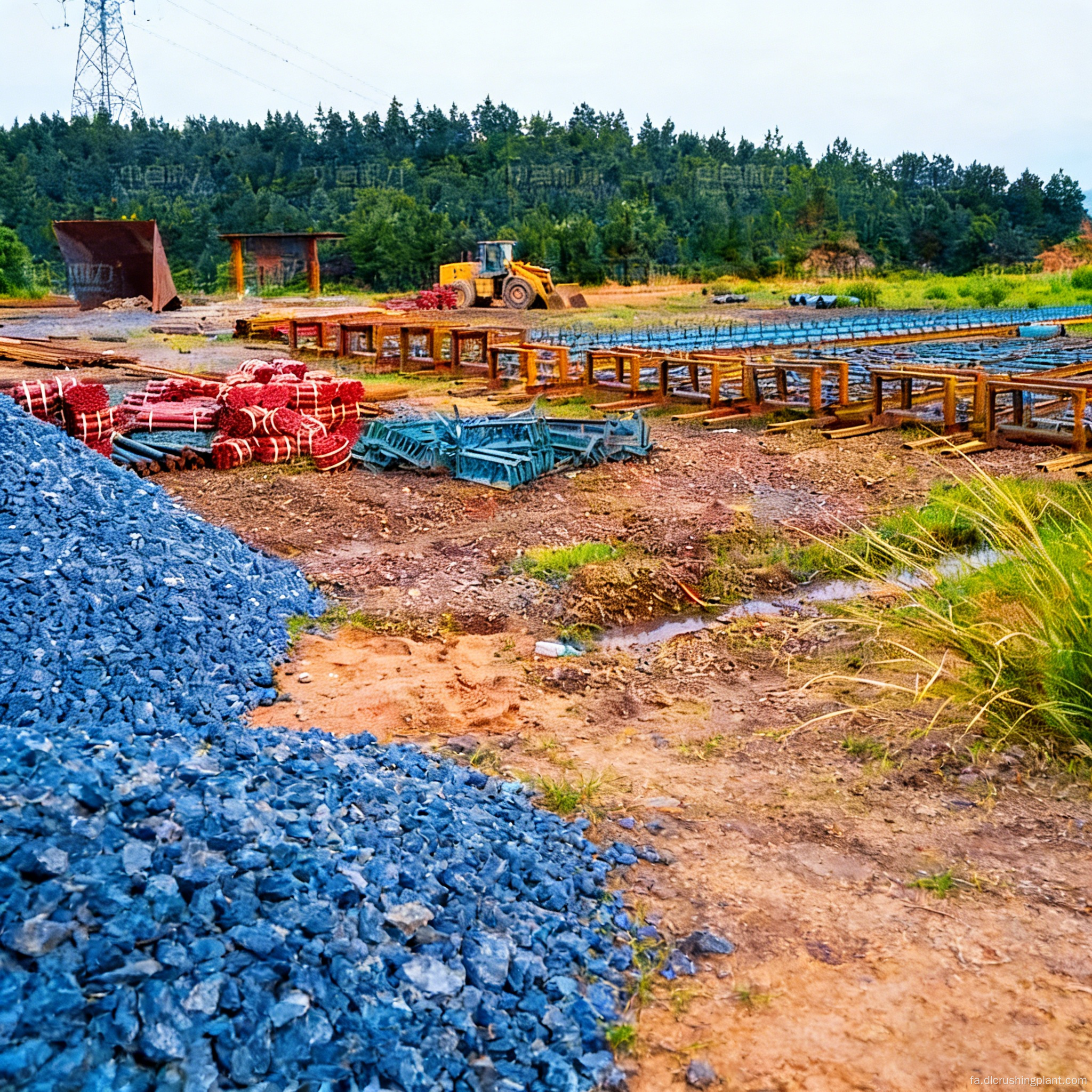

مطالعات موردی پروژه خط تولید سنگ در خارج از کشور پروژه سنگ آهک یوگیاکارتا، اندونزی: با ظرفیت تولید 200 تن در ساعت و سنگ آهک خام با مقاومت فشاری 120 مگاپاسکال، این پروژه یک راه حل مدار بسته شامل سنگ شکن چکشی سنگین PCZ1510 و صفحه ارتعاشی دایره ای 2YK1560 را اتخاذ کرد. این سه اندازه سنگدانه تولید می کند - 0-5 میلی متر، 5-15 میلی متر و 15-25 میلی متر - با نرخ بازده 90٪. سرمایه گذاری تجهیزات 30٪ کمتر از راه اندازی سنگ شکن فکی دو مرحله ای + سنگ شکن ضربه ای بود. از زمان شروع تولید، این کارخانه به مدت 20 ماه به طور مداوم و با چرخه تعویض چکش 4 ماهه کار کرده است.
بازخورد مشتری: "سنگ شکن تک چکشی جایگزین سنگ شکن فکی دو مرحله ای قدیمی ما + راه اندازی سنگ شکن ضربه ای شد. خروجی مشابه 200 TPH اما 30٪ سرمایه گذاری کمتر و 50٪ تعمیر و نگهداری کمتر. شکل دانه بدون هیچ ماشین شکل دهی عالی است. تیم آنها همه چیز را در 10 روز نصب کردند. برای معادن سنگ آهک بسیار توصیه می شود."
سوالات متداول خط تولید سنگ س: چگونه بین سنگ شکن های چکشی سنگین PCZ1510 و PCZ1615 انتخاب کنم؟
پاسخ: PCZ1510 برای پروژه های متوسط با خروجی ساعتی 150-250 تن متریک و اندازه خوراک ≤600 میلی متر مناسب است. PCZ1615 برای پروژه های بزرگتر با خروجی ساعتی 250-400 تن متریک و اندازه خوراک ≤800 میلی متر مناسب است. راندمان تخلیه بالا در سیستم های تولید سنگدانه به سادگی بر اساس نیازهای ظرفیت تولید و اندازه خوراک خود انتخاب کنید. جریان فرآیند برای هر دو مدل یکسان است.
س: آیا محصول نهایی بدون دستگاه شکل دهنده می تواند استانداردهای شکل ذرات را برآورده کند؟
A: سنگ شکن چکشی سنگین PCZ دارای ساختار صفحه چکشی با کروم بالا است. مواد خطوط تولید سنگدانه در خارج از کشور تحت ضربه های متعدد و خرد شدن در داخل محفظه خرد کردن قرار می گیرند که در نتیجه یک ذرات تقریبا مکعبی با محتوای ذرات سوزنی و پوسته ای شکل زیر 10٪ ایجاد می شود. می توان از آن به طور مستقیم به عنوان سنگدانه بتن استفاده کرد. مواد با سختی متوسط تا کم، مانند سنگ آهک، نیازی به شکل دهی اضافی ندارند.
س: برای یک خط تولید 200 متری تنی چقدر فضا لازم است؟
A: یک طرح استاندارد تقریباً به 50 × 20 متر فضا نیاز دارد. اگر فضا محدود باشد، می توان یک طرح زیگزاگ یا پلکانی طراحی کرد و ردپای را به حداقل 35×15 متر کاهش داد. راه حل های چیدمان را می توان بر اساس زمین واقعی سفارشی کرد.
