خط تولید سنگ شکن و غربالگری سنگ آهک با سنگ شکن چکشی سنگین و سیستم شکل دهی

این خط تولید خرد کردن و غربال سنگ آهک به طور کامل توسط Zhongyu Dingli طراحی و ساخته شده است و یک طرح موازی کنار هم متناسب با زمین و شکل زمین محلی را اتخاذ کرده است. دو فیدر ارتعاشی ZG2050 سنگ آهک خام را به دو دستگاه سنگ شکن چکشی سنگین DLPCZ1620 برای کاهش اولیه تحویل می دهند. سپس مواد خرد شده توسط تسمه به چهار دستگاه شکل دهنده چکش PC1220 برای شکل دهی ثانویه و کاهش سایز بیشتر منتقل می شود. چند صفحه نمایش ارتعاشی دایره ای 4010 خروجی را به سه مشخصات کلی نهایی طبقه بندی می کند. پیکربندی سنگ شکن چکشی سنگین ظرفیت پردازش کلی را تقریباً 30٪ افزایش می دهد، در حالی که قطعات سایش سریع نرخ سایش پایین را نشان می دهند و مزایای اقتصادی بالایی را ارائه می دهند. کل خط طی دو ماه تکمیل و به بهره برداری رسید و تمام خروجی ها به عنوان سنگدانه های نهایی واجد شرایط بودند و نیازی به پردازش بیشتر نداشتند.

بررسی اجمالی پروژه

جریان فرآیند

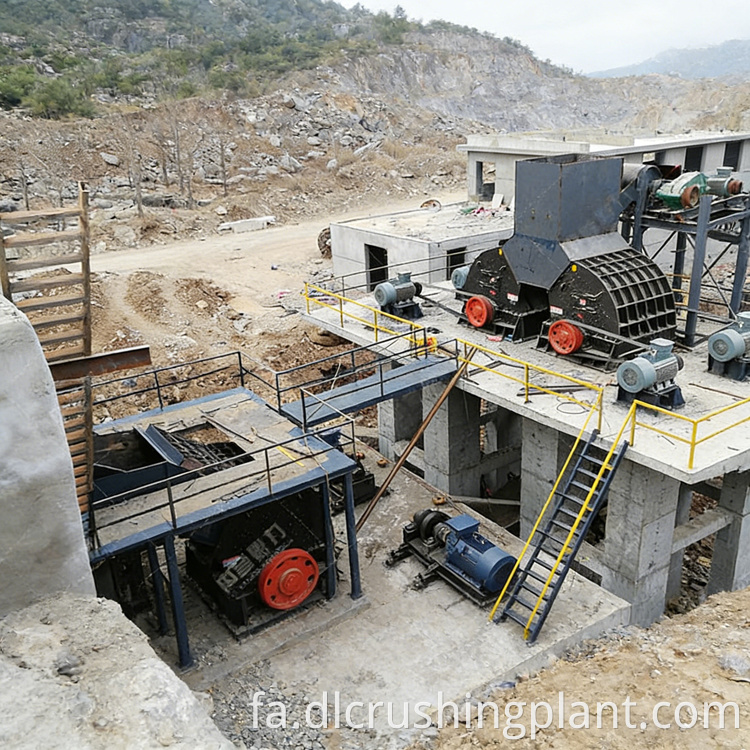

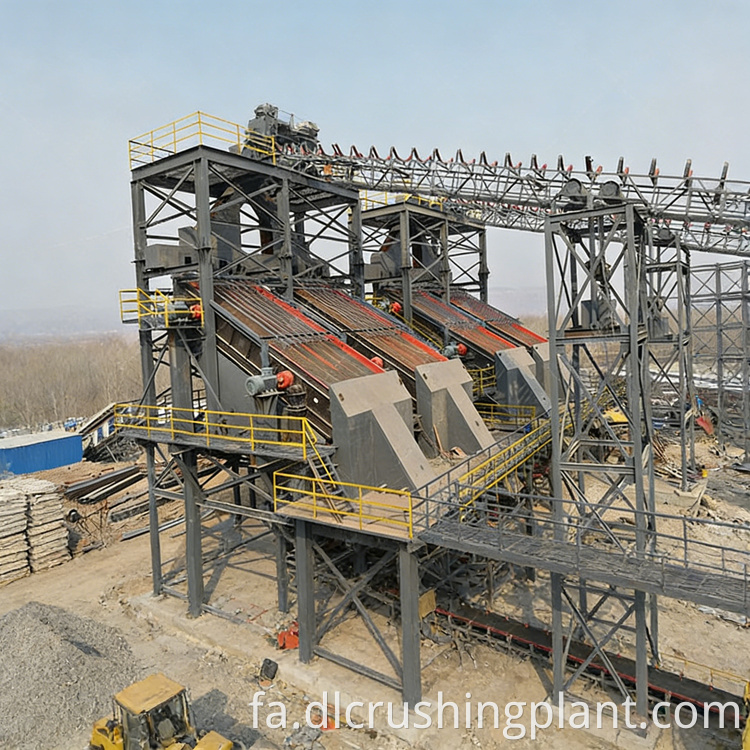

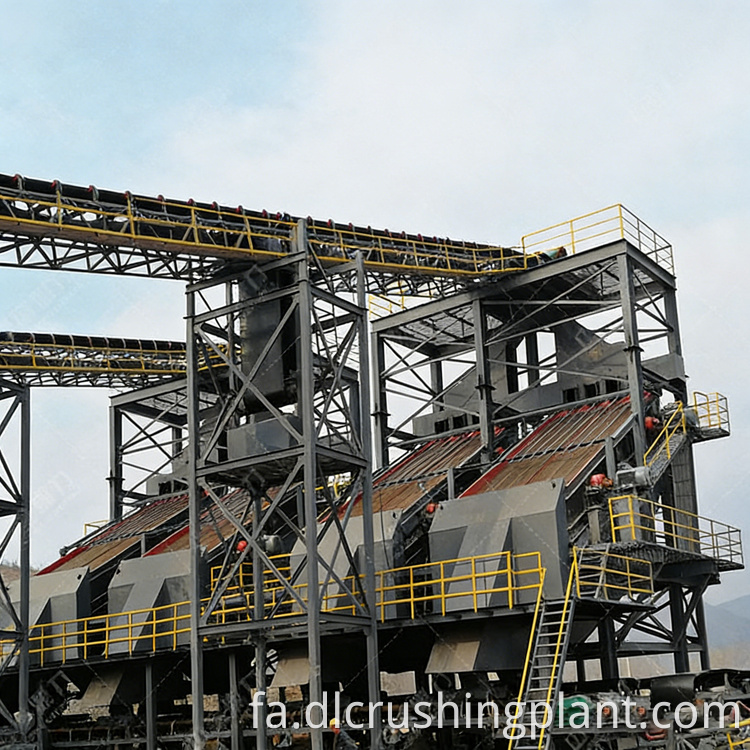

سنگ آهک خام توسط دو فیدر ارتعاشی ZG2050 که به صورت موازی کار می کنند، تغذیه می شود و هر کدام مواد را به سنگ شکن چکشی سنگین DLPCZ1620 برای خرد کردن اولیه یک مرحله ای تحویل می دهند. مواد خرد شده از طریق نوار نقاله ها به چهار دستگاه شکل دهنده چکشی PC1220 که در کنار هم قرار گرفته اند حمل می شود که شکل دهی ثانویه را برای بهبود مورفولوژی ذرات انجام می دهند. سپس مواد شکل‌یافته وارد صفحه‌های ارتعاشی دایره‌ای 4010 می‌شود تا طبقه‌بندی چند طبقه به سه مشخصات نهایی: 0-5 میلی‌متر، 5-10 میلی‌متر و 10-20 میلی‌متر طبقه‌بندی شود. طرح کنار هم تضمین می‌کند که هر مرحله پردازش بدون تنگنا عمل می‌کند و کل خط را قادر می‌سازد تا به طور مداوم 2500 TPH را به دست آورد.

سرویس EPC

• طراحی مهندسی: برنامه ریزی چیدمان خاص سایت با پیکربندی موازی کنار هم که با شرایط زمین محلی سازگار شده است
• خرید: تامین تجهیزات کامل شامل فیدرها، سنگ شکن های چکشی سنگین، ماشین های شکل دهی، صفحه های ارتعاشی، نوار نقاله ها و سیستم های کنترل گرد و غبار.
• ساخت و ساز: کارهای عمرانی کامل، سازه های فولادی، نصب تجهیزات، و یکپارچه سازی برق ظرف 2 ماه
• راه اندازی: تست سیستم، تأیید خروجی و بهینه سازی عملکرد برای اطمینان از ظرفیت 2500 TPH
• آموزش: دستورالعمل اپراتور در مورد عملکرد روزانه، تعویض قطعه سریع سایش، و پروتکل های ایمنی
• خدمات پس از فروش: تامین مداوم قطعات یدکی، عیب یابی از راه دور و خدمات نگهداری دوره ای

داده های موردی

• ظرفیت طراحی شده 2500 TPH به طور مداوم تحت عملیات بار کامل به دست می آید
• چیدمان موازی کنار هم، تنگناهای بین مرحله ای را برای تولید مداوم با خروجی بالا از بین می برد.
• پیکربندی سنگ شکن چکشی سنگین ظرفیت پردازش را تقریباً 30٪ در مقایسه با تنظیمات معمولی بهبود می بخشد.
• چهار ماشین شکل دهنده شکل ذرات عالی را در تمام مشخصات نهایی تضمین می کنند
• سه گرید سنگدانه تمام شده: 0-5 میلی متر، 5-10 میلی متر، 10-20 میلی متر، به طور کامل نیازهای پروژه ساخت و ساز را برآورده می کند
• همه خروجی ها به عنوان دانه های تمام شده بدون نیاز به پردازش مجدد واجد شرایط هستند
• مصرف کم قطعات سایش سریع هزینه تعمیر و نگهداری مداوم را کاهش می دهد و بازده اقتصادی را افزایش می دهد
• کل خط طی 2 ماه از شروع ساخت تکمیل و به بهره برداری می رسد

سوالات متداول

Q1: چیدمان موازی کنار هم چگونه به دستیابی به 2500 TPH کمک می کند؟

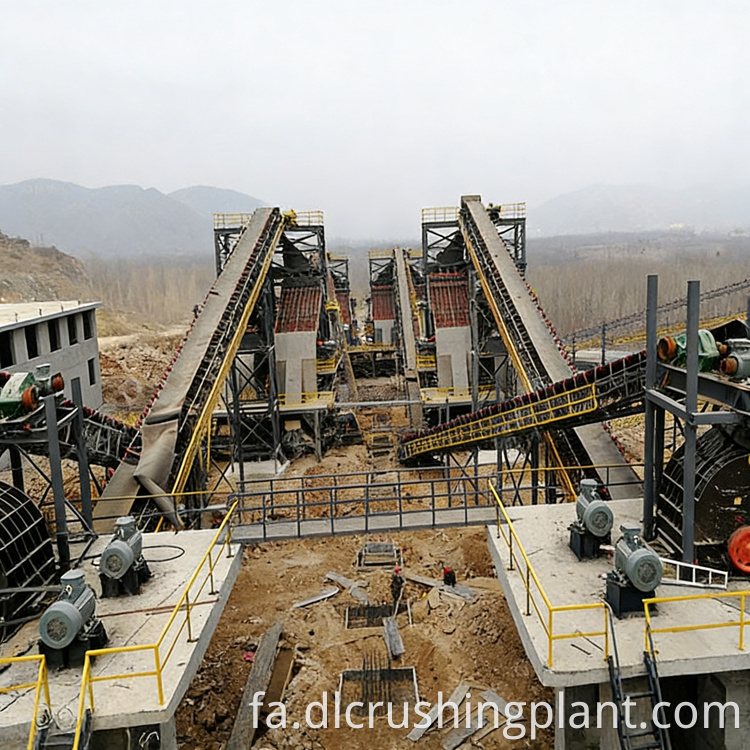

آرایش کنار هم دو فیدر، دو سنگ شکن چکشی سنگین و چهار ماشین شکل دهی را در جریان های پردازش موازی قرار می دهد. این تضمین می کند که هر مرحله به طور مستقل سهم خود را از کل توان مدیریت می کند و از تبدیل شدن هر واحد به یک گلوگاه جلوگیری می کند. این طرح همچنین اجازه می دهد تا در یک جریان نگهداری شود در حالی که جریان دیگر به کار خود ادامه می دهد و زمان توقف تولید را به حداقل می رساند.

Q2: ماشین های شکل دهنده چه نقشی در بهبود کیفیت سنگدانه ها دارند؟

چهار دستگاه شکل دهنده چکش PC1220 تخلیه سنگ شکن را دریافت می کنند و نیروهای ضربه کنترل شده را برای پالایش لبه های ذرات و بهبود مکعب اعمال می کنند. این مرحله شکل دهی خروجی سنگ شکن نامنظم را به سنگدانه هایی با مورفولوژی یکنواخت تبدیل می کند که در کاربردهای ساختمانی ترجیح داده می شوند و قیمت های بازار بالاتری را در مقایسه با محصولات بدون شکل دارند.

Q3: چرا پیکربندی سنگ شکن چکشی سنگین تقریباً 30٪ ظرفیت بیشتری را ارائه می دهد؟

سنگ شکن چکشی سنگین DLPCZ1620 خردایش اولیه و ثانویه را در یک عبور از روتور بزرگ و آرایش چکشی چند ردیفه خود انجام می دهد. این تلفات انرژی و مواد مرتبط با انتقال بین سنگ شکن های فکی و مخروطی جداگانه را حذف می کند، بار گردشی را کاهش می دهد و اجازه می دهد مواد بیشتری در هر واحد زمان از محفظه سنگ شکن عبور کنند و به طور مستقیم ظرفیت کلی خط را افزایش می دهد.
