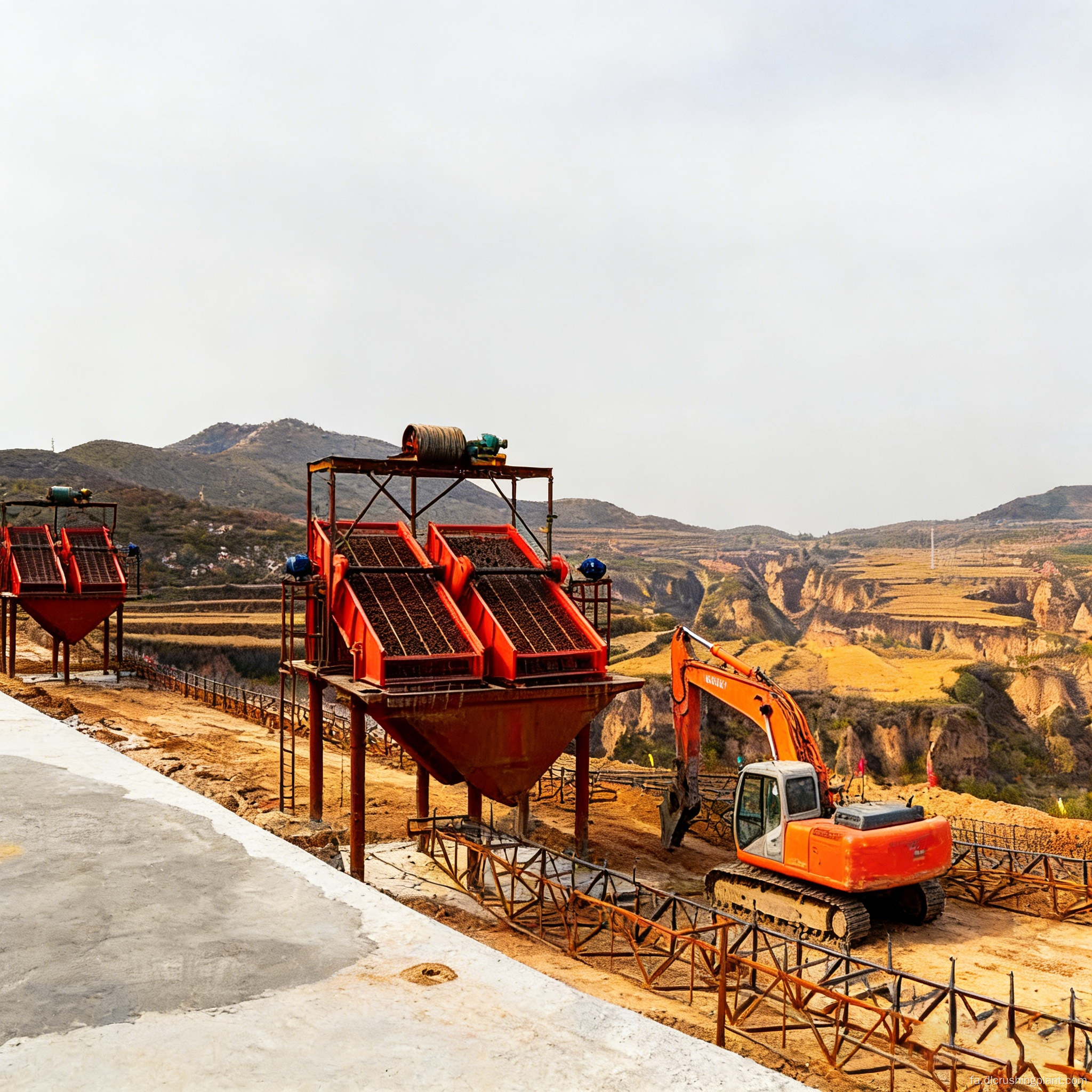

سیستم یکپارچه خرد کردن و غربالگری اولیه برای معادن سنگ آهک جدید

این تاسیسات سنگ آهک تازه ساخته شده، با ظرفیت تولید روزانه 10000 تن متریک، از یک فرآیند خرد کردن دو مرحله ای متشکل از خرد کردن درشت و شکل دهی با استفاده از سنگ شکن چکشی سنگین DLPCZ1620 و به دنبال آن کنترل دقیق و چرخش مجدد مواد خوراک از طریق یک ماشین شکل دهی DLPCZ1620 استفاده می کند. این سیستم مجهز به فیدر سنگین ZGC2050، و همچنین دو صفحه ارتعاشی دایره‌ای بزرگ 3YKZ3070 و 2YKZ3070 است که سنگدانه‌های ممتاز را در مشخصات مختلف، از جمله "mi stone"، 0.5-1 میلی متر، 1-2 میلی متر و 1-3 میلی متر تولید می کند. کل خط یک معدن سبز تازه ساخته شده است که دارای ظرفیت تولید بالا، شکل ذرات عالی و نرخ بیش از حد خرد شدن بسیار پایین است.

چالش های اصلی: در معادن 10000 متریک تنی، تنگناهای ظرفیت تک واحدی چندین ماشین را مجبور به کار موازی می کند که عملیات و نگهداری را پیچیده می کند. خرد کردن در مقیاس بزرگ منجر به نرخ بالای خرد شدن می شود و زباله های قابل توجهی تولید می کند. و انتخاب نادرست تجهیزات برای معادن جدید منجر به سرمایه گذاری اضافی می شود.

نکات برجسته راه حل: سنگ شکن چکشی سنگین DLPCZ1620 عملکردهای خرد کردن و شکل دهی را در یک واحد ادغام می کند. دهانه بزرگ تغذیه آن سازگاری بالا را تضمین می کند و ماسه و شن با شکل ذرات یکنواخت را در یک پاس تولید می کند. دستگاه شکل‌دهی DLPC1216 شکل‌دهی ثانویه را فقط روی مواد برگشتی بزرگ انجام می‌دهد و از خرد شدن بیش از حد کل دسته جلوگیری می‌کند و نرخ بازده را به بیش از 92% افزایش می‌دهد. صفحه نمایش لرزان دوگانه 3YKZ3070 + 2YKZ3070 در مقیاس بزرگ درجه بندی دقیق را تضمین می کند و چهار مشخصات مختلف را در یک پاس ایجاد می کند.

سنگ آهک خام → تغذیه کننده سنگین ZGC2050 برای تغذیه یکنواخت → سنگ شکن چکشی سنگین DLPCZ1620 (خرد کردن و شکل دهی یکپارچه) شکل دهی تک گذر → مخلوط خرد شده وارد صفحه نمایش ارتعاشی سه لایه 3YKZ3070 می شود. خرد کردن ثانویه ریز توسط دستگاه شکل دهی DLPC1216 ← غربالگری ثانویه و طبقه بندی ریز از طریق صفحه ارتعاشی دایره ای دولایه 2YKZ3070 ← چهار مشخصات محصول نهایی-Mishi، 0.5-1 میلی متر، 1-2 میلی متر، و 1-3 میلی متر- به طور جداگانه ذخیره می شوند. سیستم کنترل قفل دوگانه صفحه‌نمایش همراه با فرآیندهای ماشین شکل‌دهی فقط مواد را برمی‌گرداند و نرخ له شدن بیش از حد قابل کنترل و نرخ ضایعات زیر 8 درصد را تضمین می‌کند.

طراحی راه حل: ارزیابی منابع معدن، تجزیه و تحلیل جامع سنگ معدن، طرح نقشه اصلی در مقیاس 10000 متری، انتخاب و تطبیق تجهیزات، و طرح ارزیابی اثرات زیست محیطی معدن سبز. تجهیزات تولیدی: فیدر ZGC2050، سنگ شکن چکشی سنگین DLPCZ1620، دستگاه شکل دهی DLPC1216، صفحه های ارتعاشی دایره ای بزرگ 3YKZ3070 و 2YKZ3070، سیستم انتقال، سیستم های جمع آوری گرد و غبار و سیستم های توزیع برق متمرکز در خانه و کنترل متمرکز، و سیستم های کنترل مرکزی. استانداردهای CE/ISO نصب و راه اندازی: 25 تا 35 روز برای نصب خطوط تولید کامل در معادن بزرگ، از جمله راه اندازی یکپارچه تا تولید کامل ظرفیت و رعایت استانداردها. مدیریت عملیات و تعمیر و نگهداری: آموزش سیستماتیک برای اپراتورها، ضمانت 1 ساله تجهیزات اصلی، موجودی قطعات یدکی اختصاصی، بازرسی های منظم و تشخیص از راه دور.

پروژه کارخانه کل ریاض، عربستان سعودی: تولید روزانه 10000 تن سنگ آهک در یک معدن سبز تازه ساخته شده است. این سیستم دارای یک سنگ شکن چکشی سنگین DLPCZ1620 همراه با یک دستگاه شکل دهی DLPC1216 برای چرخش مجدد با کنترل دقیق، همراه با یک سیستم دو صفحه نمایش (3YKZ/2YKZ3070) تحت کنترل یکپارچه، تولید سنگدانه های درجه یک و درجه سه در متریک است. دستگاه شکل دهی تنها 15 درصد از مواد برگشتی بزرگ را پردازش می کند، با نرخ خرد شدن بیش از حد زیر 8 درصد و بازده محصول 93 درصد. این کارخانه به مدت دو سال و نیم از زمان راه اندازی به طور مداوم با ظرفیت کامل کار می کند.

بازخورد مشتری: "تنظیم سنگ شکن دوگانه با DLPC1216 که فقط اندازه بزرگ را شکل می دهد بسیار عالی است - ما بیش از 93٪ بازده محصول را تقریباً بدون ضایعات به دست می آوریم. صفحه نمایش 3YKZ3070 و 2YKZ3070 روزانه 10000 تن متریک را بدون هیچ گونه تنگنای جهانی تحویل می دهد."

س: چرا به جای شکل دادن به کل خوراک به یک ماشین شکل دهنده جداگانه نیاز است؟

A: سنگ شکن چکشی سنگین DLPCZ1620 خود عملکردهای خرد کردن و شکل دهی را با هم ترکیب می کند. تقریباً 85٪ از مواد در یک پاس مشخصات اندازه ذرات را برآورده می کنند. مجموعه‌های سفارشی کامل تجهیزات برای معادن تولید سنگدانه ممتاز دستگاه شکل‌دهی DLPC1216 تنها 15 درصد مواد بزرگ‌تر از صفحه نمایش را اصلاح می‌کند و از خرد شدن بیش از حد و مصرف انرژی هدر رفته ناشی از شکل‌دهی با حجم کامل جلوگیری می‌کند. خدمات کلید در دست برای معادن در مقیاس بزرگ که مصالح با شکل دانه عالی تولید می کنند، این عملکرد محصول را به بیش از 93 درصد افزایش می دهد و مصرف انرژی را تقریباً 20 درصد در مقایسه با محلول شکل دهی کامل کاهش می دهد.

س: خط تولید با ظرفیت روزانه 10000 تن چقدر است؟

A: بخش فرآیند اصلی (خرد کردن + غربالگری + انبار محصول نهایی) تقریباً به 300 × 150 متر با مساحت کل حدود 45000 متر مربع نیاز دارد. مجموعه کاملی از تجهیزات برای پروژه پروژه کلید در دست معدن سنگ آهک جدید EPC طرح‌بندی‌های خطی، L یا U شکل را می‌توان بر اساس توپوگرافی سایت معدن سفارشی کرد. طراحی خاص مشمول طرح اصلی سه بعدی است.
