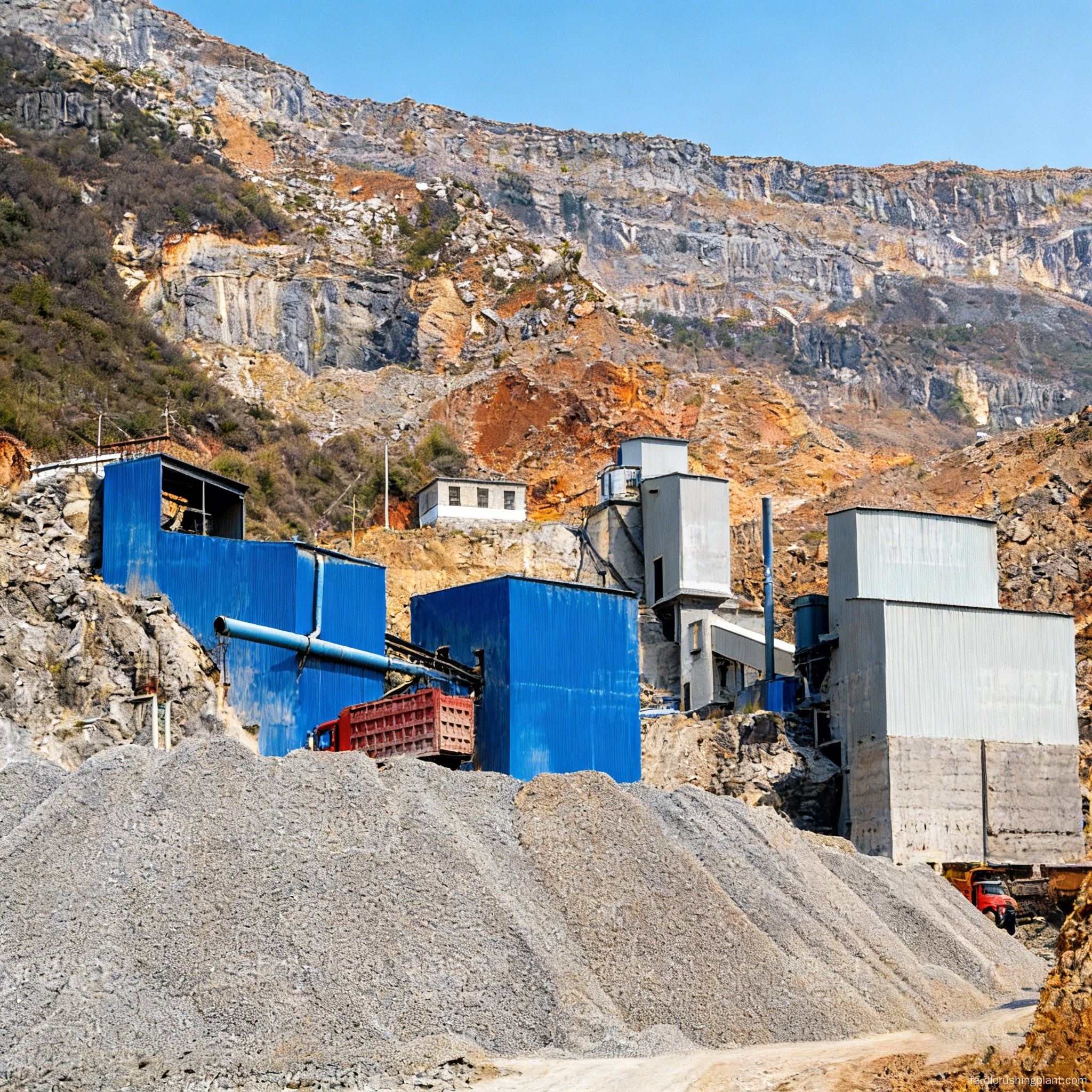

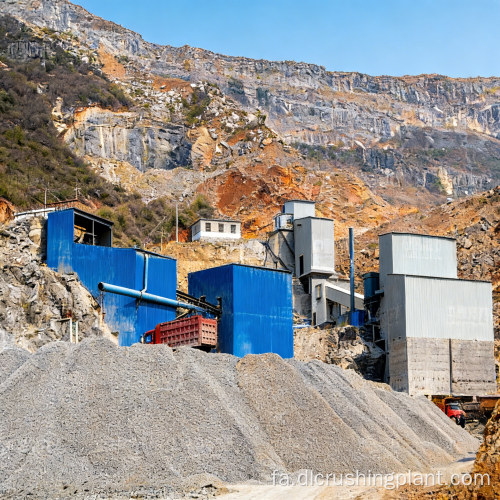

پروژه کلید در دست برای یک سیستم خرد کردن ماشین دوگانه با کارایی بالا برای سنگ آهک و مصالح درجه بندی شده با کیفیت بالا

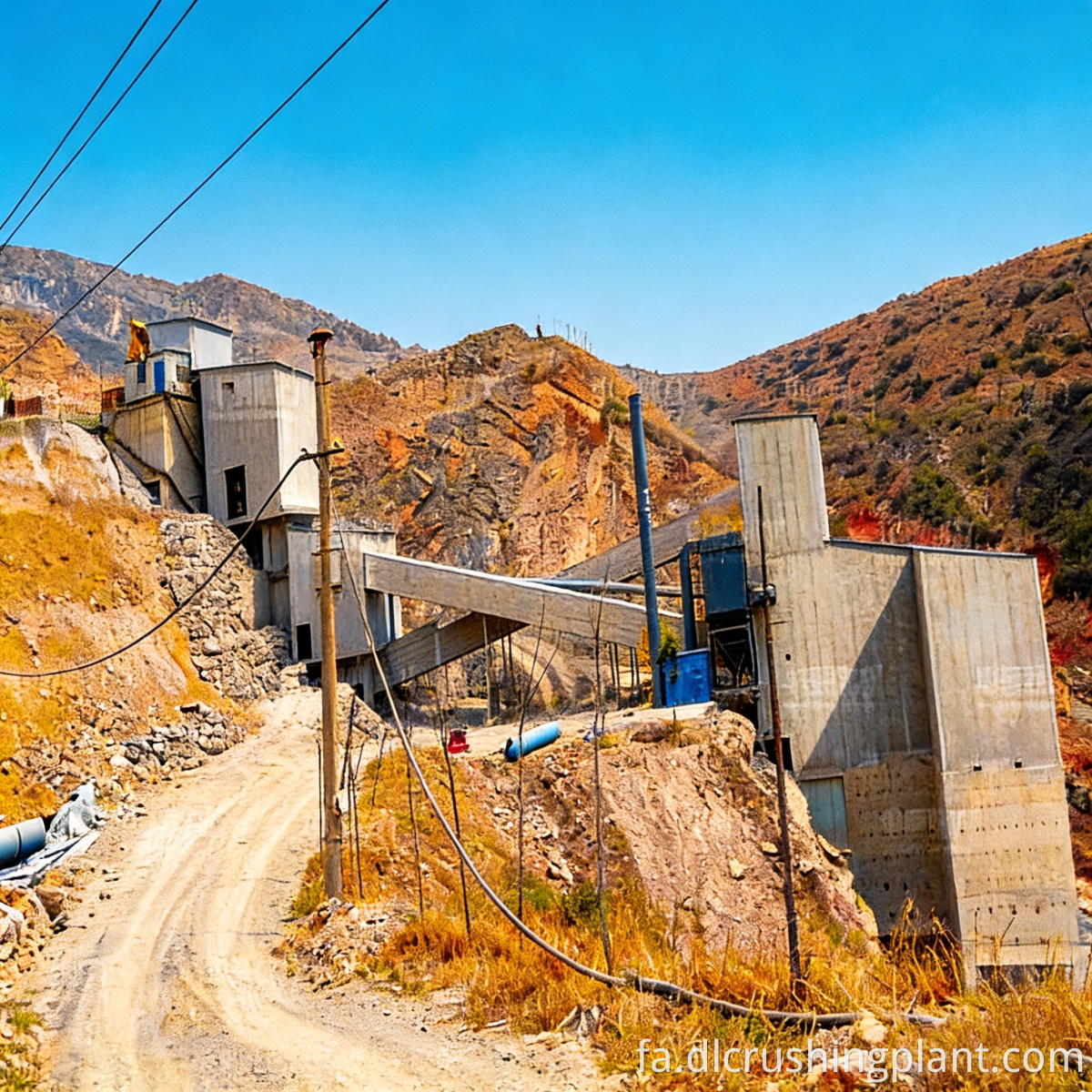

این خط تولید سنگ آهک با ظرفیت 500 متریک تن در ساعت از طرح پلکانی بهره می برد. سنگ شکن چکشی سنگین PCZ1512 به عنوان واحد خردایش اولیه عمل می کند و سنگ شکن درشت و شکل دهی سنگ خام ≤75 سانتی متر را انجام می دهد. سپس خروجی در سنگ شکن چکشی PC1012 تحت خرد کردن ثانویه قرار می گیرد تا اندازه ذرات مطابق با مشخصات باشد. هر دو دستگاه دارای قابلیت شکل دهی داخلی هستند که در نتیجه محصول نهایی با محتوای ذرات سوزنی و پوسته ای شکل کم و شکل ذرات عالی است. طراحی پلکانی از تفاوت‌های ارتفاعی طبیعی برای فعال کردن جریان مواد تغذیه‌شده با گرانش استفاده می‌کند و به طور قابل‌توجهی طول نوار نقاله‌های افقی و تعداد دستگاه‌های بالابر را کاهش می‌دهد. این امر هزینه های مهندسی عمران را کاهش می دهد در حالی که ردپای کلی خط تولید را به حداقل می رساند. برای معادن سنگ با اندازه متوسط، پایه های تامین مصالح ساختمانی و خطوط شن و ماسه که کارخانه های بتن آماده را پشتیبانی می کنند، مناسب است.

چالش‌های کلیدی: چیدمان‌های افقی روی زمین مسطح منجر به تسمه‌های نقاله طولانی، دستگاه‌های بالابر متعدد و مصرف انرژی بالا می‌شود. یک سنگ شکن چکشی سنگین تک مرحله ای شکل ذرات قابل کنترل کمتری را نسبت به ترکیب دو مرحله ای ارائه می دهد. وجود ذرات بیش از حد سوزنی و پولکی شکل در محصول نهایی بر مقاومت بتن و قیمت بازار تأثیر می گذارد.

نکات برجسته راه حل: ترکیبی دو مرحله ای از سنگ شکن اولیه PCZ1512 و سنگ شکن چکشی PC1012 برای خرد کردن ریز. دهانه بزرگ خوراک سنگ شکن چکشی سنگین به طور موثر سنگ خام را پردازش می کند، در حالی که خرد کردن ثانویه سنگ شکن چکشی اندازه ذرات خروجی دقیق را تضمین می کند و محتوای ذرات سوزنی و پوسته ای شکل را زیر 8٪ نگه می دارد. هر دو دستگاه قابلیت شکل دهی داخلی دارند که نیاز به تجهیزات شکل دهی جداگانه را از بین می برد. طرح پلکانی از تفاوت‌های ارتفاعی طبیعی برای تغذیه گرانشی استفاده می‌کند، سرمایه‌گذاری تسمه نقاله را 30% تا 40% کاهش می‌دهد و ردپای را تا بیش از 20% کاهش می‌دهد.

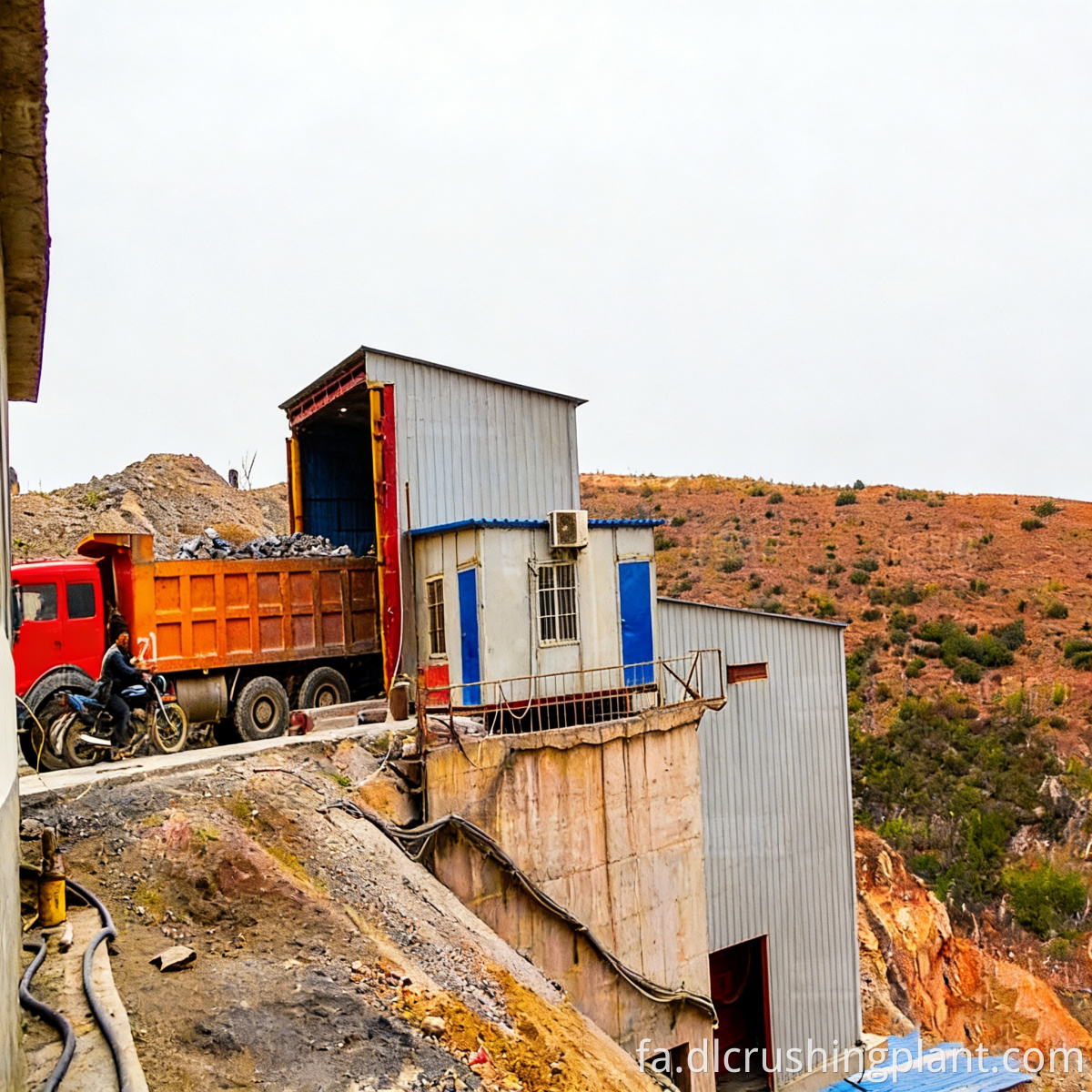

سنگ آهک خام (≤750 میلی متر) → تغذیه یکنواخت از طریق فیدر ارتعاشی → سنگ شکن چکشی سنگین PCZ1512 برای خرد کردن درشت اولیه + شکل دهی اولیه → مواد خرد شده تحت طبقه بندی اولیه از طریق صفحه ارتعاشی دایره ای قرار می گیرند. مرحله خرد کردن ثانویه برای غربالگری ثانویه به صفحه ارتعاشی باز می گردد. ← سنگدانه های تمام شده با مشخصات مختلف در سطل های جداگانه ذخیره می شوند. یک جریان پلکانی تغذیه شده با گرانش در کل فرآیند جریان دارد و تعداد نوار نقاله های میانی و ارتفاعات بالابر را کاهش می دهد.

طراحی: بررسی توپوگرافی منطقه معدن، آزمایش سنگ معدن، طراحی چیدمان سه بعدی برای پیکربندی پلکانی، و انتخاب و تطبیق تجهیزات. ساخت تجهیزات: تولید داخلی کامل سنگ شکن چکشی سنگین PCZ1512، سنگ شکن چکشی PC1012، فیدر ارتعاشی، صفحه ارتعاشی دایره ای، سیستم تسمه نقاله، سیستم جمع آوری گرد و غبار و سیستم توزیع برق، همگی دارای گواهینامه CE/ISO. نصب و راه اندازی: 12 تا 18 روز برای نصب کامل خط و راه اندازی یکپارچه تا زمانی که ظرفیت کامل تولید و استانداردهای عملکرد برآورده شود. مدیریت عملیات و تعمیر و نگهداری: آموزش اپراتور، گارانتی 1 ساله تجهیزات اصلی، و تامین مادام العمر قطعات سایش مانند سر چکش و مش های صفحه نمایش.

پروژه سنگ آهک ماندالای، میانمار: ظرفیت 500 تن در ساعت. 8 متر اختلاف ارتفاع طبیعی در محل معدن. سنگ شکن چکشی سنگین PCZ1512 برای سنگ شکن اولیه + سنگ شکن چکشی PC1012 برای خرد کردن ثانویه + طرح گرانشی پلکانی، تولید سنگدانه سه درجه. با محتوای ذرات پوسته پوسته و سوزنی شکل 6.5٪، طول کل تسمه کل خط 38٪ در مقایسه با طرح افقی کاهش یافت و هزینه های مهندسی عمران 30٪ کاهش یافت. این کارخانه از زمان راه اندازی به مدت سه سال به طور پایدار کار کرده است.

نظرات مشتریان: "طراحی نردبانی با استفاده از شیب طبیعی معدن ما 38٪ در نوار نقاله و 30٪ در کارهای عمرانی صرفه جویی کرد. راه اندازی سنگ شکن چکشی دو مرحله ای سنگدانه هایی را با محتوای پوسته پوسته دانه زیر 7٪ بدون دستگاه شکل دهنده جداگانه ارائه می دهد. هوشمند، کارآمد، و نگهداری آسان."

س: تفاوت بین سنگ شکن های چکشی دو مرحله ای (PCZ1512 و PC1012) و سنگ شکن چکشی تک مرحله ای سنگین چیست؟

A: محلول تک مرحله ای برای مصالح عمومی با الزامات شکل دانه دقیق تر مناسب است. راه حل دو مرحله ای دارای کنترل جداگانه خردایش اولیه و ثانویه است. پس از خرد کردن ثانویه با PC1012، محصول نهایی دارای اندازه ذرات یکنواخت تری است، با محتوای ذرات سوزنی و پوسته ای شکل که تا 8 درصد کنترل می شود و آن را برای کارخانه های بتن آماده و پروژه های بزرگراهی با نیازهای کیفیت سنگدانه بالا مناسب می کند.

س: طرح پلکانی برای چه نوع زمینی مناسب است؟ آیا می توان از آن در زمین صاف استفاده کرد؟

A: برای مناطق معدنی یا زمین های شیب دار با اختلاف ارتفاع طبیعی 2 متر یا بیشتر مناسب است. خدمات کلید در دست برای سیستم های سنگ شکن دو مرحله ای در معادن با اندازه متوسط ​​اگر سایت کاملاً مسطح باشد، می توان یک تراس به ارتفاع 3 تا 5 متر به صورت دستی ساخت. سرمایه گذاری اضافی مهندسی عمران کمتر از یک طرح تسمه نقاله چند مرحله ای افقی باقی می ماند. خدمات کلید در دست EPC برای کارخانه‌های تولید شرکت با مشخصات چندگانه مناسب بودن آن باید پس از بررسی سایت مشخص شود.
