نوع برج شن و ماسه مکانیکی سیستم ساخت شن و ماسه خشک طرح فشرده عمودی کاملا محصور راه حل سفارشی

این پروژه یک کارخانه شن و ماسه خشک به سبک برج و فضا کارآمد است که از مواد خام 0 تا 5 میلی متری به عنوان خوراک استفاده می کند. این برج از یک طرح برج عمودی فشرده استفاده می کند و از یک چرخه حلقه بسته ترکیبی از خرد کردن ضربه و شکل دهی با طبقه بندی استاتیکی و دینامیکی دو مرحله ای برای تولید شن و ماسه تولید شده با عیار بالا استفاده می کند. ساختار برج به طور قابل توجهی ردپا را کاهش می دهد و آن را برای مناطق حاشیه ای شهری با دسترسی محدود به زمین و به عنوان یک تسهیلات پشتیبانی برای کارخانه های بتن آماده مناسب می کند. چالش‌های کلیدی: خطوط شن‌سازی سنتی دارای پلان‌های بزرگ و هزینه‌های بالای زمین هستند. کنترل دقیق محتوای ریز در محصولات شن و ماسه فرآیند خشک دشوار است و توزیع اندازه ذرات به طور قابل توجهی در نوسان است. انتشار گرد و غبار از خطوط تولید باز اغلب استانداردهای نظارتی را برآورده نمی کند. نکات برجسته راه حل: طراحی جمع و جور و عمودی به سبک برج، تجهیزات را در یک پیکربندی طبقه بندی شده از پایین به بالا مرتب می کند و از جریان گرانشی برای کاهش تعداد نوار نقاله ها و مصرف انرژی استفاده می کند و در نتیجه ردپایی تقریباً 60 درصد کوچکتر از طرح معمولی ایجاد می کند. سنگ شکن ضربه ای به طور موثر به مواد شکل می دهد، در حالی که صفحه ارتعاشی توزیع اندازه ذرات را کنترل می کند. در سیستم حلقه بسته، یک طبقه‌بندی‌کننده استاتیک طبقه‌بندی اولیه را انجام می‌دهد، به دنبال آن یک طبقه‌بندی دینامیکی برای طبقه‌بندی دقیق ثانویه، امکان تنظیم و کنترل محتوای پودر سنگ را فراهم می‌کند. ساختار برج کاملاً محصور از خروج گرد و غبار جلوگیری می کند و طراحی مدولار نصب و جابجایی سریع را تسهیل می کند.

مواد خام در محدوده اندازه 0 تا 5 میلی متر از طریق یک آسانسور نوع 400 به یک سیستم نوار نقاله کاملاً محصور وارد می شود، سپس برای تولید و شکل دهی ماسه وارد سنگ شکن ضربه ای می شود. پس از شکل‌دهی، مواد با نیروی گرانش به یک صفحه ارتعاشی برای کنترل اندازه ذرات جریان می‌یابند. مواد کم‌اندازه به‌طور متوالی وارد یک سیستم طبقه‌بندی مدار بسته دو مرحله‌ای می‌شوند که شامل یک طبقه‌بندی استاتیک و یک طبقه‌بندی دینامیک است و پس از طبقه‌بندی دقیق، ماسه تولیدی واجد شرایط را تولید می‌کند. پودر سنگ توسط سیستم طبقه بندی جدا شده و برای بازیافت جمع آوری می شود. مواد بزرگ از صفحه نمایش از طریق یک آسانسور به سنگ شکن ضربه ای برای چرخش مجدد و تغییر شکل بازگردانده می شود و یک چرخه حلقه بسته تشکیل می دهد که تضمین می کند محصول نهایی با مشخصات اندازه ذرات مطابقت دارد. کل خط دارای یک ساختار قاب فولادی به سبک برج است که از پایین به بالا به صورت زیر مرتب شده است: سیلو محصول نهایی، سیستم طبقه بندی، سیستم غربالگری، واحد اصلی ماسه سازی و سیستم تغذیه. این به صورت کاملاً بسته عمل می کند و مجهز به جمع کننده گرد و غبار پالس است تا اطمینان حاصل شود که انتشار گازهای گلخانه ای مطابق با استانداردهای نظارتی است.

طراحی فرآیند: بر اساس ویژگی‌های مواد خام، مدول ظرافت مورد نیاز ماسه نهایی و الزامات محتوای پودر، ما طراحی فرآیند شن‌سازی خشک از نوع برج، انتخاب و محاسبه سنگ شکن ضربه‌ای و واحدهای طبقه‌بندی استاتیک/دینامیک، طراحی ساختار فولادی برج، طرح‌بندی کارخانه و مجموعه کاملی از نقشه‌های کنترل الکتریکی و اتوماسیون را ارائه می‌کنیم. ساخت تجهیزات: ساخت کارخانه کامل کلیه تجهیزات، از جمله سنگ شکن ضربه ای، صفحه ارتعاشی، طبقه بندی استاتیک، طبقه بندی دینامیک، آسانسور، سیستم تسمه نقاله کاملا محصور، سیستم جمع آوری گرد و غبار پالس، و سیستم های کنترل الکتریکی هوشمند مبتنی بر PLC، همه دارای گواهینامه استاندارد 900CE و ISO900. نصب و راه اندازی: مهندسان در محل مستقر هستند تا بر نصب سازه فولادی به سبک برج، موقعیت یابی تجهیزات، اتصال خطوط لوله انتقال، سیم کشی برق و آزمایش یکپارچه سازی PLC نظارت کنند. آنها تست پذیرش واحدهای جداگانه را در شرایط بدون بار و همچنین عملیات مدار بسته با مواد خوراک را تکمیل می کنند و مدول ظرافت و محتوای پودر ماسه نهایی را تأیید می کنند. مدیریت عملیات و نگهداری: آموزش اپراتورها در مورد فرآیند ساخت شن و ماسه خشک از نوع برج. رویه های تنظیم پارامترهای طبقه بندی کننده؛ برنامه های تعویض برای قطعات سایش سنگ شکن ضربه ای. تامین قطعات یدکی؛ بازرسی سالانه؛ و پشتیبانی فنی از راه دور

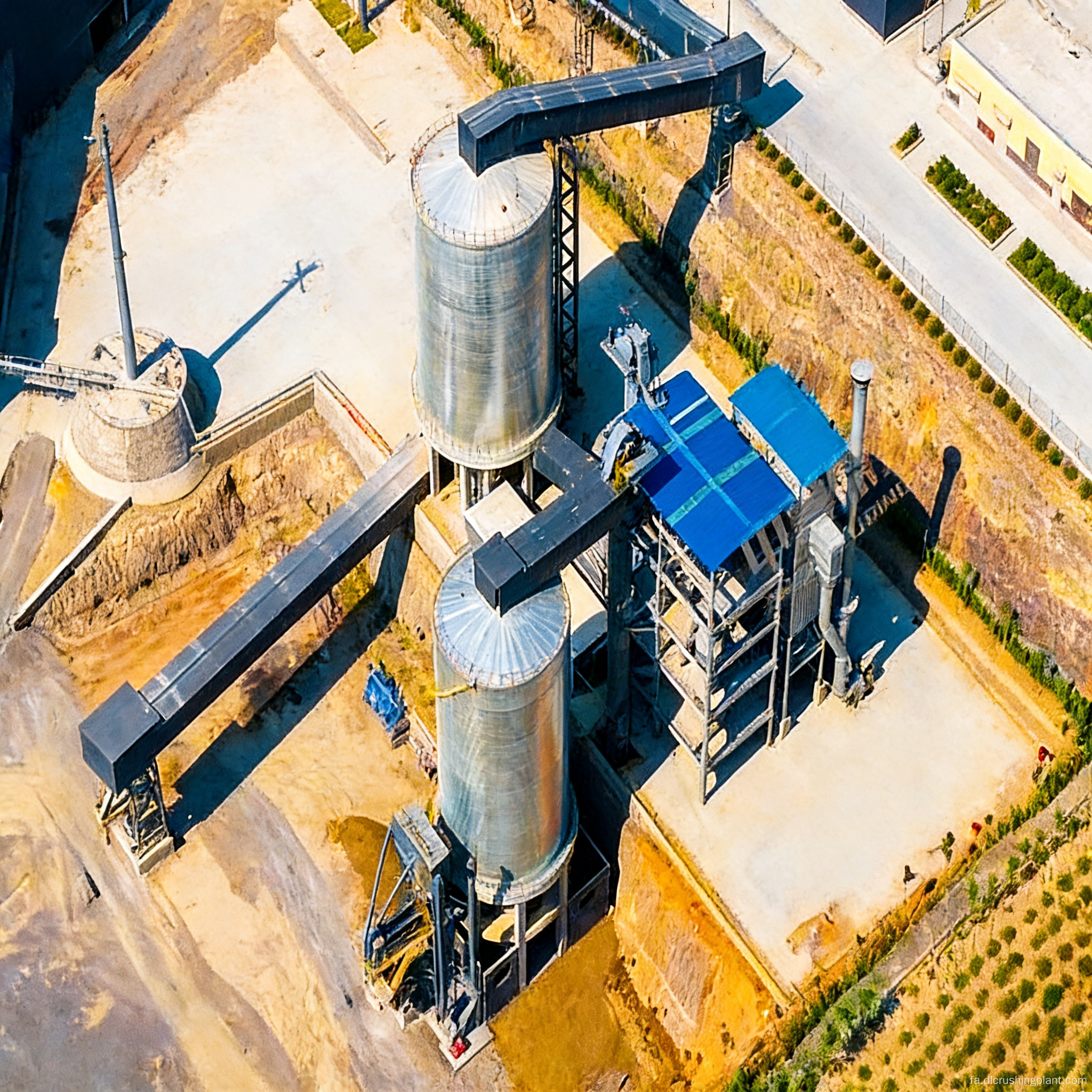

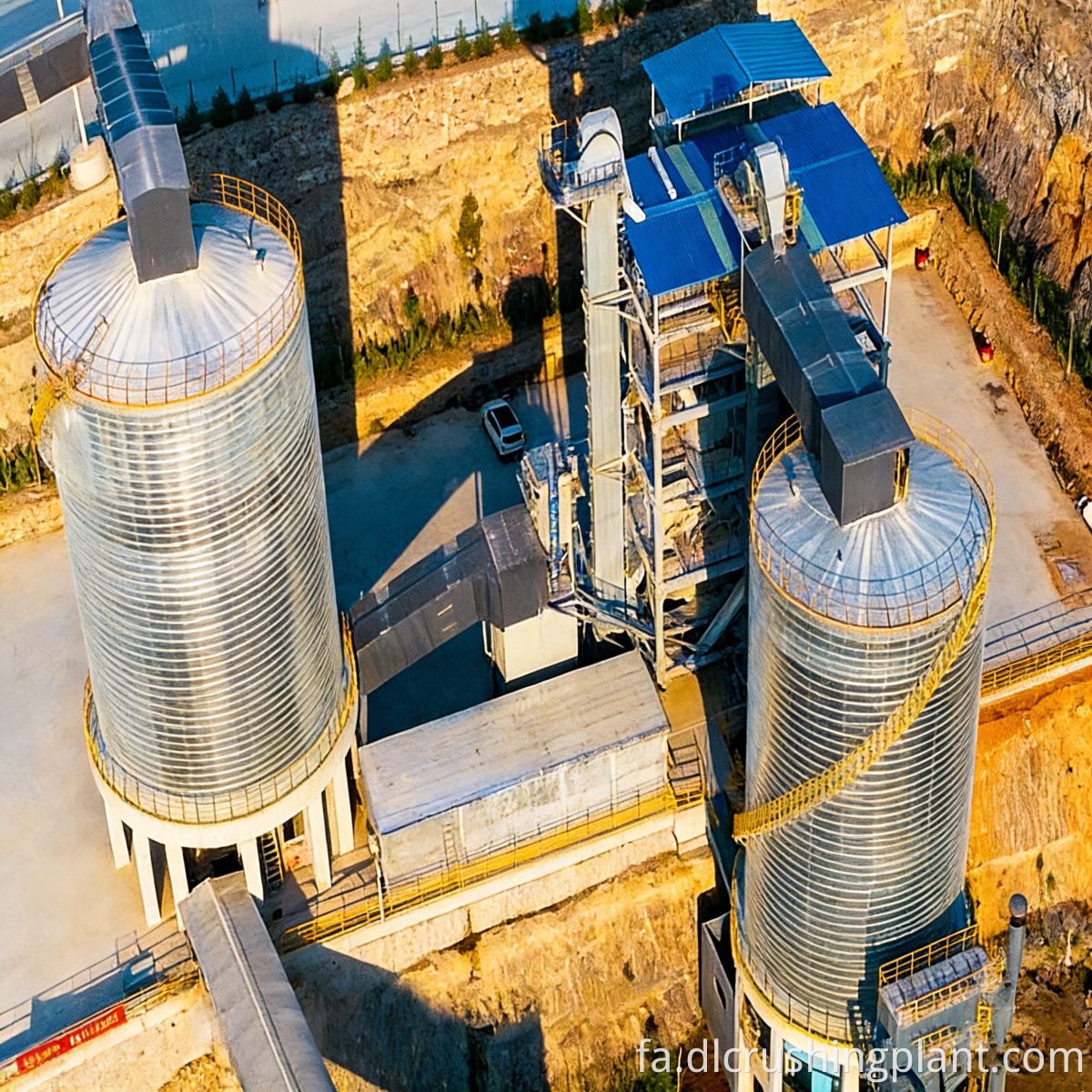

این پروژه در یک مرکز شن و ماسه خشک در مجاورت یک کارخانه بتن آماده در منطقه غربی سنگاپور واقع شده است. منابع زمین در این منطقه بسیار کمیاب است و به دلیل ردپای بیش از حد آنها، اجرای خطوط سنتی شن‌سازی با طرح مسطح غیرممکن است. کارخانه تولید شن و ماسه خشک از نوع برج و فضا کارآمد تنها حدود 40 درصد از زمین مورد نیاز راه حل های سنتی را اشغال می کند. با استفاده از سنگ آهک 0 تا 5 میلی متری به عنوان ماده خام، خوراک توسط یک سنگ شکن ضربه ای شکل می گیرد و سپس به طور دقیق توسط یک سیستم طبقه بندی دو مرحله ای (استاتیک و دینامیک) درجه بندی می شود تا شن و ماسه تولیدی با کیفیت بالا با مدول ظرافت 2.3-3.0 تولید شود. ساختار کاملا محصور برج با استانداردهای سختگیرانه انتشار صنعتی شهری سنگاپور مطابقت دارد. از زمان شروع عملیات، به طور مداوم شن و ماسه تولیدی با کیفیت بالا را به کارخانه های بتن آماده مجاور عرضه کرده است، با محتوای ریز ماسه تمام شده به طور دقیق کنترل شده و بین 5٪ تا 12٪ قابل تنظیم است. بازخورد مشتری: "در سنگاپور، جایی که زمین بسیار محدود است، چیدمان نوع برج تنها راه حلی بود که مناسب سایت ما بود. سیستم طبقه بندی دو مرحله ای به ما کنترل دقیقی بر محتوای ریزه کاری ها می دهد، و برج کاملا محصور شده تمام الزامات محیطی محلی را برآورده می کند. فشرده، کارآمد و تمیز دقیقاً همان چیزی است که ما نیاز داشتیم."

س: مزایای چیدمان به سبک برج در مقایسه با چیدمان مسطح چیست؟

A: طرح به سبک برج از جریان گرانشی برای کاهش تعداد نوار نقاله ها استفاده می کند، رد پا را تقریباً 60٪ کاهش می دهد، مسیرهای انتقال مواد را کوتاه می کند، و مصرف انرژی سیستم را تا حدود 20٪ در مقایسه با طرح تخت کاهش می دهد. پروژه کلید در دست برای کارخانه تولید شن و ماسه نوع برج با استفاده از فرآیند خشک این به ویژه برای مناطقی در حومه شهرها که زمین کمیاب است و برای استفاده در کارخانه های بتن آماده مناسب است.

س: کنترل ارائه شده توسط سیستم طبقه بندی استاتیکی و دینامیکی دو مرحله ای چقدر دقیق است؟

A: طبقه بندی استاتیک طبقه بندی درشت را برای حذف ذرات بزرگ انجام می دهد، در حالی که طبقه بندی دینامیک با تنظیم سرعت روتور، محتوای پودر در ماسه نهایی را دقیقاً کنترل می کند. محتوای پودر را می توان به طور مداوم در محدوده 5٪ تا 12٪ تنظیم کرد، نیازهای مختلف برای شن و ماسه تولیدی مورد استفاده در کاربردهای مختلف را برآورده کرد. نصب و راه اندازی تجهیزات تولید شن و ماسه مکانیکی.

س: حداکثر ظرفیت تولید یک کارخانه شن و ماسه از نوع تک برج چقدر است؟

A: ظرفیت تولید یک کارخانه شن و ماسه خشک نوع برج به طور کلی از 50 تا 150 TPH بسته به مدل سنگ شکن ضربه ای و پیکربندی سیستم طبقه بندی متغیر است. برای نیازهای مقیاس بزرگ، چندین واحد برج را می توان به صورت موازی وصل کرد تا به ظرفیت تولید تجمعی دست یابد.

س: عملکرد لرزه ای سازه فولادی برج چگونه است؟

پاسخ: سازه از یک قاب فولادی چند طبقه با مهاربندی مورب استفاده می کند که مطابق با استانداردهای طراحی لرزه ای محلی طراحی شده است. سیستم حلقه بسته برای آماده سازی شن و ماسه ساختمانی ایمنی سازه از طریق تجزیه و تحلیل اجزای محدود تأیید می شود و ما محاسبات طراحی سازه فولادی و نقشه های ساخت و ساز را ارائه می دهیم.
