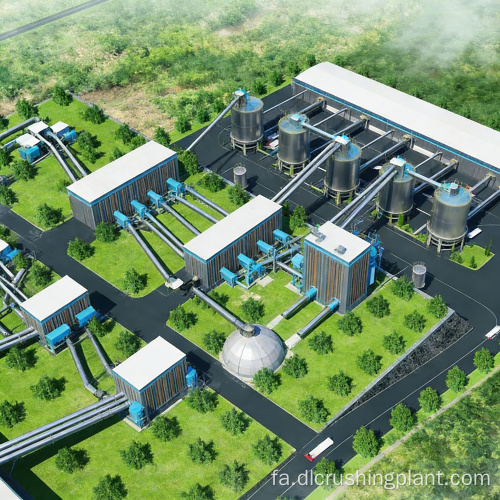

طرح تولید یکپارچه سبز و دوستدار محیط زیست برای سنگدانه های سنگ آهک و مواد اولیه شیمیایی

خط تولید مصالح سازگار با محیط زیست با جمع کننده گرد و غبار پالس PPC

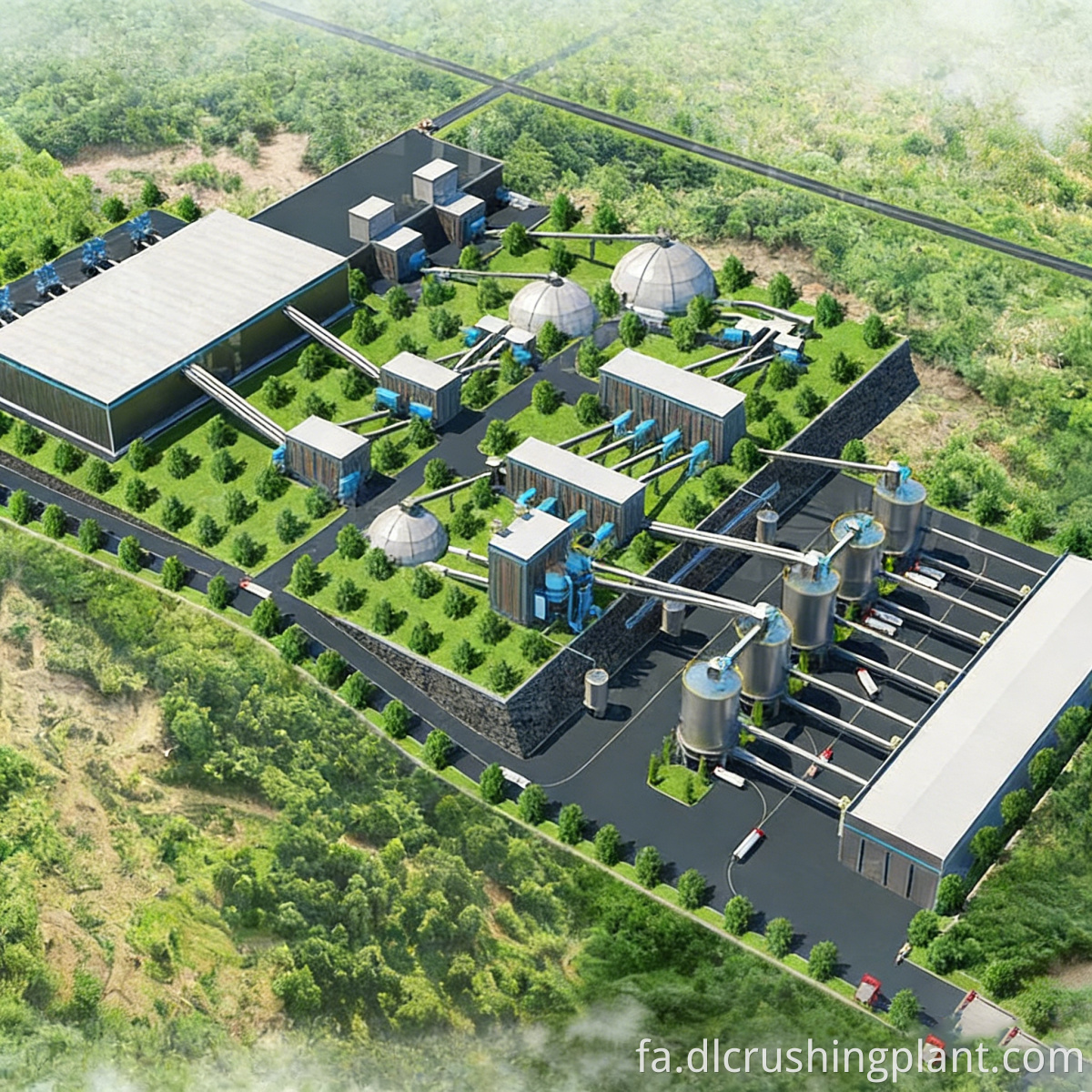

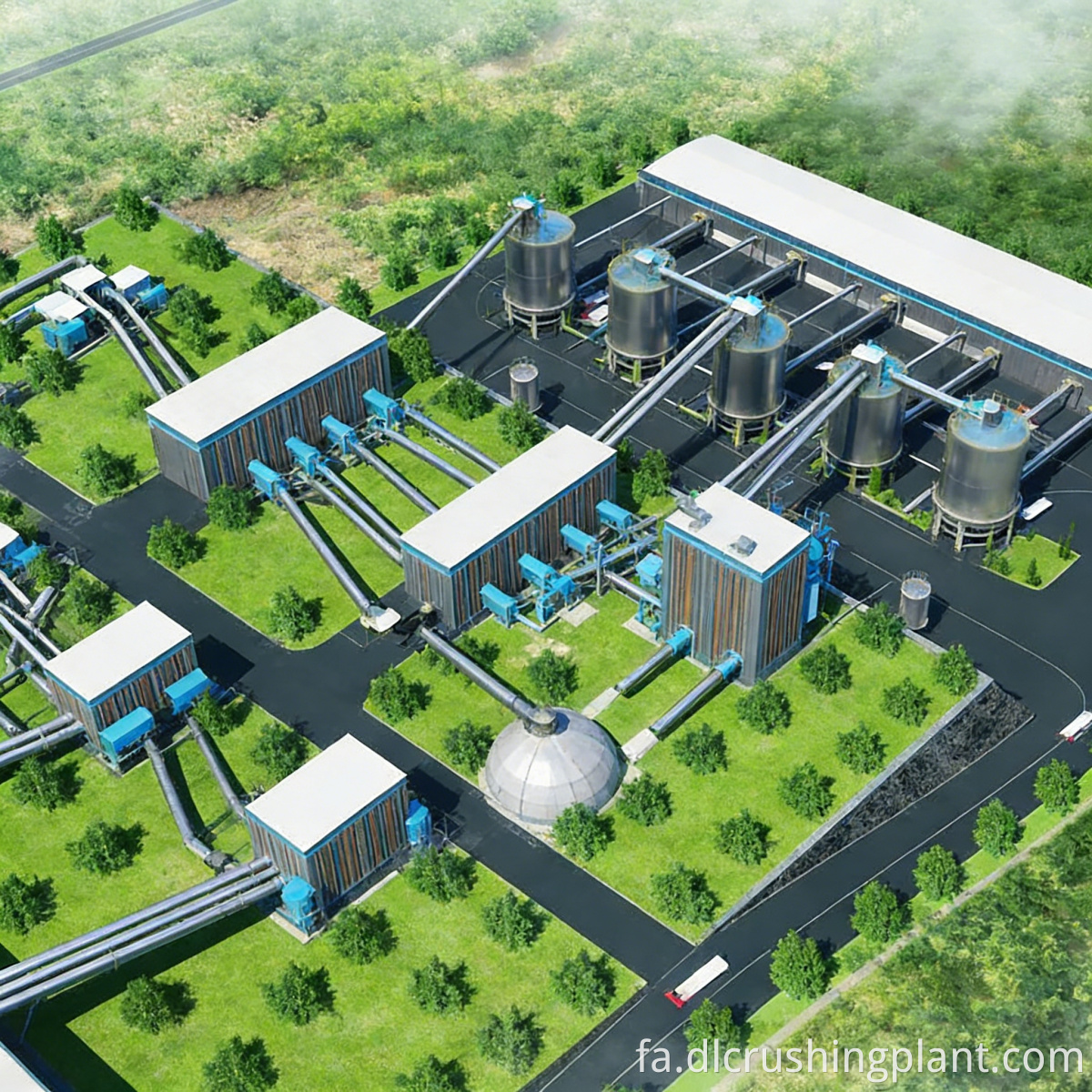

نمای کلی پروژه خط تولید سنگدانه

شرکت‌های استخراج شن و ماسه در مقیاس بزرگ سنتی دارای مجموعه محصولات باریکی هستند که فقط مصالح ساختمانی تولید می‌کنند. آنها با ضایعات شدید ناشی از دفع سنگ های خرد شده ارزان قیمت در خارج از محل مواجه می شوند که در نتیجه نرخ استفاده از منابع پایین است، در حالی که با فشارهای نظارتی محیطی سختگیرانه فزاینده ای دست و پنجه نرم می کنند. این راه حل یک خط فرآوری دوتایی را با ظرفیت سالانه 10 میلیون تن متریک طراحی می کند که هم دانه های شن و ماسه سبز و هم مواد خام شیمیایی را تولید می کند. این خط در مرکز سنگ شکن چکشی سنگین PCZ و مجهز به فیدر ارتعاشی ZGC و سیستم جمع آوری گرد و غبار کیسه ای پالس DMC، ماسه تولیدی 0 تا 5 میلی متر، سنگدانه های ریز 1 تا 2 میلی متر، سنگدانه های درشت 1 تا 3 میلی متر را به طور کارآمد تولید می کند، در حالی که به طور همزمان سنگ های خام با ارزش بالا را برای مواد شیمیایی با کیفیت بالا طبقه بندی می کند. مواد - مانند گوگرد زدایی شیمیایی و کلینکر سیمان - از این طریق به "یک معدن، دو محصول" و "استفاده کامل از منابع" دست یافت. کل خط دارای یک سازه فولادی کاملاً محصور با جمع‌آوری گرد و غبار کیسه‌ای با فشار منفی است که غلظت انتشار گرد و غبار را بسیار کمتر از استانداردهای ملی و کاملاً مطابق با استانداردهای ساخت و ساز معدن سبز تضمین می‌کند.

جریان فرآیند سفارشی خط تولید سنگدانه

مواد اولیه (سنگ آهک، تکه های بزرگ) ← فیدر ارتعاشی ZGC (تغذیه یکنواخت + صفحه میله برای حذف اولیه خاک) ← سنگ شکن چکشی سنگین PCZ (خردکاری تک مرحله ای با شکل دهی یک پاس، نسبت خرد شدن بالا و سرعت خروجی بالا) ← نوار نقاله ← تسمه نقاله ← ارتعاش درجه بندی دایره ای مصالح ساختمانی (0-5 میلی متر، 1-2 میلی متر، 1-3 میلی متر) که مستقیماً به سیلوهای محصول نهایی وارد می شود. علاوه بر این، سنگ آهک با کلسیم بالا و ناخالصی کم برای استفاده به عنوان مواد خام شیمیایی (سنگ آهک برای گوگرد زدایی، ماده خام برای کلینکر سیمان) جدا شده و غربال می شود و به طور جداگانه برای فروش خارجی ذخیره می شود. کل خط مجهز به جمع کننده گرد و غبار کیسه ای پالس DMC (با جمع آوری گرد و غبار مستقل در هر گره خرد کردن، غربالگری و انتقال)، یک ساختمان کارخانه مهر و موم شده با ساختار فولادی، و نوار نقاله های کاملا محصور است که جمع آوری گرد و غبار متمرکز و انتشار گازهای گلخانه ای سازگار را تضمین می کند.

خدمات EPC خط تولید سنگدانه

برنامه ریزی کارشناسی ارشد برای یک معدن سبز در مقیاس 10 میلیون تن و طراحی سفارشی فرآیندهای تولید دوگانه. ساخت تجهیزات کامل (سنگ شکن چکشی سنگین PCZ + فیدر ZGC + سیستم جمع آوری گرد و غبار DMC + صفحه ارتعاشی + نوار نقاله + سیستم کنترل الکتریکی)؛ طراحی و ساخت سازه های فولادی، ساختمان های کارخانه مهر و موم شده و شبکه های جمع آوری گرد و غبار در سراسر تاسیسات. برنامه ریزی و طراحی سیستم های لجستیک دو خطی برای سنگدانه ها و مواد خام شیمیایی. نصب، راه اندازی و عملیات آزمایشی یکپارچه 72 ساعته با بار کامل؛ راهنمایی در مورد بازرسی های پذیرش حفاظت از محیط زیست؛ و آموزش عملیاتی و نگهداری.

مطالعه موردی پروژه خط تولید سنگدانه در خارج از کشور

10 میلیون متریک تن در سال پایه تولید مشترک مصالح و مواد شیمیایی سبز در نووو لئون، مکزیک (راه اندازی در دسامبر 2023):

مشتری بزرگترین تامین کننده مصالح ساختمانی و مواد خام شیمیایی در شمال مکزیک است. معدن اصلی فقط مصالح ساختمانی تولید می کرد و مقادیر زیادی سنگ آهک با عیار پایین تا متوسط ​​با هزینه کم از طریق دفن زباله دفع شد که منجر به اتلاف منابع شدید و سود ناچیز شد. شرکت ما یک راه حل تولید دوگانه با ترکیب یک سنگ شکن چکشی سنگین PCZ و یک گردگیر کننده گرد و غبار DMC ارائه کرد و سنگ آهک معدن را بر اساس درجه های کیفی پردازش می کند: مواد ممتاز با کلسیم بالا به عنوان عامل گوگردزدایی و مواد خام سیمان (با قیمت 3 تا 5 برابر بالاتر از هر ماده سنگ شکن استاندارد در هر متریک سنگ فرآوری شده) عرضه می شود. سنگدانه ها پس از راه اندازی، تولید سالانه به حدود 7 میلیون تن سنگدانه شن و ماسه و حدود 3 میلیون متریک تن مواد خام شیمیایی رسید. نرخ بهره برداری جامع از منابع از 55 درصد به 95 درصد افزایش یافت و ارزش تولید سالانه سه برابر شد. کل خط تولید گواهی زیست محیطی را از SEMARNAT مکزیک دریافت کرد.

"این رویکرد تولید دوگانه، اقتصاد معدن ما را متحول کرد. به جای فروش همه چیز به عنوان سنگدانه های کم حاشیه، ما اکنون سنگ آهک درجه یک شیمیایی ممتاز را جدا می کنیم که 3 تا 5 برابر بیشتر به فروش می رسد. همراه با کنترل جامع گرد و غبار و گواهی SEMARNAT، ما به معدن سبز معیار در شمال مکزیک تبدیل شده ایم." - مدیر عامل شرکت Nuevo Leon Mineral Products، مکزیک

پرسش و پاسخ خط تولید سنگدانه

س: چگونه می توان تولید دو محصول (مجموعه + مواد خام شیمیایی) را در یک سیستم واحد به دست آورد؟

پاسخ: کلید انحراف مواد پس از غربالگری و درجه بندی نهفته است - پس از خرد کردن اولیه توسط یک سنگ شکن چکشی سنگین PCZ و درجه بندی صفحه ارتعاشی چند مرحله ای، مواد بر اساس محتوای کلسیم سنگ آهک، محتوای ناخالصی و اندازه ذرات به خطوط مختلف نوار نقاله محصول نهایی هدایت می شوند. مواد با کلسیم بالا و کم ناخالصی (CaO ≥ 52٪) مستقیماً به انبار مواد خام شیمیایی برای فروش خارجی ارسال می شود، در حالی که مواد استاندارد به انبار سنگدانه های ساختمانی ارسال می شود. خرد کردن سنگ آهک در خط تولید سنگدانه سبز پیکربندی شیرهای دیورتر و مش های صفحه را می توان در زمان واقعی بر اساس کیفیت سنگ معدن تنظیم کرد.

س: با تولید سالانه 10 میلیون تن متریک، چرا سنگ شکن چکشی سنگین PCZ هنوز در یک جریان فرآیند کوتاه برای عملیات تجهیزات استفاده می شود؟

A: سنگ شکن چکشی سنگین PCZ برای سنگ های با سختی متوسط ​​تا کم مانند سنگ آهک با حداکثر ظرفیت 2000 تا 2500 متریک تن در ساعت در هر واحد مناسب است. یک تاسیسات در مقیاس 10 میلیون تنی را می توان با سنگ شکن های چکشی سنگین 2-3 PCZ که به طور موازی کار می کنند، همراه با یک سیستم غربالگری چند خطی پیکربندی کرد. در مقایسه با یک فرآیند چند مرحله ای با استفاده از سنگ شکن های فکی و سنگ شکن های مخروطی، این راه اندازی به واحدهای کمتری نیاز دارد، برق کمتری مصرف می کند و نقاط نگهداری کمتری دارد. راه حل کلید در دست برای تاسیسات معدن سبز یک فرآیند کوتاه با مقیاس کوچک برابر نیست - سری PCZ به طور کامل قادر به پشتیبانی از ظرفیت تولید 10 میلیون تنی است.

س: الزامات خاص برای سنگ آهک مورد استفاده به عنوان یک ماده خام شیمیایی چیست؟

پاسخ: این در درجه اول به کاربرد پایین دست بستگی دارد - سنگ آهک برای کلینکر سیمان به CaO ≥ 48٪ و MgO ≤ 3٪ نیاز دارد، در حالی که سنگ آهک برای گوگرد زدایی گازهای دودکش در نیروگاه های زغال سنگ به CaO ≥ 50٪ و SiO2 ≤ 4٪ نیاز دارد. نقشه توزیع کیفی سنگ معدن از طریق نمونه‌برداری در محل و آزمایش‌های آزمایشگاهی تعیین می‌شود و یک طرح طبقه‌بندی و انحراف در طول مرحله طراحی ایجاد می‌شود تا اطمینان حاصل شود که مواد خام شیمیایی تولید شده مطابق با استانداردهای پایین دستی هستند. خرد کردن فرآیند کوتاه برای تولید سنگ‌آهک.

درخواست یک پیشنهاد برای راه حل تولید دوگانه و تجزیه و تحلیل استفاده جامع از منابع معدنی.
