راه حل کامل خط تولید شن و ماسه تولیدی سنگ آهک قابل اعتماد 2M TPA برای ساخت و ساز

خط تولید سنگ آهک و سنگ آهک Zhongyu Dingli 2M TPA یک سیستم پردازش یکپارچه است که خرد کردن اولیه، شکل‌دهی، ساخت ماسه، غربالگری چند مرحله‌ای و شستشوی شن و ماسه را در یک فضای فشرده 12 مو (تقریباً 8000 متر مربع) پوشش می‌دهد. این خط از یک فیدر ارتعاشی DLZGC1550P برای ورودی مواد خام کنترل شده، یک سنگ شکن چکشی سنگین DLPCZ1815 برای کاهش اولیه سنگ آهک خام خریداری شده و یک سنگ شکن شکل دهنده DLPCZ1622 برای خرد کردن ثانویه و بهبود شکل ذرات استفاده می کند. یک سیستم صفحه ارتعاشی چند مرحله ای خروجی را به پنج مشخصات محصول نهایی طبقه بندی می کند: 0-5mm، 5-10mm، 10-20mm، 20-40mm و 40-80mm. کسری 40-80 میلی‌متری بالاتر از اندازه هدف، قبل از اینکه به صفحه نمایش برای طبقه‌بندی مجدد در یک مدار حلقه بسته بازگردانده شود، به یک Sand Maker و سنگ شکن ضربه‌ای شفت عمودی برای کاهش بیشتر هدایت می‌شود. کسر ریز 0-5 میلی متری برای تمیز کردن و آبگیری از یک ماسه شوی عبور می کند تا ماسه شسته تمام شده تولید شود. این سیستم تولید محصول طراحی شده سالانه 1.2 میلیون تن پودر سنگ و سنگ خرد شده را در محدوده مشخصات کامل، با سرمایه گذاری کل پروژه 28 میلیون یوان از جمله 838000 یوان در زیرساخت اختصاصی حفاظت از محیط زیست ارائه می دهد.

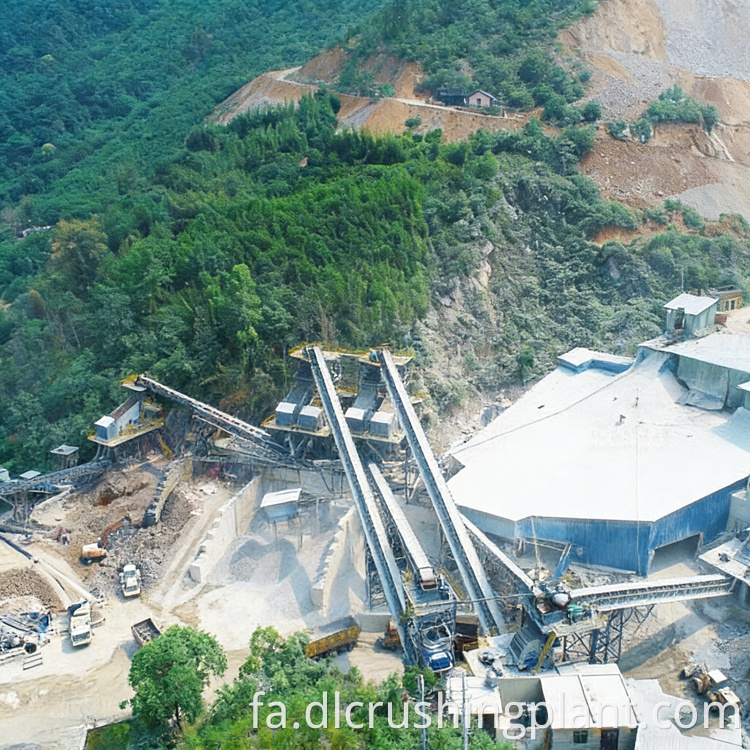

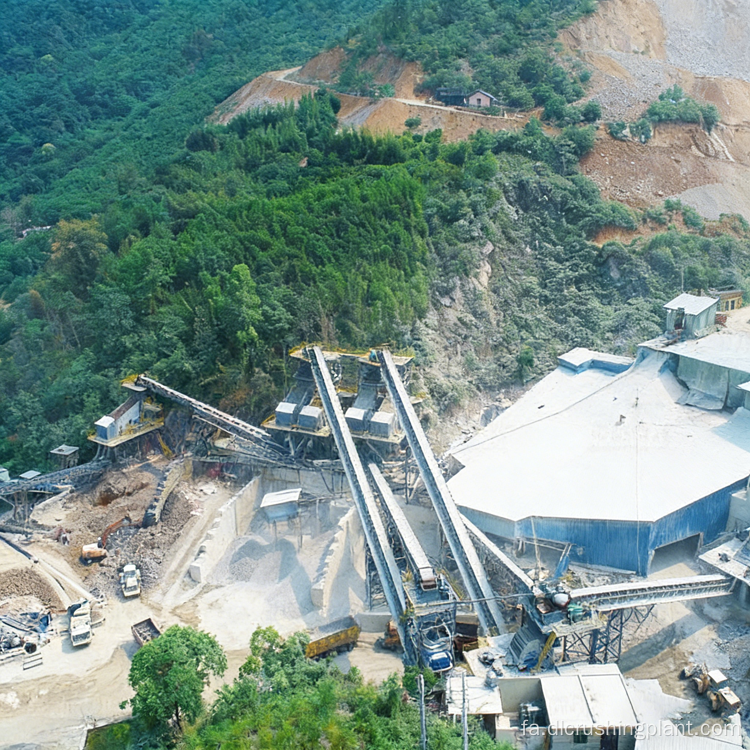

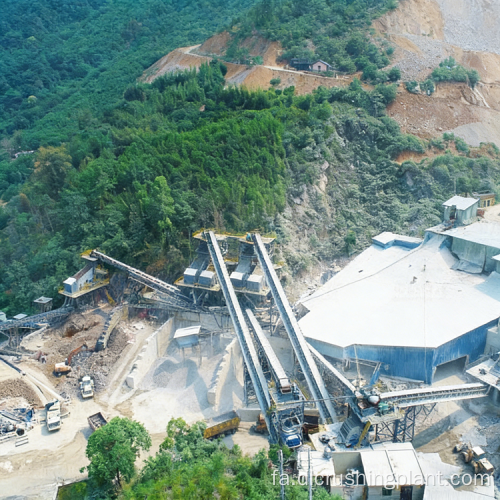

بررسی اجمالی پروژه

این پروژه برای تامین سنگدانه های سنگ آهک با کیفیت بالا و شن و ماسه تولیدی به بازارهای ساخت و ساز منطقه ای، مهندسی راه و تولید بتن توسعه یافته است. با سرمایه گذاری کل 28 میلیون یوان و مساحت سایت تقریباً 8000 متر مربع، این کارخانه حول یک خط تولید کارآمد طراحی شده است که خروجی را در واحد زمین و سرمایه گذاری سرمایه به حداکثر می رساند. سنگ آهک مستقیماً به عنوان سنگ خام خریداری شده تهیه می شود که نیاز به عملیات معدن کاری در محل را از بین می برد و زنجیره تامین را ساده می کند. چالش اصلی تولید در دستیابی همزمان به پنج مشخصات محصول نهایی متمایز از یک جریان مواد خام در حالی که شکل ذرات ثابت، پایداری درجه بندی و تمیزی محصول در تمام بخش ها حفظ می شود، نهفته است. پیکربندی چند مرحله‌ای خرد کردن و غربالگری با پردازش مجدد حلقه بسته با اطمینان از بازگرداندن مداوم مواد با اندازه بزرگ به سنگ شکن تا زمانی که مشخصات هدف را برآورده کند، به حداکثر رساندن بازده مواد خام و به حداقل رساندن ضایعات، این موضوع را برطرف می‌کند. مرحله شستشوی شن و ماسه یکپارچه کیفیت محصول را برای بخش 0-5 میلی متری افزایش می دهد و نیازهای تمیزی اختلاط بتن و کاربردهای آسفالت را برآورده می کند. سرمایه گذاری حفاظت از محیط زیست 838000 یوان نشان دهنده تعهد کارخانه به مهار گرد و غبار، بازیافت آب و انطباق با استانداردهای زیست محیطی قابل اجرا است.

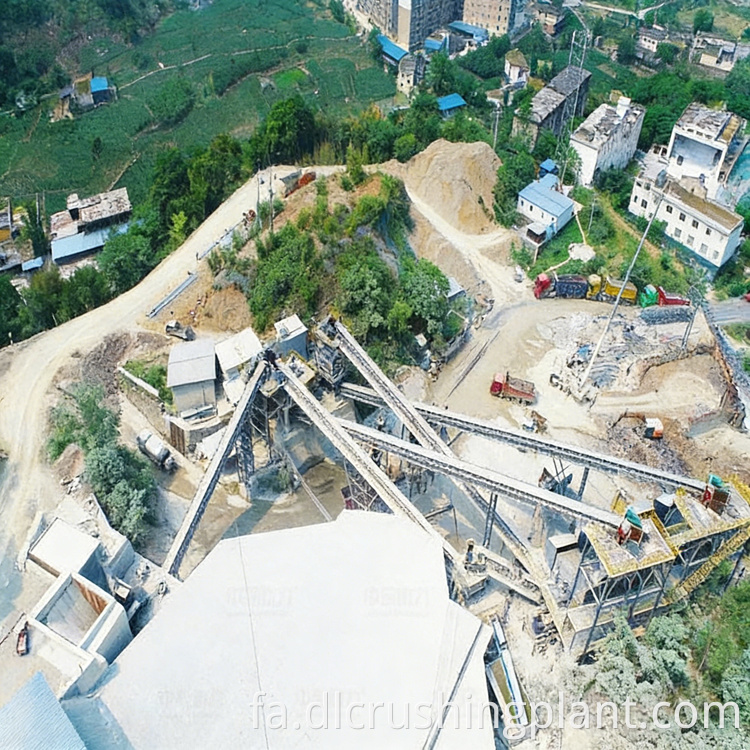

جریان فرآیند

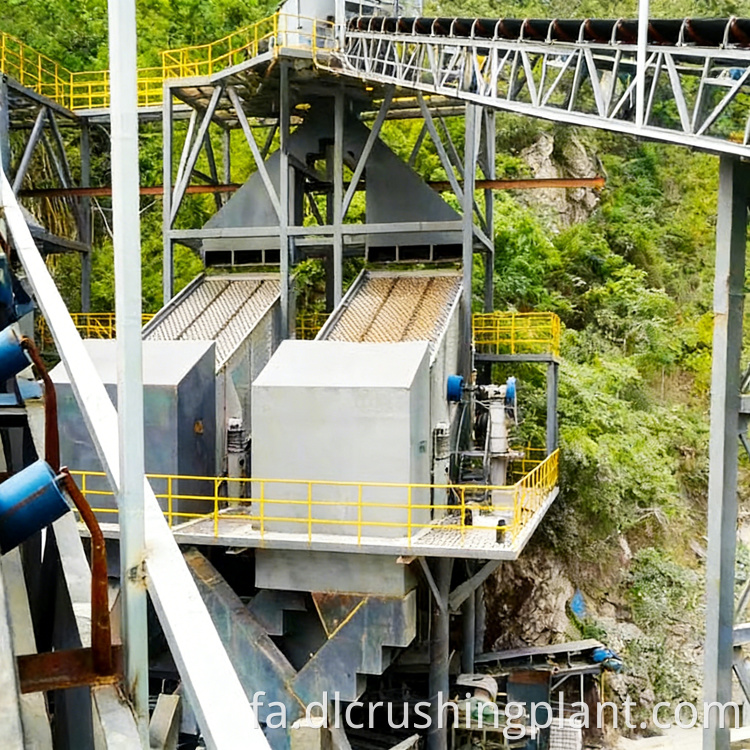

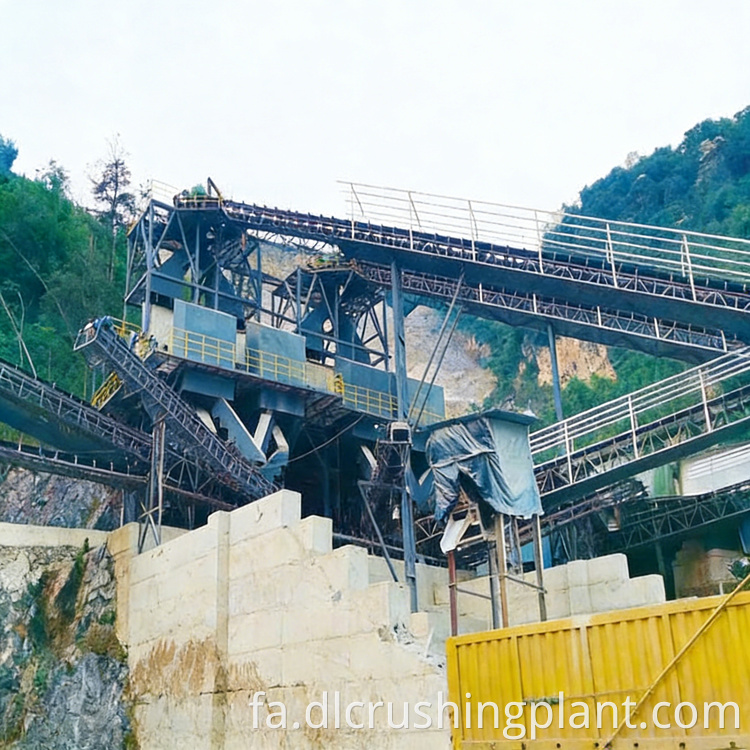

سنگ آهک خام خریداری شده توسط یک لودر جلویی در قیف اولیه بارگیری می شود و به طور یکنواخت از طریق فیدر ارتعاشی DLZGC1550P به سنگ شکن چکشی سنگین DLPCZ1815 برای کاهش اولیه تغذیه می شود. خروجی خرد شده اولیه توسط تسمه به سنگ شکن شکل دهی DLPCZ1622 برای خرد کردن ظریف ثانویه منتقل می شود که اندازه ذرات را اصلاح می کند و هندسه مکعبی را بهبود می بخشد. سپس مواد شکل گرفته برای طبقه بندی اولیه به صفحه ارتعاشی مرحله اول یا یک قیف انتقال منتقل می شود. از صفحه نمایش مرحله اول، مواد 40-80 میلی متری برای ذخیره سازی به قیف محصول نهایی هدایت می شود و ریزدانه های 0-5 میلی متری برای تمیز کردن و آبگیری مستقیماً به واشر شنی وارد می شوند. بخش متوسط ​​باقیمانده به یک صفحه ارتعاشی مرحله دوم می رسد که در آن به جریان های 0-5 میلی متری، 5-10 میلی متری و 10-40 میلی متری تقسیم می شود. کسر 10-40 میلی متری به دستگاه غربالگری مرحله سوم منتقل می شود که بخش نهایی نهایی 10-20 میلی متر و 20-40 میلی متر را برای انتقال مستقیم به قیف محصول نهایی تولید می کند. هر ماده بزرگ 40-80 میلی متری از صفحه ثانویه برای کاهش اندازه بیشتر به Sand Maker و سنگ شکن ضربه ای شفت عمودی وارد می شود، سپس در یک حلقه بسته به مدار غربالگری بازگردانده می شود تا از استفاده کامل از مواد خام اطمینان حاصل شود.

محتوای خدمات EPC

Zhongyu Dingli خدمات کامل پروژه EPC را برای خط تولید شن و ماسه سنگ آهک 2M TPA ارائه می دهد. در مرحله طراحی مهندسی، تیم فنی ویژگی‌های مصالح سنگ آهک، محدودیت‌های منطقه سایت و نیاز محصول پنج مشخصات را برای تعیین چیدمان تجهیزات بهینه، انتخاب سنگ شکن، تنظیمات عرشه صفحه و طراحی مدار حلقه بسته در ردپای سایت 12 مو ارزیابی می‌کند. در طول تولید، تمام تجهیزات اصلی از جمله سنگ شکن چکشی سنگین، سنگ شکن شکل دهی، ماسه ساز، سنگ شکن ضربه ای شفت عمودی، صفحه ارتعاشی و واشر شنی در داخل با استانداردهای کیفیت دقیق و اجزای مقاوم در برابر سایش مناسب برای پردازش مداوم سنگ آهک در مقیاس بزرگ تولید می شوند. برای نصب و راه اندازی، مهندسان Zhongyu Dingli توالی کامل ساخت و ساز و ادغام، هماهنگی کارهای عمرانی، مونتاژ تجهیزات، نصب نوار نقاله و راه اندازی سیستم را برای دستیابی به عملکرد پایدار در هر پنج خروجی مشخصات محصول مدیریت می کنند. در مرحله عملیات و تعمیر و نگهداری، این شرکت نظارت از راه دور، پشتیبانی تعمیر و نگهداری برنامه ریزی شده، تامین قطعات سایش و کمک به انطباق با محیط زیست را برای حفظ تولید قابل اعتماد طولانی مدت در سطح خروجی سالانه 1.2 میلیون TPA ارائه می دهد.

موارد و داده های پروژه

این پروژه خرد کردن سنگ آهک 2M TPA کارایی سرمایه بالایی را با سرمایه گذاری کل 28 میلیون یوان نشان می دهد که یک خط تولید کاملاً مجهز را پوشش می دهد که پنج مشخصات کلی را به طور همزمان در یک سایت فشرده 8000 متر مربع ارائه می دهد. تولید سالانه طراحی شده 1.2 میلیون تن پودر سنگ و سنگ خرد شده ظرفیت عرضه کافی برای برنامه های بزرگ ساخت و ساز منطقه ای و جاده سازی را فراهم می کند. Zhongyu Dingli سیستم های خرد کردن سنگ آهک و تولید شن و ماسه قابل مقایسه را در چندین استان چین و برای مشتریان بین المللی در آسیای جنوب شرقی و آفریقا ارائه کرده است و به طور مداوم به نرخ صلاحیت محصول نهایی بالاتر از 95٪ در تمام درجه های مشخصات دست یافته است. مدار ساخت و پردازش مجدد شن و ماسه حلقه بسته ثابت شده است که بازده مواد خام را در پیکربندی‌های تک خط مشابه به حداکثر می‌رساند، ضایعات مواد را کاهش می‌دهد و اقتصاد کلی کارخانه را بهبود می‌بخشد. قابلیت شستشوی شن و ماسه یکپارچه، محصول شسته شده ممتاز را به ترکیب خروجی اضافه می کند، بازار آدرس پذیر کارخانه را گسترش می دهد و درآمد هر تن سنگ آهک فرآوری شده را بهبود می بخشد.

سوالات متداول

Q1: چرا یک پیکربندی غربالگری چند مرحله ای برای یک خط خرد کردن سنگ آهک با پنج مشخصات ضروری است؟

یک مرحله غربالگری نمی‌تواند به طور همزمان پنج کسر اندازه ذرات مجزا را بدون خطر آلودگی درجه بین مشخصات مجاور جدا کند. یک پیکربندی غربالگری سه مرحله ای، همانطور که در این خط تولید استفاده می شود، به هر صفحه اجازه می دهد تا محدوده اندازه باریک تری را با دقت طبقه بندی بالاتر انجام دهد. مرحله اول درشت ترین و مرغوب ترین بخش ها را برای ذخیره سازی یا شستشو فوری جدا می کند، مرحله دوم مواد با اندازه متوسط ​​را به دانه های هسته طبقه بندی می کند و مرحله سوم جداسازی نهایی بین محصولات نهایی 10-20 میلی متر و 20-40 میلی متر را انجام می دهد. این رویکرد مرحله‌ای تضمین می‌کند که هر مشخصات با تحمل اندازه ذرات دقیق مورد نیاز برای کاربردهای بتن، آسفالت و پایه جاده مطابقت دارد.

Q2: مدار ساخت ماسه حلقه بسته چگونه استفاده از مواد خام را بهبود می بخشد؟

در مدار حلقه بسته، مواد بزرگ 40 تا 80 میلی‌متری که توسط Shaping Crusher نمی‌توان آن‌ها را کاهش داد، برای کاهش اندازه بیشتر به Sand Maker و سنگ شکن ضربه‌ای شفت عمودی هدایت می‌شود، سپس برای طبقه‌بندی مجدد به صفحه ارتعاشی بازگردانده می‌شود تا اینکه به عنوان زباله دور ریخته شود. این حلقه بازفرآوری مداوم تضمین می‌کند که تمام مواد سنگ آهک خام در نهایت به مشخصات محصول نهایی قابل استفاده کاهش می‌یابد و از دست دادن عملکردی که در یک سیستم مدار باز رخ می‌دهد که در آن بخش‌های بزرگ به سادگی رد می‌شوند، حذف می‌شود. نتیجه، نرخ تبدیل کلی سنگ آهک خام به محصولات قابل فروش است که مستقیماً اقتصاد خط تولید را بهبود می بخشد.

Q3: چه اقدامات زیست محیطی در این خط تولید خرد کردن سنگ آهک گنجانده شده است؟

این پروژه شامل یک سرمایه گذاری اختصاصی حفاظت از محیط زیست به مبلغ 838000 یوان می باشد که به سیستم های سرکوب گرد و غبار در مراحل خرد کردن و غربالگری، سیستم های انتقال محصور برای به حداقل رساندن انتشار ذرات معلق در هوا و سیستم بازیافت آب که از مرحله شستشوی شن و ماسه پشتیبانی می کند، اختصاص یافته است. ماسه شوی ماسه شسته تمیز تولید می کند و آب گل را جدا می کند که به جای تخلیه، در داخل کارخانه تصفیه و بازیافت می شود. تجهیزات جمع‌آوری گرد و غبار، پودر سنگ ریز تولید شده در حین خرد کردن و غربال‌گری خشک را جمع‌آوری می‌کنند که به‌جای رهاسازی زباله به‌عنوان یک محصول پودر سنگ قابل فروش بازیافت می‌شود. این اقدامات تضمین می کند که کارخانه در طول عمر عملیاتی خود در چارچوب استانداردهای زیست محیطی قابل اجرا ملی و محلی عمل می کند.
