سیستم دو خط تولید سنگ آهک 1.8M TPA با شن و ماسه تولیدی و ماسه شسته

سیستم دو خط تولید سنگ آهک 1.8M TPA با شن و ماسه تولیدی و ماسه شسته

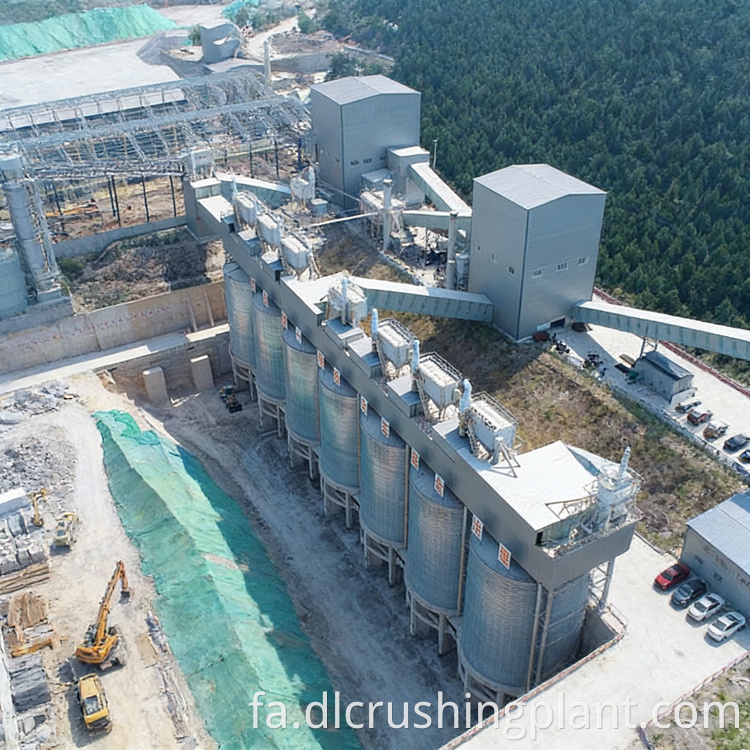

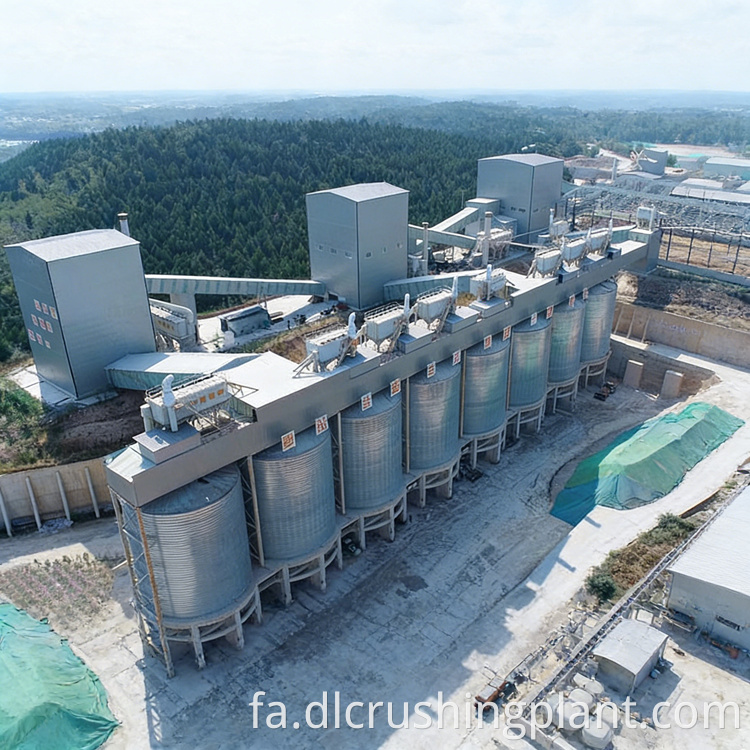

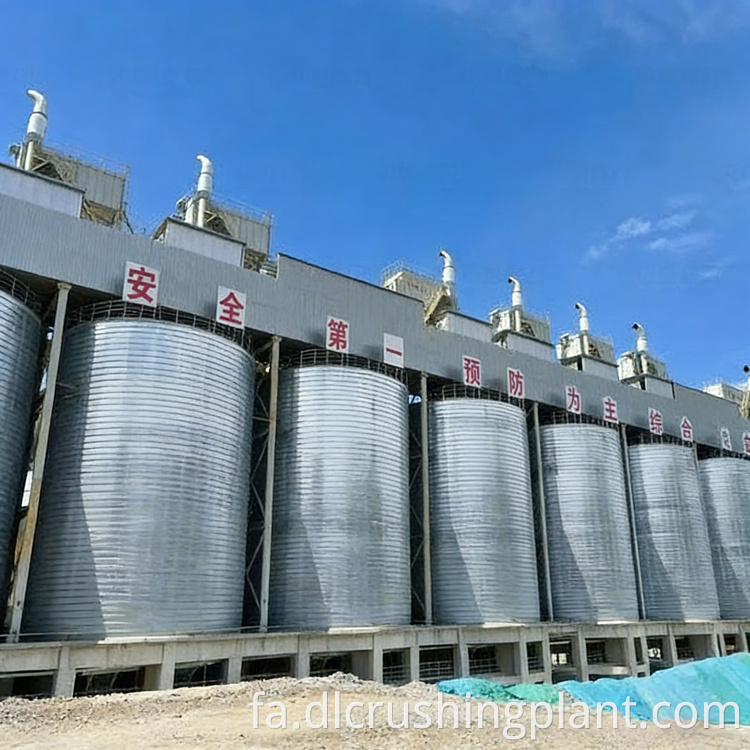

خط تولید سنگ آهک سنگ آهک Zhongyu Dingli 1.8M TPA به صورت دو خط تولید 900000 TPA موازی که به طور همزمان با یک خط پردازش شن و ماسه تولیدی و دو خط پردازش شن و ماسه شسته ادغام شده اند، ساخته شده است. سیستم تولید سنگدانه از یک فیدر ارتعاشی DLZGC2050 برای تامین مواد خام یکنواخت، یک سنگ شکن چکشی سنگین DLPCZ1820 برای کاهش اولیه بلوک های سنگ آهک خام تا 1000 میلی متر و یک سنگ شکن شکل دهی DLPC1622 برای خرد کردن ثانویه و شکل دهی ذرات استفاده می کند. صفحات ارتعاشی چند لایه در سه مرحله مواد را به مشخصات مورد نیاز طبقه بندی می کنند: پودر سنگ، 0-5 میلی متر، 1-2 میلی متر، 2-3 میلی متر، 2-4 میلی متر، 3-6 میلی متر و 4-8 میلی متر. خط شن و ماسه تولید شده، ریزه های 0-5 میلی متری را از طریق یک Sand Maker با بازگشت صفحه نمایش حلقه بسته و یک جداکننده پودر برای کنترل یکنواختی ظرافت پردازش می کند. خطوط شن و ماسه شسته شده از واشرهای شنی و دستگاه یکپارچه آبگیری و بازیابی برای تولید ماسه تمیز شسته شده با جداسازی آب گل استفاده می کنند. سیستم کامل سالانه 1.1 میلیون تن سنگ آهک، 300000 تن شن و ماسه تولیدی و 400000 تن ماسه شسته شده را با سرمایه گذاری کل پروژه 315 میلیون یوان از جمله 2.5 میلیون یوان برای تاسیسات اختصاصی حفاظت از محیط زیست تحویل می دهد.

بررسی اجمالی پروژه

این پروژه واقع در شهر Handan، استان هبی، برای تامین تقاضای مقیاس بزرگ برای سنگدانه های سنگ آهک چند مشخصات، شن و ماسه تولیدی و ماسه شسته شده به بازارهای ساخت و ساز منطقه، مهندسی راه و تولید بتن توسعه یافته است. سنگ آهک از معادن محلی چالش تولید همزمان هفت مشخصات محصول متمایز از یک جریان مواد خام، در حالی که استانداردهای کیفیت سختگیرانه و الزامات انطباق با محیط زیست را برآورده می کند، ارائه می کند. پیکربندی خط دوگانه برای به حداکثر رساندن ظرفیت سالانه و در عین حال حفظ افزونگی عملیاتی انتخاب شده است، به طوری که تعمیر و نگهداری برنامه ریزی شده در یک خط تولید کلی را قطع نمی کند. ادغام یک خط شن و ماسه تولیدی اختصاصی با تبدیل ذرات ریز سنگ آهک که در غیر این صورت زباله به شن و ماسه تولید شده با درجه بالا با درجه بندی پایدار می شوند، کمبود منطقه ای ماسه طبیعی را برطرف می کند. دو خط شن و ماسه شسته شده، جریان سنگدانه ریز را برای تولید شن و ماسه تمیز تمیز و مطابق با الزامات عملکرد اتصال در کاربردهای بتن و ملات اصلاح می کند. مقیاس کل پروژه 1.8 میلیون TPA با خروجی محصول متنوع، کارخانه را به عنوان یک مرکز عرضه کل جامع برای بازار منطقه ای هاندان قرار می دهد.

جریان فرآیند

بلوک های سنگ آهک خام تا 1000 میلی متر از قیف سنگ شکن اولیه از طریق فیدر ارتعاشی DLZGC2050 به سنگ شکن چکشی سنگین DLPCZ1820 برای خردایش اولیه وارد می شوند. خروجی خرد شده اولیه توسط یک صفحه ارتعاشی مرحله اول به سه جریان غربال می شود: تراشه های سنگی 0-100 میلی متر، دانه های نهایی 4-8 میلی متر و پودر خاک-سنگ. کسر 0-100mm به یک صفحه ثانویه ارتقا می یابد که بخش های بالای 60 میلی متر، دانه های 2-4 میلی متر، دانه های 3-6 میلی متر و مواد زیر 30 میلی متر را جدا می کند. کسری های بالای 60 میلی متر برای کاهش ثانویه به سنگ شکن شکل دهی DLPC1622 منتقل می شوند و برای طبقه بندی مجدد به صفحه ثانویه بازگردانده می شوند. مواد زیر 30 میلی‌متر به یک صفحه ثالث منتقل می‌شوند که تراشه‌های سنگی 2-3 میلی‌متری، 1-2 میلی‌متری و 0-5 میلی‌متری را همراه با پودر سنگ تولید می‌کند. از این نقطه جریان 0-5 میلی متری بین خط شن و ماسه تولید شده و خطوط ماسه شسته تقسیم می شود. در خط ماسه تولیدی، مواد 0-5 میلی متری وارد Sand Maker می شود و خروجی بالاتر از 3.7mm در یک حلقه بسته قبل از عبور مواد باقیمانده از جداکننده پودر برای رسیدن به ظرافت یکنواخت به Sand Maker برمی گردد. در خطوط شن و ماسه شسته شده، تراشه‌های سنگی 0-5 میلی‌متری وارد یک ماسه‌شویی می‌شوند و خروجی توسط یک دستگاه یکپارچه آب‌گیری و بازیابی پردازش می‌شود تا ماسه شسته تمام‌شده از آب گل جدا شود.

محتوای خدمات EPC

Zhongyu Dingli خدمات کامل EPC را برای خط تولید سنگ آهک 1.8M TPA ارائه می دهد. در مرحله طراحی مهندسی، تیم فنی ویژگی‌های سنگ آهک، طرح‌بندی سایت در Handan و ماتریس مشخصات کامل محصول را برای طراحی انتخاب تجهیزات بهینه، نسبت‌های کاهش مرحله خرد کردن، تنظیمات عرشه صفحه و ادغام خطوط موازی ارزیابی می‌کند. در طول تولید، تجهیزات اصلی از جمله سنگ شکن چکشی سنگین، سنگ شکن شکل دهی، ماسه ساز، صفحه ارتعاشی و سیستم آبگیری در داخل با استانداردهای بازرسی کیفیت مطابق با نیازهای کار مداوم بالای یک عملیات TPA 1.8M تولید می شود. برای نصب و راه اندازی، مهندسان Zhongyu Dingli بر توالی کامل ساخت و ساز در هر دو خط مصالح، خط شن و ماسه تولید شده و دو خط شن و ماسه شسته نظارت می کنند، کارهای عمرانی و یکپارچه سازی سیستم را برای دستیابی به خروجی سالانه هدف در تمام مشخصات محصول هماهنگ می کنند. در مرحله عملیات و تعمیر و نگهداری، این شرکت نظارت از راه دور هوشمند، برنامه‌ریزی نگهداری پیشگیرانه، تامین قطعات فرسوده و پشتیبانی از انطباق با محیط‌زیست را فراهم می‌کند، از تولید پایدار درازمدت و پایبندی به استانداردهای سرمایه‌گذاری حفاظت از محیط زیست 2.5 میلیون یوان در طول عمر عملیاتی تاسیسات اطمینان حاصل می‌کند.

موارد و داده های پروژه

پروژه Handan City، استان هبی قابلیت تولید دو خط 1.8M TPA را با تنوع کامل محصول از یک جریان مواد خام سنگ آهک نشان می دهد. خروجی سالانه 1.1 میلیون تن سنگ آهک، 300000 تن شن و ماسه تولیدی و 400000 تن ماسه شسته تایید شده است که هفت مشخصات محصول همزمان از پودر سنگ را از طریق سنگدانه درشت 4-8 میلی متر پوشش می دهد. کل سرمایه گذاری پروژه 315 میلیون یوان شامل زیرساخت های اختصاصی حفاظت از محیط زیست است که نشان دهنده انطباق کارخانه با استانداردهای زیست محیطی ملی و منطقه ای است. Zhongyu Dingli سیستم های تولید سنگ آهک سنگ آهک در مقیاس بزرگ را در چندین استان چین و برای مشتریان خارج از کشور در آسیای جنوب شرقی و آفریقا با نرخ بهره برداری ثابت از کارخانه و نرخ صلاحیت محصول نهایی بیش از 95٪ در تمام مشخصات کل تحویل داده است. خروجی شن و ماسه تولید شده از این پروژه ها ثابت کرده است که جایگزین قابل اعتمادی برای شن و ماسه طبیعی در تولید بتن و ملات است، با عملکرد دانه بندی پایدار که از طریق آزمایش کیفیت مداوم تأیید شده است.

سوالات متداول

Q1: پیکربندی دو خط چه سودی برای عملیات سنگ آهک 1.8M TPA دارد؟

ساختار دو خط دو مزیت کلیدی را فراهم می کند: تضمین ظرفیت و انعطاف پذیری عملیاتی. با دو خط موازی 900000 TPA، کارخانه می تواند تداوم کلی تولید را در طول تعمیر و نگهداری برنامه ریزی شده یا توقف غیرمنتظره در یک خط حفظ کند، و از تعطیلی کامل که قراردادهای عرضه کل را مختل می کند اجتناب کند. طرح دو خطی همچنین به کارخانه اجازه می دهد تا هر خط را در شرایط بار بهینه به جای فشار دادن یک خط به حداکثر تنش اجرا کند، که نرخ سایش اجزای حیاتی از جمله سنگ شکن چکشی سنگین و سنگ شکن شکل دهی را کاهش می دهد و عمر کلی تجهیزات را افزایش می دهد.

Q2: نقش خط شن و ماسه تولیدی در سیستم تولید سنگدانه سنگ آهک چیست؟

خط شن و ماسه تولیدی، کسر ریز 0-5 میلی متری ایجاد شده در هنگام خرد کردن سنگ آهک را که در غیر این صورت به عنوان زباله کم ارزش انباشته می شود، به ماسه تولید شده با درجه بالا با درجه بندی کنترل شده تبدیل می کند. Sand Maker به ذرات ریز شکل می دهد تا هندسه مکعبی و بافت سطح را بهبود بخشد، در حالی که بازگشت صفحه نمایش حلقه بسته و جداکننده پودر، مدول ظرافت ثابت را در سراسر خروجی تضمین می کند. شن و ماسه تولیدی به دست آمده الزامات تولید بتن و ملات را به عنوان جایگزینی مستقیم برای شن و ماسه طبیعی گران قیمت و کمیاب برآورده می کند و جریان محصول با ارزشی را به کارخانه اضافه می کند و نرخ بهره برداری اقتصادی کلی از سنگ آهک خام را بهبود می بخشد.

Q3: فرآیند شن و ماسه شسته شده با فرآیند شن و ماسه تولید شده در این خط تولید چگونه متفاوت است؟

خط شن و ماسه تولید شده از پردازش خشک مکانیکی از طریق Sand Maker و جداکننده پودر برای شکل دادن و طبقه بندی ذرات ریز سنگ آهک به ماسه تولید شده یکنواخت استفاده می کند. خطوط شن و ماسه شسته شده از یک روش پردازش مرطوب استفاده می کنند که در آن تراشه های سنگی 0-5 میلی متری وارد یک ماسه شوی می شوند که خاک رس، گرد و غبار و ناخالصی های ریز را از طریق شستشو با آب حذف می کند و سپس خروجی توسط یک دستگاه یکپارچه آبگیری و بازیابی پردازش می شود تا ماسه تمیز شسته شده را از آب گل جدا کند. محصول شن و ماسه شسته شده دارای محتوای گرد و غبار کمتر و تمیزی بالاتر نسبت به شن و ماسه تولید شده با فرآوری خشک است، که آن را برای کاربردهایی با الزامات طراحی مخلوط بتن سخت ترجیح می دهد، در حالی که سیستم بازیابی آب گل انطباق با محیط زیست در فرآیند تخلیه آب را تضمین می کند.
