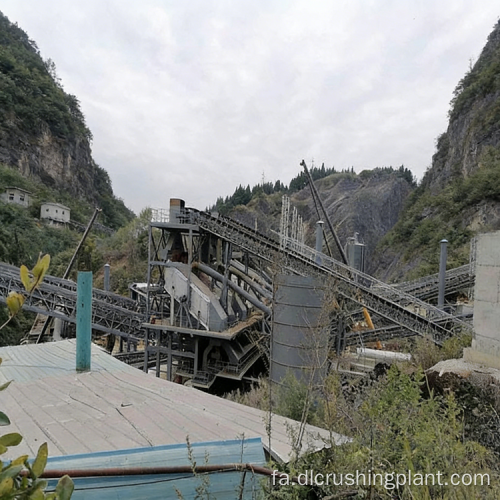

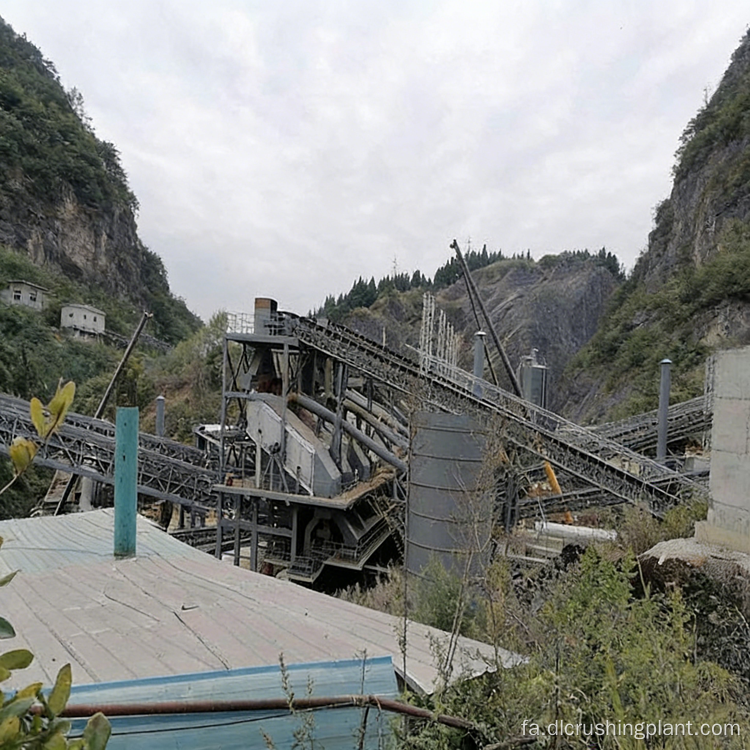

سیستم خرد کن سنگ آهک سنگ آهک 5M TPA راه حل توسعه دوگانه خروجی EPC کلید در دست

1. بررسی اجمالی پروژه

سیستم تولید سنگ آهک و سنگ آهک Zhongyu Dingli 5M TPA - ارتقاء ظرفیت کامل مبتنی بر توسعه

این پروژه 5 میلیون تنی سنگ آهک در سال یک توسعه استراتژیک است که یک خط فعلی ارتقا یافته 500000 TPA را با یک خط پردازش جدید 4.5 میلیون TPA تحت یک چارچوب EPC یکپارچه می کند. با سرمایه گذاری کل 10 میلیون یوان (شامل 1.5 میلیون یوان برای حفاظت از محیط زیست)، سیستم دو خطی ارزش دارایی اصلی را در حالی که ظرفیت کل را ده برابر می کند، به حداکثر می رساند و طیف گسترده ای از سنگدانه ها و شن و ماسه تولیدی را برای زنجیره های تامین ساخت و ساز و زیرساخت تولید می کند.

مقیاس پروژه

• تولید سالانه: 5 میلیون TPA (5 میلیون تن در سال)
• خط اصلی: 500000 TPA - سنگدانه های خرد شده
• خط توسعه: 4.5M TPA - شن و ماسه تولید شده، سنگ خرد شده شکل، ماسه خشک، مواد پودری
• کل سرمایه گذاری: 10 میلیون یوان (حفاظت از محیط زیست: 1.5 میلیون یوان)
• مواد پردازش: سنگ آهک

طیف کامل محصول

خط اصلی 500K TPA: پودر سنگ 0-5 میلی متر، 5-10 میلی متر، 10-20 میلی متر، 20-30 میلی متر، سنگ خرد شده 30-40 میلی متر

توسعه خط TPA 4.5M: ماسه خشک 0-3 میلی متر، ماسه تولیدی 0-3 میلی متر، سنگ خرد شده 5-22 میلی متر، سنگ خرد شده به شکل 5-26 میلی متر، ماسه خاکی 0-5 میلی متر، مواد پودری 0-0.075 میلی متر

سناریوی کاربردی

معادن سنگ آهک بزرگ، پایگاه‌های تامین مصالح منطقه‌ای، و شرکت‌های مصالح ساختمانی که به دنبال توسعه خروجی در حین استفاده مجدد از زیرساخت‌های موجود هستند - که در آن سنگدانه‌های چندگانه و شن و ماسه تولیدی به طور همزمان برای بتن تجاری، آسفالت، پایه جاده‌ها و بازارهای مصالح ساختمانی مورد نیاز است.

نقاط درد اصلی حل شد

خط موجود که با فشار CAPEX گسترش زیاد استفاده نمی شود: یکپارچه سازی دو خطی تجهیزات اصلی را حفظ می کند در حالی که خط جدید 4.5M TPA ROI را در سایت موجود به حداکثر می رساند.

محدوده محدود محصول محدود کننده پوشش بازار: بیش از 10 مشخصات محصول از پودر سنگ تا مصالح 40 میلی متری به اضافه شن و ماسه تولیدی.

فشار انطباق با محیط زیست در مقیاس گسترده: 1.5 میلیون یوان سرمایه گذاری اختصاصی زیست محیطی با سیستم های بسته و مدیریت گرد و غبار.

برنامه ریزی پیچیده چند محصول در یک سایت: چیدمان دو خطی هماهنگ با انبارهای محصول مجزا و جریان مواد بهینه شده.

نکات برجسته راه حل

• استراتژی توسعه در محل: خط اصلی حفظ شده و یکپارچه، ضایعات بازسازی سایت صفر
• خروجی موازی دو خطی که طیف کامل کل از پودر 0.075 میلی متر تا سنگ درشت 40 میلی متر را پوشش می دهد.
• 1.5 میلیون یوان سرمایه گذاری زیست محیطی - گرد و غبار، آب و سر و صدا به طور کامل مدیریت شده است
• تحویل کامل EPC که هر دو خط را به عنوان یک سیستم یکپارچه پوشش می دهد

2. جریان فرآیند

سنگ شکن سنگ آهک دو خط با تولید سنگدانه و شن و ماسه

در خط اصلی 500K TPA، سنگ آهک توسط یک فیدر ارتعاشی ZGC1138 به یک سنگ شکن فکی PE750x1060 برای خرد کردن اولیه وارد می شود، سپس توسط یک سنگ شکن چکشی XPC1012 برای کاهش و شکل دهی ثانویه پردازش می شود. مواد توسط صفحه‌های ویبره 3VRZ460 و 2VRZ2460 به محصولات 0-5mm، 5-10mm، 10-20mm، 20-30mm و 30-40mm طبقه‌بندی می‌شوند.

در خط انبساط 4.5M TPA، سنگ آهک از طریق یک مدار هدفمند، تحت خرد شدن و شکل دهی چند مرحله ای قرار می گیرد و ماسه خشک 0-3 میلی متر، ماسه تولیدی 0-3 میلی متر، سنگ خرد شده به شکل 5-22 میلی متر و 5-26 میلی متر، ماسه خاکی 0-5 میلی متر و ماسه پودر خاکی 0-5 میلی متر تولید می کند. هر دو خط به صورت موازی هماهنگ عمل می کنند و زیرساخت های سایت و سیستم های نقاله را برای حداکثر بهره وری به اشتراک می گذارند.

3. محتوای خدمات EPC

10 میلیون یوان EPC دو خطی - ادغام دارایی موجود و تحویل کامل

طراحی راه حل

• بررسی خط موجود و ارزیابی یکپارچه سازی (صفحه نمایش ZGC1138، PE750x1060، XPC1012، VRZ)
• طراحی فرآیند خط توسعه برای خروجی چند مشخصات 4.5M TPA
• چیدمان کارخانه دو خطی هماهنگ با زیرساخت مشترک
• طرح انطباق با محیط زیست با تخصیص بودجه 1.5 میلیون یوان

ساخت تجهیزات

• پکیج تجهیزات کامل خط توسعه: سنگ شکن، ماسه ساز، صفحه ارتعاشی، فیدر، نوار نقاله.
• بسته زیست محیطی: کارگاه های بسته، گردگیر، سیستم های گردش آب
• اجزای سازگار برای ادغام یکپارچه با تجهیزات خط اصلی
• تولید دارای گواهی ISO با تست پذیرش کارخانه

نصب و راه اندازی

• نصب موازی خط توسعه بدون ایجاد اختلال در تولید خط اصلی
• راه اندازی کامل یکپارچه سازی دو خطی و بهینه سازی زمان بندی
• اجرای آزمایشی با 5M TPA ترکیبی با ضمانت عملکرد در تمام مشخصات محصول
• آموزش اپراتور برای عملیات هماهنگ چند خطی (5-7 روز)

پشتیبانی عملیات و تعمیر و نگهداری

• منبع تداوم بخش سایش خط اصلی (قطعات سازگار با PE750x1060، XPC1012)
• برنامه تعمیر و نگهداری خط توسعه با سرویس های برنامه ریزی شده
• قراردادهای نگهداری سالانه برای هر دو خط به عنوان یک سیستم یکپارچه
• نظارت از راه دور و مدیریت داده های تولید

4. موارد و داده های پروژه

عملکرد دنیای واقعی - سیستم سنگ آهک دو خط 5M TPA

پروژه: 5M TPA سنگ آهک خرد کردن و تولید مصالح - توسعه EPC سرمایه گذاری کل: 10 میلیون یوان (محیط زیست: 1.5 میلیون یوان) پیکربندی: خط اصلی 500K TPA حفظ شده + خط توسعه جدید 4.5M TPA

داده های تولید (پس از راه اندازی)

خروجی ترکیبی سالانه - هدف: 5 میلیون TPA - دستیابی به: 5.1 میلیون TPA خروجی خط اصلی سال 1 - هدف: 500000 TPA - دستیابی به: حفظ با ظرفیت کامل خروجی خط توسعه - هدف: 4.5 میلیون TPA - کل امتیازات TPA - 4.6M به دست آمده: انتشار گرد و غبار روی مشخصات - استاندارد: سازگار - به دست آمده: کمتر از 15 میلی گرم در متر مکعب کارایی CAPEX - کل RMB 10 میلیون - نتیجه: 2 RMB به ازای هر تن ظرفیت سالانه

استراتژی توسعه، خط اصلی 500K TPA شامل فیدر ارتعاشی ZGC1138، سنگ شکن فکی PE750x1060، سنگ شکن چکشی XPC1012 و هر دو صفحه ارتعاشی VRZ را حفظ کرده و به طور کامل یکپارچه می کند - نیاز به تخریب یا جایگزینی دارایی های کاربردی موجود را از بین می برد. خط جدید 4.5M TPA به صورت موازی ساخته شد، دسترسی به سایت و زیرساخت نوار نقاله را به اشتراک گذاشت و به ظرفیت ترکیبی کامل 5M TPA با سرمایه گذاری کل تنها 10 میلیون یوان دست یافت.

بازخورد مشتری

"رویکرد EPC دو خطی به ما اجازه می دهد تا کارخانه اصلی خود را در طول ساخت و ساز فعال نگه داریم. در عرض 12 ماه پس از امضای قرارداد، ما هر دو خط را به طور همزمان اجرا می کردیم. طیف محصولی که اکنون می توانیم ارائه دهیم، سه بخش جدید از مشتریان را باز کرده است که قبلاً نمی توانستیم به آنها خدمات ارائه دهیم."

• مدیر کل گروه سنگ آهک سنگدانه

5. سوالات متداول

Q1: آیا خط تولید اصلی می تواند در طول ساخت و ساز توسعه کار کند؟

بله. رویکرد گسترش EPC برای حداقل اختلال در تولید طراحی شده است. خط اصلی 500K TPA با سنگ شکن فکی PE750x1060، سنگ شکن چکشی XPC1012 و صفحه های ارتعاشی VRZ به عملکرد کامل خود در طول ساخت خط جدید 4.5M TPA ادامه می دهد. هر دو خط از زیرساخت های سایت مانند جاده های دسترسی و منبع تغذیه مشترک هستند، اما به طور مستقل کار می کنند، بنابراین راه اندازی توسعه نیازی به خاموش کردن خط اصلی ندارد. هنگامی که هر دو خط عملیاتی شدند، یک سیستم برنامه ریزی یکپارچه جریان مواد و تخصیص انبار محصول را برای حداکثر بازده ترکیبی هماهنگ می کند.

Q2: چرا خط توسعه محدوده محصول بسیار گسترده تری نسبت به نسخه اصلی تولید می کند؟

خط اصلی 500K TPA برای درجات استاندارد مصالح ساختمانی (5-40 میلی متر) طراحی شده است. خط جدید گسترش 4.5M TPA برای پاسخگویی به تقاضای بازار گسترده‌تر برای مصالح و شن و ماسه تولیدی طراحی شده است و محصولات ریز شامل شن و ماسه خشک 0-3 میلی متر، ماسه تولیدی 0-3 میلی متر، سنگ خرد شده به شکل 5-26 میلی متر و مواد پودری 0-0.075 میلی متر را اضافه می کند. این گستره وسیع‌تر محصول به سایت اجازه می‌دهد تا کارخانه‌های بتن تجاری، ایستگاه‌های اختلاط آسفالت، پیمانکاران پایه جاده‌ها و کاربران پودر کلسیم صنعتی را به طور همزمان تامین کند - حداکثر درآمد را به ازای هر تن سنگ آهک فرآوری‌شده.

Q3: سرمایه گذاری 1.5 میلیون یوان برای محیط زیست چگونه تخصیص داده می شود و با چه استانداردهایی مطابقت دارد؟

بودجه زیست محیطی 1.5 میلیون یوان چهار حوزه اصلی را پوشش می دهد: جمع کننده های گرد و غبار پالس در تمام نقاط خرد کردن، غربالگری و انتقال. یک ساختار کارگاه بسته که مناطق اصلی تولید را در بر می گیرد. یک سیستم آبپاش اتمیزه کننده برای سرکوب گرد و غبار در زمان واقعی. و یک سیستم گردش آب برای شستشوی شن و ماسه تولیدی با تخلیه مایع صفر. با هم، این اقدامات باعث انتشار گرد و غبار کمتر از حد استاندارد ملی می شود، نویز را در مرز سایت کنترل می کند و پروژه را قادر می سازد تا ارزیابی اثرات زیست محیطی را برای عملیات پردازش سنگ آهک 5M TPA انجام دهد.
