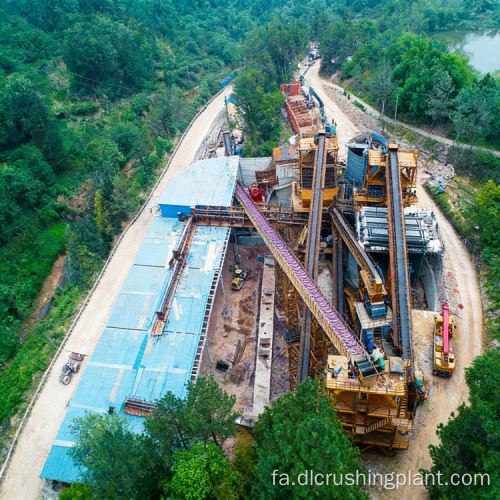

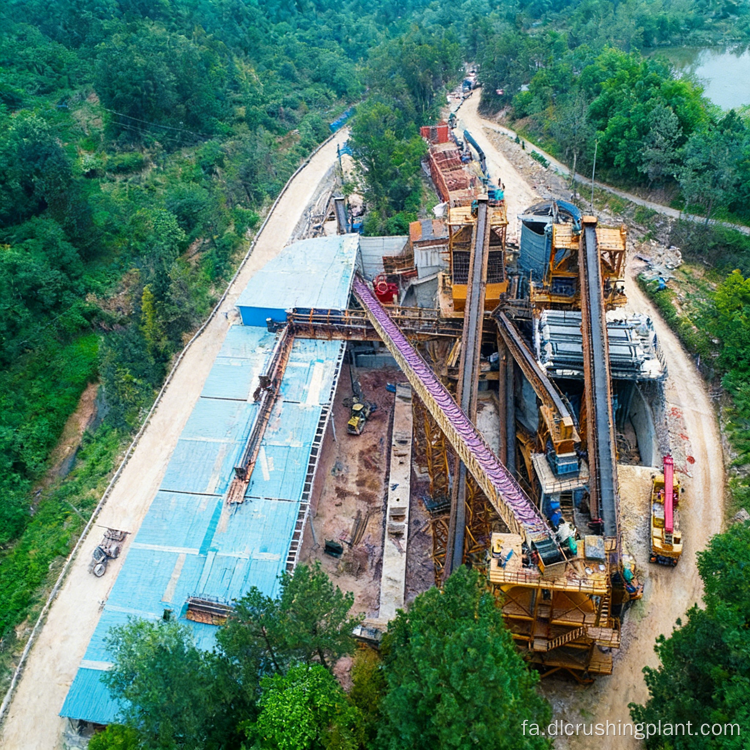

محلول EPC کارخانه شستشو و خرد کردن سنگ آهک فیلیپین با ماشین لباسشویی مارپیچی و سیستم پرس گل و لای

1. بررسی اجمالی پروژه

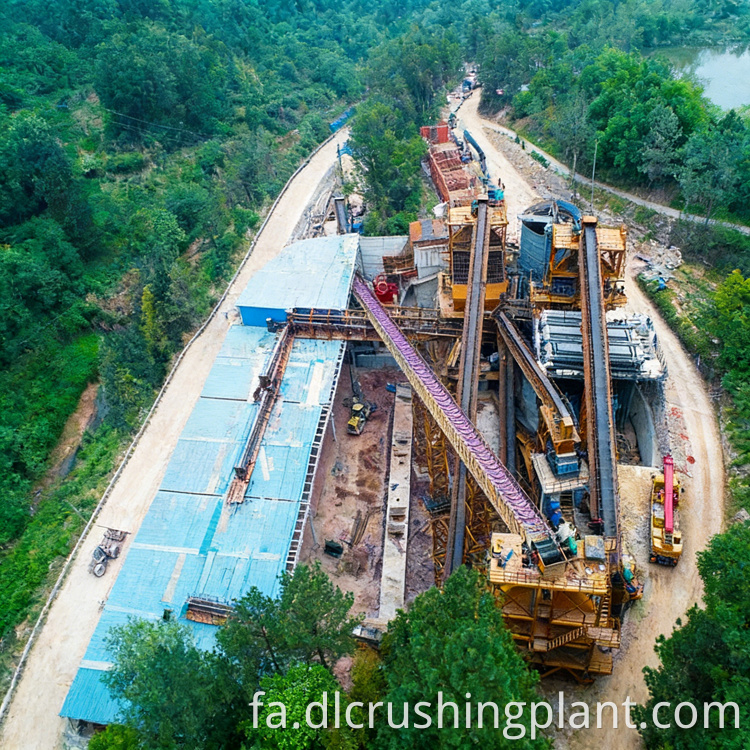

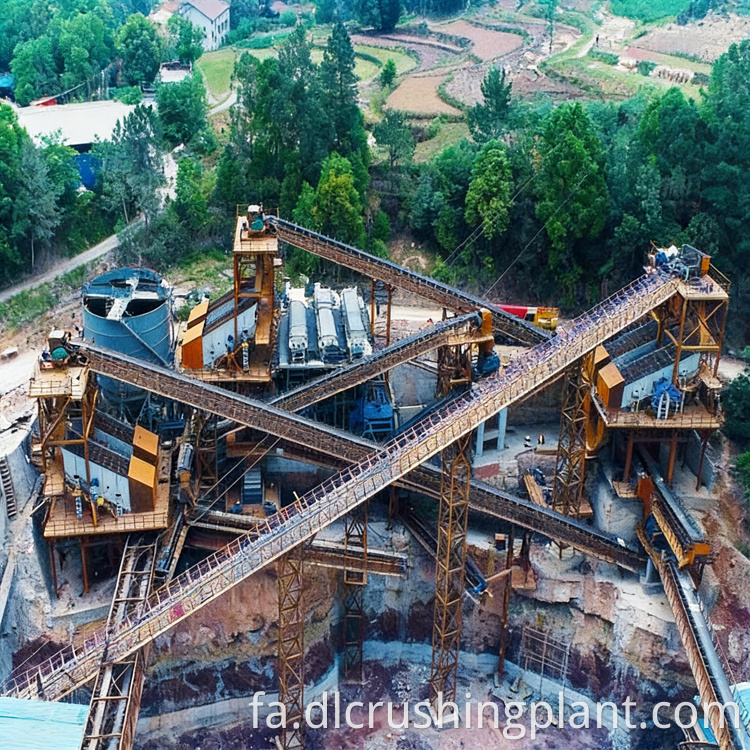

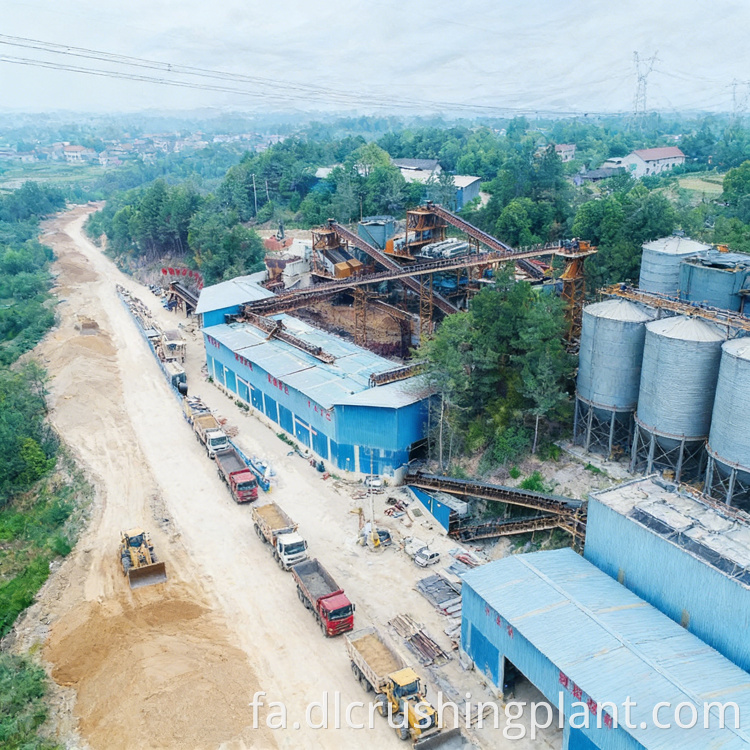

خط تولید سنگ آهک و شستشوی سنگ آهک 1000 TPH فیلیپین

این پروژه یک راه حل کاملاً یکپارچه پردازش سنگ آهک را ارائه می دهد که برای شرایط معدنی با رطوبت بالا و غنی از خاک رس در فیلیپین طراحی شده است. خط تولید با تولید هدف 1000 تن در ساعت (TPH)، سنگ خرد شده، شن نخودی و شن و ماسه تولیدی درجه ساختمانی را برای پاسخگویی به تقاضای زیرساختی رو به رشد در سراسر آسیای جنوب شرقی تامین می کند.

مقیاس پروژه

• ظرفیت پردازش: 1000 TPH
• تولید سالانه: حداکثر 1,000,000 تن سنگدانه های شسته + 500,000 تن شن و ماسه ساخته شده
• محصولات نهایی: سنگ خرد شده 10-30 میلی متر، سنگ خرد شده 10-20 میلی متر، شن نخودی (5-10 میلی متر)، ماسه تولیدی (0-5 میلی متر)
• ماده اولیه: سنگ آهک طبیعی

سناریوی کاربردی معادن سنگ آهک در فیلیپین معمولاً با محتوای خاک رس سطحی بالا، رطوبت ناشی از بارندگی استوایی و مقررات زیست محیطی سختگیرانه در مورد گرد و غبار و تخلیه فاضلاب مواجه هستند. این راه حل تمام این چالش ها را در یک طرح واحد یکپارچه واحد برطرف می کند - نیاز به چندین پیمانکار را از بین می برد.

نقاط درد اصلی حل شد

نکات برجسته راه حل

• سیستم شستشوی حلقه بسته: آب بازیافت شده، دوغاب فشرده شده به کیک های خشک
• خروجی چند محصول از یک خوراک: 4 گرید کل به طور همزمان
• تحویل EPC: مسئولیت تک منبعی از طراحی عمرانی تا راه اندازی
• پشتیبانی پس از فروش محلی در فیلیپین

2. جریان فرآیند

سفارشی سازی جریان خرد کردن و شستشو با فرآیند مرطوب سنگ آهک

سنگ آهک خام برای کاهش اولیه به یک سنگ شکن فکی وارد می شود، سپس برای خرد کردن ثانویه از یک جعبه سنگ شکن عبور می کند. مواد توسط صفحه‌های ویبره YAH1536 به چهار درجه محصول طبقه‌بندی می‌شوند: 10-30 میلی‌متر، 10-20 میلی‌متر، 5-10 میلی‌متر و 0-5 میلی‌متر. کسر ریز برای حذف خاک رس و ناخالصی ها وارد یک ماسه شوی مارپیچی می شود و به دنبال آن یک صفحه آبگیری برای کاهش رطوبت سطح وارد می شود. فاضلاب مدار شستشو توسط یک پرس گلی پردازش می‌شود، که آب را برای بازیافت جدا می‌کند و دوغاب را به کیک‌های خشک فشرده می‌کند - و به یک عملیات کاملاً بسته و تخلیه صفر دست می‌یابد.

3. محتوای خدمات EPC

از بررسی سایت تا بهره برداری کامل - ما کل کارخانه را تحویل می دهیم

① طراحی راه حل

• بررسی زمین شناسی و تجزیه و تحلیل درجه بندی مواد اولیه
• طراحی فلوچارت فرآیند (PFD/P&ID)
• نقشه های مهندسی عمران و بهینه سازی چیدمان کارخانه
• ارزیابی انطباق زیست محیطی برای استانداردهای DENR فیلیپین

② ساخت تجهیزات

• بسته کامل تجهیزات: سنگ شکن فکی، جعبه سنگ شکن، فیدر ویبره، صفحه ارتعاشی YAH، ماسه شوی مارپیچی، صفحه آبگیری، پرس گل، تسمه نقاله.
• کلیه واحدها در تاسیسات دارای گواهی ISO ساخته شده اند
• تست پذیرش کارخانه (FAT) قبل از حمل و نقل
• بسته بندی مدولار برای حمل و نقل دریایی کارآمد به بنادر فیلیپین

③ نصب و راه اندازی

• نظارت بر ساخت و ساز عمرانی در محل
• نصب و راه اندازی مکانیکی و برقی توسط مهندسین خبره
• اجرای آزمایشی با مواد خام؛ تست تضمین عملکرد
• برنامه آموزش اپراتور (در محل، 5-7 روز)

④ پشتیبانی عملیات و تعمیر و نگهداری

• نظارت از راه دور از طریق داشبورد اینترنت اشیا (اختیاری)
• راه اندازی انبار قطعات یدکی در محل
• قرارداد نگهداری سالانه موجود است
• شبکه شریک خدمات محلی در فیلیپین (Luzon، Visayas، Mindanao)

4. موارد و داده های پروژه

عملکرد دنیای واقعی - کارخانه سنگ آهک فیلیپین

پروژه: خط تولید 1000 TPH Limestone Washing & Aggregate — مشخصات مشتری فیلیپین: تامین کننده کل منطقه ای پروژه های زیرساختی (جاده ها، پل ها، مسکونی) تکمیل: تحویل کامل EPC ظرف 8 ماه پس از امضای قرارداد

داده های تولید (پس از راه اندازی)

بازخورد مشتری

"سیستم شستشوی حلقه بسته مشکل تخلیه فاضلاب ما را به طور کامل حل کرد. ما توانستیم مجوز زیست محیطی را ظرف 3 ماه پس از راه اندازی دریافت کنیم. کیفیت خروجی به طور مداوم با استانداردهای ملی فیلیپین برای سنگدانه های کلاس A مطابقت دارد." - مدیر کارخانه، تولید کننده مصالح منطقه لوزون

موارد مرجع اضافی

• خط سنگ آهک خشک 800 TPH - سبو، فیلیپین
• 600 TPH سنگ آهک + خط سنگ شکن مخلوط بازالت - میندانائو
• پروژه EPC گرانیت 1200 TPH - اندونزی (زمین شناسی قابل مقایسه)

5. سوالات متداول

سوالات متداول - خط تولید سنگ آهک فیلیپین

Q1: آیا این خط تولید می تواند سنگ آهک با خاک رس و رطوبت بالا را در فیلیپین تحمل کند؟

بله. ترکیبی از ماسه شوی مارپیچی + صفحه آبگیری به طور خاص برای شرایط گرمسیری با خاک رس بالا و رطوبت بالا طراحی شده است. مدار شستشو خاک رس سطحی و ذرات ریز را حذف می کند، در حالی که صفحه آبگیری رطوبت محصول را به زیر 12 درصد کاهش می دهد و عملکرد نوار نقاله و انبار را حتی در فصل بارانی تضمین می کند.

Q2: سیستم پرس گل چگونه کار می کند و آیا با مقررات زیست محیطی فیلیپین مطابقت دارد؟

ماد پرس (فیلترپرس) دوغاب را از مدار شستشوی ماسه دریافت می کند و به صورت مکانیکی آن را به کیک های خشک و قابل انباشته شدن با رطوبت کمتر از 35 درصد آبگیری می کند. آب فیلتر شده دوباره به مدار شستشو بازیافت می‌شود و به یک سیستم حلقه بسته با تخلیه مایع صفر دست می‌یابد - کاملاً مطابق با استانداردهای فاضلاب DENR.

Q3: اندازه محصول استانداردی که این خط تولید می کند چیست؟

پیکربندی پیش فرض چهار درجه را به طور همزمان تولید می کند:

• سنگ خرد شده درشت 10 تا 30 میلی متر
• سنگ خرد شده متوسط ​​10-20 میلی متر
• شن نخودی 5-10 میلی متر
• شن و ماسه تولیدی 0 تا 5 میلی متر (شسته شده) مشخصات عرشه صفحه را می توان بر اساس تقاضای بازار محلی تنظیم کرد.
