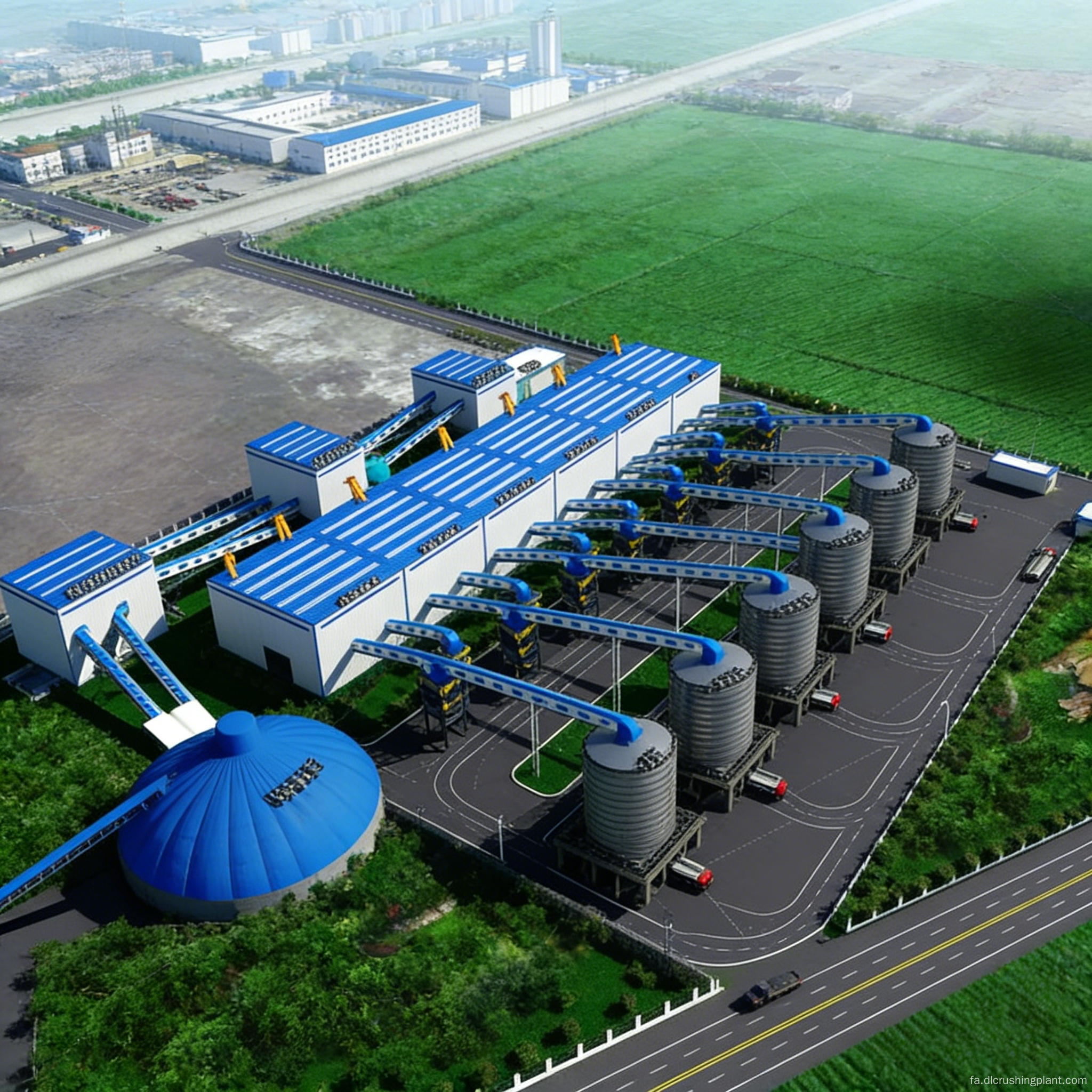

سیستم طبقه بندی و خرد کردن ریز سنگ آهک با ظرفیت بالا شش دسته محصول که کل محدوده اندازه ذرات را پوشش می دهد.

سیستم خرد کردن سنگ آهک با ظرفیت بالا

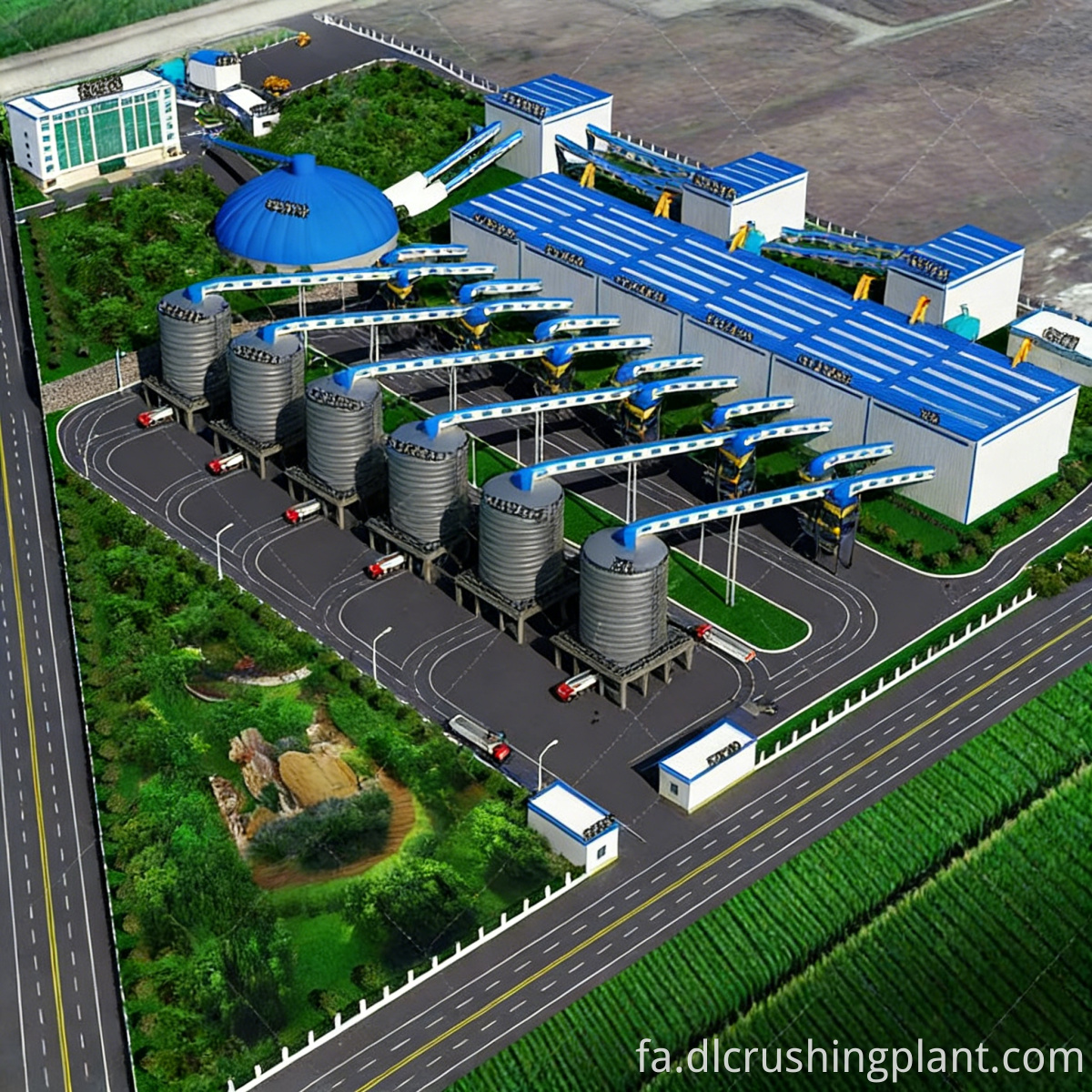

نمای کلی پروژه خط تولید سنگ آهک

این محلول یک سیستم خرد کردن و طبقه بندی ریز سنگ آهک با ظرفیت بالا با ظرفیت 3000 متریک تن در ساعت است. این دستگاه از یک سنگ شکن چکشی سنگین PCZ2125 برای خرد کردن اولیه استفاده می کند، به دنبال آن از دو سنگ شکن شکل دهنده PC1622 که به طور موازی برای خرد کردن ثانویه کار می کنند و هشت صفحه ارتعاشی دو طبقه 3YKZ3680 برای انجام دو مجموعه غربالگری ریز چهار مرحله ای استفاده می کند. این فرآیند شش دسته از محصولات نهایی را تولید می کند: 1-3 میلی متر، 1-2 میلی متر، 0.8-1.5 میلی متر، 0.5-0.8 میلی متر، و 0.3-0.5 میلی متر سنگدانه ها و پودر سنگ آهک، که محدوده اندازه کامل ذرات از ماسه درشت تا پودر ریز را پوشش می دهد. این سیستم بازارهای با ارزش افزوده بالا مانند مصالح ساختمانی ویژه، ملات مخلوط خشک و پرکننده های شیمیایی را هدف قرار می دهد.

چالش‌های کلیدی: خطوط تولید سنگدانه‌های سنتی معمولاً 3 تا 4 مشخصات با محدوده اندازه ذرات وسیع (مثلاً 0-5 میلی‌متر) تولید می‌کنند که الزامات کنترل دقیق اندازه ذرات سنگدانه‌ها را در کاربردهایی مانند ملات مخلوط خشک و بتن تخصصی برآورده نمی‌کنند. پیکربندی‌های غربالگری معمولی نمی‌توانند به طور دقیق مواد ریزدانه را به چندین محصول با تفاوت‌های درجه باریک‌تر-مانند 0.8-1.5 میلی‌متر، 0.5-0.8 میلی‌متر و 0.3-0.5 میلی‌متر- جدا کنند که ورود به بازارهای با ارزش افزوده بالا را دشوار می‌کند. ظرفیت بالا و درجه بندی خوب معمولاً متقابلاً منحصر به فرد هستند و گلوگاه ظرفیت غربالگری خوب ظرفیت کلی خط را محدود می کند.

نکات برجسته راه حل: یک سنگ شکن چکشی سنگین PCZ2125 3000 تن متریک در ساعت خردایش اولیه را انجام می دهد، در حالی که دو سنگ شکن شکل دهنده PC1622 که به صورت موازی کار می کنند، اطمینان حاصل می کنند که ظرفیت سنگ شکن ثانویه به درستی مطابقت دارد. نکته اصلی در فرآیند درجه بندی نهفته است - هشت صفحه ارتعاشی دوطبقه 3YKZ3680 به دو گروه تقسیم می شوند: گروه اول از چهار صفحه نمایش دو درجه محصول نهایی دانه درشت (1-3 میلی متر و 1-2 میلی متر) را با مواد بزرگتر از 3 میلی متر به دستگاه شکل دهنده بازگردانده می شود. گروه دوم چهار مرحله ای جداسازی دقیق تری از مواد کوچکتر از 2 میلی متر را انجام می دهد و 0.8-1.5 میلی متر، 0.5-0.8 میلی متر، 0.3-0.5 میلی متر و پودر سنگ آهک را جدا می کند. عملکرد موازی هشت صفحه نمایش بر گلوگاه ظرفیت در غربالگری دقیق غلبه می کند و به ظرفیت تولید 3000 متریک تن در ساعت و طبقه بندی خوب در شش دسته محصول دست می یابد.

جریان فرآیند خط تولید سنگ آهک

بلوک های سنگ آهک بزرگ به طور یکنواخت و به طور مداوم توسط یک فیدر ارتعاشی سنگین ZGC2560 به یک سنگ شکن چکشی سنگین PCZ2125 برای خرد کردن درشت اولیه تغذیه می شوند.

پس از خرد کردن درشت، مواد توسط نوار نقاله اصلی به یک قیف میانی منتقل می شود، سپس توسط یک فیدر به طور مساوی به دو دستگاه سنگ شکن شکل دهنده PC1622 توزیع می شود تا خرد کردن و شکل دهی ثانویه کامل شود.

پس از خرد کردن ثانویه، مواد به اولین مجموعه از چهار صفحه ارتعاشی دوطبقه 3YKZ3680 منتقل می شود که سنگدانه های نهایی را به دو درجه اندازه: 1-3 میلی متر و 1-2 میلی متر جدا می کند.

مواد بزرگتر از 3 میلی متر از طریق یک تسمه نقاله برگشتی به سنگ شکن شکل دهنده PC1622 برای خرد کردن مجدد بازگردانده می شوند و یک فرآیند مدار بسته را تشکیل می دهند.

مواد کوچکتر از 2 میلی متر به مجموعه دوم چهار صفحه ارتعاشی دو طبقه 3YKZ3680 برای غربالگری ظریف بیشتر برای تولید سه درجه سنگدانه ریز (0.8-1.5 میلی متر، 0.5-0.8 میلی متر و 0.3-0.5 میلی متر) و همچنین پودر سنگ منتقل می شود.

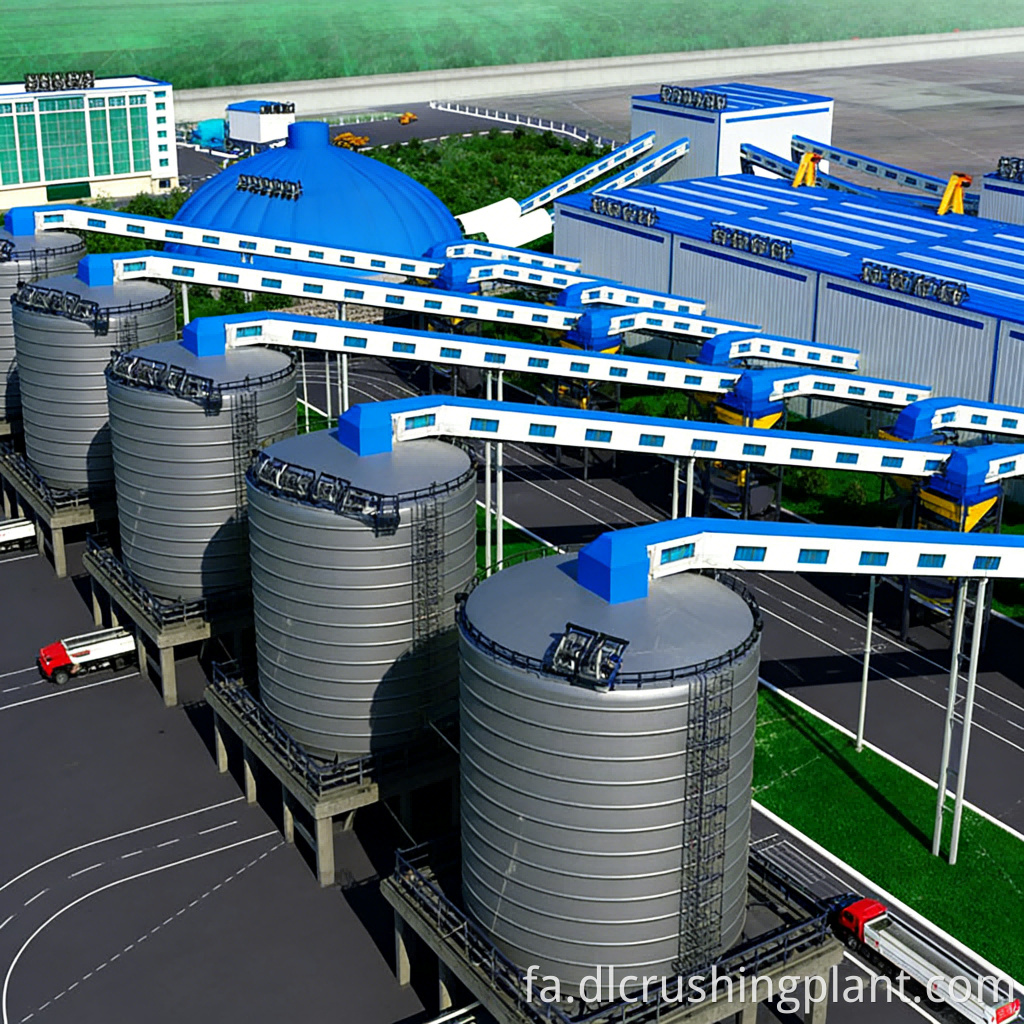

شش دسته محصول از طریق نوار نقاله به سیلوهای محصول نهایی مهر و موم شده مربوطه منتقل می شوند، جایی که به طور جداگانه بر اساس نوع ذخیره می شوند تا فروش متمایز را تسهیل کنند.

محدوده خدمات EPC خط تولید سنگ آهک

طراحی راه حل: تجزیه و تحلیل اندازه ذرات مواد خام، موقعیت یابی محصول برای شش دسته، طراحی فرمول غربالگری خوب، برنامه ریزی لجستیک برای چندین سیلو محصول نهایی

تجهیزات ساخت: سنگ شکن چکشی سنگین PCZ2125، سنگ شکن چکشی شکل دهنده PC1622، صفحه ارتعاشی 3YKZ3680 و مجموعه کاملی از سیستم های تغذیه و انتقال - همه در داخل تولید می شوند.

نصب و راه اندازی: راهنمایی ساخت و ساز در محل، نصب تجهیزات، بهینه سازی پیکربندی مش صفحه نمایش، راه اندازی یکپارچه، و آزمایش پذیرش برای اطمینان از مطابقت هر شش دسته محصول با مشخصات

مدیریت عملیات و نگهداری: آموزش فرآیند غربالگری، تامین قطعات یدکی مش صفحه نمایش دقیق، نظارت بر کیفیت محصول نهایی، و پشتیبانی فنی از راه دور

مطالعه موردی پروژه خط تولید سنگ آهک

یک پروژه درجه بندی دقیق برای سنگدانه های تخصصی در یک گروه عمده مصالح ساختمانی در ابوظبی، امارات متحده عربی، با ظرفیت طراحی شده 3000 متریک تن در ساعت. ماده اولیه سنگ آهک محلی است و بازار هدف بخش‌های با ارزش افزوده بالا مانند ملات مخلوط خشک، بتن تخصصی و پرکننده‌های شیمیایی را پوشش می‌دهد.

خط تولید با یک سنگ شکن چکشی سنگین PCZ2125، دو دستگاه سنگ شکن چکشی شکل دهنده PC1622 و هشت صفحه نمایش دو طبقه 3YKZ3680 که در دو مجموعه برای درجه بندی دقیق چیده شده اند، پیکربندی شده است. از زمان شروع تولید، شش دسته از محصولات نهایی به طور مداوم تولید شده اند، با قیمتی معادل 40% تا 80% نسبت به سنگدانه های استاندارد 0 تا 5 میلی متر. سنگدانه های 0.3-0.5 میلی متر و 0.5-0.8 میلی متر با موفقیت وارد بازار ملات مخلوط خشک خاورمیانه شده اند، در حالی که پودر سنگ آهک برای شرکت های شیمیایی محلی به عنوان ماده خام برای عوامل گوگرد زدایی سازگار با محیط زیست عرضه می شود.

بازخورد مشتری (انگلیسی): "رده بندی شش محصولی یک مزیت رقابتی واقعی برای ما است. به جای فروش عمده سنگدانه های 0 تا 5 میلی متری به قیمت کالا، اکنون بخش های هدفمند را به کارخانه های ملات مخلوط خشک، تولیدکنندگان بتن تخصصی و حتی مشتریان در صنایع شیمیایی عرضه می کنیم. هشت صفحه نمایشگر بدون پیکربندی ظروف بطری، 0-50 میلی متری بدون دستگیره PH نگرانی اصلی ما قبل از اجرای پروژه بود.

سوالات متداول خط تولید سنگ آهک

س: آیا غربالگری شش دسته نیاز به تغییر مکرر مش صفحه دارد؟

پاسخ: خیر. هر یک از دو مجموعه هشت تایی غربالگری مجهز به صفحه نمایش ثابت است که هر مجموعه وظیفه درجه بندی محدوده اندازه ذرات مختلف را دارد، بنابراین نیازی به تعویض صفحه نمایش نیست. تعمیر و نگهداری معمول فقط شامل بررسی های دوره ای برای سایش صفحه نمایش است. خدمات کلید در دست EPC برای خطوط تولید سنگ آهک ریز.

س: آیا می توان محتوای پودر سنگ را تنظیم کرد؟

ج: بله. با تنظیم پیکربندی دیافراگم لایه پایین صفحه نمایش در مجموعه دوم غربالگرها، اندازه ذرات برش پودر سنگ و نسبت تولید را می توان برای برآورده کردن نیازهای مشتری تنظیم کرد.

س: آیا این پیکربندی از افزودن دسته‌های اندازه ذرات اضافی در آینده پشتیبانی می‌کند؟

ج: بله. 3YKZ3680 یک صفحه نمایش سه لایه است. پیکربندی فعلی اجازه می دهد تا با استفاده از لایه سوم صفحه نمایش، یک دسته اندازه ذرات متوسط ​​را اضافه کنید، یا با افزودن مجموعه دیگری از غربالگرها، به هفت یا هشت دسته گسترش دهید. خط تولید شن و ماسه سنگ آهک ریز و شن برای مصالح با ارزش افزوده بالا.

برای راه حل سیستم طبقه بندی ریز سنگ آهک 3000 تن در ساعت و قیمت دقیق، لطفاً با تیم فنی ما تماس بگیرید تا یک پیشنهاد سفارشی دریافت کنید.
