راه حل های با قابلیت دسترسی بالا برای معادن در مقیاس بزرگ

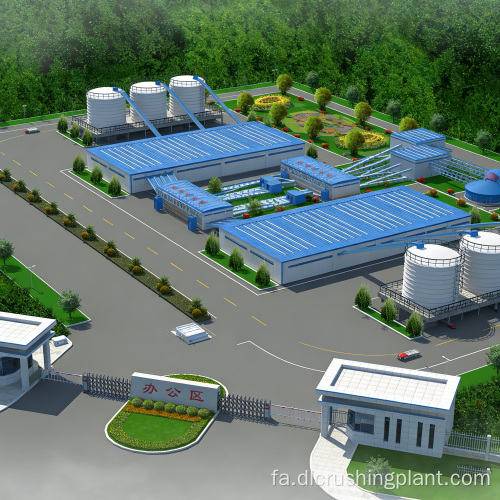

نمای کلی پروژه خط تولید سنگ آهک
این پیشنهاد خط تولید دو خط موازی سنگ آهک را با ظرفیت 2500 تا 3000 متریک تن در ساعت تشریح می کند. از پیکربندی استفاده میکند که در آن دو خط تولید مستقل به صورت موازی کار میکنند، هر خط مجهز به یک فیدر ارتعاشی ZGC2560، یک سنگشکن چکشی سنگین PCZ2125 برای خرد کردن اولیه، دو سنگ شکن شکلدهنده PC1622 برای خرد کردن ثانویه، و شش دستگاه 2ZSG40100-slearing-du-height-du. این دو خط ترکیبی دارای 2 سنگ شکن چکشی سنگین، 4 سنگ شکن شکل دهنده و 12 صفحه نمایشگر سنگین ZSG هستند که چهار دسته محصول نهایی را تولید می کنند: 20 تا 30 میلی متر و سه درجه سنگدانه ریز. این راه حل برای عملیات معدنکاری در مقیاس بزرگ که نیاز به تولید مداوم طولانی مدت و قابلیت اطمینان بالا در پایه های تولید سنگدانه در مقیاس 10 میلیون تنی دارد، طراحی شده است.
چالش اصلی: در یک سیستم تولید تک خطی 3000 تنی، خرابی واحد اصلی یا خاموش شدن برای تعمیر و نگهداری، کل خط را متوقف میکند و منجر به تلفات هنگفت میشود. شکاف تولید حاصل - که به ده ها هزار تن متریک در روز می رسد - زنجیره تامین را به شدت مختل می کند. در پیکربندی های سنتی تک خطی، همه تجهیزات به صورت سری کار می کنند، به این معنی که خرابی در هر مرحله بر کل خط تأثیر می گذارد. علاوه بر این، معادن بزرگ دارای پنجرههای کوتاهی برای نگهداری هستند که انجام تعمیر و نگهداری تجهیزات را به صورت دستهای دشوار میسازد.
نکات برجسته راه حل: دو خط تولید 1500-1500 تنی متریک به صورت موازی و مستقل کار می کنند و در یک سیلو مواد خام مشترک در منطقه معدن کار می کنند اما با مسیرهای پردازش پایین دست کاملاً مجزا. هنگامی که تعمیر و نگهداری معمولی - مانند تعویض سر چکش یا بازرسی مش صفحه - در هر دو خط انجام می شود، خط دیگر به طور مستقل به کار خود ادامه می دهد و منجر به کاهش 50 درصدی در تولید کلی می شود تا خاموشی کامل. 12 واحد از صفحات ارتعاشی دوطبقه سنگین 2ZSG40100 از سری ZSG استفاده می شود که هر کدام با ظرفیت پردازش 800 تا 1000 تن در ساعت، کارایی طبقه بندی را در مقایسه با صفحه نمایش های خطی معمولی بهبود می بخشد. معماری زائد دو خطی، تعمیر و نگهداری را بدون خاموش شدن امکانپذیر میسازد و ساعتهای تولید سالانه را در مقایسه با راهحلهای تک خطی 15 تا 20 درصد افزایش میدهد.
جریان فرآیند خط تولید سنگ آهک
بلوک های سنگ آهک بزرگ از معدن به طور یکنواخت و پیوسته توسط دو فیدر ارتعاشی سنگین ZGC2560 به دو دستگاه سنگ شکن چکشی سنگین PCZ2125 تغذیه می شوند که هر خط به طور مستقل فرآیند خردایش اولیه را تکمیل می کند.
مواد درشت خرد شده از طریق نوار نقالهها به قیفهای انتقال هر خط منتقل میشوند، سپس توسط مجموعاً 12 فیدر ارتعاشی GZG1000 به 4 سنگ شکن شکلدهنده PC1622 (2 در هر خط) برای تکمیل خرد کردن و شکلدهی ثانویه توزیع میشوند.
پس از خرد کردن ثانویه، مواد به شش صفحه ارتعاشی دوطبقه سنگین 2ZSG40100 در هر خط (در مجموع 12 صفحه) منتقل می شود، جایی که صفحه اول عرشه از مصالح نهایی 20 تا 30 میلی متر خارج می شود.
مواد بزرگتر از 30 میلی متر از طریق تسمه نقاله برگشتی به سنگ شکن های شکل دهنده PC1622 در خطوط تولید مربوطه خود برای خرد کردن مجدد بازگردانده می شوند.
مواد کوچکتر از 20 میلی متر به مرحله غربالگری بعدی منتقل می شوند تا سه درجه از محصولات نهایی ریزدانه جدا شوند.
چهار دسته از محصولات نهایی از طریق تسمه نقاله به سیلوهای محصول نهایی مهر و موم شده برای ذخیره سازی و بارگیری حمل می شوند. سیلوهای محصول نهایی برای دو خط تولید را می توان به صورت مشترک یا مستقل مدیریت کرد.
محدوده خدمات EPC خط تولید سنگ آهک
طراحی راه حل: بررسی سایت معدن، طراحی تعادل ظرفیت تولید دو خطی، انتخاب فرآیند، برنامه ریزی چیدمان مستقل برای هر دو خط، و طراحی منطقه بندی برای تاسیسات مشترک و مستقل
ساخت تجهیزات: سنگ شکن چکشی سنگین PCZ2125، سنگ شکن چکشی شکل دهنده PC1622، صفحه نمایشگر 2ZSG40100، فیدرهای ZGC/GZG و مجموعه کاملی از سیستم های نوار نقاله - همه در داخل کشور تولید می شوند.
نصب و راه اندازی: مدیریت ساخت و ساز هماهنگ برای هر دو خط، نصب و راه اندازی مرحله ای، اجرای آزمایشی مستقل برای هر خط، و آزمایش پذیرش برای عملیات ترکیبی با بار کامل هر دو خط.
مدیریت عملیات و تعمیر و نگهداری: آموزش استراتژی های بهره برداری و نگهداری برای هر دو خط، برنامه ریزی برای موجودی قطعات یدکی چکش و صفحه نمایش، پشتیبانی فنی از راه دور و بازرسی تجهیزات سالانه برای هر دو خط
مطالعه موردی پروژه خط تولید سنگ آهک
یک پروژه پایه تولید مصالح ساختمانی و مصالح ساختمانی در سطح ملی در مقیاس بزرگ در استان مکه عربستان سعودی، با ظرفیت تولید 2500 تا 3000 متریک تن در ساعت. مواد اولیه سنگ آهک محلی با کیفیت بالا است و محصولات نهایی برای پروژه های زیربنایی بزرگ در مکه و جده و اطراف آن عرضه می شود.
خط تولید از پیکربندی موازی دو خطی، مجهز به 2 دستگاه سنگ شکن چکشی سنگین PCZ2125، 4 دستگاه شکل دهی PC1622 و 12 صفحه نمایشگر 2ZSG40100 استفاده می کند. از زمان راه اندازی، ظرفیت تولید بین 2800 تا 3000 تن در ساعت ثابت مانده است و هر دو خط به طور مستقل بدون تداخل با یکدیگر کار می کنند. از زمانی که پروژه شروع به کار کرد، هیچ رکوردی در مورد تعطیلی تمام خط تولید وجود نداشته است. تمام وظایف تعمیر و نگهداری با کاهش 50 درصدی تولید در یک خط تکمیل می شود و تعداد روزهای تولید موثر سالانه تقریباً 15 درصد بیشتر از معادن تک خطی در مقیاس مشابه در منطقه است.
بازخورد مشتری (انگلیسی): "طراحی دو خط ثابت شده است که یکی از بهترین تصمیمات سرمایه گذاری ما است. در طول تعویض چکش یا نگهداری صفحه نمایش در یک خط، خط دیگر با ظرفیت کامل کار می کند - ما هرگز تعطیلی کامل کارخانه را تجربه نکرده ایم. مشتریان ما به قابلیت عرضه بی وقفه ما اعتماد کرده اند، که به ما برتری قابل توجهی نسبت به صفحه نمایشگرهای تک خطی کامل می دهد. توان عملیاتی با فضای خالی.”
سوالات متداول خط تولید سنگ آهک
س: آیا راه حل دو خطی به معنای دو برابر کردن تجهیزات و سرمایه گذاری است؟
پاسخ: تعداد واحدهای اصلی در واقع دو برابر میشود، اما راهحل دو خطی در مقایسه با ساخت دو کارخانه مجزا، تقریباً 25% تا 30% در سرمایهگذاری صرفهجویی میکند، زیرا تسهیلات مشترک - مانند سیلوهای مواد خام، سیلوهای محصول نهایی، توزیع برق، جادهها و مناطق اداری - به طور مشترک مورد استفاده قرار میگیرند. خدمات کلید در دست EPC برای خطوط تولید سنگ آهک سنگ آهک زمان کارکرد موثر سالانه برای سیستم دو خطی بین 15% تا 20% افزایش مییابد که منجر به بازگشت سرمایه طولانیمدت بهتری نسبت به راهحل تک خطی با ماشینهای بزرگ میشود.
س: وقتی هر دو خط به طور همزمان کار می کنند، ظرفیت تولید چگونه مدیریت می شود؟
A: اتاق کنترل مرکزی به طور متمرکز ظرفیت تولید هر دو خط را مدیریت می کند و می تواند به طور انعطاف پذیر نسبت محصولات نهایی را در هر خط مطابق با سفارش مشتری تنظیم کند. یک خط میتواند با ظرفیت کامل و تولید دانههای درشت 20 تا 30 میلیمتر کار کند، در حالی که خط دیگر روی خروجی دانههای ریز تمرکز میکند و تولید انعطافپذیر را امکانپذیر میکند. راه حل خرد کردن با دو خط تولید مستقل.
س: حداقل ردپا برای این راه حل چقدر است؟
پاسخ: طرحبندی دو خطی موازی و فشرده، بسته به زمین و اندازه منطقه ذخیرهسازی محصول نهایی، تقریباً 80 تا 120 مو اشغال میکند. در مناطق معدن کوهستانی، چیدمان پلکانی با استفاده از اختلاف ارتفاع می تواند ردپای را بیشتر کاهش دهد. طراحی و تامین خط تولید سنگ آهک دو خطی در مقیاس بزرگ.
