راه حل در مقیاس بزرگ برای تولید مداوم دو خطی با دقت بالا از مصالح تخصصی

این پیشنهاد خط تولید موازی دو خطی را برای سنگدانه های ریز آهک با ظرفیت 2200 تا 2600 متریک تن در ساعت تشریح می کند. این سیستم از پیکربندی استفاده می کند که در آن دو خط تولید مستقل به صورت موازی کار می کنند. هر خط مجهز به فیدر ارتعاشی ZGC2050 و سنگ شکن چکشی سنگین PCZ1820 برای خردایش اولیه است. این خطوط دارای دو سنگ شکن شکل دهنده PC1622 برای خردایش ثانویه و صفحه نمایش ارتعاشی سری 12 KZ (6 واحد 3YKZ3080 + 6 واحد 2YKZ3080) هستند. خط تولید چهار درجه محصول نهایی تولید می کند: 1 تا 3 میلی متر، 1 تا 2 میلی متر، سنگدانه های ریز 0.5 تا 1 میلی متر و پودر سنگ آهک، که بازارهای با ارزش افزوده بالا با الزامات اندازه ذرات سختگیرانه، مانند ملات مخلوط خشک، بتن تخصصی و پرکننده های شیمیایی را هدف قرار می دهد.

چالش‌های اصلی: قیمت‌های بازار برای سنگدانه‌های با درجه‌بندی ریز (0.5-1 میلی‌متر، 1-2 میلی‌متر، و غیره) به‌طور قابل‌توجهی بالاتر از سنگدانه‌های درشت معمولی است، اما دستیابی به دانه‌بندی با ظرفیت بالا، چالش‌های فنی قابل‌توجهی ایجاد می‌کند - سطح غربالگری ناکافی در هر خط منجر به دقت درجه‌بندی ضعیف و نرخ اختلاط مواد بالا می‌شود. صفحه‌نمایش‌های معمولی در شرایط با مواد بسیار ظریف مستعد گرفتگی و کاهش خروجی هستند. یک پیکربندی تک خطی باعث می شود که کل خط تولید در طول تعمیر و نگهداری خاموش شود و خطرات قابل توجهی برای اجرای قراردادهای تامین بلندمدت ایجاد کند.

نکات برجسته راه حل: یک معماری موازی دو خطی امکان تعمیر و نگهداری بدون توقف تولید را فراهم می کند. در حالی که یک خط تحت تعمیر است، خط دیگر با ظرفیت کامل کار می کند. 12 صفحه ارتعاشی KZ به دو گروه تقسیم می شوند: گروه اول شش صفحه نمایش سه لایه 3YKZ3080 طبقه بندی اندازه ذرات درشت را در محدوده 1-3 میلی متر و 1-2 میلی متر انجام می دهد، با مواد بزرگتر برای تغییر شکل دادن. گروه دوم شامل 6 صفحه دو طبقه 2YKZ3080 است که جداسازی دقیق مواد کوچکتر از 1-2 میلی متر را به 0.5-1 میلی متر و قطعات پودر سنگ آهک انجام می دهد. عملکرد موازی این 12 صفحه نمایش دقت طبقه بندی بالایی را در توان عملیاتی 2200 تا 2600 متریک تن در ساعت تضمین می کند، با نرخ اختلاط کنترل شده در 3٪. سنگ شکن چکشی سنگین PCZ1820 دارای ظرفیت پردازش تک واحدی 1100 تا 1300 متریک تن در ساعت است که ظرفیت تولید را در هر دو خط متعادل می کند.

بلوک های سنگ آهک بزرگ به طور یکنواخت و پیوسته توسط دو فیدر ارتعاشی سنگین ZGC2050 به دو دستگاه سنگ شکن چکشی سنگین PCZ1820 (که به طور همزمان در هر دو خط کار می کنند) تغذیه می شوند تا خردایش اولیه را کامل کنند.

مواد درشت خرد شده از هر دو خط از طریق نوار نقاله های جداگانه به اولین مجموعه از شش صفحه ارتعاشی سه عرشه 3YKZ3080 منتقل می شود که سنگدانه های نهایی را به دو درجه اندازه: 1-3 میلی متر و 1-2 میلی متر جدا می کند.

مواد بزرگتر از 3 میلی متر (بیش از اندازه) از طریق یک نوار نقاله برگشتی به دو سنگ شکن شکل دهنده PC1622 برای خرد کردن ریز ثانویه بازگردانده می شوند. پس از خرد کردن، مواد برای طبقه‌بندی مجدد به صفحه‌های 3YKZ3080 بازگردانده می‌شوند و فرآیند مدار بسته را تشکیل می‌دهند.

مواد کوچکتر از 2 میلی متر به مجموعه دوم شش صفحه ارتعاشی دوطبقه 2YKZ3080 منتقل می شود، جایی که برای جدا کردن پودر سنگ و دانه های نهایی 0.5-1 میلی متر به خوبی غربال می شود.

چهار نوع محصول نهایی (1-3 میلی متر، 1-2 میلی متر، 0.5-1 میلی متر و پودر سنگ) به سیلوهای محصول نهایی مهر و موم شده جداگانه منتقل می شوند و به طور مستقل بر اساس نوع ذخیره می شوند.

طراحی: تجزیه و تحلیل اندازه ذرات مواد خام، موقعیت‌یابی محصول برای چهار دسته، طراحی پیکربندی مش ریز غربالگری، و طرح تعادل ظرفیت تولید دو خطی

تجهیزات ساخت: سنگ شکن چکشی سنگین PCZ1820، دستگاه شکل دهی PC1622، صفحه های ارتعاشی 3YKZ3080/2YKZ3080 و تولید داخلی کامل سیستم های تغذیه و انتقال.

نصب و راه اندازی: مدیریت ساخت و ساز همگام برای هر دو خط، پیکربندی دقیق صفحه نمایش، اجرای آزمایشی مستقل برای هر خط، و آزمایش پذیرش صحت طبقه بندی بار کامل مشترک برای هر دو خط

مدیریت عملیات و نگهداری: آموزش فرآیندهای غربالگری دقیق، تامین قطعات یدکی صفحه نمایش دقیق، نظارت بر اندازه ذرات محصول نهایی، و پشتیبانی فنی از راه دور

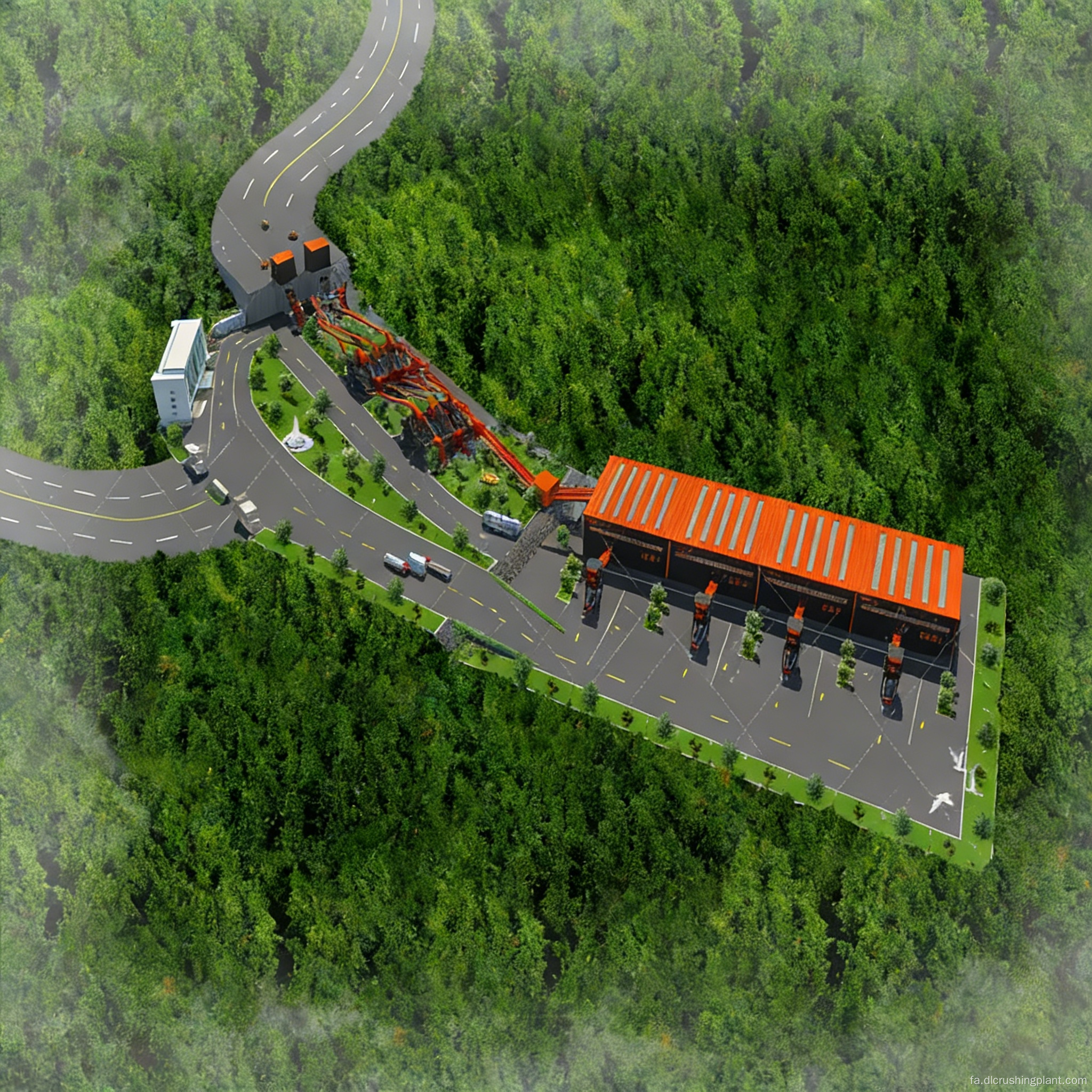

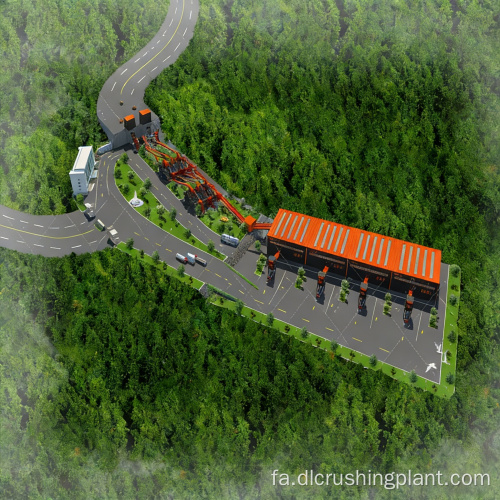

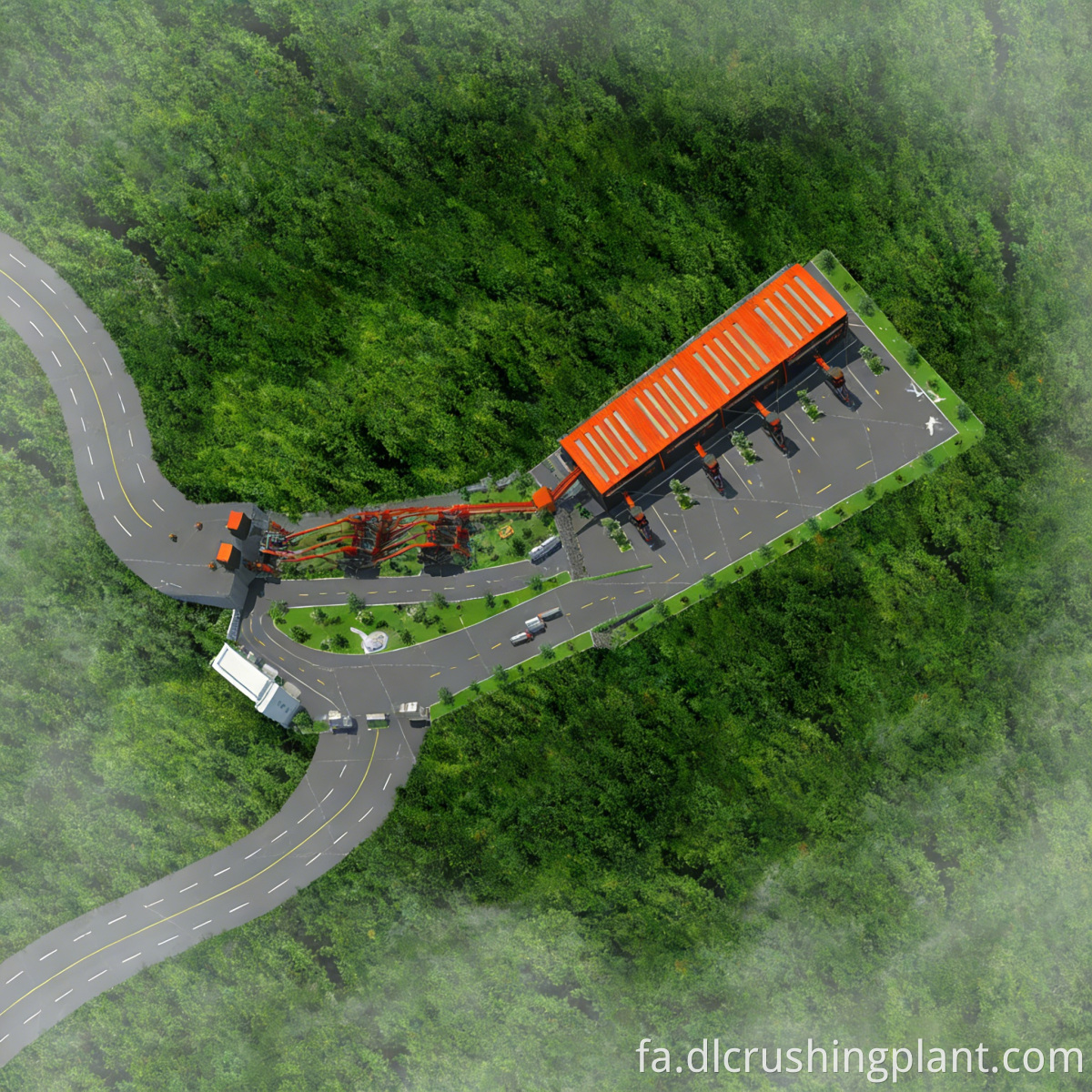

این پروژه شامل یک پایه تولید سنگدانه خوب برای یک گروه بزرگ مصالح ساختمانی در استان لیمپوپو، آفریقای جنوبی است. این مرکز با ظرفیت تولید 2200 تا 2600 متریک تن در ساعت، از سنگ آهک محلی با کیفیت بالا به عنوان ماده خام استفاده می کند و صنایع ملات مخلوط خشک و بتن ویژه را در آفریقای جنوبی هدف قرار می دهد.

خط تولید از پیکربندی موازی دو خطی استفاده می کند که دارای یک طرح طبقه بندی دو مرحله ای است که شامل 2 دستگاه سنگ شکن چکشی سنگین PCZ1820، 2 دستگاه شکل دهی PC1622 و صفحه ارتعاشی 12 KZ است. از زمان راه اندازی، ظرفیت تولید با دقت درجه بندی بالا و نرخ اختلاط پایین در چهار دسته محصول ثابت مانده است. سنگدانه ریز 0.5 تا 1 میلی متر با موفقیت به بازار ملات مخلوط خشک آفریقای جنوبی نفوذ کرده است و از قیمت بالایی برخوردار است. عملکرد مستقل این دو خط خطر تعطیلی کامل تولید را از بین می برد و از اجرای پایدار قراردادهای تامین بلندمدت اطمینان حاصل می کند.

بازخورد مشتری: "تنظیم دو خط با صفحه نمایش 12 KZ به ما توان عملیاتی و دقت درجه بندی مورد نیاز برای بازار دانه های تخصصی را می دهد. کسری 0.5 تا 1 میلی متری برای ما با مشتریان ملات مخلوط خشک تبدیل به محصولی با حاشیه بالا شده است. توانایی حفظ یک خط در حالی که خط دیگر با اندازه 0 درصد در طول مسیر با ظرفیت کامل 10 درصد اجرا می شود. هر چهار محصول دقیقاً همان چیزی است که مشتریان ممتاز ما می‌خواهند.»

س: تفاوت بین صفحه نمایش KZ و صفحه نمایش سنگین ZSG چیست؟

A: سری KZ متشکل از صفحات ارتعاشی دایره ای با اندازه متوسط ​​است که برای غربالگری ریز مواد ریزدانه مناسب است و دقت غربالگری بالا و نرخ اختلاط مواد کم را ارائه می دهد. سری ZSG از صفحه نمایش های خطی سنگین تشکیل شده است که برای غربالگری درشت و درجه بندی ذرات بزرگ با ظرفیت بالا مناسب است. طراحی و عرضه خط تولید طبقه بندی درجه بندی ریز سنگ آهک در مقیاس بزرگ از آنجایی که این راه حل اساساً بر محصولات ریزدانه تمرکز دارد، سری KZ برای اطمینان از دقت درجه بندی انتخاب شد.

س: آیا می توان نسبت چهار دسته محصول را تنظیم کرد؟

ج: بله. با تنظیم تنظیمات اندازه مش مجموعه اول (3YKZ3080) و مجموعه دوم (2YKZ3080)، نسبت خروجی هر دسته محصول را می توان به طور انعطاف پذیر تنظیم کرد، که امکان بهینه سازی پویا ترکیب محصول را بر اساس تغییرات فصلی در تقاضای بازار فراهم می کند.

س: آیا PCZ1820 می تواند در دراز مدت با سرعت 1100 تا 1300 متریک تن در ساعت کار کند؟

ج: بله. PCZ1820 برای ظرفیت پردازش 1000 تا 1500 متریک تن در ساعت طراحی شده است. تحت شرایط پردازش سنگ آهک، می تواند در دراز مدت در محدوده 1100-1300 متریک تن در ساعت کار کند. به سادگی جایگزین کردن سر چکش به صورت منظم، ظرفیت تولید و اندازه ذرات محصول را حفظ می کند. ساخت و نصب تجهیزات خط پردازش برای چهار نوع سنگدانه ریز.

برای راه حل و قیمت گذاری برای خط تولید سنگدانه ریز دو خطی که 2200 تا 2600 تن متریک در ساعت سنگ آهک پردازش می کند، لطفاً با تیم فنی ما تماس بگیرید.
