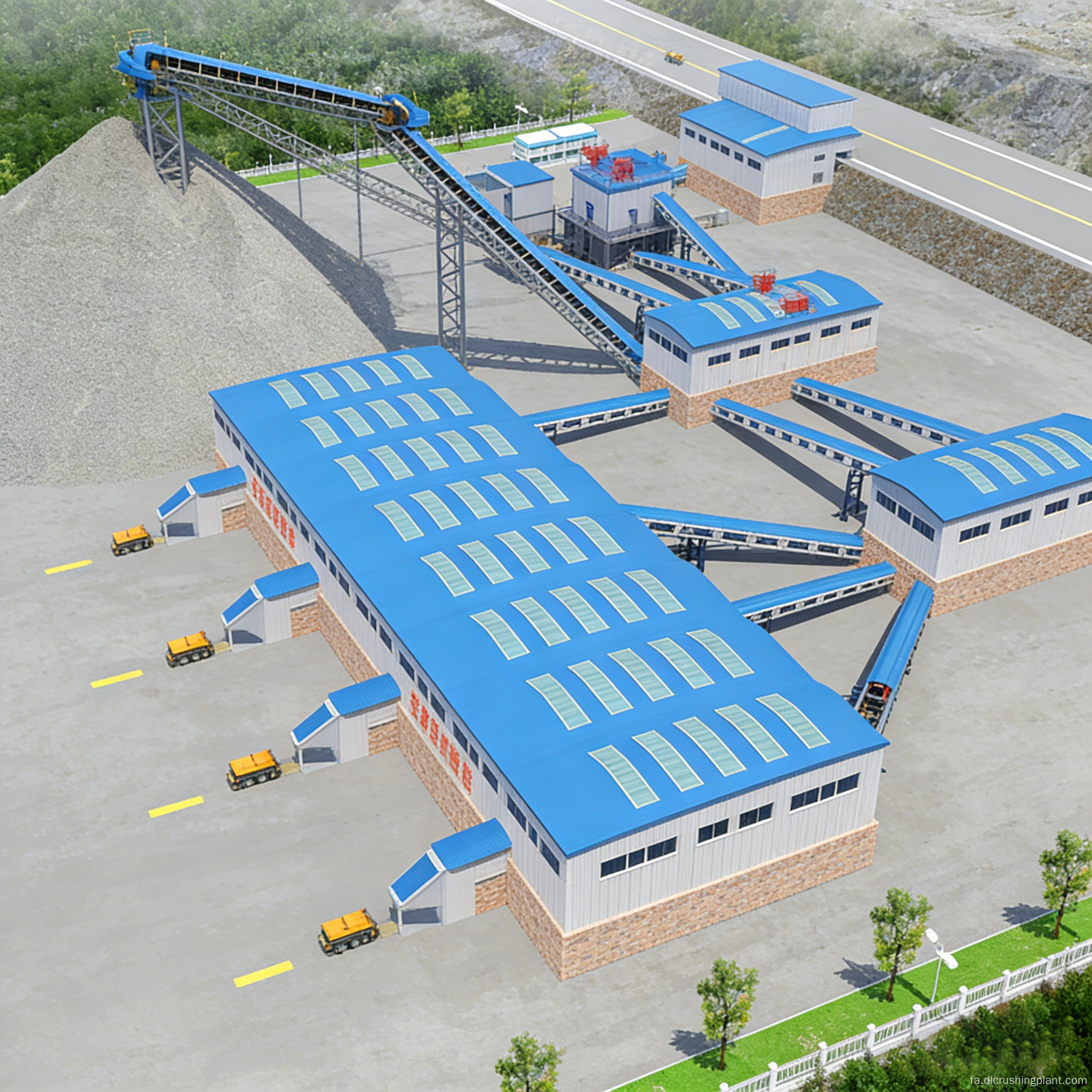

تامین EPC برای یک خط سنگ شکن و غربالگری ریز برای سنگ آهک با ظرفیت بالا و دقت بالا

خط تولید کامل برای چهار دسته از مصالح ویژه با ارزش افزوده بالا

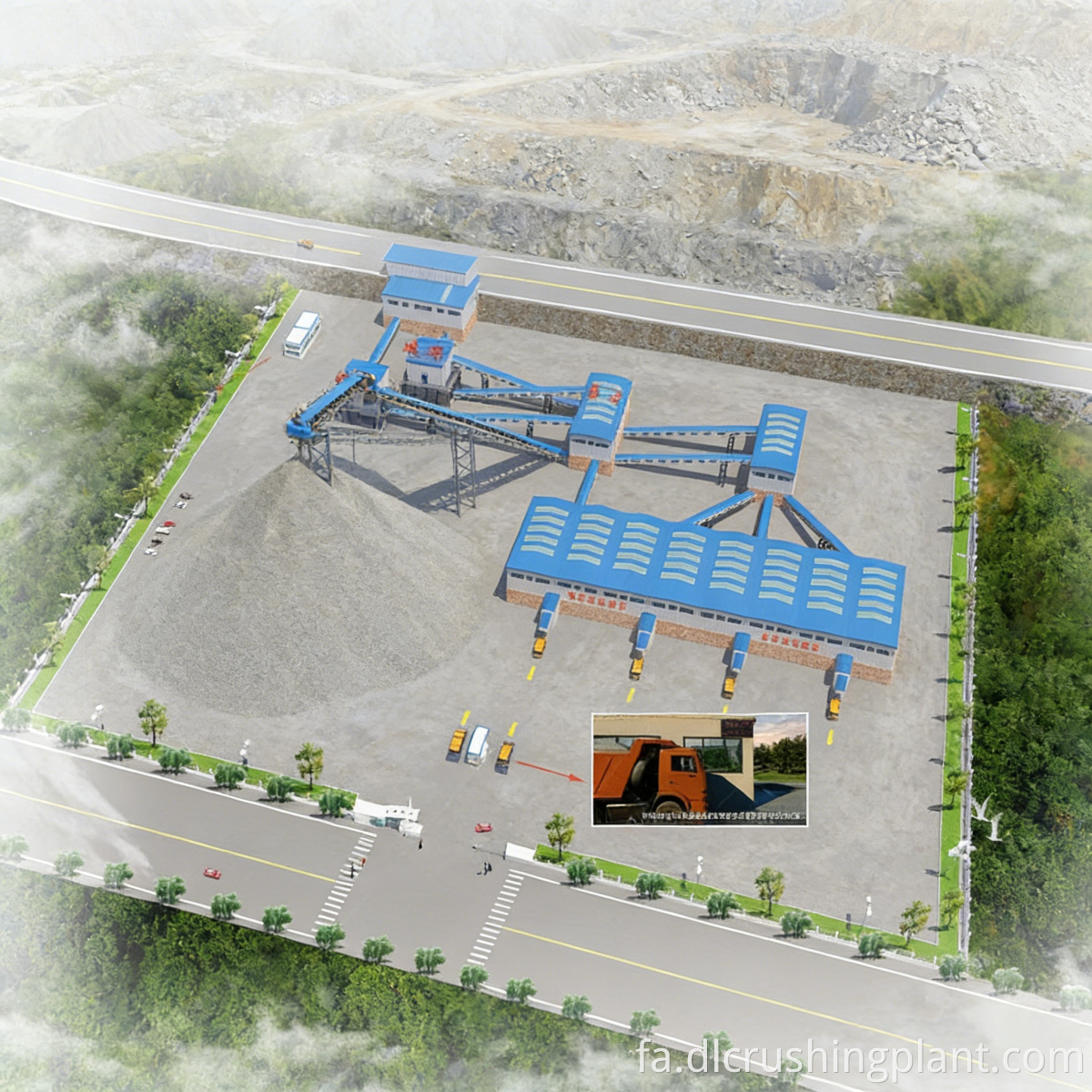

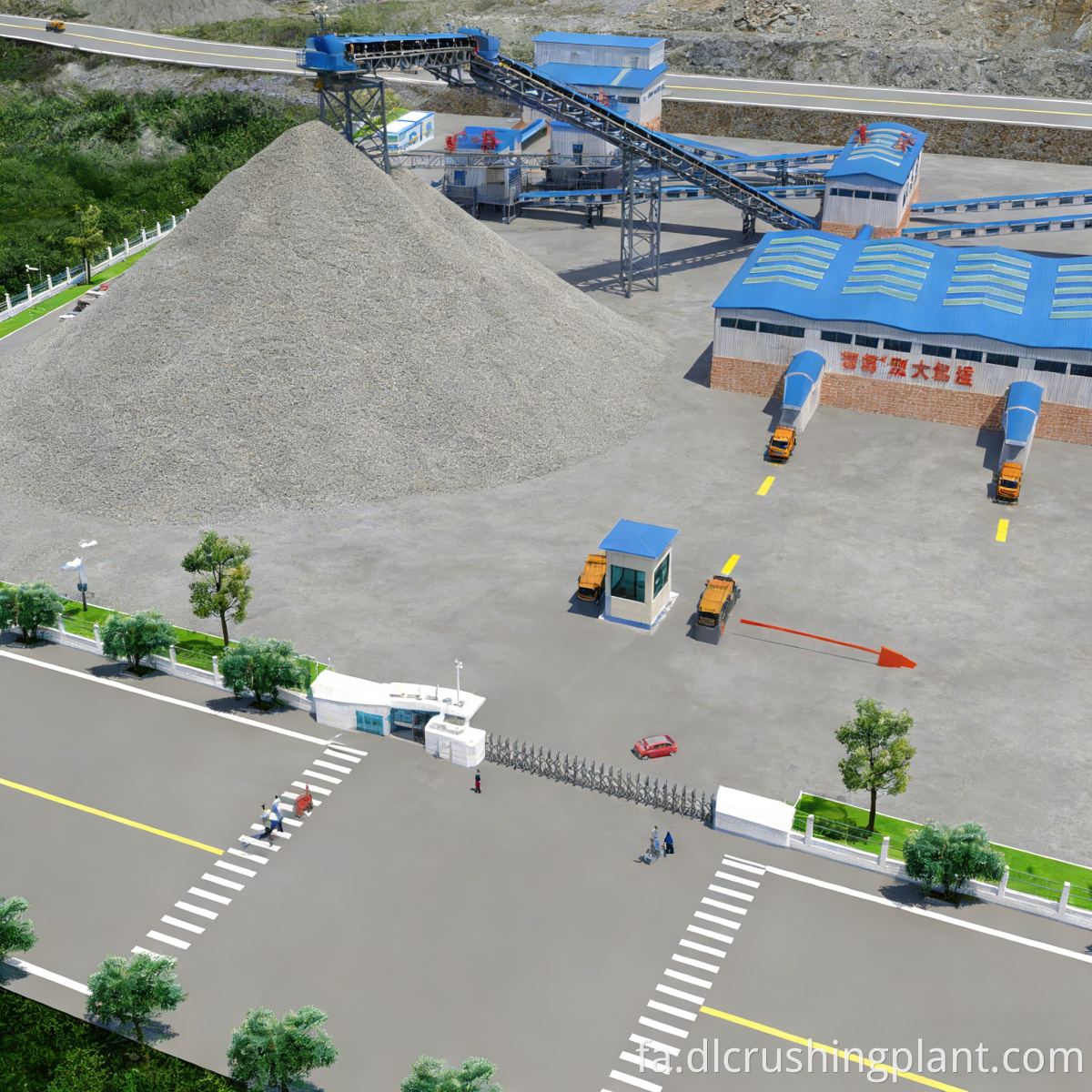

نمای کلی پروژه خط تولید سنگ آهک

این محلول یک سیستم خرد کردن و غربال سنگ آهک تک خطی با ظرفیت 3000 متریک تن در ساعت می باشد. این دستگاه از یک سنگ شکن چکشی سنگین PCZ2125 برای خرد کردن اولیه استفاده می کند، به دنبال آن یک فرآیند مدار بسته شامل دو سنگ شکن شکل دهنده PC1622 و دو مجموعه غربالگری ریز چهار مرحله ای با استفاده از هشت صفحه ارتعاشی دو طبقه فوق عریض 2YKZ40100. این سیستم چهار دسته محصول را تولید می کند: دانه های 1-3 میلی متر، دانه های 1-2 میلی متر، تکه های سنگ آهک خرد شده (همچنین به عنوان "سنگ دانه خربزه" شناخته می شود)، و پودر سنگ آهک، که طیف کاملی از شن و ماسه ویژه ریز دانه را پوشش می دهد. این بازارها با ارزش افزوده بالا مانند ملات مخلوط خشک، بتن آسفالت و مصالح ساختمانی تزئینی را هدف قرار می دهد.

چالش های اصلی: برای خط تولید دانه های ریز با ظرفیت بالا با ظرفیت 3000 متریک، عرض ناکافی صفحه های معمولی (معمولاً 2 تا 3 متر) منجر به راندمان غربالگری پایین برای مواد خوب و نرخ اختلاط مواد بالا می شود. محصولات در محدوده اندازه ذرات باریک (مثلاً اختلاف تنها چند میلی متر بین 1-2 میلی متر و قطعات "دانه هندوانه") به دقت درجه بندی بسیار بالایی نیاز دارند و پیکربندی نامناسب صفحه بلافاصله منجر به آلودگی متقابل محصول می شود. دستیابی به ظرفیت بالا و درجه بندی با دقت بالا معمولاً به طور همزمان دشوار است و خروجی محصولات دانه ریز در یک خط به راحتی توسط مرحله غربالگری محدود می شود و یک گلوگاه ایجاد می کند.

نکات برجسته راه حل: یک سنگ شکن چکشی سنگین PCZ2125 تقاضای سنگ شکن درشت 3000 تن در ساعت را برآورده می کند. تمایز اصلی در مرحله غربالگری نهفته است - هشت صفحه ارتعاشی دو طبقه فوق عریض 2YKZ40100 (هر کدام با پهنای صفحه نمایش 4 متر، منطقه پردازشی بسیار فراتر از صفحه نمایش های معمولی با عرض 3 متر را ارائه می دهند)، به دو گروه تقسیم می شوند: گروه اول از چهار صفحه نمایش، دو صفحه نمایش 1 تا 3 میلی متری را جدا می کند که 1 تا 3 میلی متر برگردانده می شود. سنگ شکن; گروه دوم متشکل از 4 صفحه، جداسازی سه مرحله‌ای دقیق‌تری از مواد کوچک‌تر از 3 میلی‌متر را انجام می‌دهند و به ترتیب دانه‌های 1 تا 2 میلی‌متری، دانه‌های پولکی (دانه‌های سنگریزه‌مانند) و پودر سنگ تولید می‌کنند. سطح غربالگری فوق عریض 4 متری لایه بندی کامل و جداسازی با دقت بالا مواد ریز را با ظرفیت 3000 متریک تن در ساعت تضمین می کند، با نرخ اختلاط کنترل شده در 3٪. پیکربندی تک خطی در مقایسه با راه حل دو خطی، سرمایه گذاری و ردپای تجهیزات را کاهش می دهد، در حالی که امکان نگهداری و مدیریت متمرکز تر را نیز فراهم می کند.

جریان فرآیند خط تولید سنگ آهک

بلوک های سنگ آهک بزرگ به طور یکنواخت و به طور مداوم توسط یک فیدر ارتعاشی سنگین ZGC2560 به یک سنگ شکن چکشی سنگین PCZ2125 برای خرد کردن درشت اولیه تغذیه می شوند.

مواد درشت خرد شده از طریق نوار نقاله اصلی به گروه اول از چهار صفحه ارتعاشی دوطبقه فوق عریض 2YKZ40100 منتقل می شود که سنگدانه های تکمیل شده 1-3 میلی متری را جدا می کند.

مواد بزرگتر از 3 میلی متر از طریق یک نوار نقاله برگشتی به دو سنگ شکن شکل دهنده PC1622 برای خرد کردن ریز ثانویه منتقل می شود.

مواد کوچکتر از 3 میلی متر، ترکیب شده با مواد مرحله خرد کردن ثانویه، به مجموعه دوم از چهار صفحه ارتعاشی دو طبقه فوق عریض 2YKZ40100 منتقل می شود، که در آن به سه دسته: دانه های 1-2 میلی متر، قطعات پوسته ای شکل و پودر سنگ غربال می شوند.

چهار دسته از محصولات نهایی از طریق تسمه نقاله به سیلوهای محصول نهایی مهر و موم شده مربوطه منتقل می شوند و در آنجا به طور جداگانه بر اساس نوع ذخیره و بارگیری می شوند.

محدوده خدمات EPC خط تولید سنگ آهک

طراحی راه حل: تجزیه و تحلیل اندازه ذرات مواد خام، موقعیت یابی چهار دسته محصول، پیکربندی درجه بندی غربالگری فوق العاده گسترده، و لجستیک محصول نهایی و برنامه ریزی انبارداری

تولید تجهیزات: سنگ شکن چکشی سنگین PCZ2125، دستگاه شکل دهی PC1622، صفحه نمایش لرزان فوق عریض 2YKZ40100، و مجموعه کاملی از سیستم های تغذیه و انتقال - همه در داخل کشور تولید می شوند.

نصب و راه اندازی: مدیریت ساخت و ساز در محل، نصب دقیق صفحه نمایش فوق عریض، راه اندازی گروه به گروه و درجه به درجه، و آزمایش پذیرش صحت محصول نهایی برای چهار دسته محصول

مدیریت عملیات و تعمیر و نگهداری: آموزش فرآیندهای درجه بندی، تامین قطعات یدکی مش صفحه گسترده، بازرسی کیفیت محصول نهایی و پشتیبانی فنی از راه دور

مطالعه موردی پروژه خط تولید سنگ آهک

این پروژه شامل یک پایگاه صادراتی خوب برای یک گروه بزرگ مصالح ساختمانی در ایالت اوگون، نیجریه است. این کارخانه با ظرفیت تولید 3000 تن در ساعت، از سنگ آهک محلی با کیفیت بالا به عنوان ماده اولیه استفاده می کند. محصولات نهایی برای ملات مخلوط خشک، بتن آسفالت و مصالح ساختمانی تزئینی به بازارهای آفریقای غربی عرضه می شود که بخشی از آن به اروپا صادر می شود.

خط تولید با یک سنگ شکن چکشی سنگین PCZ2125، دو دستگاه شکل دهنده PC1622 و هشت صفحه نمایش فوق عریض 2YKZ40100 برای درجه بندی پیکربندی شده است. از زمان شروع تولید، ظرفیت ثابت مانده است و چهار دسته از محصولات نهایی به دقت درجه بندی بالایی دست یافته اند. قطعات بادام زمینی شکل و دانه های ریز 1-2 میلی متری با موفقیت وارد زنجیره تامین مصالح ساختمانی تزئینی اروپا شده اند. صفحه نمایش فوق عریض 4 متری حتی در شرایط رطوبت بالا در فصل بارانی نیجریه، بدون هیچ موردی از گرفتگی صفحه، راندمان غربالگری پایدار را حفظ می کند.

بازخورد مشتری (انگلیسی): "صفحه نمایش KZ با عرض 4 متر کلید عملکرد این کارخانه است - ما 3000 TPH سنگدانه های ریز را با دقت طبقه بندی که مطابق با استانداردهای اروپایی است، دریافت می کنیم. بخش شن دانه خربزه بازار صادراتی جدیدی را برای ما در بخش سنگدانه های تزئینی باز کرده است. حتی زمانی که در فصل بارانی بسیار زیاد است. این خط، سبد محصولات ما را از حجم کم به مجموعه‌های تخصصی با ارزش تبدیل کرده است.

سوالات متداول خط تولید سنگ آهک

س: مشخصات ویژه "شن دانه خربزه" چیست؟

A: "شن دانه خربزه" (همچنین به عنوان "سنگ دانه خربزه" شناخته می شود) معمولاً به سنگ خرد شده با ذرات کوچک در محدوده 3 تا 8 میلی متر اشاره دارد که به دلیل شباهت آن به دانه های خربزه نامگذاری شده است. به طور گسترده در کاربردهایی مانند لایه های سطحی بتن آسفالتی و سنگ فرش های تزئینی استفاده می شود. خدمات کلید در دست EPC برای خطوط تولید دانه بندی سنگ آهک ریز می توان محدوده اندازه ذرات خاص را با توجه به نیاز مشتری با تنظیم دیافراگم مش صفحه نمایش به دقت تنظیم کرد.

س: آیا نگهداری از صفحه نمایش 4 متری بسیار عریض آسان است؟

پاسخ: 2YKZ40100 دارای ساختار صفحه نمایش مدولار است که هر پانل صفحه نمایش 1 متر عرض دارد. برای تعویض معمولی، فقط بخش فرسوده مربوطه باید تعویض شود. نیازی به برداشتن کل سطح صفحه نمایش نیست. تعویض یک پانل تک صفحه تقریباً 20 تا 30 دقیقه طول می کشد. خط تولید چهار نوع سنگ آهک ریز.

س: آیا راه حل تک خطی 3000 متریک تنی کمتر از راه حل دو خطی قابل اعتماد است؟

پاسخ: راه حل تک خطی شامل توقف تولید در طول تعمیر و نگهداری است، اما می توان آن را با قطعات یدکی اضطراری و فرآیند تعویض سریع پیکربندی کرد تا مدت یک جلسه تعمیر و نگهداری را به 4 تا 6 ساعت کاهش دهد. راه حل خرد کردن و طبقه بندی سنگ آهک با دقت بالا برای کاربردهایی با الزامات قابلیت اطمینان بسیار بالا، توصیه می کنیم راه حل موازی دو خطی را ارزیابی کنید.

برای یک راه حل و قیمت برای سیستم خرد کردن و غربالگری 3000 متریک تن در ساعت، لطفاً با تیم فنی ما تماس بگیرید تا یک پیشنهاد سفارشی دریافت کنید.
